金色标准USB公头连接线组件结构

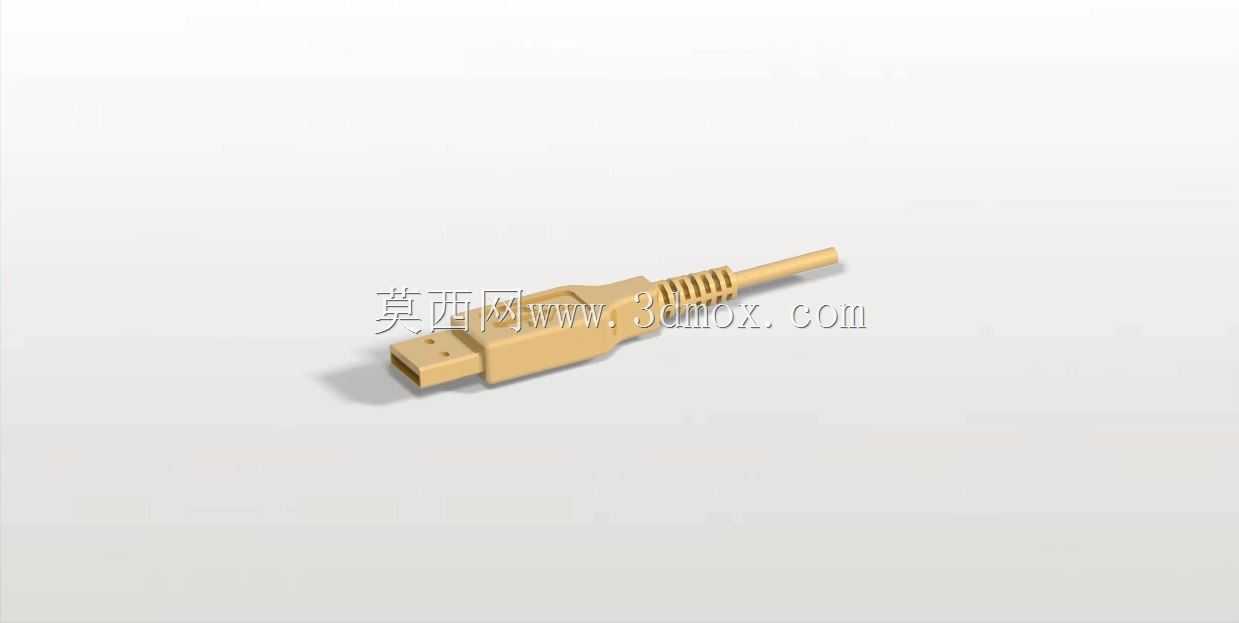

　　这套金色USB公头连接线组件的三维结构，围绕消费电子、工业测控柜、桌面外设互联场景里最常见的A型USB接口展开，完整还原了接头金属外壳、内部胶芯、尾部应力释放护套以及出线段的全部装配关系，没有做过度简化的外观示意，每一处配合尺寸都贴合实际量产接头的工程边界。从实际使用场景来看，这类接头几乎覆盖了所有需要有线数据传输与小功率供电的场合：工业现场的手持调试终端连PLC编程口、检测仪器导出采集数据、桌面键鼠与工控主机互联、外置传感器模块上传数据，都会用到标准USB公头，金色外观一般对应外壳镀金或者仿金镀层处理，在频繁插拔的使用环境下，镀层可以降低接触部位氧化概率，哪怕车间存在少量潮气、油污挥发物，接头长期放置后再次插入也不容易出现接触不良、识别断连的问题。

　　建模过程中首先锁定的是接口端的安装边界，标准USB-A公头的金属插舌段宽度、厚度都严格遵循通用接口规范，插入母座时的导向倒角做了明确保留：金属外壳前端的两个侧边做了斜切收口，插入过程中可以自动修正少量对位偏差，不需要操作人员精准对齐就能顺畅滑入母座腔体。金属外壳的卷边结构也做了还原，实际量产里外壳是薄金属板冲压后扣合包裹内部胶芯，接缝位置的扣合齿、外壳表面用于和母座弹片卡紧的凹点都在模型里有所体现，这些细节直接决定插拔时的保持力——如果外壳没有预留卡合凹位，插接受力后容易出现松脱，设备运行中数据线被意外碰扯就会直接断连。

　　接头内部的胶芯承载四个接触端子，电源正、数据负、数据正、接地的排布间距完全符合通用USB引脚定义，端子前端的接触弹片高出胶芯平面，插入母座后和母座内的弹性触点压紧，保证接触电阻稳定；端子尾端延伸出压接位置，和线缆内部的芯线一一压接导通，胶芯外围的金属外壳除了提供机械防护，还能起到电磁屏蔽作用，把外界的伺服驱动器、变频设备产生的电磁干扰挡在传输路径之外，避免高速数据传输时出现误码、丢包。

　　接头尾部的应力释放结构是这类数据线设计里非常关键的部分，模型里还原了多级褶皱式的橡胶护套，从接头硬胶外壳出线位置开始，护套的直径逐段过渡、壁厚逐段变化，靠近硬壳的位置褶皱更密、刚性更强，往线缆方向褶皱间距逐渐变大、柔性提升。这种渐变设计的作用是分散线缆反复弯折时的应力：日常使用里数据线最容易断裂的位置就是硬塑料外壳和软线的交接处，如果没有这个应力护套，线缆在根部反复小角度弯折几次，内部铜芯就会疲劳折断；多级褶皱可以让弯折弧度均匀分布在整段护套上，不会在某一个截面形成应力集中，哪怕操作人员经常拉扯线缆、调整设备位置，根部的线芯也不容易出现断芯。护套和硬胶外壳的配合位置做了环形卡槽，注塑成型时软胶和硬胶通过卡槽嵌合，不会出现护套被拽脱、和接头主体分离的情况。

　　出线段的线缆外圆尺寸和护套末端的内孔保持过渡配合，线缆外皮和护套末端密封贴合，既可以阻挡灰尘、细小纤维从出线缝隙钻进接头内部，也能避免线缆在护套口位置出现径向晃动。整个接头的外形轮廓没有尖锐棱角，硬胶外壳的所有边角都做了圆角过渡，手持插拔时不会硌手，外壳表面的分型线位置也贴合实际注塑工艺，合模线沿着接头侧面居中布置，不会影响外壳和金属插头的装配定位。

　　在整机布局的干涉检查环节，这个接头模型可以直接导入设备装配体，核对机柜面板上USB母座前方的预留空间：公头插入母座后，接头本体向外伸出的长度、尾部线缆弯折需要的最小转弯半径都可以通过模型直接测量，避免出现面板前方预留空间不足、接头插到位后柜门无法关闭，或者线缆弯折半径过小导致护套长期处于死折状态的问题。对于做外设线束定制的工程师来说，这套模型还可以用来核对不同线径的线缆和尾部护套的匹配关系，确认压接端子后的胶芯能不能顺利装入金属外壳、外壳扣合后会不会压到内部芯线造成短路，提前在设计阶段排除装配干涉，省去后续打样反复修模的成本。金色的外观处理除了防氧化，在多线束排布的机柜里也更容易和普通黑色、白色数据线做区分，运维人员排查线路时可以快速定位指定的调试连接线，减少错拔其他运行中设备线缆的风险。
