在各类回转类机械结构的设计场景中,滚珠轴承是承担径向载荷、降低轴系回转摩擦阻力的核心基础部件,本次梳理的滚珠轴承及配套小零件,覆盖了常规轻载传动场景下的安装与使用需求。从实际应用场景来看,这类轴承广泛适配小型输送线的从动辊筒、小型电机输出端支撑、轻工设备的手动调节转轴、工装夹具的回转铰接位等工况,在转速不超过每分钟三千转、径向载荷处于中低区间的使用环境下,能长期保持稳定的回转精度,不会出现卡滞、窜动等异常问题。

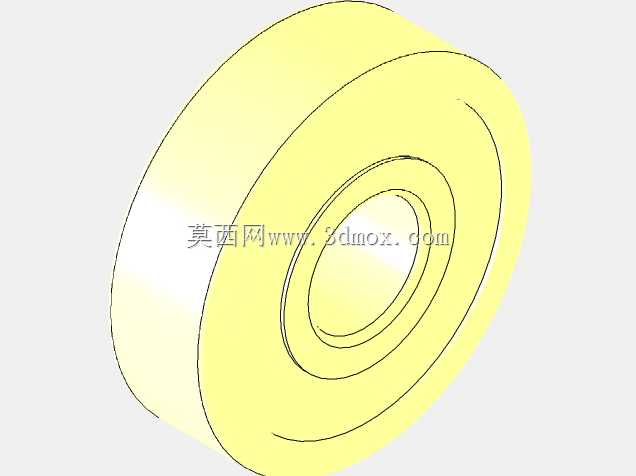

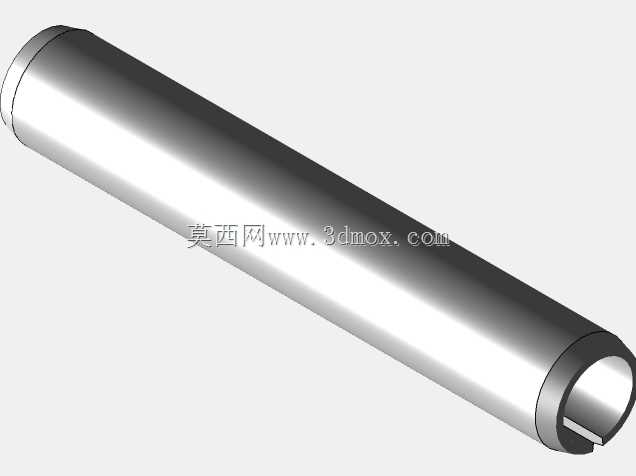

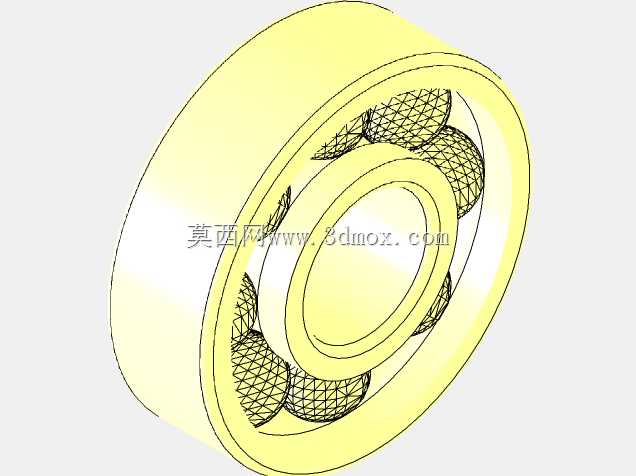

从产品功能特性来看,该滚珠轴承采用单排深沟滚道设计,内圈与轴采用过盈配合安装,外圈与安装座孔采用过渡配合,滚动体为标准直径的钢制滚珠,保持架采用浪形冲压结构,能均匀分隔每颗滚珠,避免滚动体之间直接接触产生额外摩擦与磨损。配套的小型零件包含轴用挡圈、孔用挡圈、间隔衬套等安装辅件,挡圈用于限制轴承内圈与外圈的轴向窜动,衬套用于调整轴承在轴系上的安装位置,补偿轴系长度方向的尺寸公差,避免安装时出现轴承被顶死、游隙过小的问题。
在设计思路层面,建模过程中优先保证了滚道曲率与滚珠直径的匹配度,内圈滚道曲率半径取滚珠直径的0.52倍,外圈滚道曲率半径取滚珠直径的0.53倍,预留了合理的工作游隙,既保证轴承运转时的灵活性,又能承受一定范围的轴向窜动载荷。所有配合面的尺寸公差均按照基孔制、基轴制的常规配合等级设定,内圈内孔公差取H7/k6配合区间,外圈外圆公差取H7/h6配合区间,能直接适配常规机械设计的安装尺寸要求,不需要额外调整安装位的加工参数。配套小零件的建模完全遵循国标安装尺寸规范,轴用挡圈的沟槽深度、宽度与挡圈的自由状态尺寸完全匹配,安装后挡圈不会从沟槽内脱出,能可靠承担轴向限位的作用。
从外形尺寸与安装边界来看,该滚珠轴承的内孔直径、外圈外径、轴承宽度均符合常规轻载轴承的尺寸系列,安装时需要预留的轴向空间为轴承宽度加上两侧挡圈的厚度,径向方向需要预留的安装空间为外圈外径加上安装座孔的壁厚余量,安装座孔的倒角尺寸不超过1毫米,轴端的倒角尺寸不超过1.5毫米,避免装配时倒角过大导致轴承安装不到位。配套的间隔衬套内径与轴径保持0.1毫米的间隙,衬套端面的平面度公差控制在0.02毫米以内,保证衬套与轴承端面贴合时不会出现偏斜,避免轴承运转时承受额外的偏载力矩。
在实际选型使用时,需要注意该轴承的额定动载荷、额定静载荷匹配工况需求,当应用在存在轻微冲击载荷的场景时,可适当选择尺寸大一档的轴承型号,或者在轴承外侧加装缓冲垫圈,降低冲击载荷对滚道与滚珠的损伤。安装过程中,压装轴承时需要保持压力均匀作用在对应套圈上,压装内圈时压力不能传递到外圈与滚珠上,压装外圈时压力不能作用在内圈上,避免滚道出现压痕导致轴承运转异响、提前失效。配套的挡圈安装时需要使用专用卡簧钳,将挡圈完全卡入沟槽内后再松手,避免挡圈弹出造成安装隐患,衬套安装前需要去除端面的毛刺与飞边,保证端面与轴承端面完全贴合,避免出现局部应力集中的问题。这类轴承及配套小零件的三维模型,能直接用于设备的整体装配干涉检查、安装工位的工装设计、维护备件的清单梳理,在结构设计阶段就能提前验证安装空间是否充足,避免实际加工装配时出现尺寸干涉、零件不匹配的问题,大幅缩短设备的设计迭代周期,减少现场装配的整改工作量。
- 上一篇:带支座卧式滚筒卷绕输送支撑结构
- 下一篇:简易牵引传动装置结构设计方案
- 全部评论(0)
- 模板大小: 1.35 MB
- 售价:5金币
- 下载次数: 31
- 系统要求: Autodesk Inventor
- 软件分类: 通用机械零部件
