双座式铰接枢纽连接结构设计

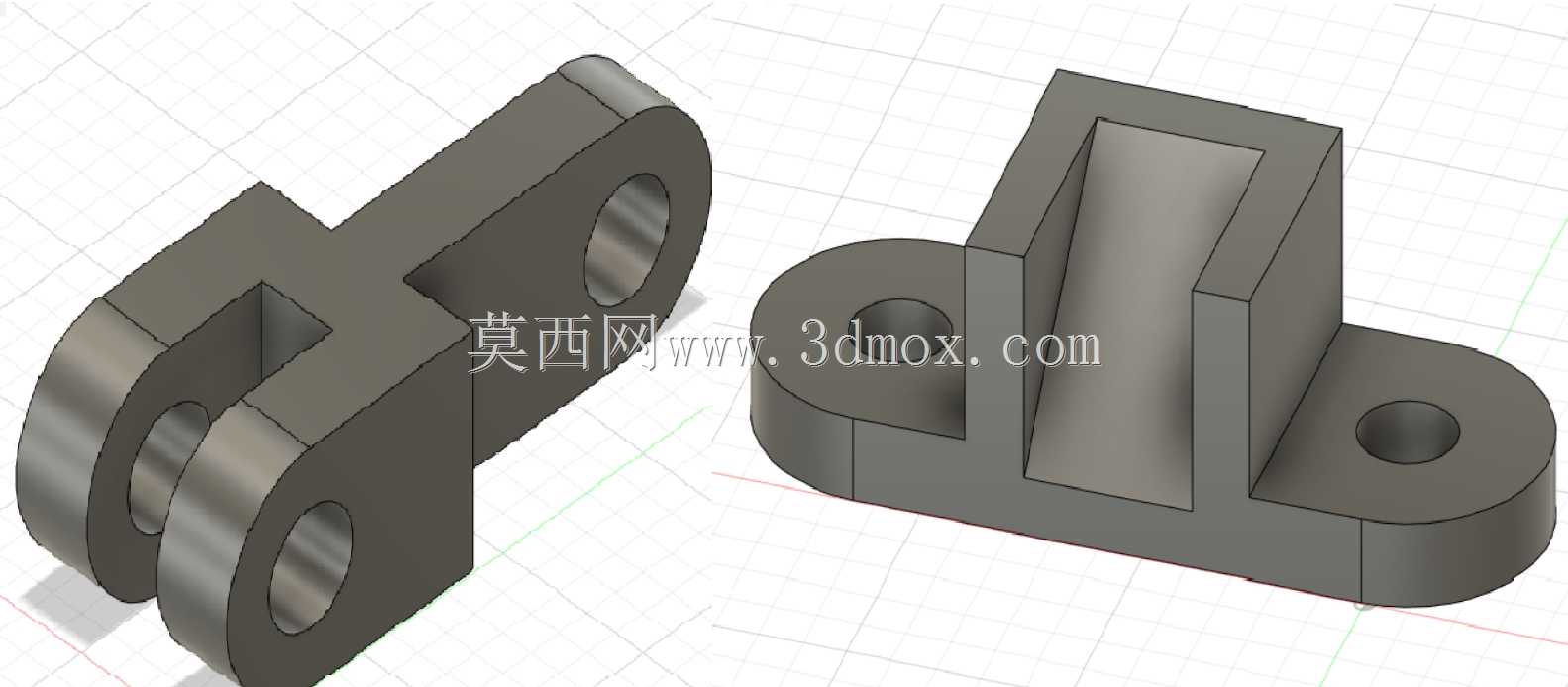

　　这套铰接枢纽结构，是工业设备里实现部件间相对转动连接的核心承载构件，日常在自动化产线的翻转工位、小型设备的开合舱门、工装夹具的活动压臂、户外设施的转动连接部位都能见到这类结构的身影，核心作用是在两个需要实现定角度相对摆动的构件之间，提供稳定的铰接支撑，同时传递工作过程中的径向与轴向载荷，避免连接部位出现应力集中导致的结构失效。从结构构型来看，整套构件分为两个配对的连接座，左侧为双耳式铰接座，右侧为单耳式配合座，双耳座的两个平行支耳上开有同轴的铰接孔，孔壁做了等厚度的加强处理，支耳与底部安装基体之间做了大圆角过渡，避免载荷传递过程中在支耳根部出现应力突变；单耳座的中间设置有竖向的加强筋板，筋板厚度与两侧耳片厚度保持一致，

　　底部为带两个安装孔的圆形法兰底座，安装孔的中心距与铰接孔的中心距做了匹配设计，保证装配后两个构件的转动轴线完全重合，不会出现卡滞、别劲的情况。设计这类铰接结构的时候，首先要明确的是工作场景下的载荷方向，这套结构的铰接孔轴线与安装基面平行，适合用于转动平面垂直于安装面的摆动场景，比如设备检修门的开合、小型料斗的翻转卸料、工装定位件的摆动让位，这类场景下的载荷主要是垂直于铰接轴线的径向载荷，因此支耳的厚度、铰接孔的壁厚都按照径向载荷的剪切强度做了校核，避免长期受载后孔壁出现变形、椭圆化，导致铰接销轴磨损加快。安装边界上，双耳座的底部为平直安装面，可通过螺栓直接固定在设备的安装基板上，安装时需要保证两个支耳的铰接孔同轴度误差控制在0.02mm以内，否则装入销轴后会出现转动阻力过大的问题；单耳座的圆形法兰底座在安装时，需要保证插入双耳座两个支耳之间的间隙时，耳片侧面与支耳内侧的间隙控制在0.1-0.2mm之间，既不能间隙过大导致转动时出现窜动，也不能间隙过小导致装配困难、转动卡涩。从功能特性来说，这套铰接结构没有设置额外的限位结构，可实现接近180度的摆动范围，实际使用时可根据需求在外部加装限位块，限制最大摆动角度，避免转动超程导致相邻部件碰撞；铰接孔的内径按照标准销轴的尺寸做了公差配合设计，采用间隙配合的公差带，既保证销轴可以顺利穿入，又不会因为配合间隙过大导致转动过程中出现晃动，影响设备的运动精度。在结构细节处理上，所有的棱边都做了小倒角处理，

　　既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中的点位，提升构件的疲劳强度；竖向加强筋的高度根据单耳座的受力弯矩做了匹配，筋板高度越高，整体的抗弯截面系数越大，能够承受的倾覆弯矩也就越大，这套结构的筋板高度与耳片外径保持一致，在保证结构强度的同时，不会因为筋板过高导致整体重量过大、占用过多安装空间。实际选型应用的时候，需要根据实际工作载荷的大小，选择对应材质的毛坯进行加工，轻载场景下可以选用铝合金材质做阳极氧化处理，兼顾重量与防锈性能，中载场景下可以选用45号钢做调质处理，提升整体的强度与抗冲击性能，重载场景下则可以选用合金钢材质做表面淬火处理，提升铰接孔部位的耐磨性能，延长结构的使用寿命。

　　这类铰接枢纽结构看似简单，实则在设计过程中需要兼顾装配工艺性、受力合理性、安装便捷性多个维度，比如双耳座两个支耳的间距如果设计过小，会导致单耳座的耳片无法插入，间距过大则会导致转动时的窜动量超标；铰接孔的位置如果距离安装基面过近，会导致转动过程中构件与安装基面发生干涉，距离过远则会增大载荷的力臂，导致安装螺栓承受的拉力变大，容易出现螺栓松动甚至断裂的问题。这套结构的尺寸设计上，铰接孔的中心到底部安装面的高度预留了足够的转动间隙，保证两个连接座在相对转动时，不会与安装基面或者相邻的固定部件发生碰撞，两个安装座的固定孔都采用了通孔设计，方便从正面穿入螺栓进行固定，不需要在背面预留拧螺母的操作空间，适合在安装空间受限的设备内部使用。
