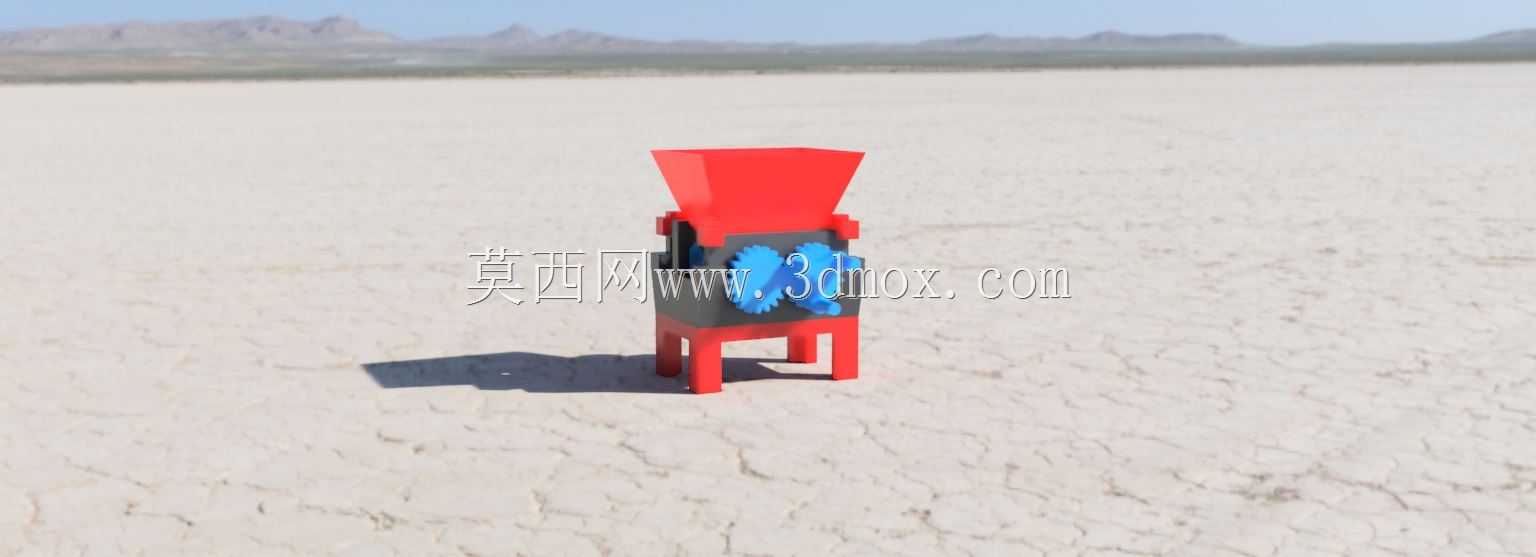

桌面级双辊碎纸机构3D打印可动模型

　　这款碎纸机构模型的核心设计目标，是通过可直接3D打印的分体式结构，还原工业双辊碎纸设备的核心运动逻辑，区别于常规演示模型仅做外观还原的思路，整个结构所有传动部件均预留了合理的装配间隙，打印完成后无需额外粘接或加装金属紧固件，仅靠零件自身的卡扣结构即可完成组装，手动驱动曲柄即可实现完整的碎纸动作演示。

　　从应用场景来看，这类缩比可动模型主要用于机械原理教学场景、创客空间的机构演示，也可作为机械结构入门学习者的3D打印练习案例，相比工业级碎纸设备的复杂结构，该模型剔除了所有冗余的安全防护外壳、动力驱动模块，仅保留核心的执行与传动部分，能让观察者直观看到双辊异向转动、物料卷入剪切的完整过程，不会被外围结构遮挡核心运动副的动作逻辑。

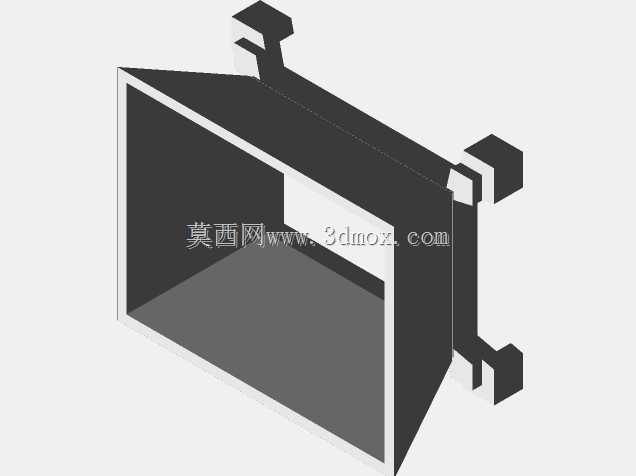

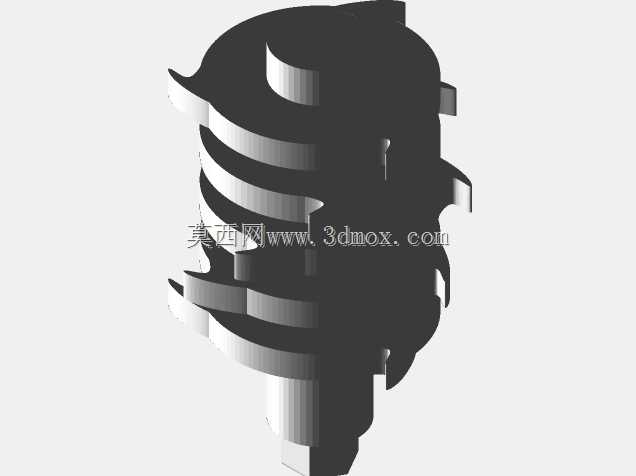

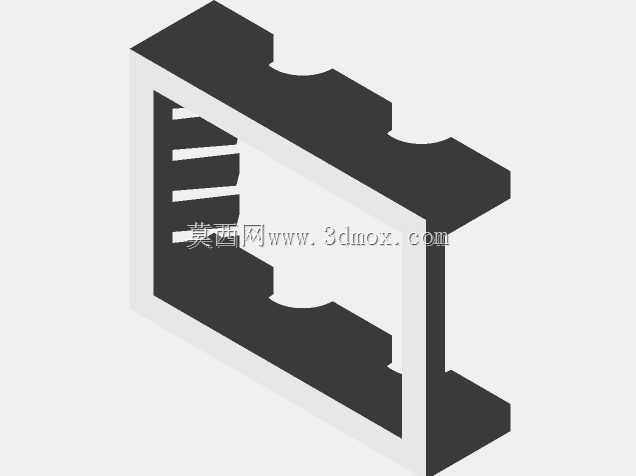

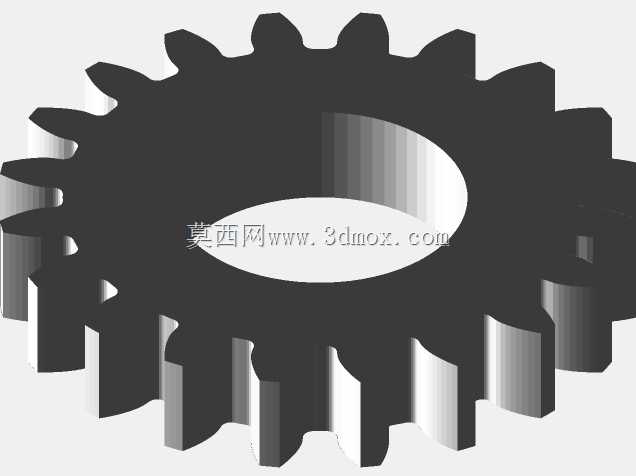

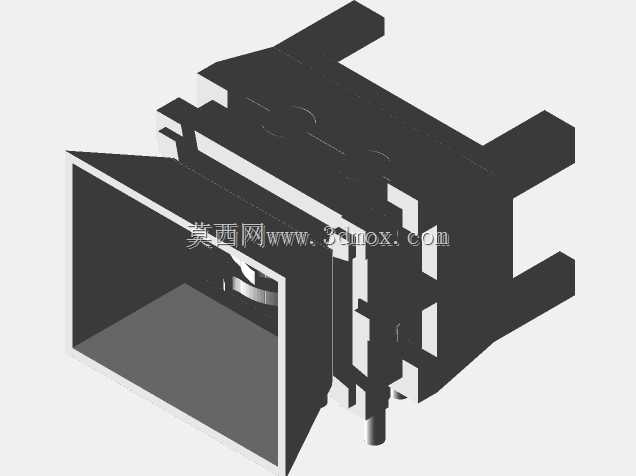

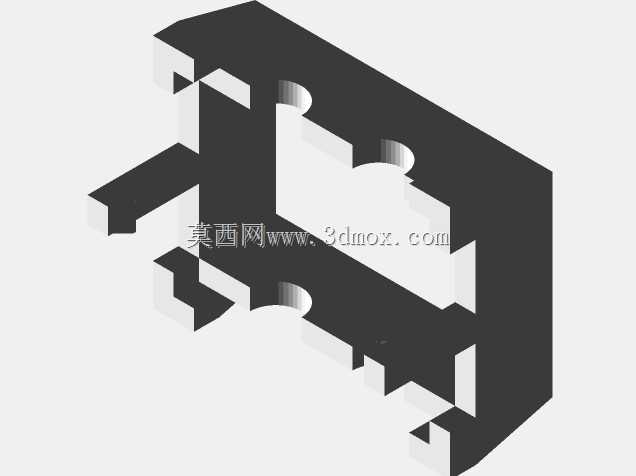

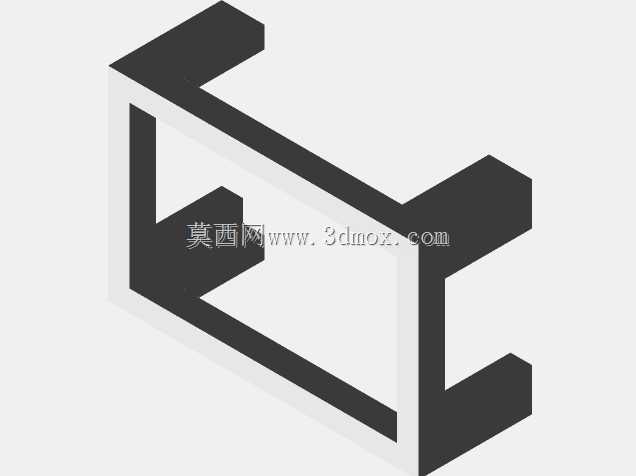

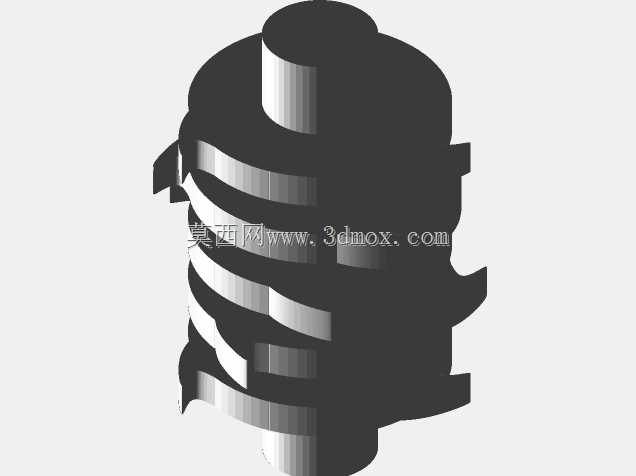

　　结构设计上，整个机构采用上下分体的支架布局，底部支架预留了四个支脚的安装定位，保证放置在桌面时的稳定性，上部为进料斗结构，采用上宽下窄的导料斜面，能让投入的薄片状物料自动滑入两个辊轴的啮合区域。核心传动部分由两个参数完全一致的圆柱齿轮组成，两个齿轮分别与对应的碎纸辊同轴固定，当手动驱动单侧曲柄转动时，主动齿轮带动从动齿轮反向旋转，进而带动两个碎纸辊做异向同步转动，辊面上设计的凸起剪切棱会在转动过程中形成交错的剪切力，将进入辊隙的薄纸类物料撕扯成细条，完全复现工业碎纸机的核心剪切原理。

　　尺寸边界方面，整个模型组装完成后的外轮廓尺寸控制在116×120×152mm的范围内，这个尺寸既不会因为过小导致传动结构强度不足、打印难度提升，也不会因为过大占用过多桌面展示空间，常规桌面级FDM3D打印机的成型尺寸均可满足整机组装件的打印需求，无需拆分过大的部件。零件设计上所有非传动配合面均做了0.2mm的拔模斜度处理，避免FDM打印过程中出现翘曲、脱模困难的问题，传动配合的轴与孔之间预留了0.3mm的单边间隙，即便是PLA材料打印存在一定的收缩率，也能保证转动过程无卡滞，不需要额外打磨处理。

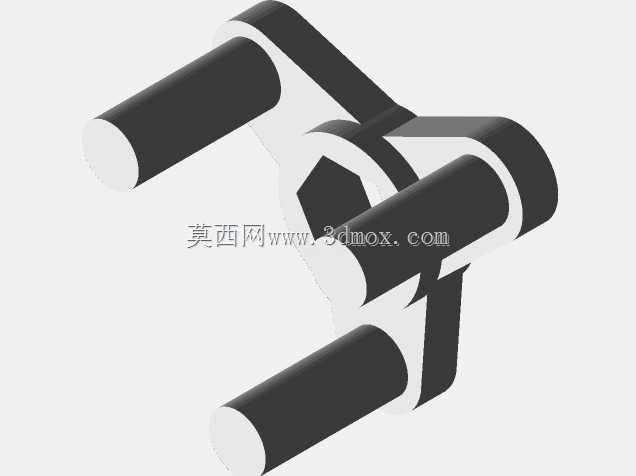

　　材料适配层面，结构受力较小的支架、进料斗、曲柄部件优先选用PLA材料即可满足使用需求，这类材料打印温度低、收缩率小、成型精度高，打印完成后无明显异味，适合桌面场景展示使用；如果需要更高的结构强度、更耐磨的传动配合面，也可选用ABS材料打印齿轮与轴类部件，不过ABS打印时需要注意封闭成型腔避免翘曲变形。整个模型没有设计需要额外装配的弹性元件、紧固件，所有连接结构均为刚性卡扣，两个碎纸辊与支架之间的旋转接头采用了大圆角过渡设计，避免转动过程中出现应力集中导致的零件断裂，主动曲柄与主动辊之间采用扁位定位，保证扭矩传递过程中不会出现打滑空转的问题。

　　实际演示过程中，仅需逆时针转动外侧的曲柄，即可带动两个碎纸辊同步反向转动，将裁剪成窄条的薄纸片从进料斗放入，即可看到纸片被辊面卷入、剪切后从支架下方排出的完整过程，能非常直观地展示工业碎纸设备“动力输入-齿轮换向-辊面剪切-物料排出”的完整工作流程，对于理解双辊类破碎、输送设备的传动逻辑有很强的演示作用。
