折叠式折纸结构合页门五金构件

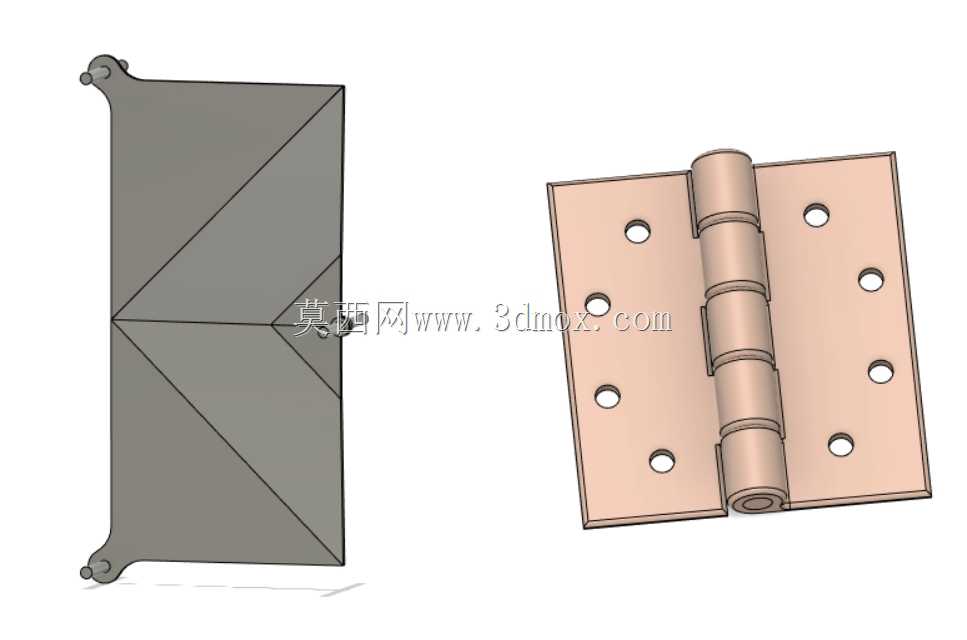

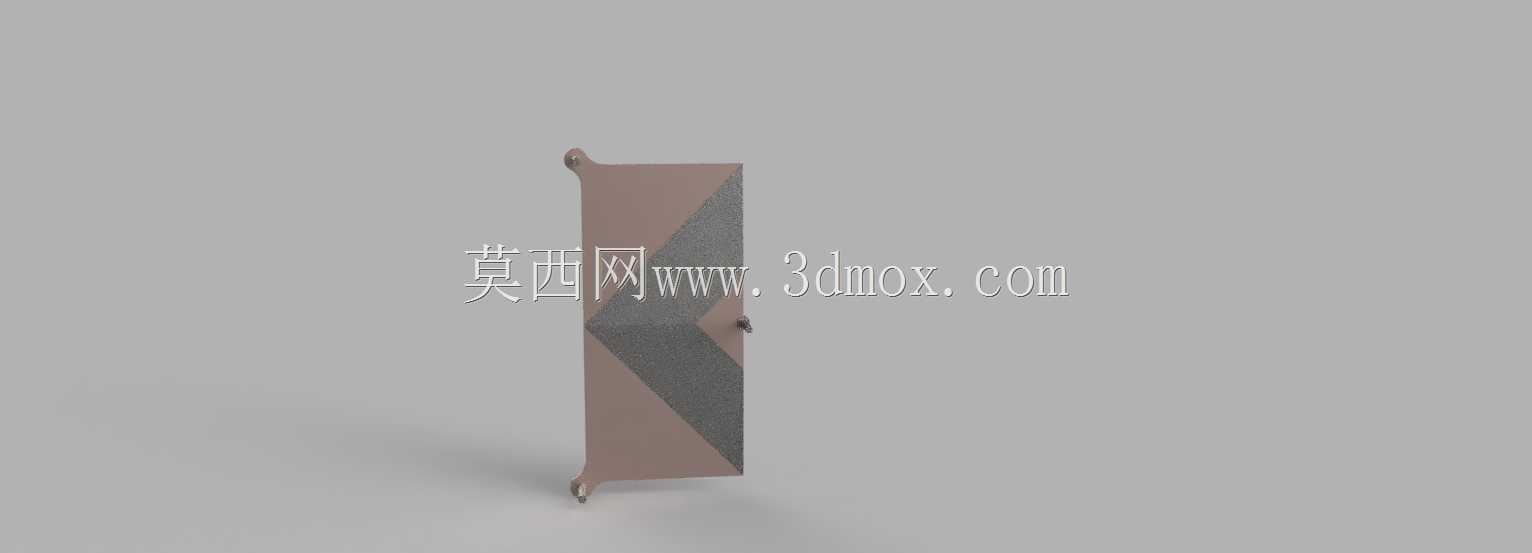

　　这款折纸结构门用合页构件，核心适配窄边柜体、嵌入式收纳舱、小型设备检修门的开合需求，区别于传统平开合页仅能实现单轴90度以内转动的局限，其依托折纸式的板面折叠逻辑，可让门板在开合过程中同步完成侧向位移，完全规避传统合页安装后门板开启时突出柜体立面的干涉问题，在空间局促的嵌入式安装场景下，比如机柜内侧走线密集区域、窄过道旁的储物柜门、实验室台面下的设备检修口，这类对开门开启后净空要求高、周边预留间隙不足的位置，该结构能让门板开启后完全贴合柜体侧面，不会占用通道空间，也不会剐蹭周边排布的管线、相邻安装的其他设备部件。从结构设计逻辑来看，构件分为两个核心功能部分，其一为带折纸压痕的门板连接段，板面的折痕并非装饰性造型，

　　每一道折痕都对应开合过程中的弯折受力点，折痕处做了等壁厚的圆弧过渡处理，避免反复弯折时出现应力集中导致的板材断裂，板面两端的带孔挂耳是与门板侧边的定位连接位，挂耳处的凸台结构可在安装时嵌入门板预加工的定位沉孔，无需额外打定位销就能保证连接段与门板的贴合度，安装后不会出现门板晃动、连接位松动的问题。另一部分为多节式铜色铰链主体，铰链采用五节轴套串联结构，相比普通三节合页，其转动行程更长，单段轴套的转动角度分配更均匀，开合过程中不会出现某一段轴套受力过载的情况，轴套内部预留了润滑脂存储腔，长期使用无需频繁加注润滑油也能保持开合顺畅，不会出现卡顿、异响的问题。铰链两侧的安装板共设置8个沉头安装孔，孔位采用对称排布设计，

　　安装时无需区分上下方向，降低现场安装的对位难度，沉头孔的深度适配常用的十字沉头自攻螺丝，安装后螺丝头完全没入板面，不会突出影响门板的闭合平整度。从安装边界尺寸来看，折纸连接段的板面宽度与常规18mm厚度柜体的侧板侧边宽度完全匹配，安装后连接段不会突出柜体侧边，铰链主体的闭合厚度仅为8mm，安装在门板与柜体的连接缝隙内时，仅需预留10mm的安装间隙即可，无需额外在门板或柜体上铣深槽避让，适配市面上绝大多数成品板材的安装公差，即使是现场施工时存在1mm以内的安装孔位偏差，也可通过挂耳处的长圆孔微调安装位置，保证门板开合的同轴度。在实际使用场景中，该构件除了应用在常规家具柜门外，还可适配小型自动化设备的防护门、3D打印机的透明检修舱门、

　　壁挂式弱电箱的外门，这类场景下门板开启后需要完全让开操作口，传统合页开启后门板会遮挡部分操作空间，而该折纸结构的合页可让门板完全翻转至柜体侧面，完全释放操作口的净空，方便操作人员进行设备调试、线路检修、物料取放等操作。结构设计时针对反复开合的疲劳强度做了优化，折纸段的板材采用与铰链安装板等厚度的金属板材，折痕处的弯曲半径经过反复验算，保证在十万次开合循环后，折痕处的变形量仍在允许公差范围内，不会出现金属疲劳断裂的问题；铰链的轴销采用不锈钢材质，与铜质轴套形成软硬配合的摩擦副，长期转动不会出现轴销磨损、铰链旷量增大的问题。安装时无需特殊的定制加工工具，仅需常规的手电钻、十字螺丝刀即可完成装配，普通木工或设备运维人员无需专门培训就能完成安装调试，相比同类进口折叠铰链，该结构的零件数量更少，没有多余的弹性垫片、限位卡扣等易损小零件，长期使用的维护成本更低，即使出现部件损坏，也可单独更换铰链段或折纸连接段，无需整体更换整套构件，降低后期运维的配件成本。针对不同的门板重量，该结构可通过调整折纸段的板材厚度、铰链轴套的直径来适配不同的载荷需求，从重量仅0.5kg的轻质亚克力门板，到重量达5kg的金属实体门板，都能通过参数微调实现稳定支撑，不会出现门板下垂、开合不畅的问题。
