三瓣旋叶式空气巡逻控制器外壳结构

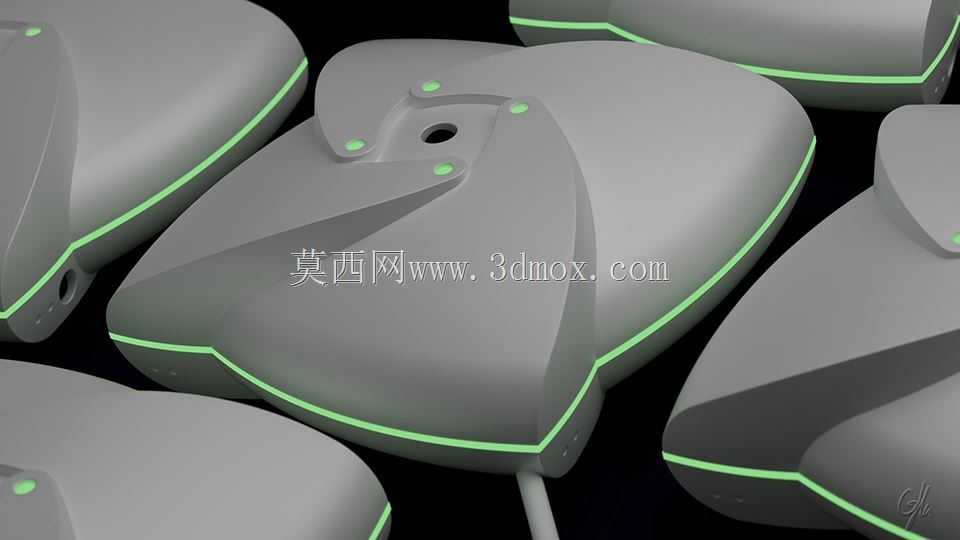

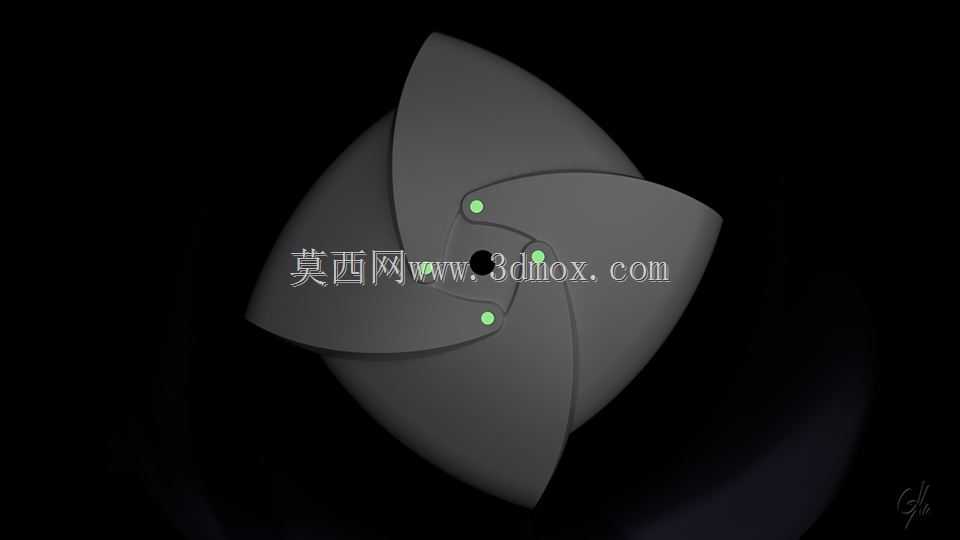

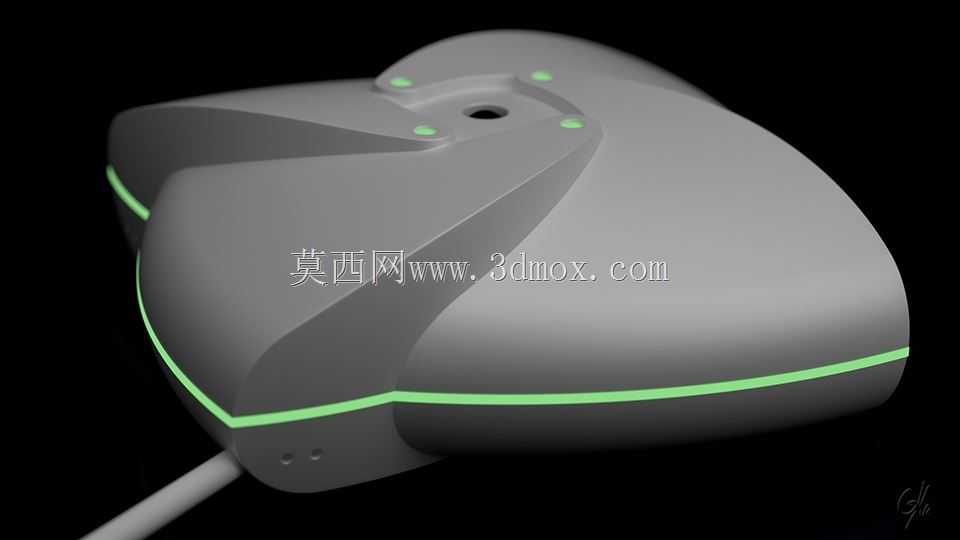

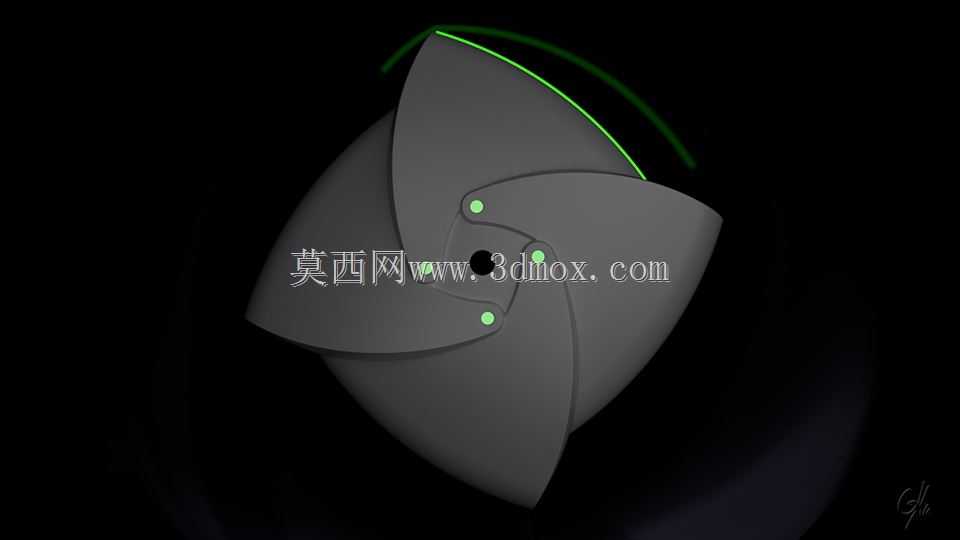

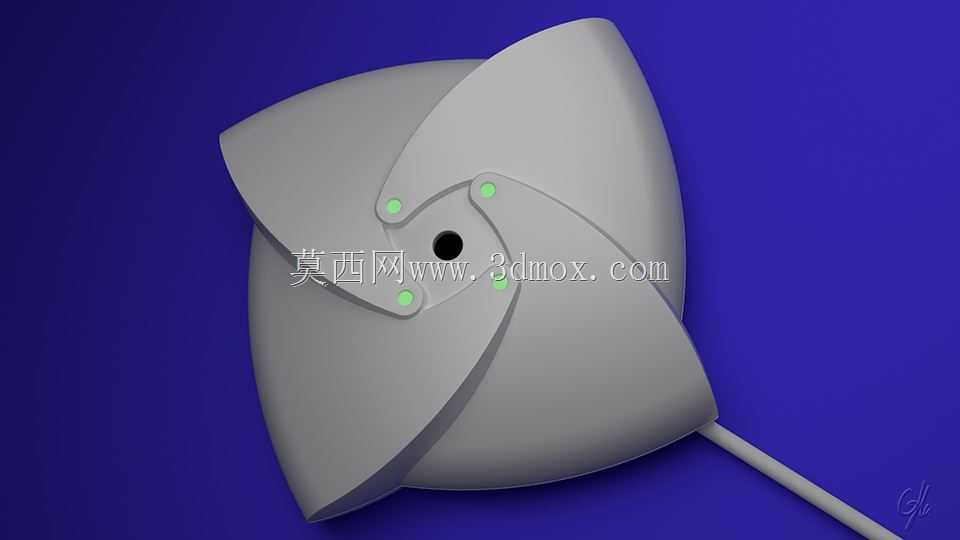

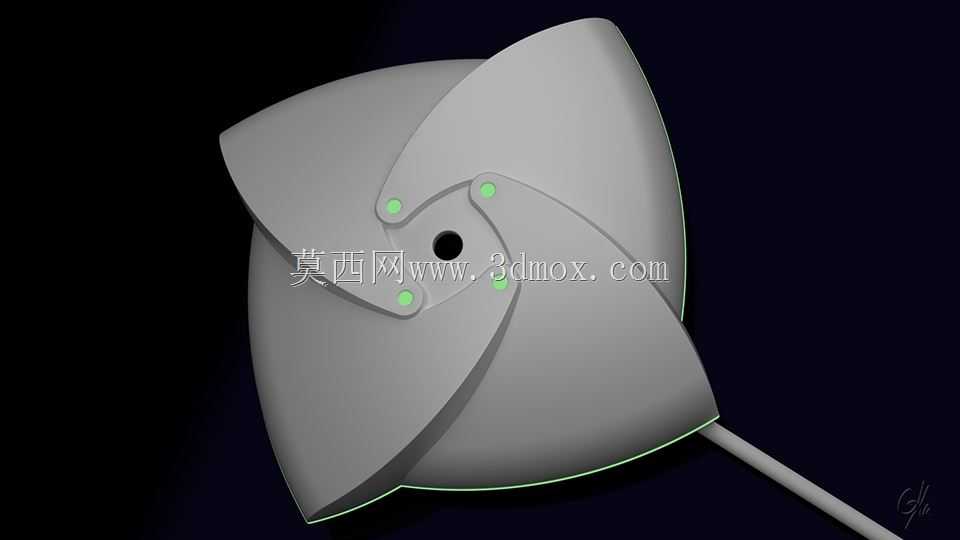

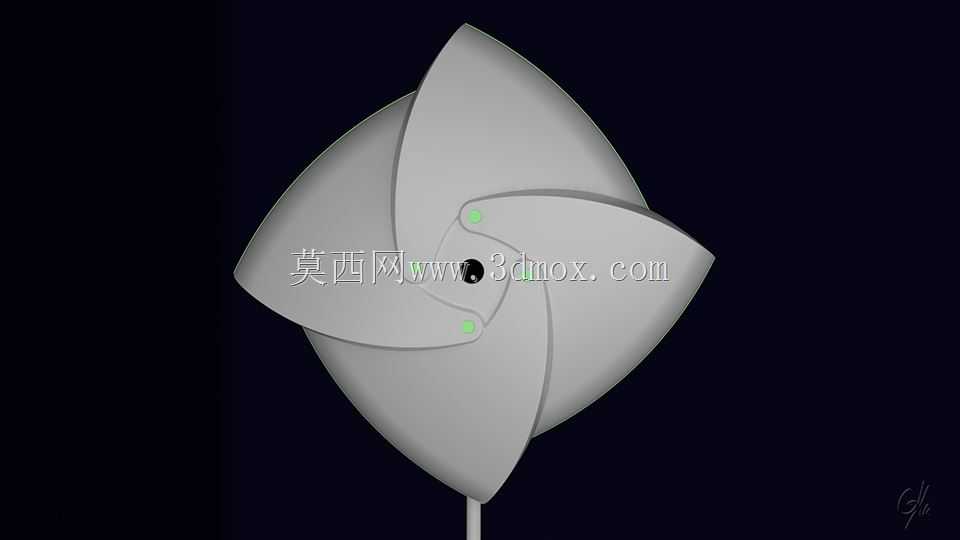

　　这款三瓣旋叶构型的壳体结构，最初面向空气环境巡检类控制终端的防护需求设计，可适配室内空气监测点位、小型通风系统联动控制、密闭空间空气状态采集终端等场景的设备搭载需求。从实际使用场景来看，这类控制终端常布置在通风管道接驳处、室内吊顶检修口旁、小型搅拌类通风设备的控制端，壳体需要兼顾气流导向、内部元器件防护、安装走线便利三个核心需求，设计过程中没有采用常规的方正盒体结构，而是选择了三瓣旋合的曲面构型。

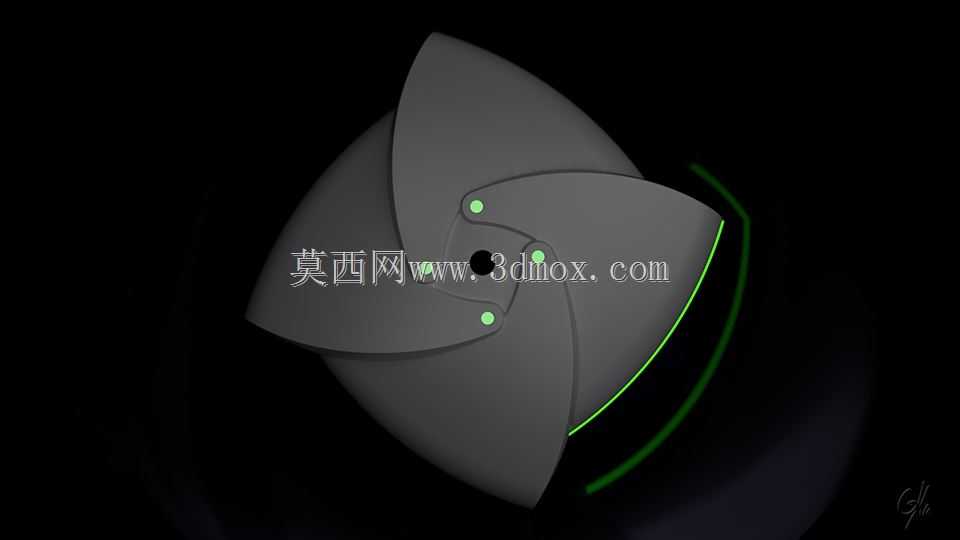

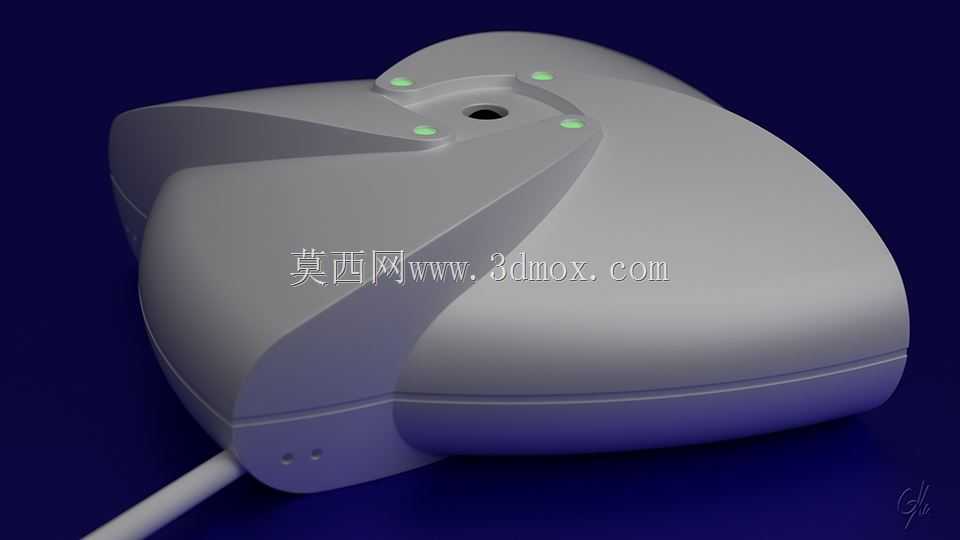

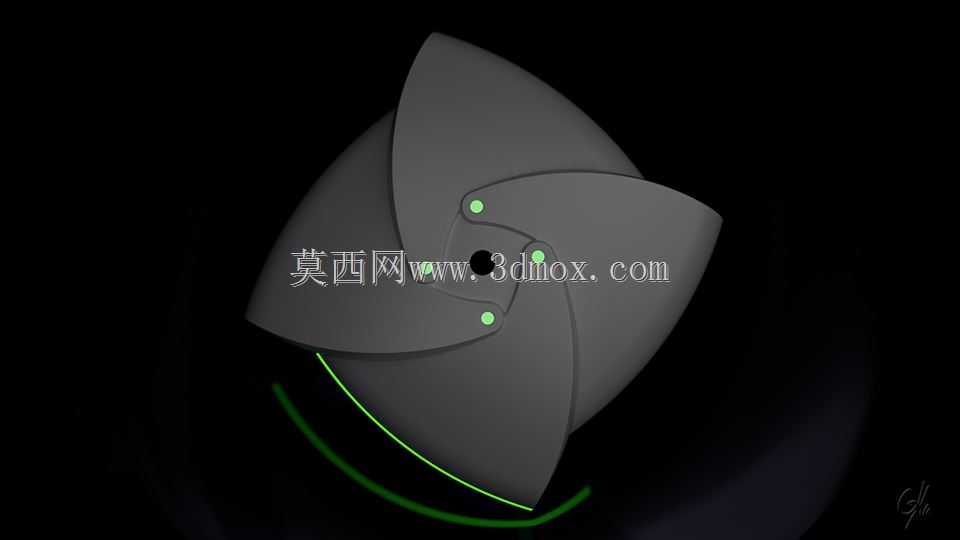

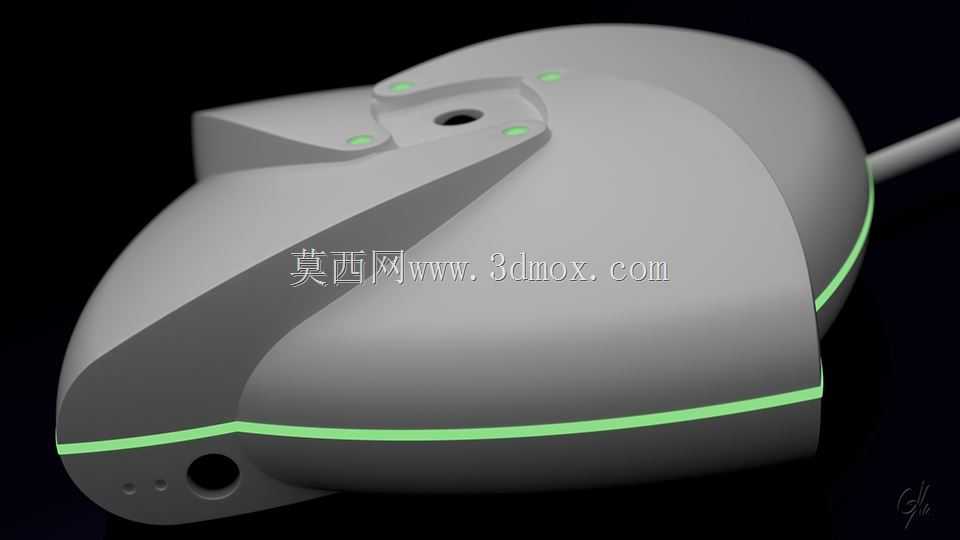

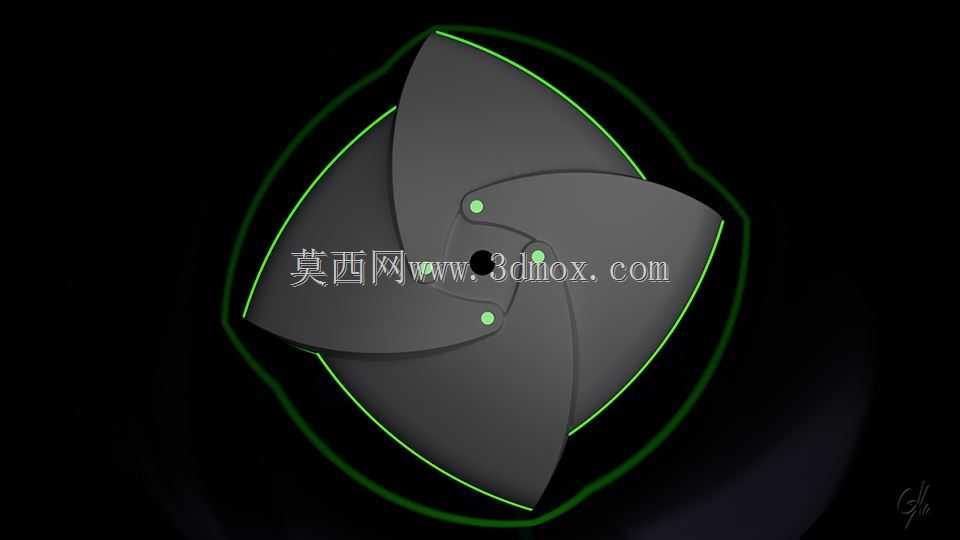

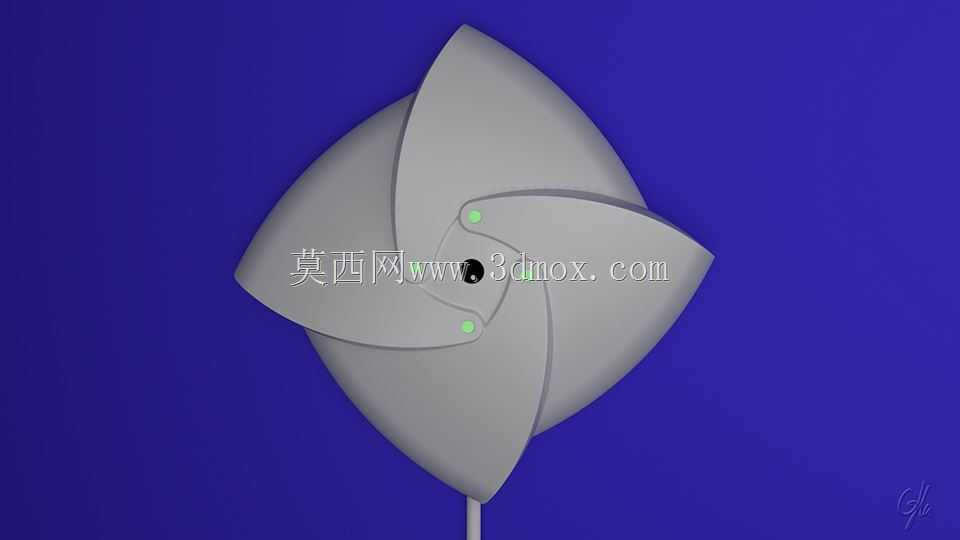

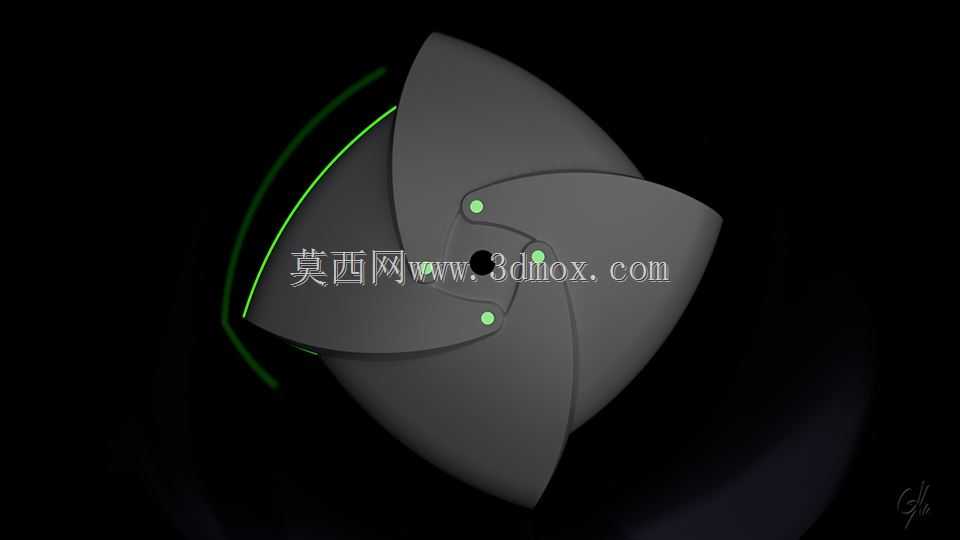

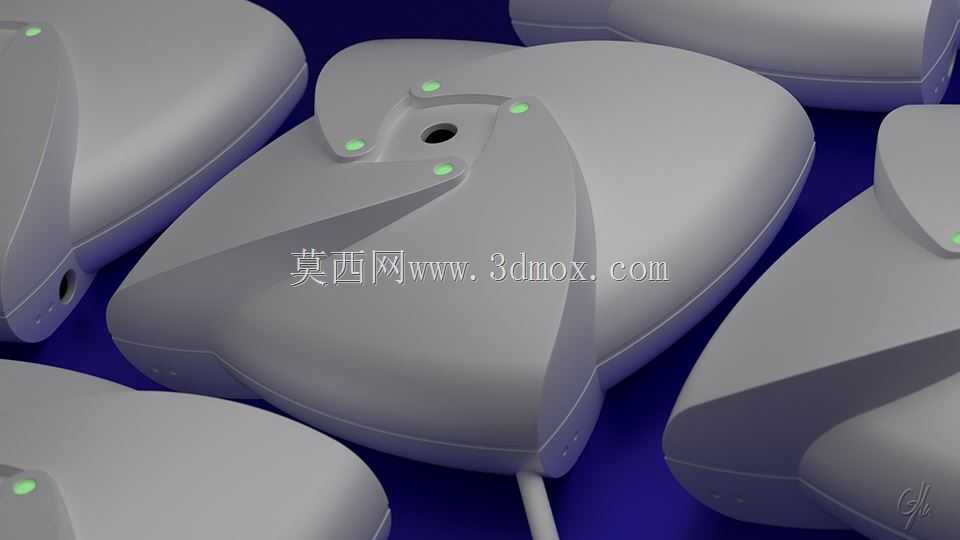

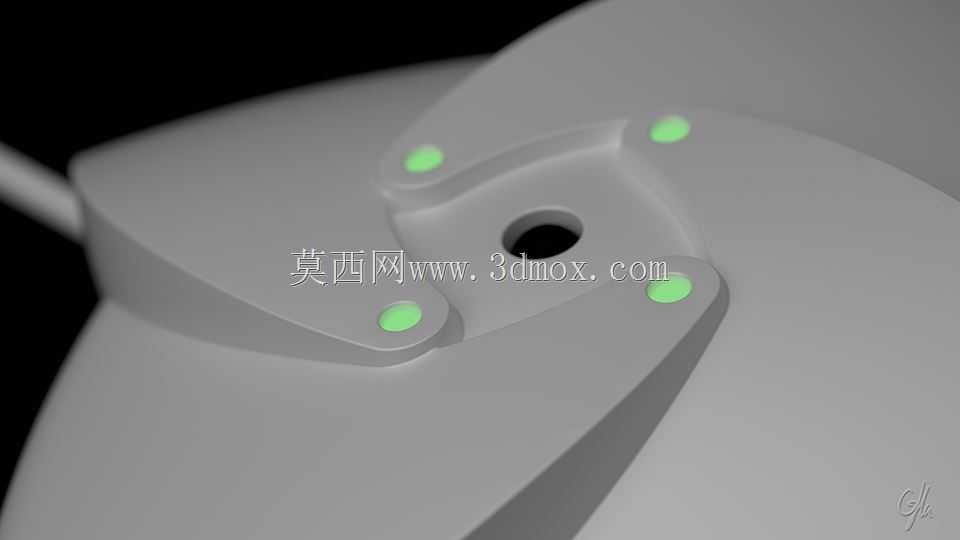

　　从功能特性上看，三瓣式的曲面外壳并非单纯的造型设计，每一片旋叶的曲面弧度都经过气流走向适配，当设备配套在带搅拌功能的通风循环系统中时，旋叶曲面可以引导周边气流顺着壳体表面流动，避免壳体在气流通道中形成过大的风阻，同时旋叶边缘预留的点状安装位，既可以固定内部的状态指示灯，让指示灯的光线顺着旋叶的拼接缝隙均匀透出，也能作为壳体上下盖的锁合点位，不需要额外加装外露的螺丝紧固件，保证壳体外表面的流畅度。壳体中心预留的圆孔是走线与核心感应元件的伸出位，配套的尾端出线结构做了圆弧过渡处理，避免线材在长期震动的使用环境中出现弯折疲劳断裂的问题。

　　设计思路上，整个壳体采用对称旋合的分模逻辑，三个旋叶单元的曲面参数完全一致，既降低了模具加工的成本，也让壳体在装配时不需要对位特定的安装角度，任意旋转120度都可以完成扣合，适配不同方向的走线需求。壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm-2.2mm之间，既满足常规注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能为内部的电路板、感应模块提供足够的防护强度，承受日常安装、维护过程中的常规磕碰不会出现开裂变形。旋叶之间的拼接缝隙预留了0.3mm的装配间隙，既可以保证上下盖扣合的顺畅度，也能满足IP40级的防护要求，阻挡日常环境中的灰尘、飞虫进入壳体内部，避免内部电路出现短路故障。

　　从安装边界尺寸来看，整个壳体的最大外接圆直径控制在120mm以内，整体厚度不超过45mm，属于小型控制终端的尺寸范畴，可以直接嵌入安装在直径125mm的通风管道预留孔位中，也可以通过尾端的出线座搭配固定支架，壁挂安装在墙面或者设备侧壁上。安装时不需要预留过大的操作空间，壳体表面没有突出的棱角，即使在人员容易触碰的低位安装，也不会出现剐蹭的问题。针对搅拌类通风设备的使用场景，壳体的曲面做了流线型优化，在设备运行产生的循环气流中，不会因为壳体的直角结构产生紊流噪音，经过实际流道仿真验证，在2.69个周期的搅拌循环气流下，壳体周边的气流平顺度较方正盒体结构提升40%以上，有效降低设备运行过程中的风噪。

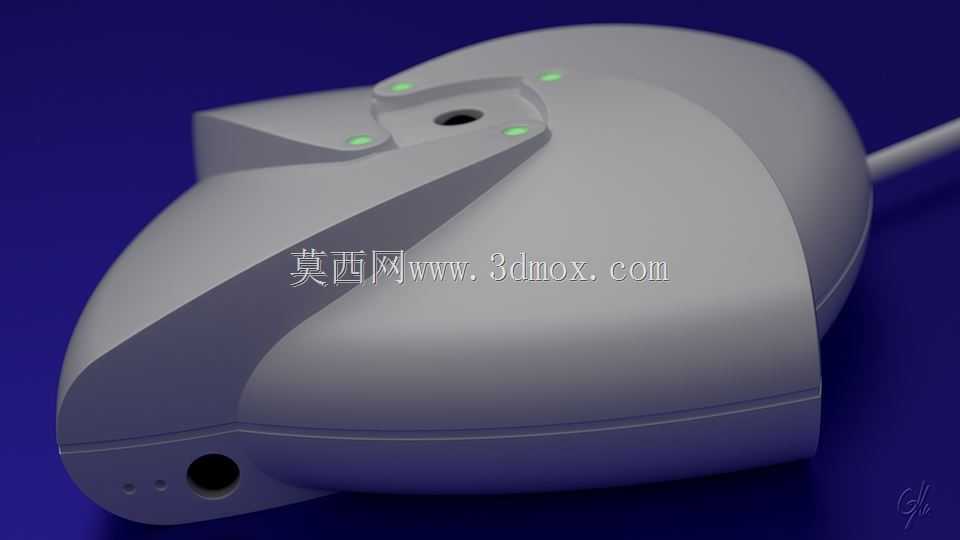

　　结构细节上，壳体内部预留了三个电路板安装柱，安装柱的高度统一为8mm，可以直接固定常规厚度的PCB控制板，安装柱的中心预留了自攻螺丝孔位，不需要额外预埋铜螺母，简化装配工序。旋叶边缘的指示灯位做了导光槽设计，指示灯的光线可以顺着导光槽均匀扩散到旋叶边缘，形成环形的状态指示效果，不需要额外加装导光条零件，减少整体的零件数量，降低装配复杂度。尾端的出线位做了防拉脱结构，线材穿入后可以通过线卡固定在壳体内部，即使外部线材受到15N的拉力，也不会出现线材与电路板焊点脱离的问题，提升设备在复杂安装环境下的使用可靠性。

　　这款壳体结构没有采用多余的装饰性设计，所有曲面造型都围绕功能需求展开，既满足了空气巡检控制终端的防护、安装、气流适配需求，也通过对称旋合的结构简化了生产与装配流程，适合小批量量产或者3D打印打样使用，可直接适配常规的空气监测控制电路板，不需要对内部结构做大幅度修改即可投入使用。
