Urbee主题夜光弧形徽章结构设计

　　这款弧形标识构件的设计，最初是围绕Urbee车型的视觉识别需求展开的，在做结构方案的时候，首先要考虑的就是车载场景下的实际使用边界——不管是贴附在车身外覆盖件，还是布置在内饰中控区域，首先要解决的就是曲面贴合度的问题。常规的平面徽章贴在弧面车身上很容易出现边缘起翘、胶层受力不均脱落的问题，所以在建模阶段就把基底的曲率做了适配，整体采用大弧度C型轮廓，曲率半径参考了主流家用车翼子板、侧门位置的常见曲面弧度，安装时不需要额外弯折基底就能和安装面完全贴合，胶层受力均匀，长期高速行驶也不会因为风阻、振动出现脱落风险。

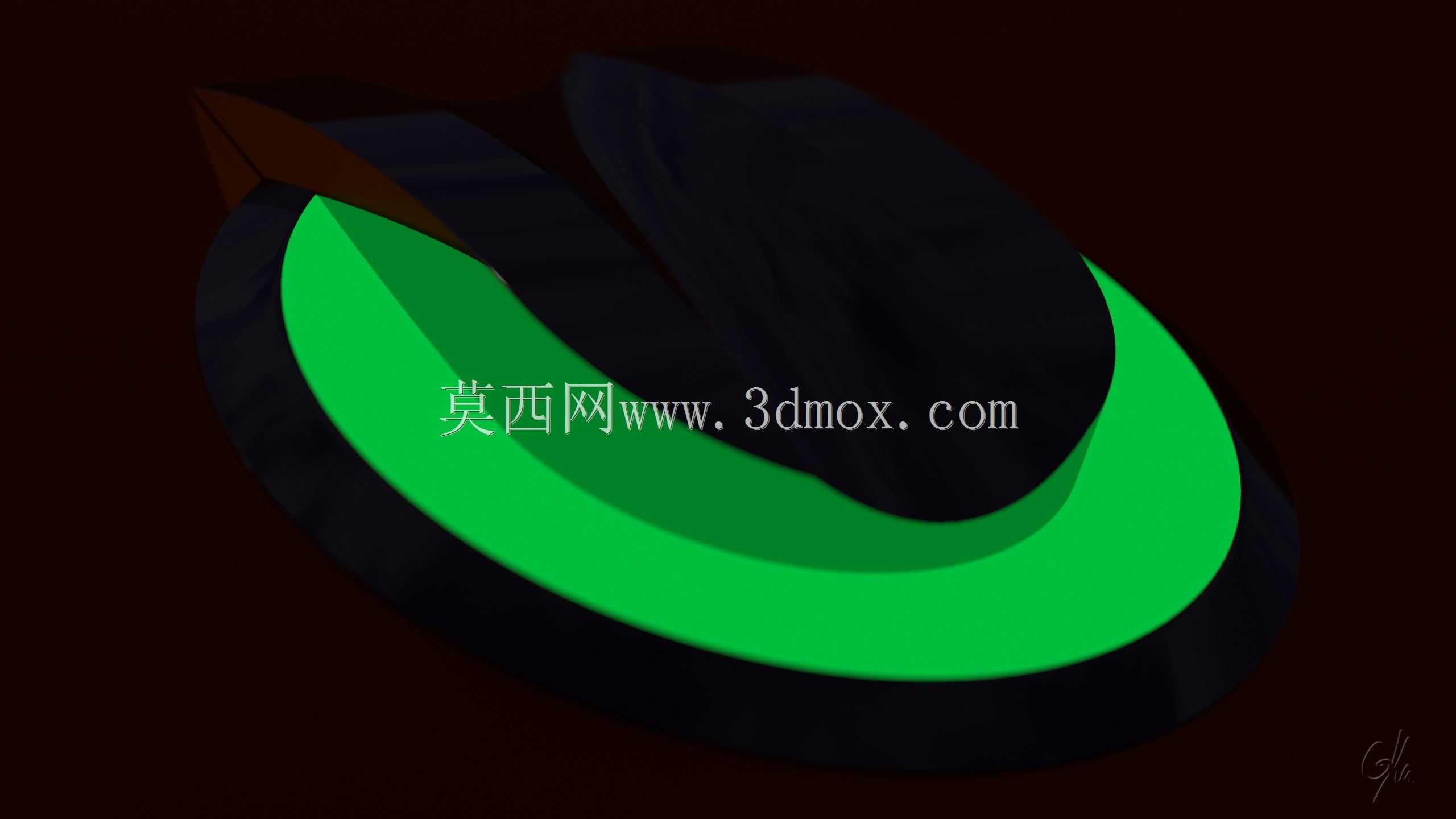

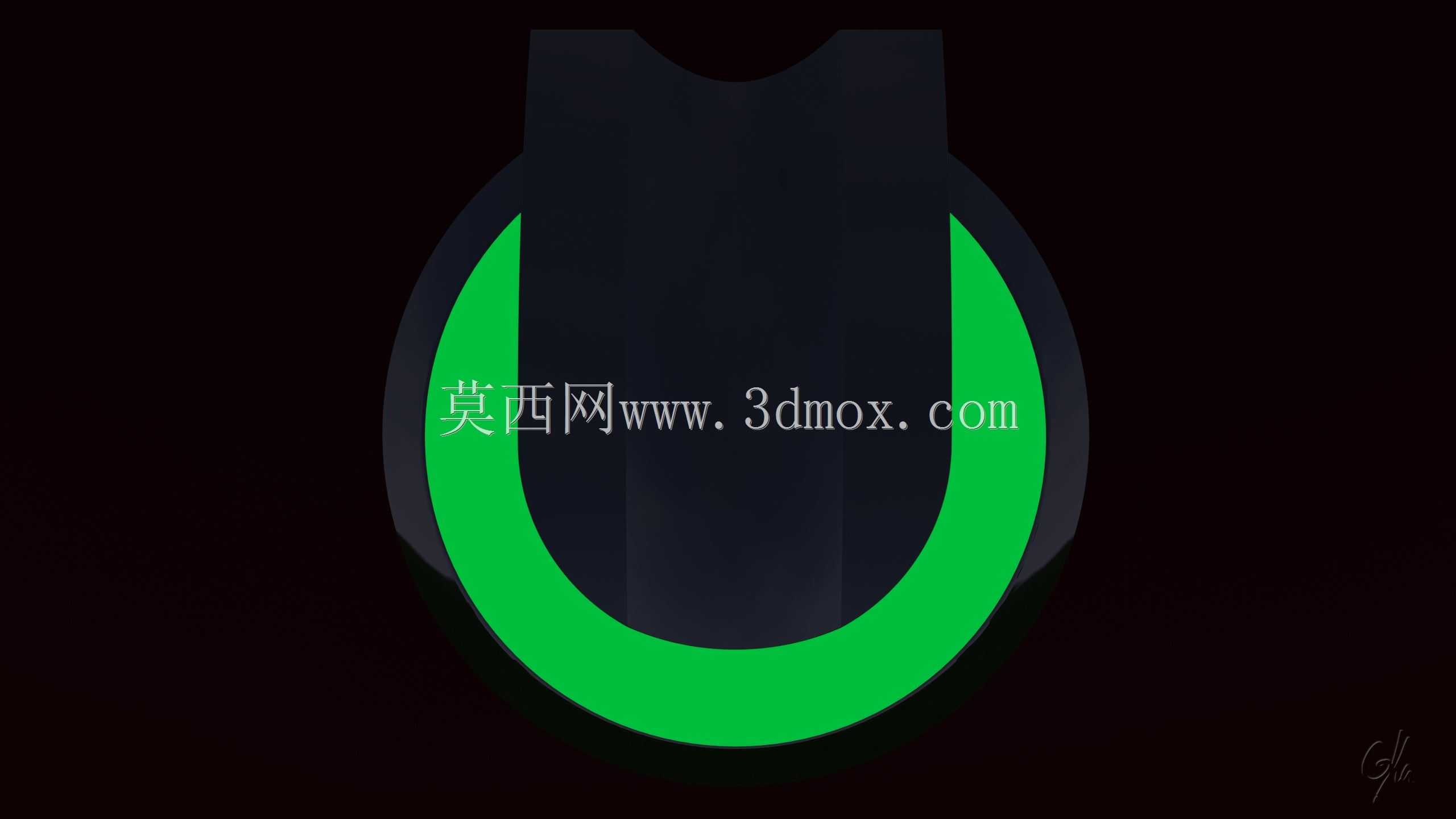

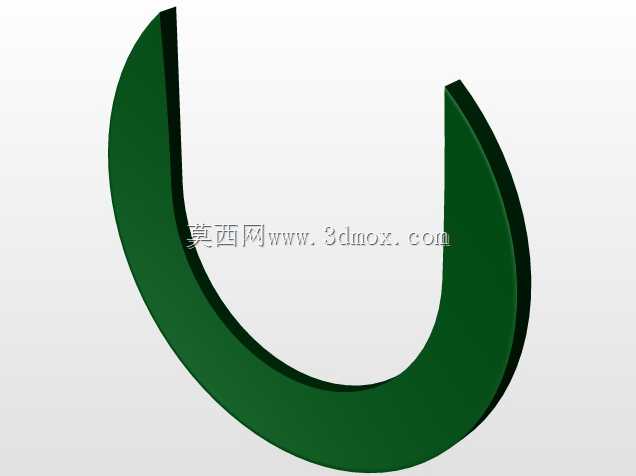

　　功能层面，设计时特意考虑了暗光环境下的识别需求，没有采用常规的印刷反光层方案，而是预留了磷光材料的填充槽位，整个弧形的绿色区域是下沉0.8mm的凹槽结构，填充磷光颜料或者覆涂夜光涂层之后，表面和基底外弧面齐平，不会出现凸起积灰、边缘勾挂的问题。白天光线充足的时候，亮绿色的弧形和深色基底形成高对比度视觉效果，能够清晰传递Urbee的标识属性；夜间或者地下车库这类低光照场景下，磷光层吸收的光能缓慢释放，不需要额外供电就能呈现柔和的发光效果，既不会像外接光源的车标那样需要改动车身电路，也避免了反光标识只有在灯光直射时才可见的局限。

　　从结构细节来看，整个构件的外轮廓做了0.5mm的圆角过渡，没有尖锐棱角，不管是外装还是内饰使用都不会出现划伤风险，基底厚度控制在2mm，既保证了结构强度，不会因为轻微磕碰出现断裂，也不会因为厚度过大导致安装后突出安装面太多，影响整体视觉协调性。安装方式上预留了两种适配方案，背面可以覆贴耐高温亚克力泡棉胶，适配光滑的车漆、塑料内饰面安装；如果是需要永久固定的场景，也可以在基底背面预留两个直径1.2mm的定位柱，对应安装面开定位孔之后用卡扣或者胶接固定，安装公差控制在±0.1mm，不会出现安装偏移、对位不准的问题。

　　设计过程中也考虑了材料选型的适配性，基底部分如果是外装使用，可以选用耐候性ABS或者PC材质，能够承受-40℃到85℃的温度区间，抵御紫外线老化、雨水腐蚀，长期户外使用不会出现变色、脆裂的问题；如果是内饰使用，可以选用哑光质感的ABS材质，避免强光下出现反光干扰驾驶视线。夜光填充层选用的磷光材料不需要添加放射性元素，充光30分钟之后可以持续发光6小时以上，完全满足夜间停车场景下的识别需求，而且材料本身耐磨耐擦，日常洗车、擦拭都不会磨损表层。

　　实际应用场景上，这款构件除了作为车身标识使用，也可以缩小尺寸作为钥匙扣装饰、车内中控摆件的装饰件，或者作为活动纪念徽章使用，曲面造型比平面徽章更有握持质感，边缘的圆角处理也适合随身佩戴不会勾挂衣物。建模过程中对曲面的连续性做了严格控制，整个弧形面都是G2连续过渡，没有曲面折痕，不管是做注塑加工还是3D打印试制，都不会出现表面棱线、流痕不均的问题，拔模角度统一设置为1.5°，适合批量注塑生产，生产时不需要做复杂的侧抽芯结构，模具结构简单，能够有效控制生产成本。

　　在安装边界的考量上，整个构件的最大外轮廓宽度控制在120mm，高度45mm，不管是贴在翼子板、车尾门还是内饰中控的空余位置，都不会遮挡车身原有线条、也不会干扰车内按键的操作，重量控制在15g以内，即使采用胶接固定也不会因为长期振动出现胶层疲劳脱落的问题。背面的胶接区域做了细晒纹处理，能够增加胶层和基底的附着力，比光面背面的粘接强度提升40%以上，避免出现胶层和基底脱离的问题。
