独木舟便携鱼竿固定支架结构设计

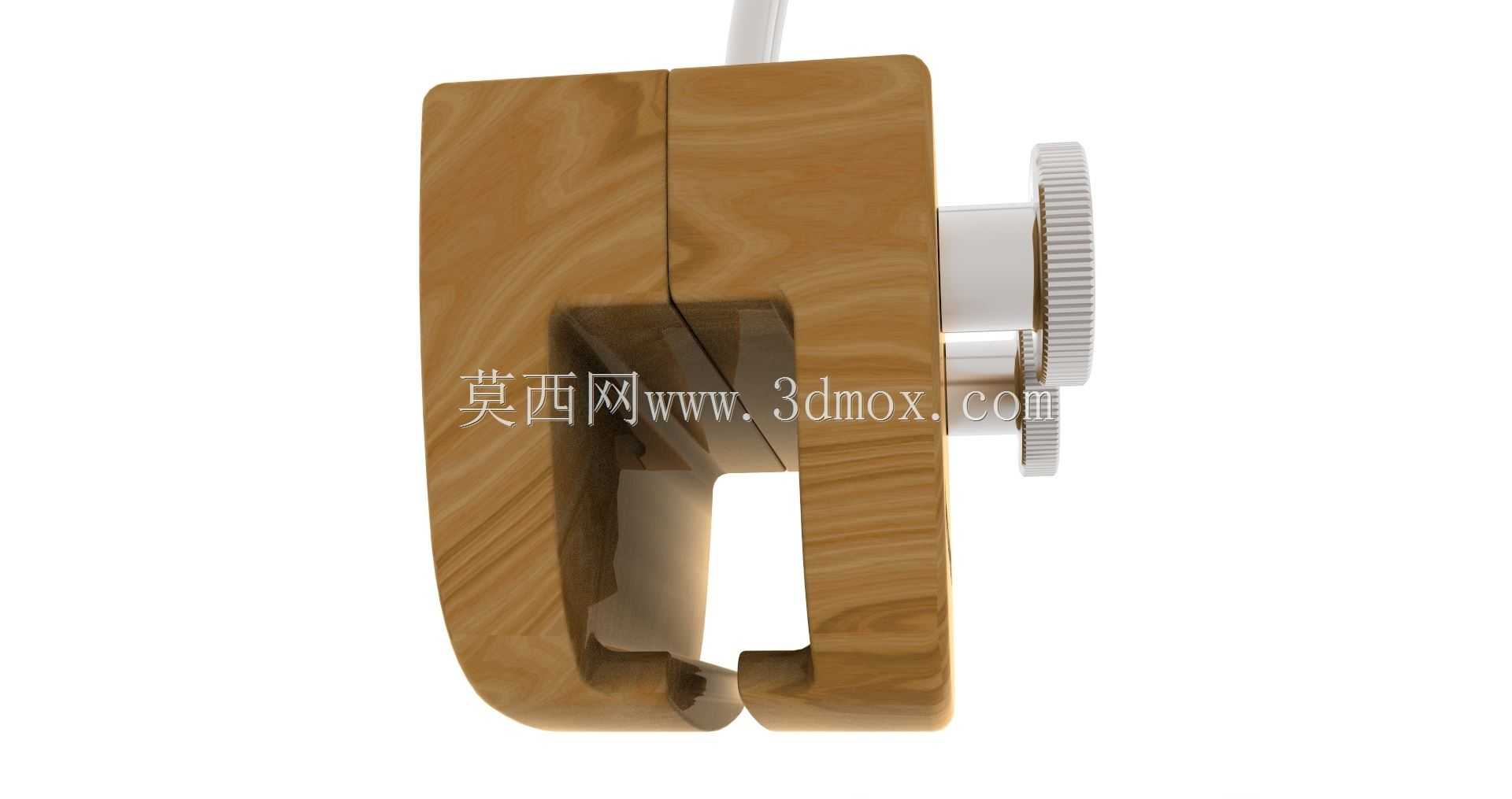

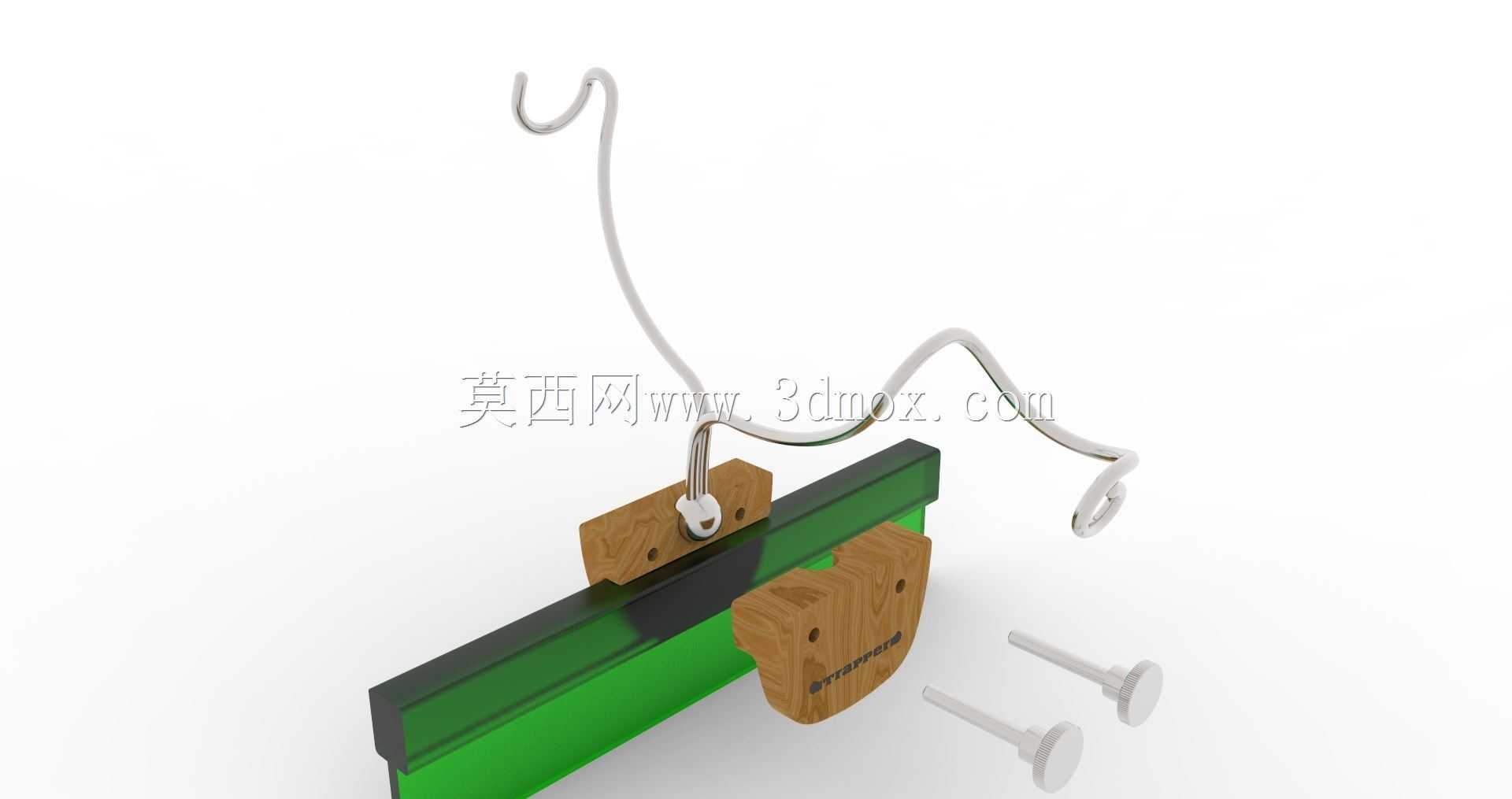

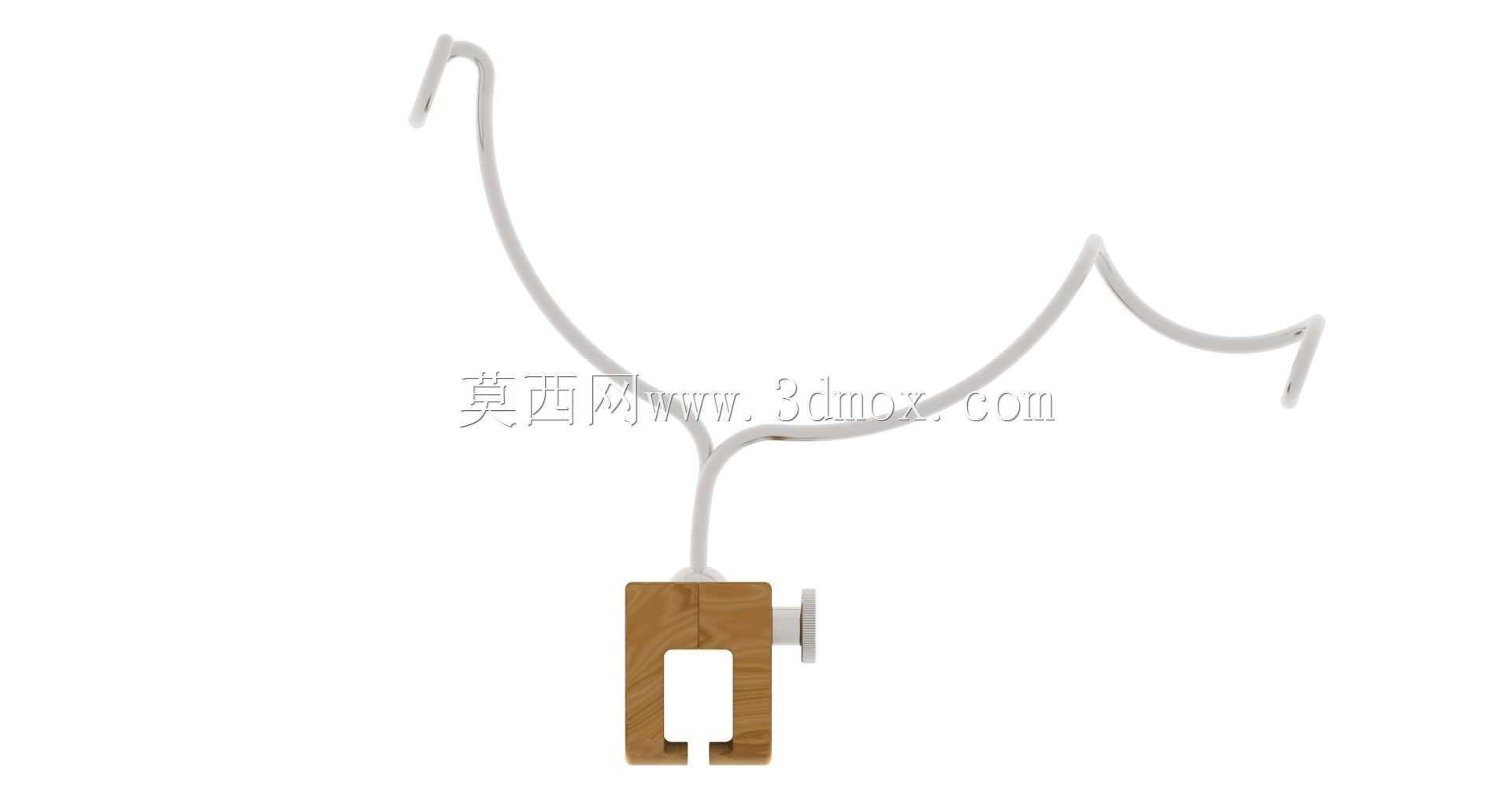

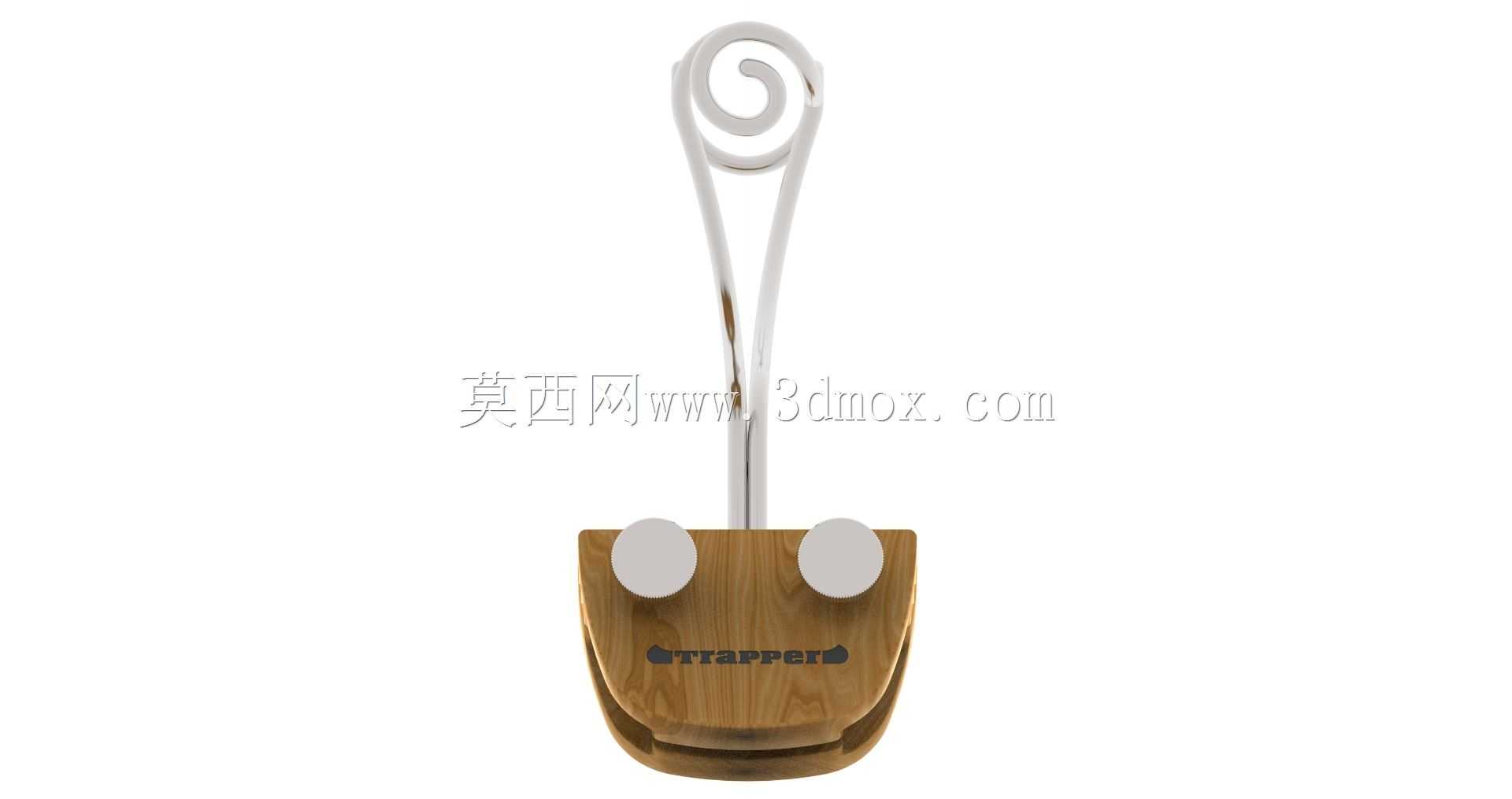

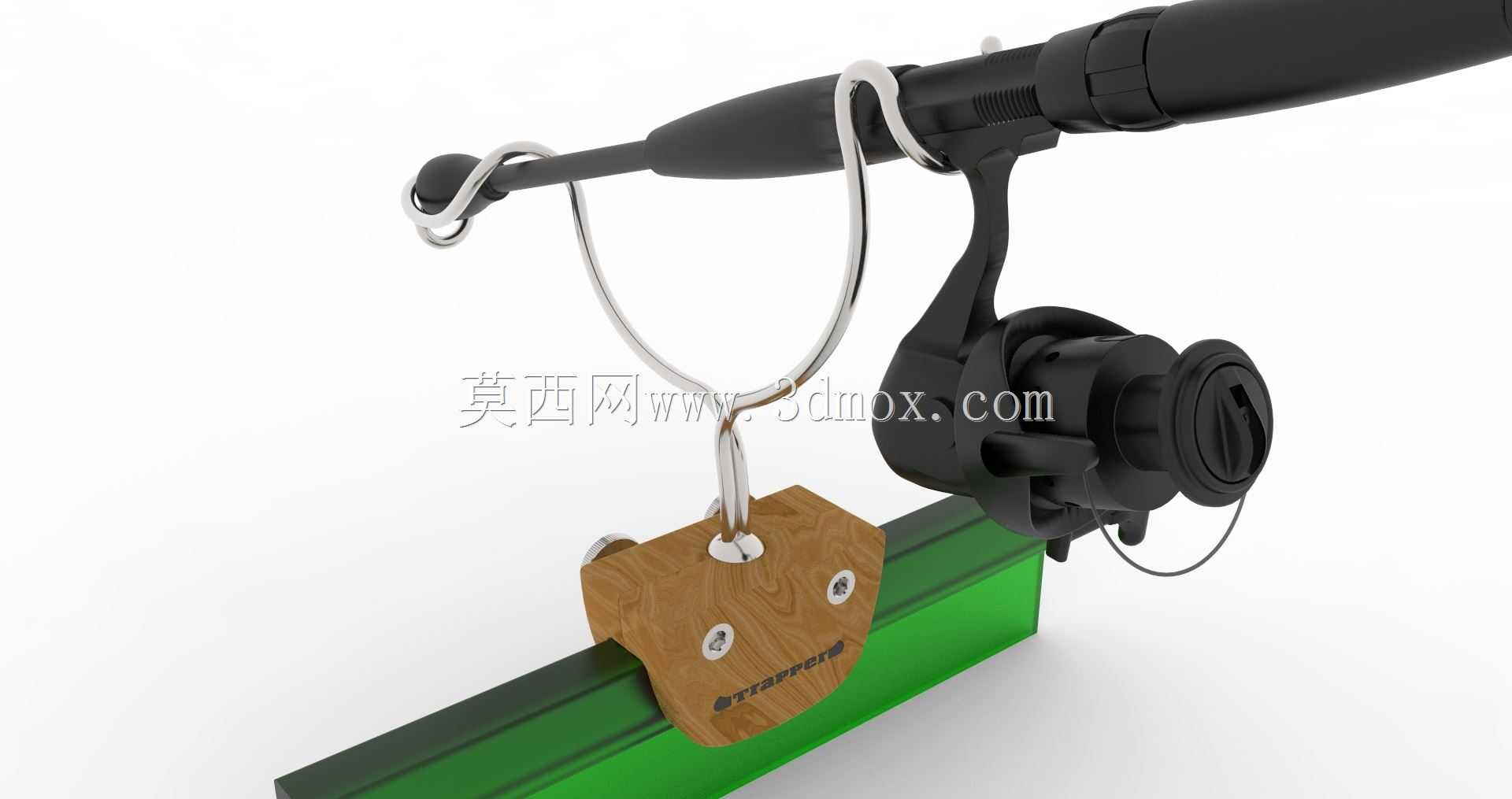

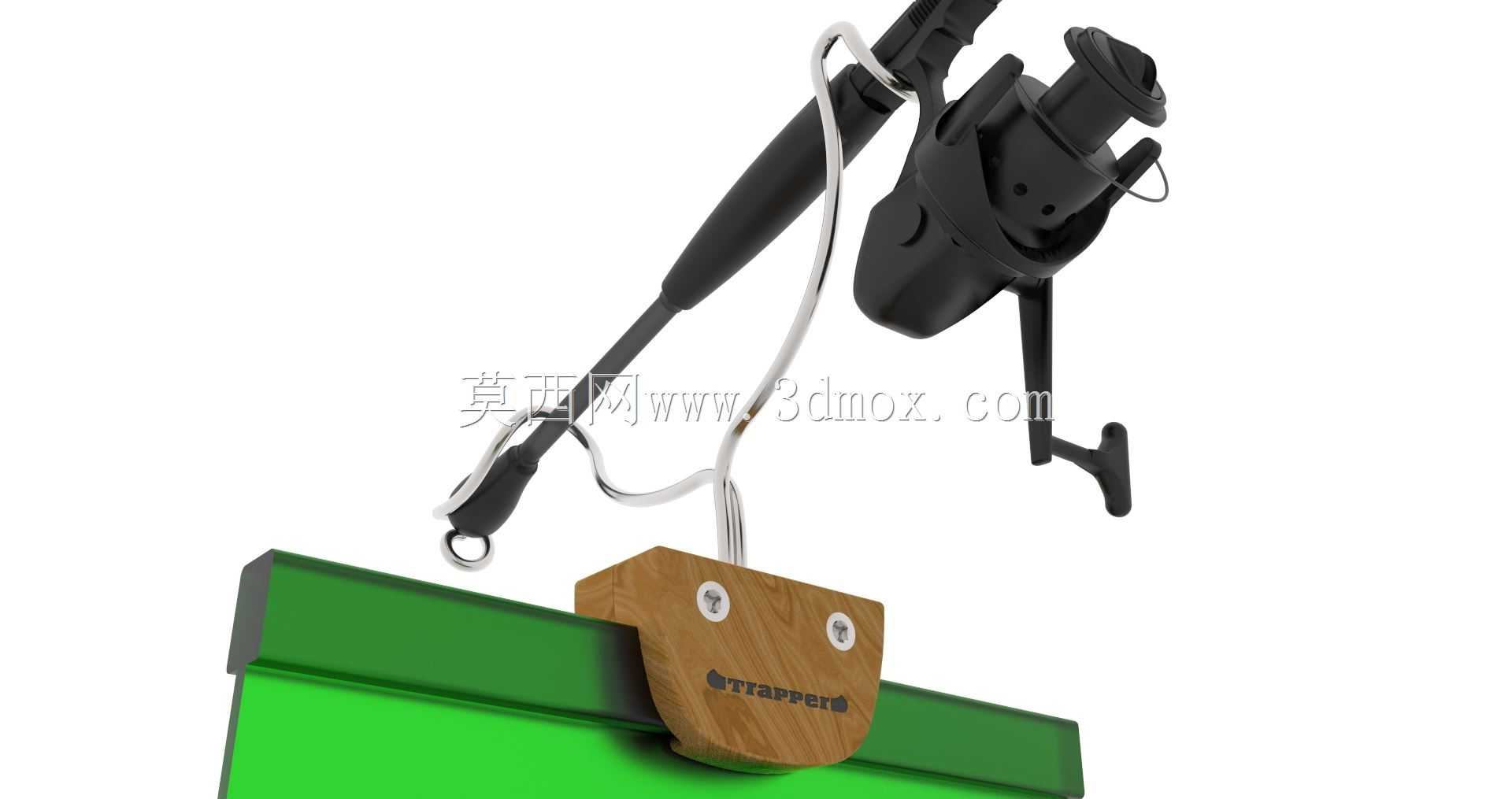

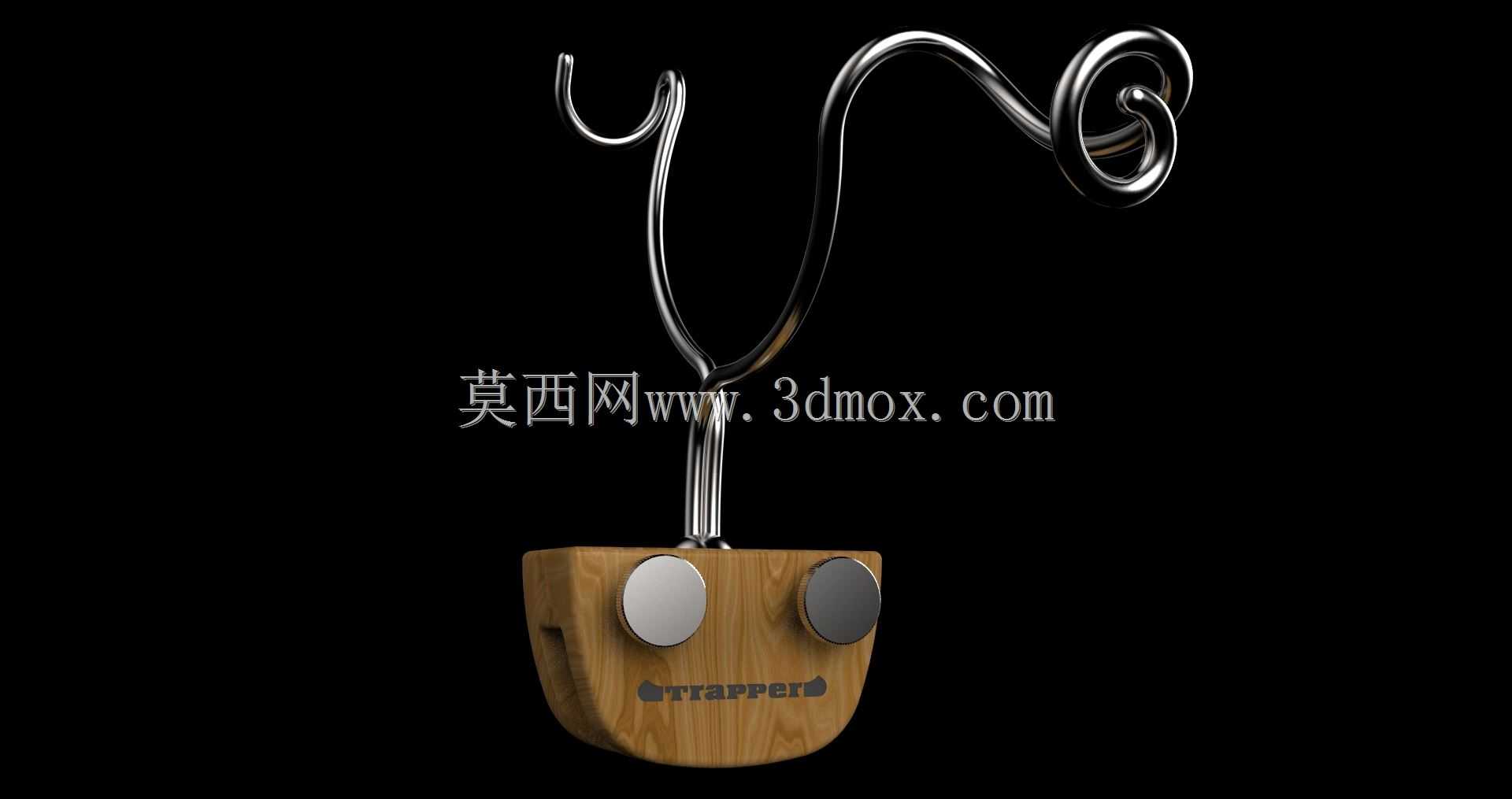

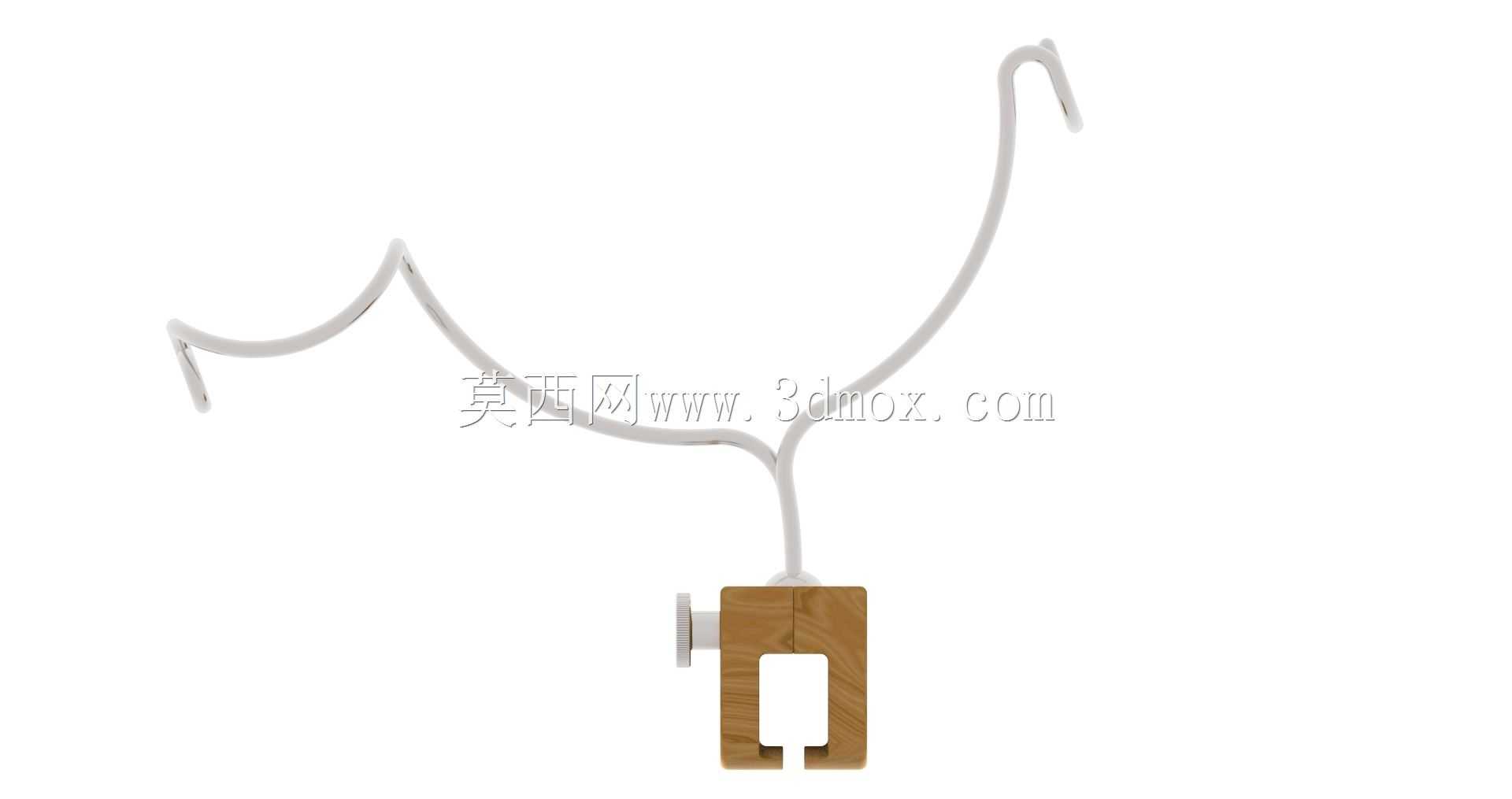

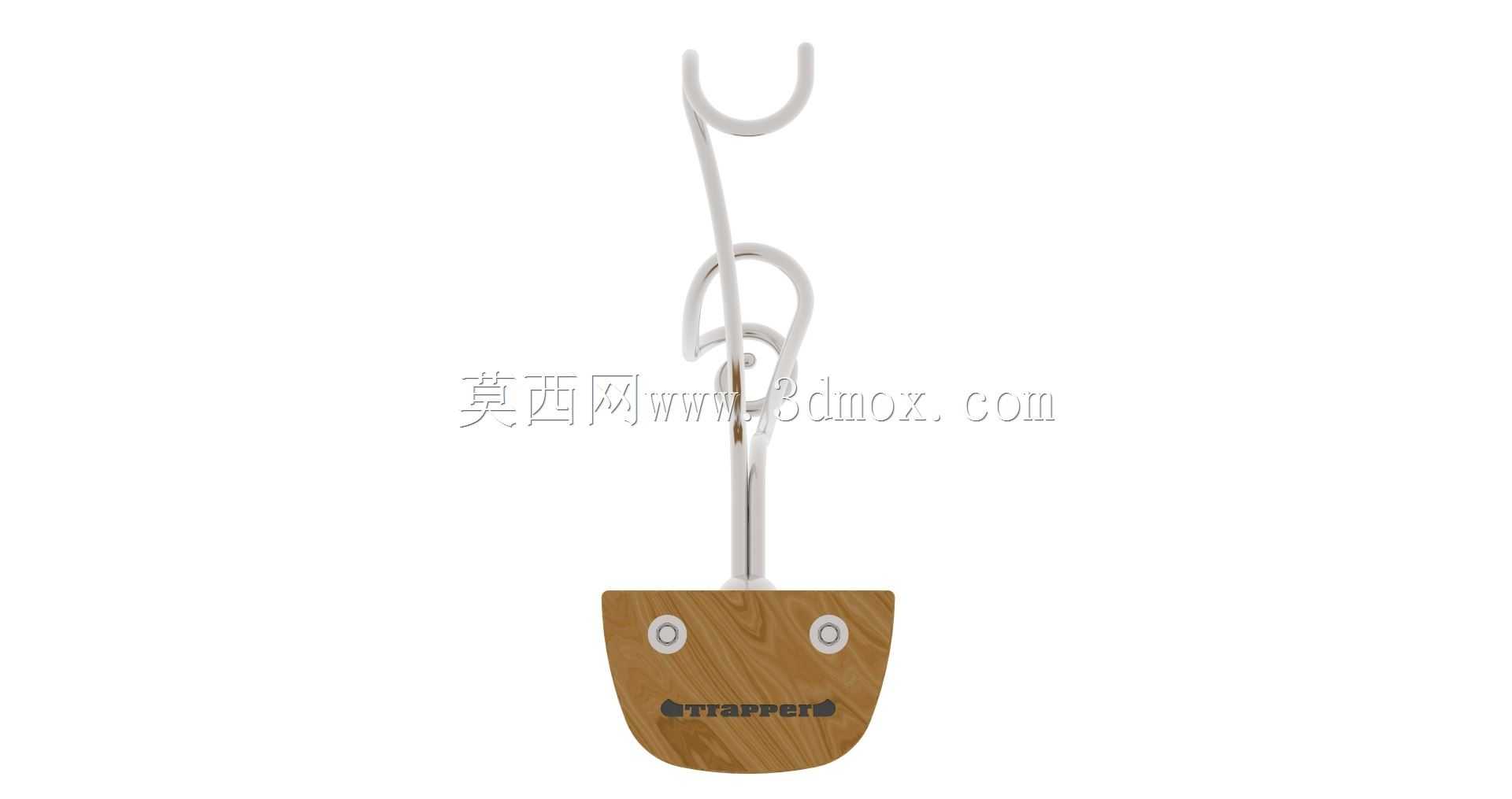

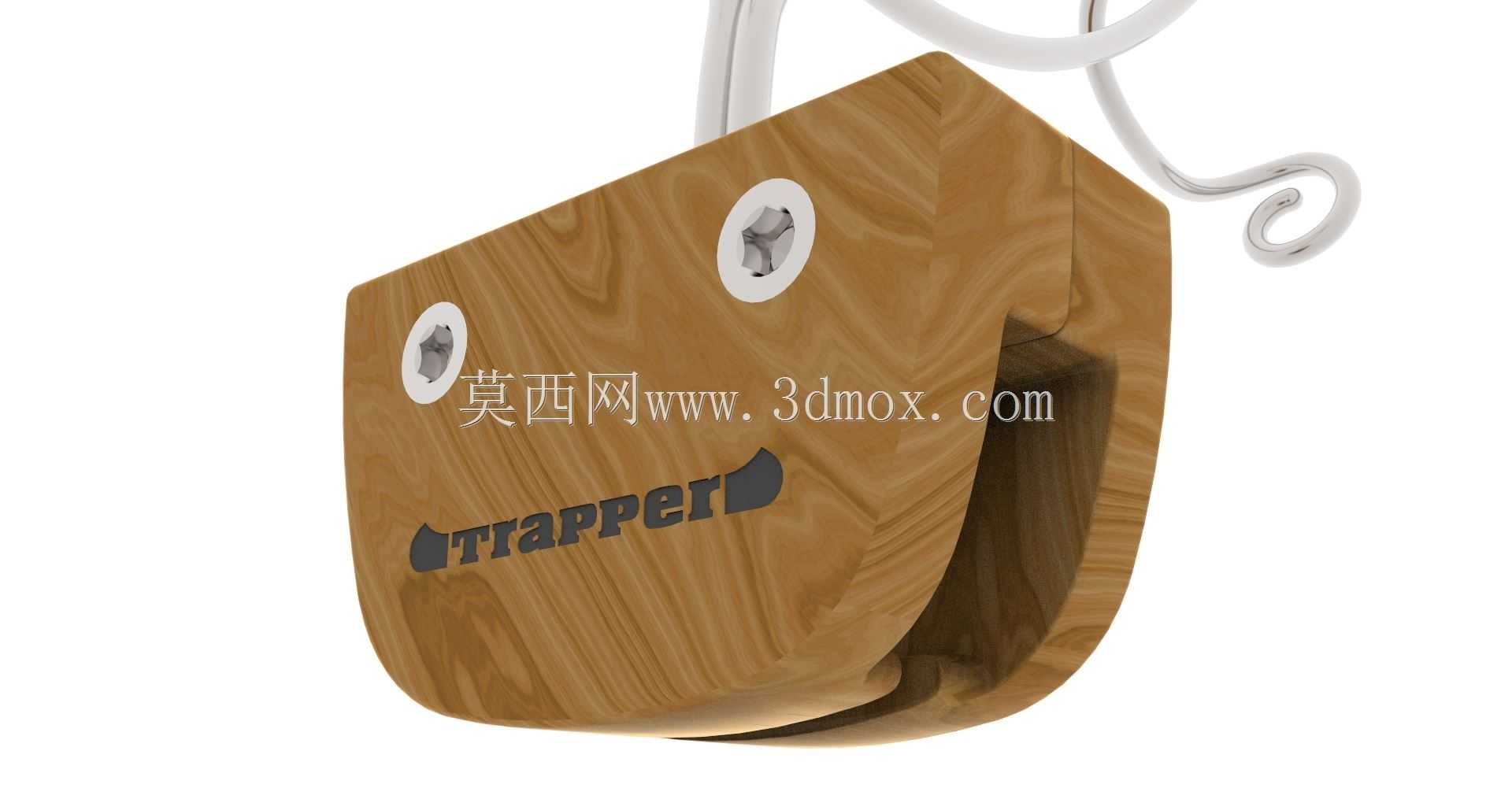

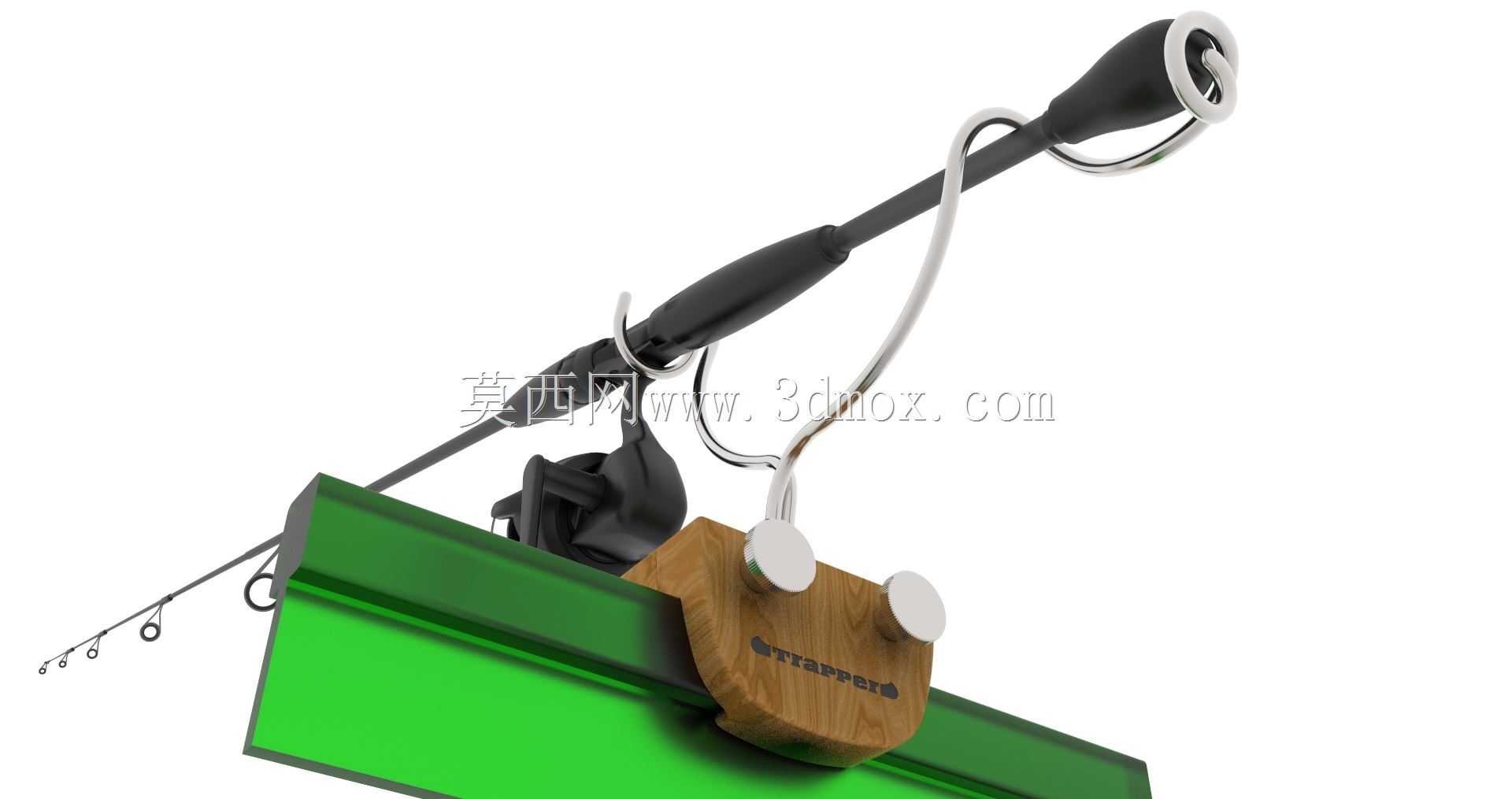

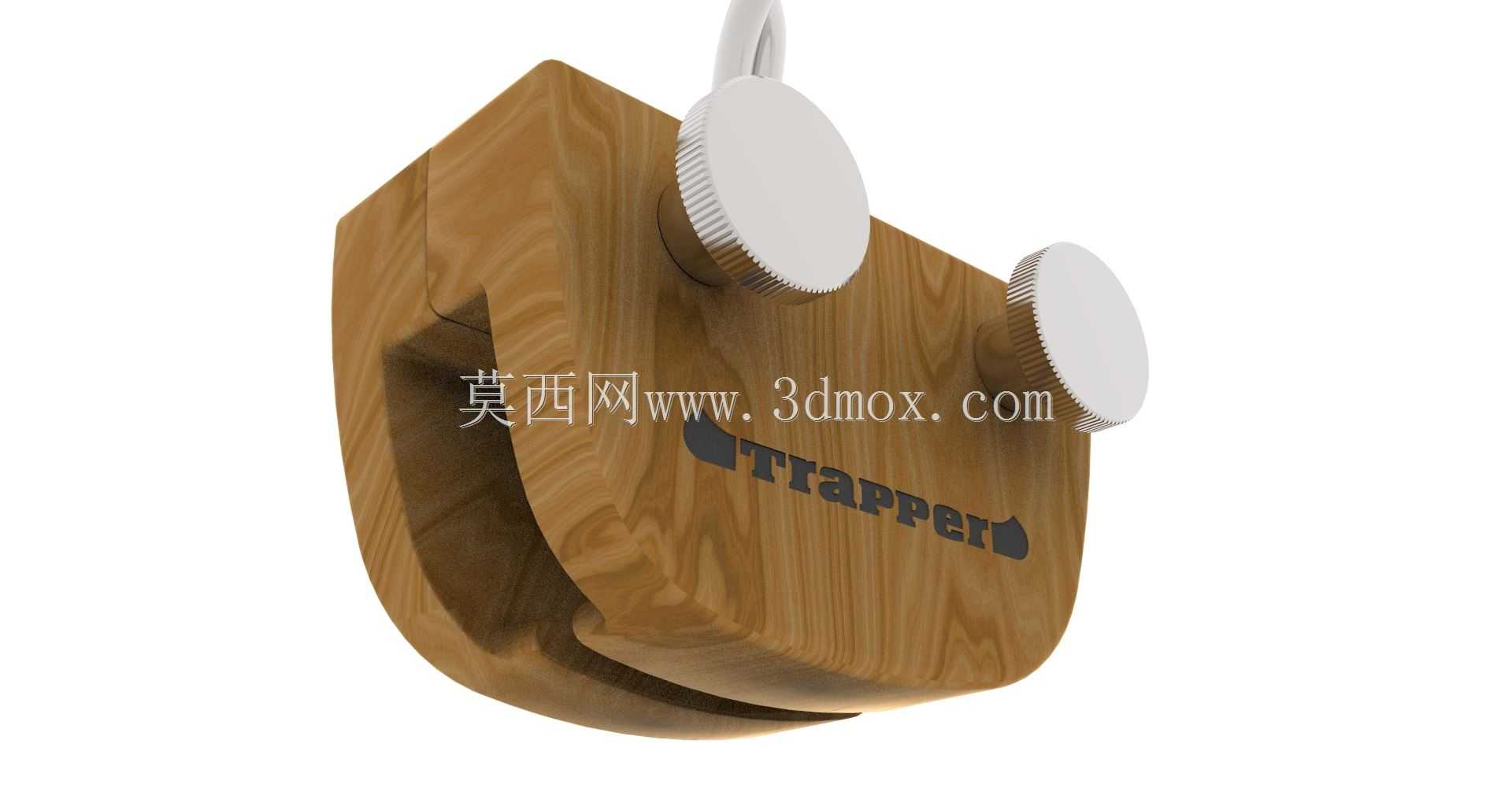

　　这款船用鱼竿固定支架，核心服务于独木舟、小型皮划艇这类无预设渔具安装位的休闲水上载具，解决垂钓过程中手持鱼竿疲劳、多竿同时作钓时支架固定不稳的实际痛点。从实际使用场景来看，这类小型人力船的舷边宽度普遍在30mm到60mm之间，船体材质多为滚塑PE、实木或者玻璃钢，表面没有统一的安装螺孔，因此支架的固定结构采用了双侧可调锁紧的木质基座设计，基座上预留的两个圆形调节位，可以适配不同厚度的船舷，通过旋紧锁紧件就能将整个支架牢牢卡在船舷边缘，不需要在船体上额外打孔，不会破坏船体的水密结构，安装和拆卸都可以在几十秒内完成，完全适配单人水上作业的操作需求。

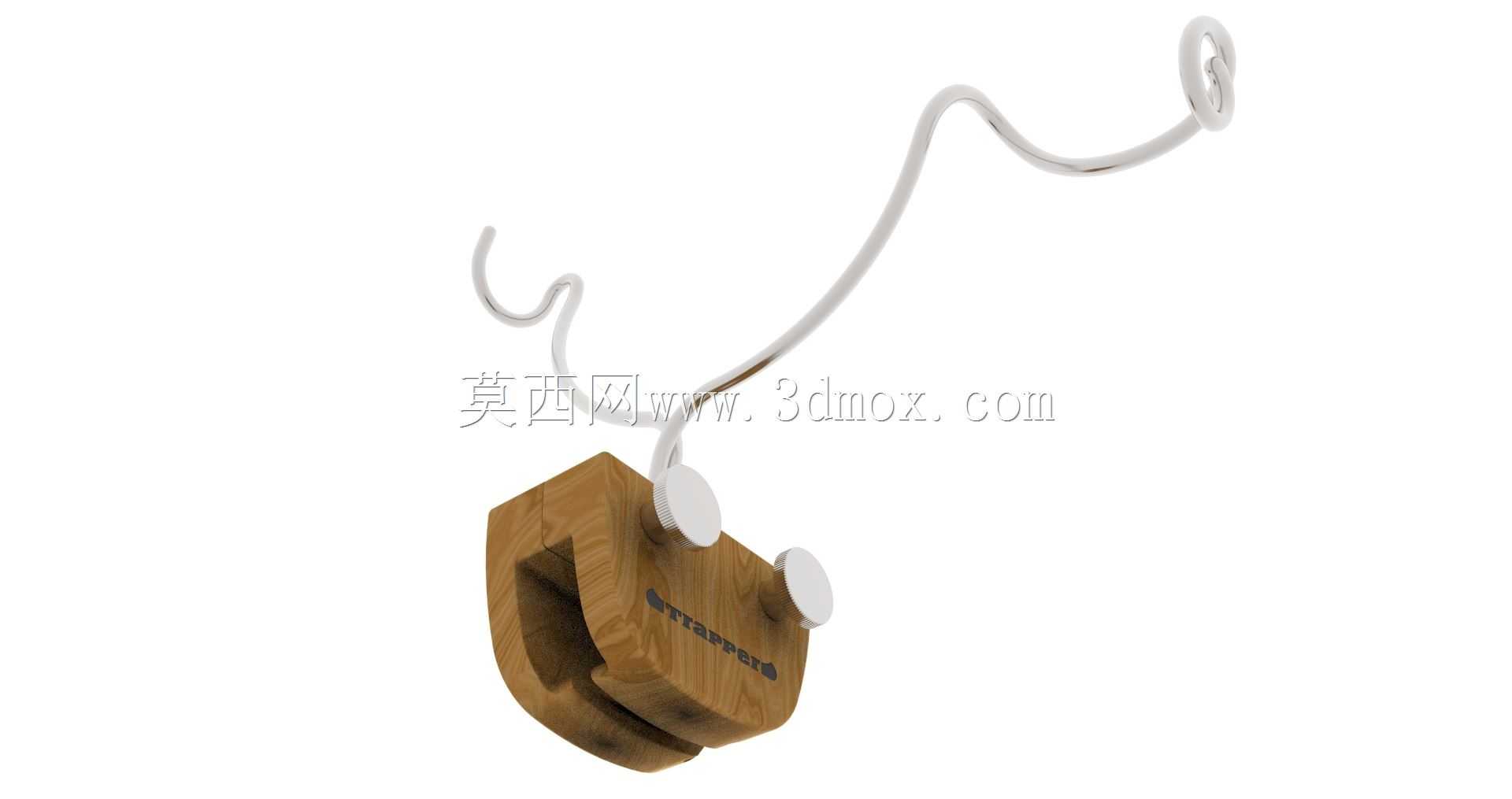

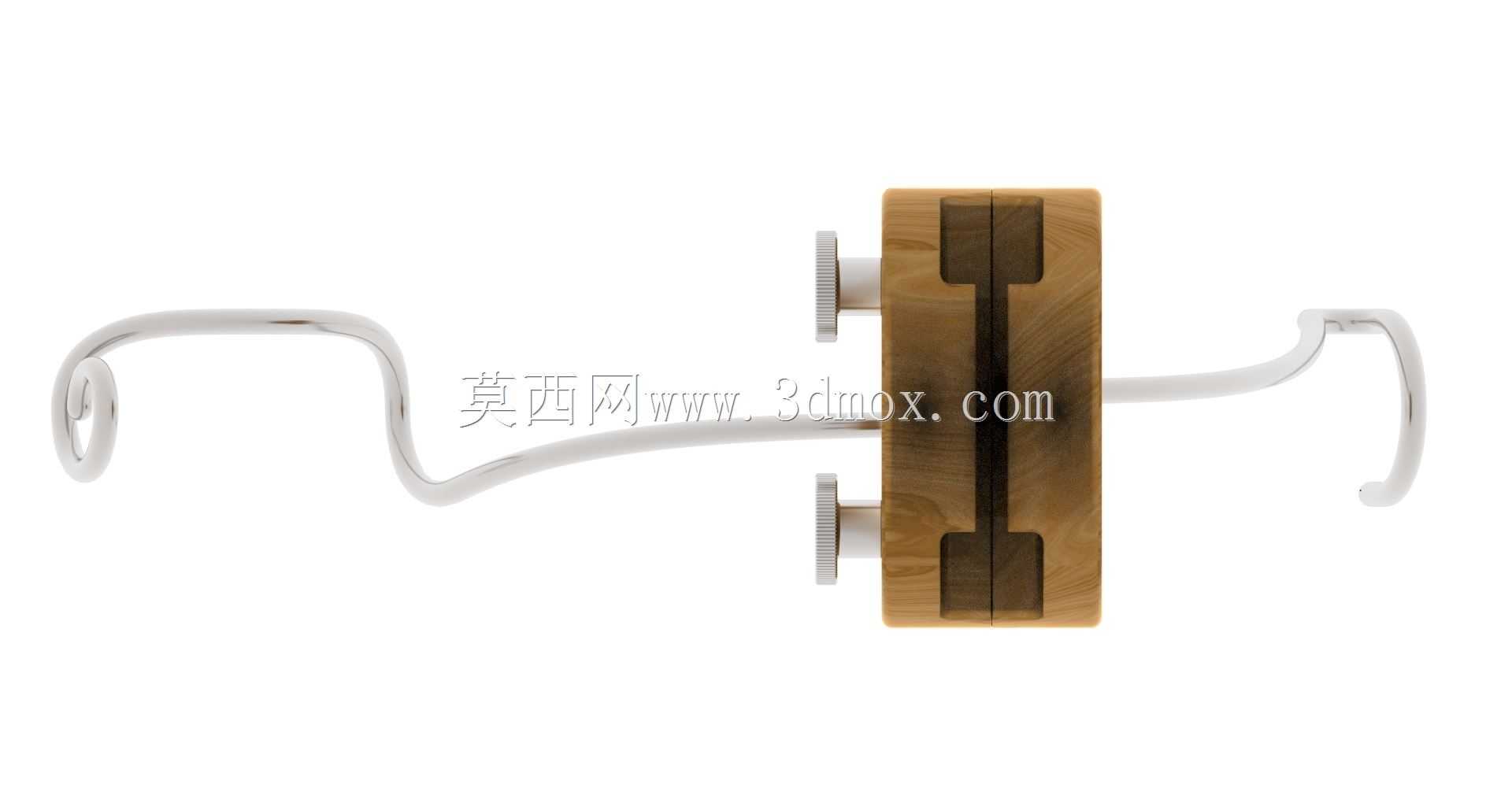

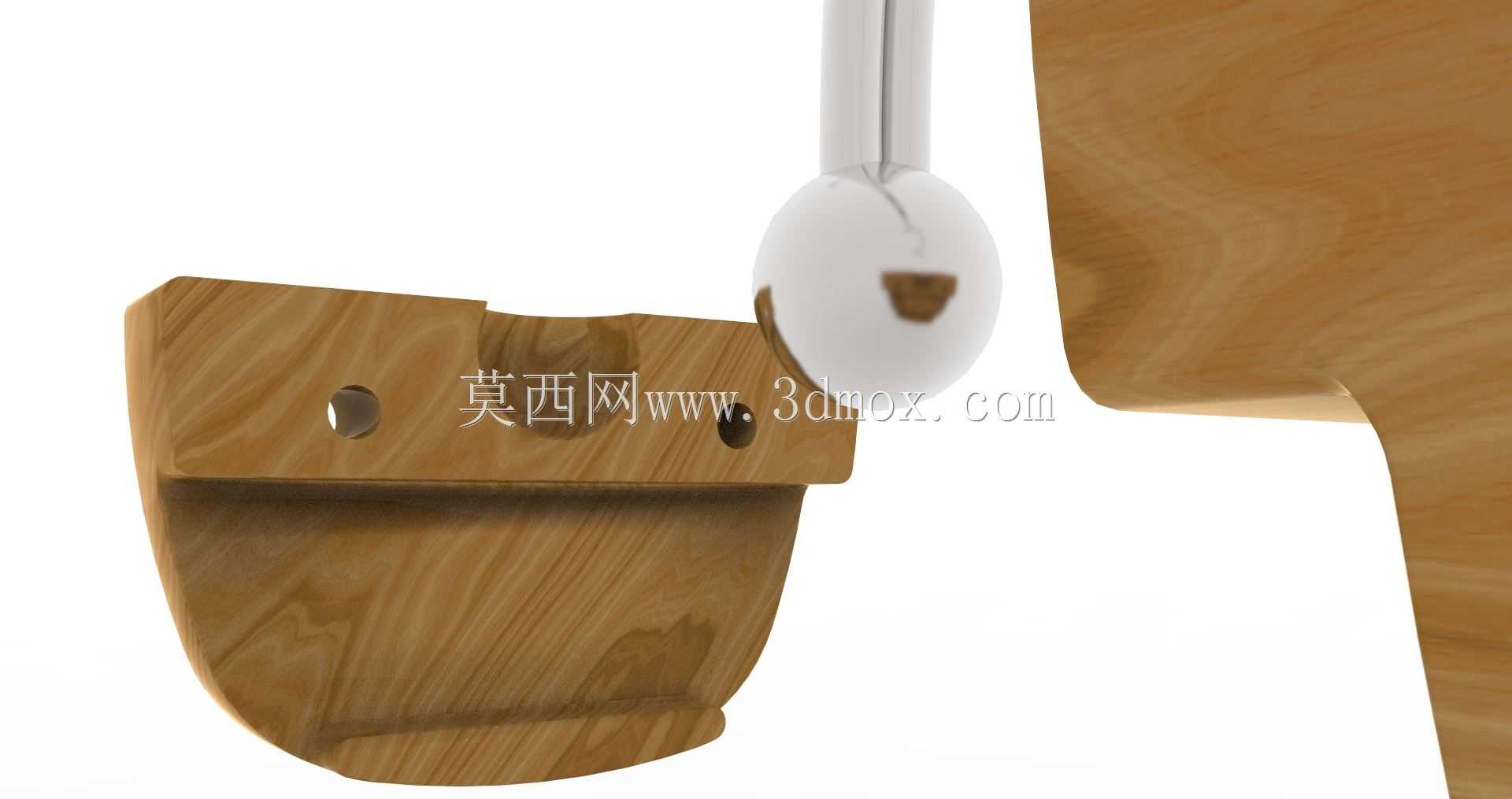

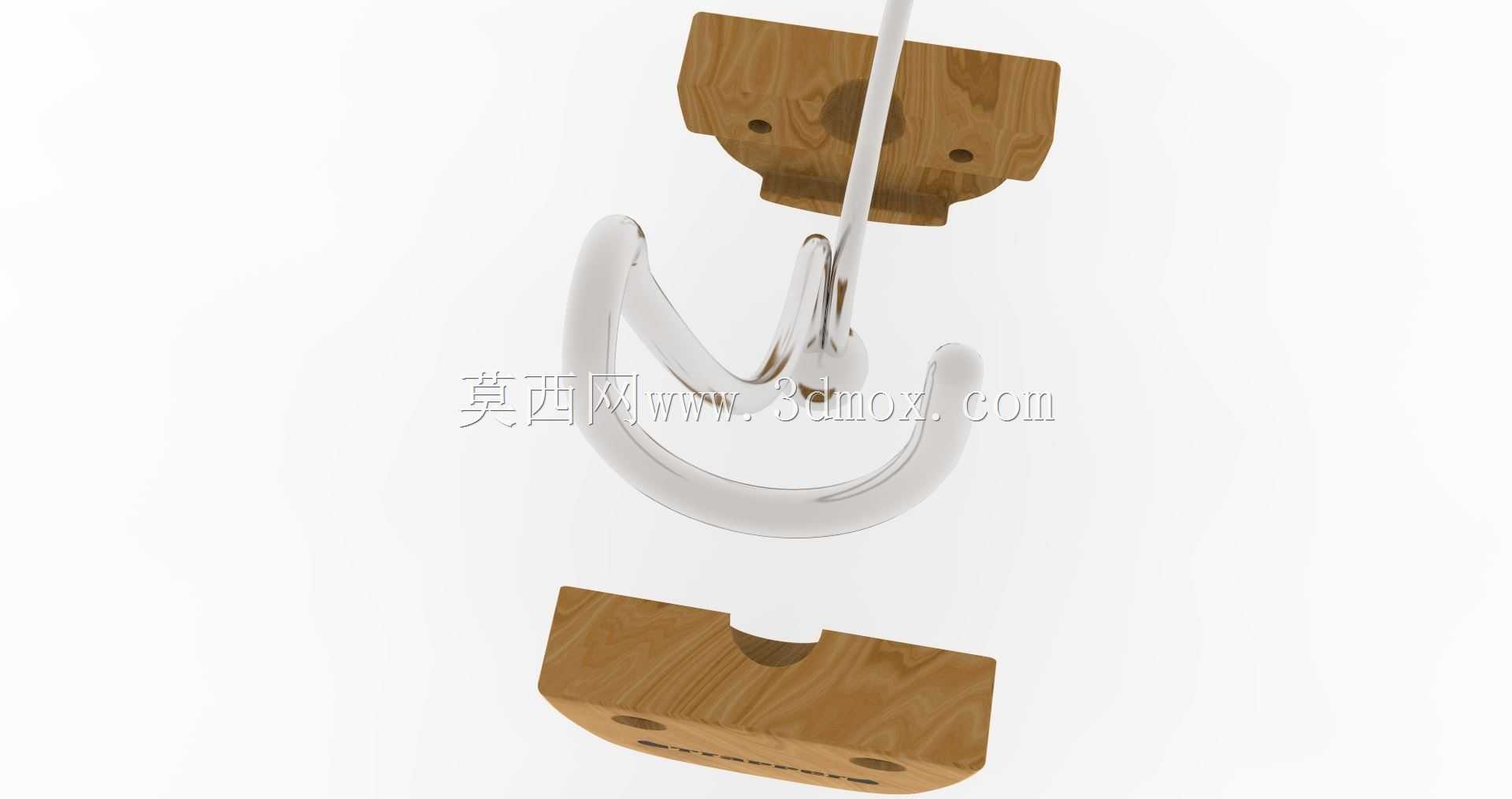

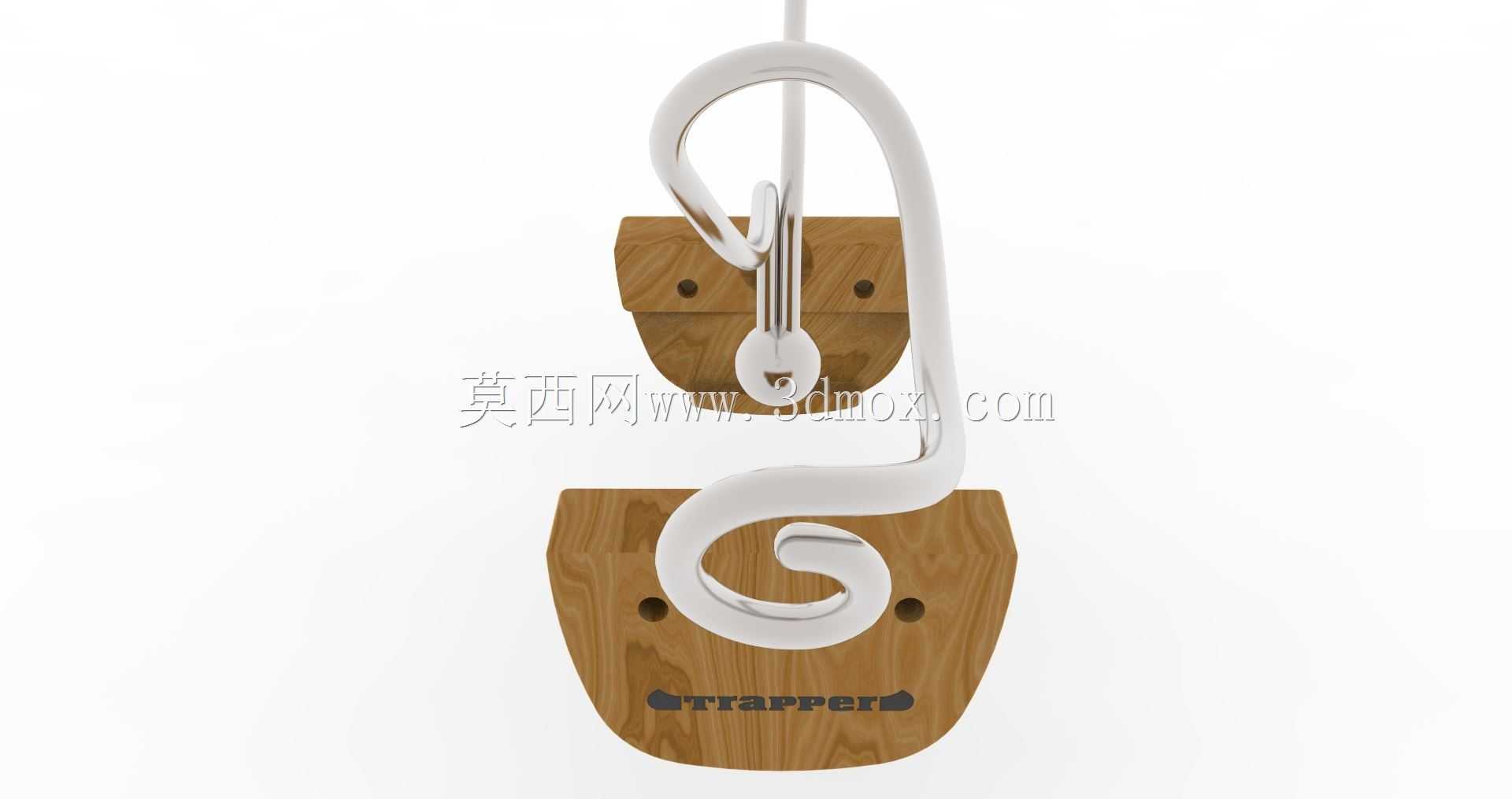

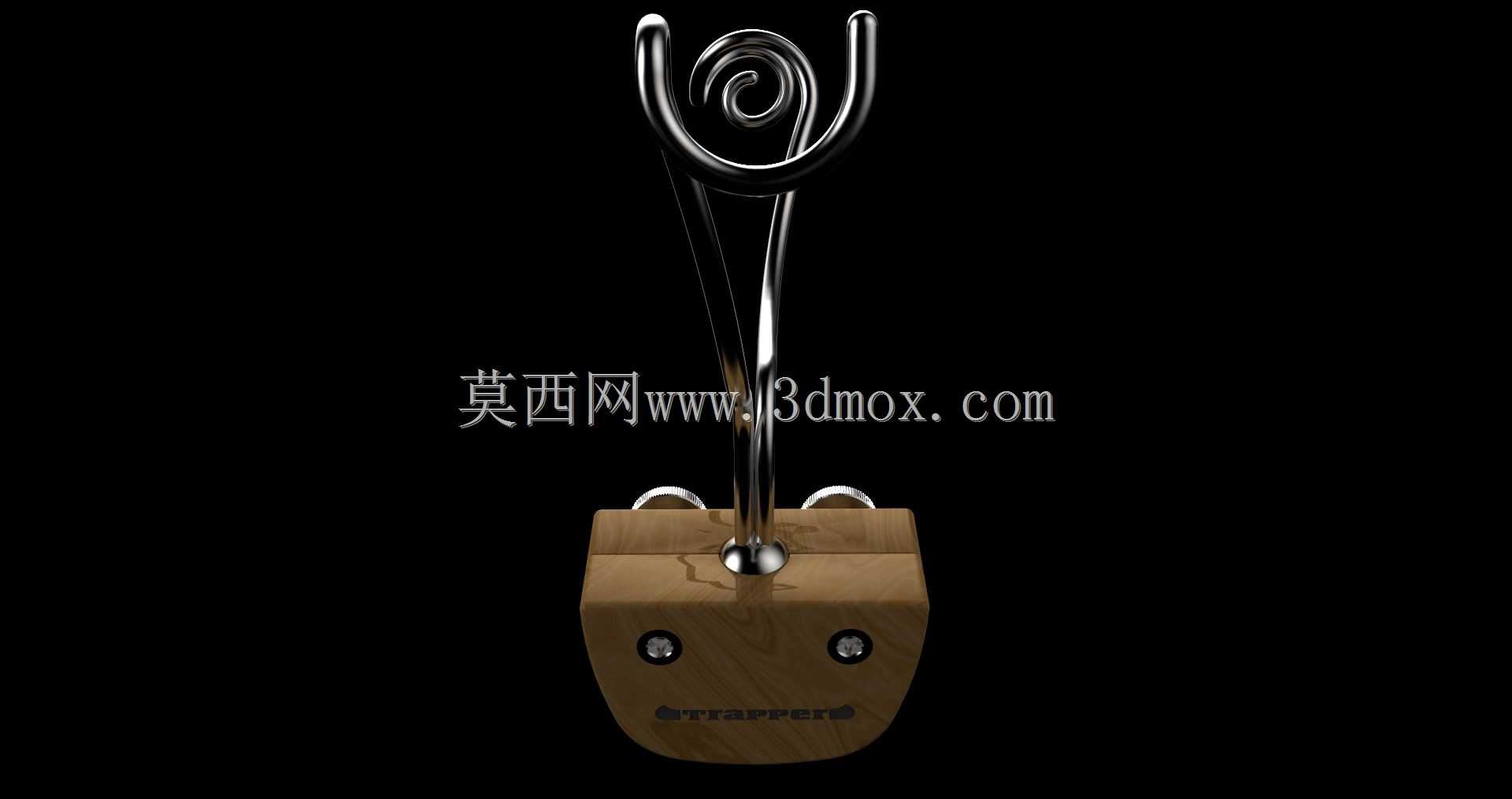

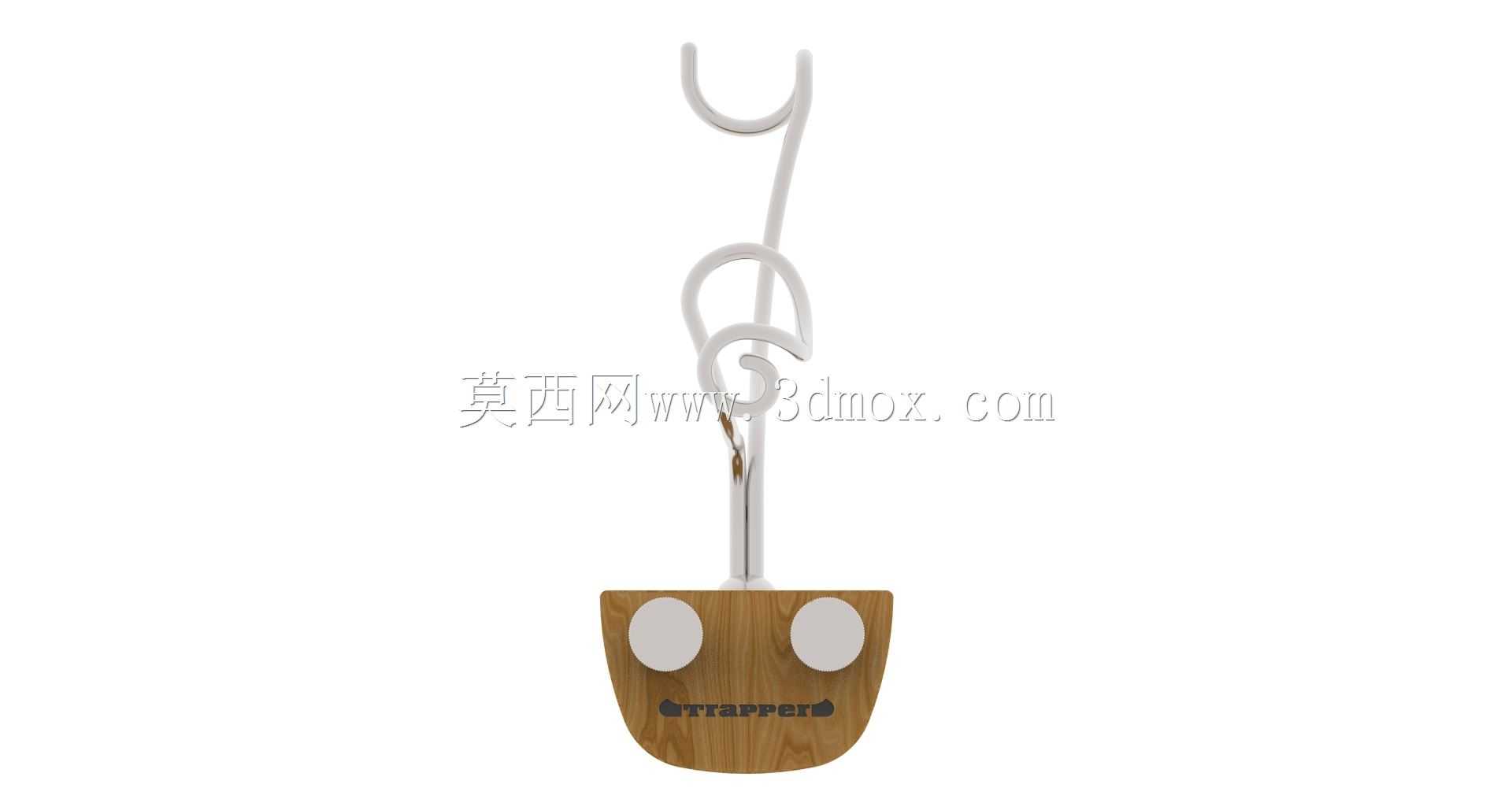

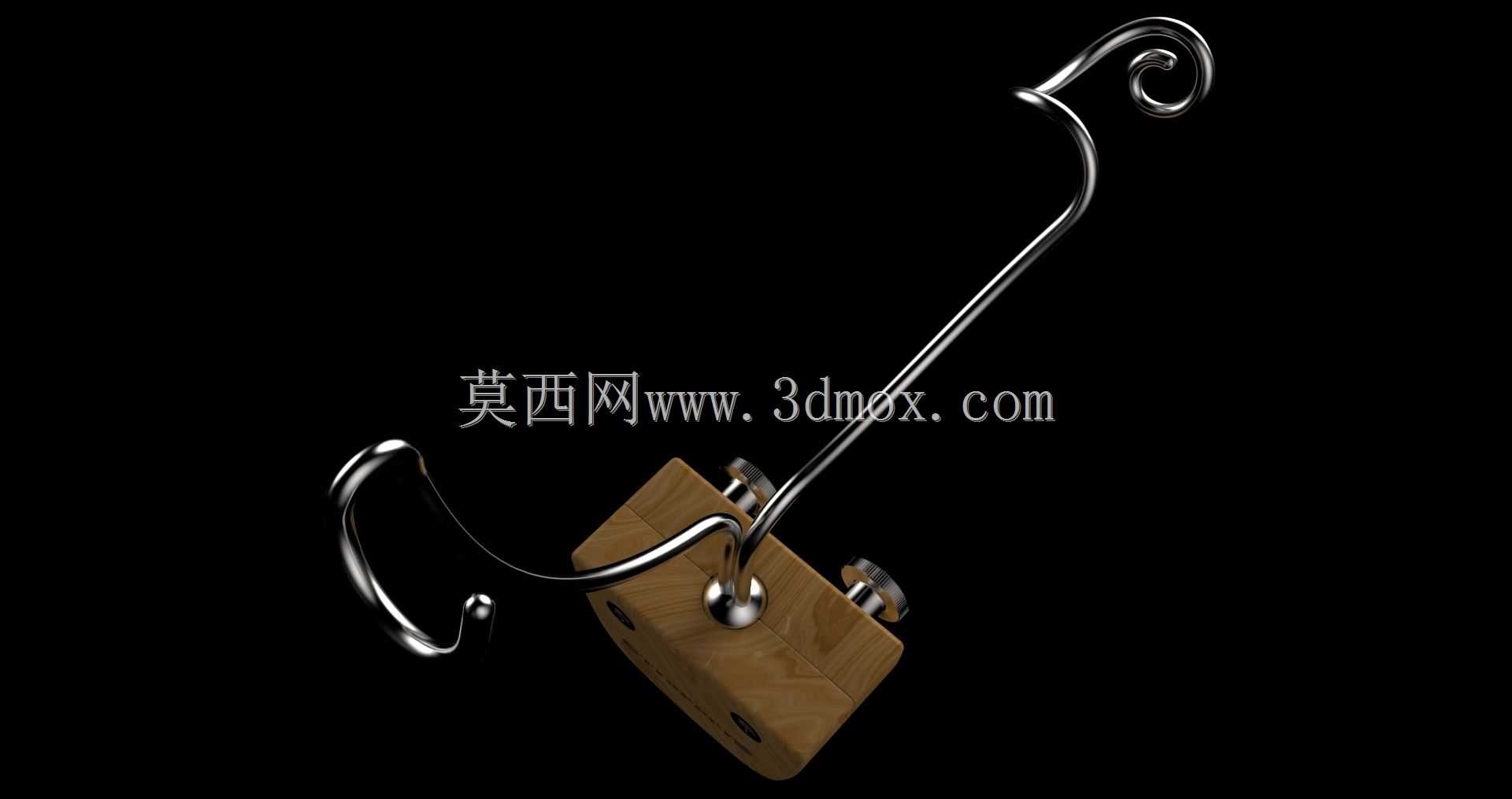

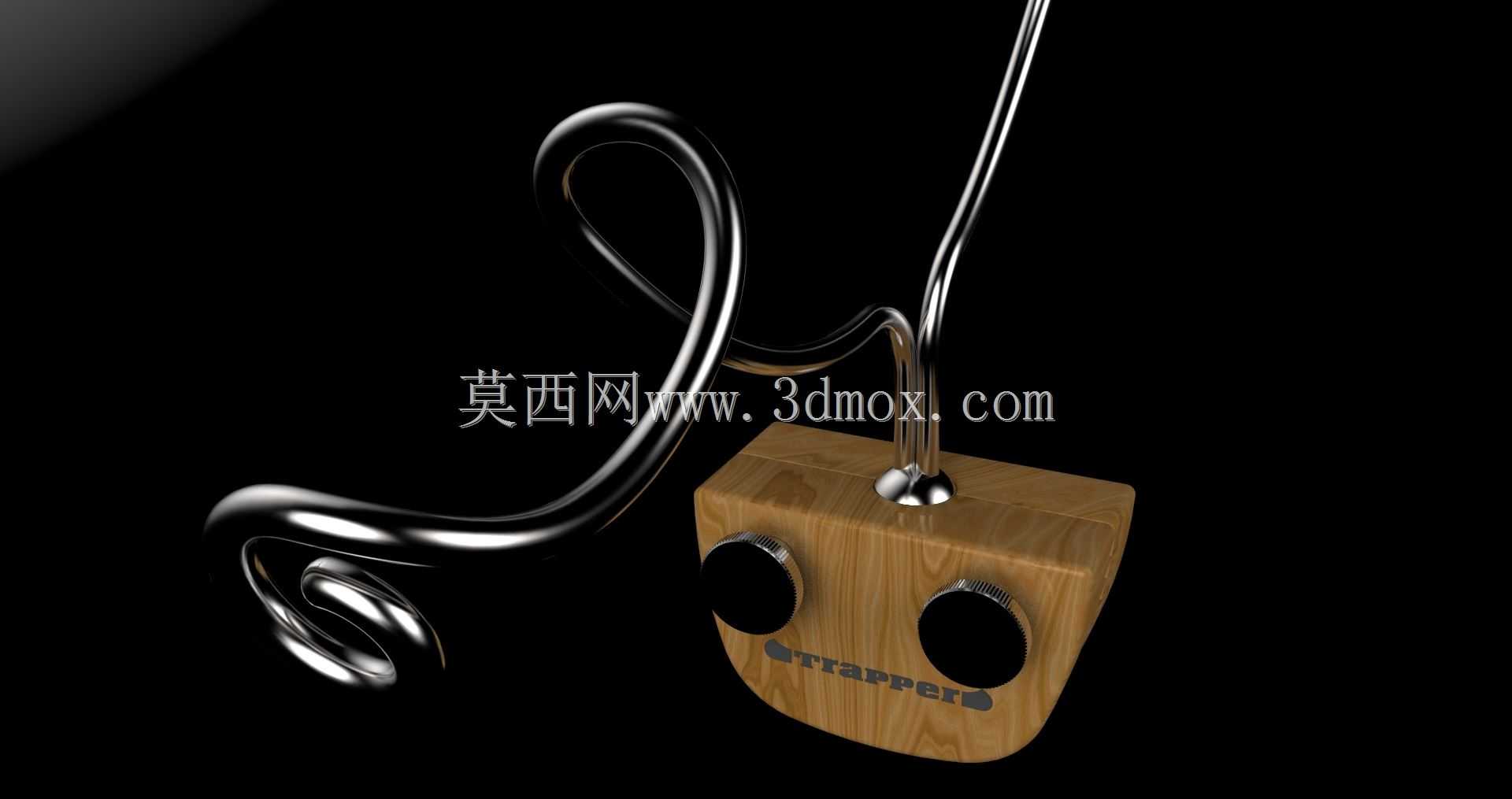

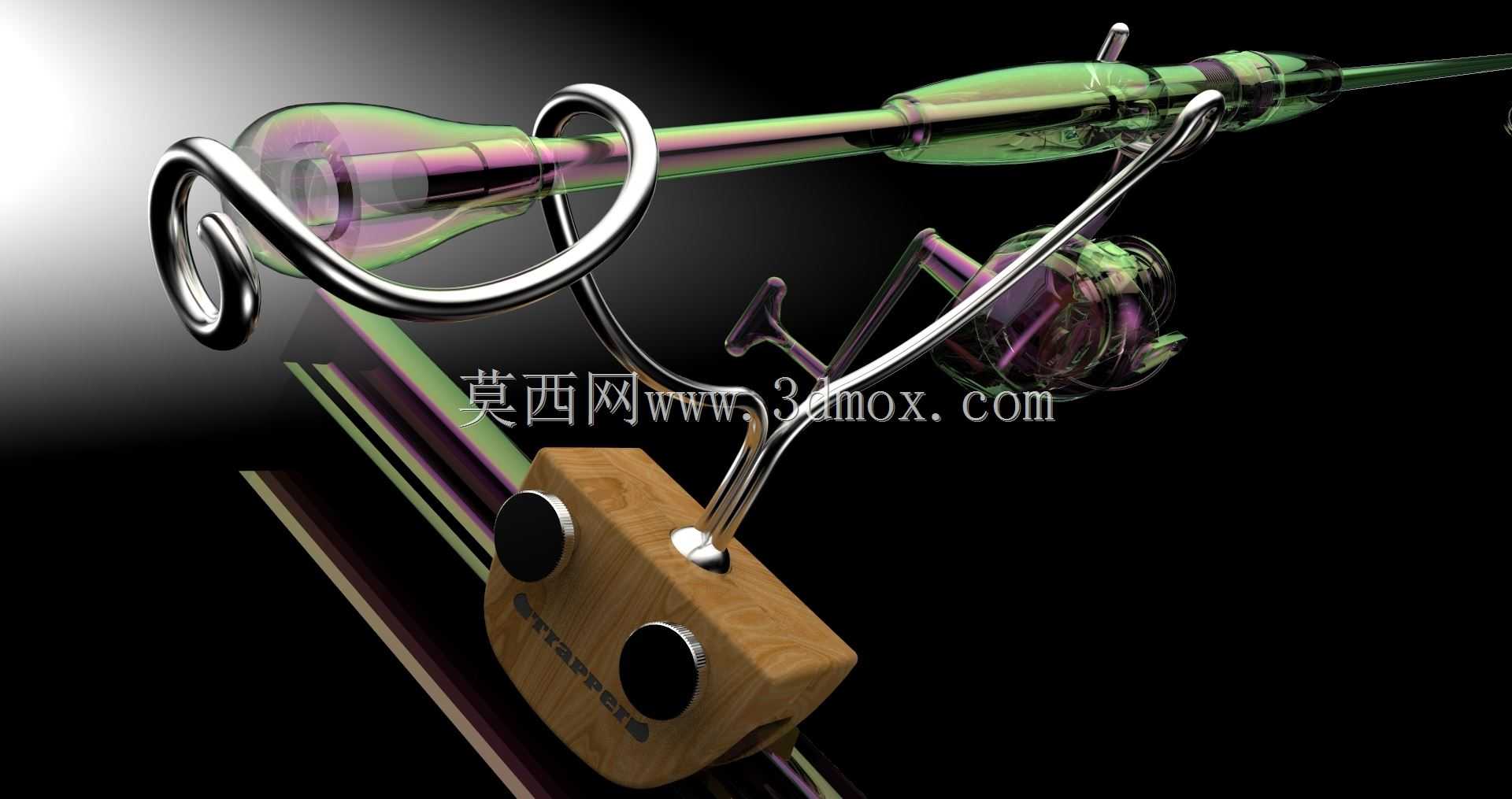

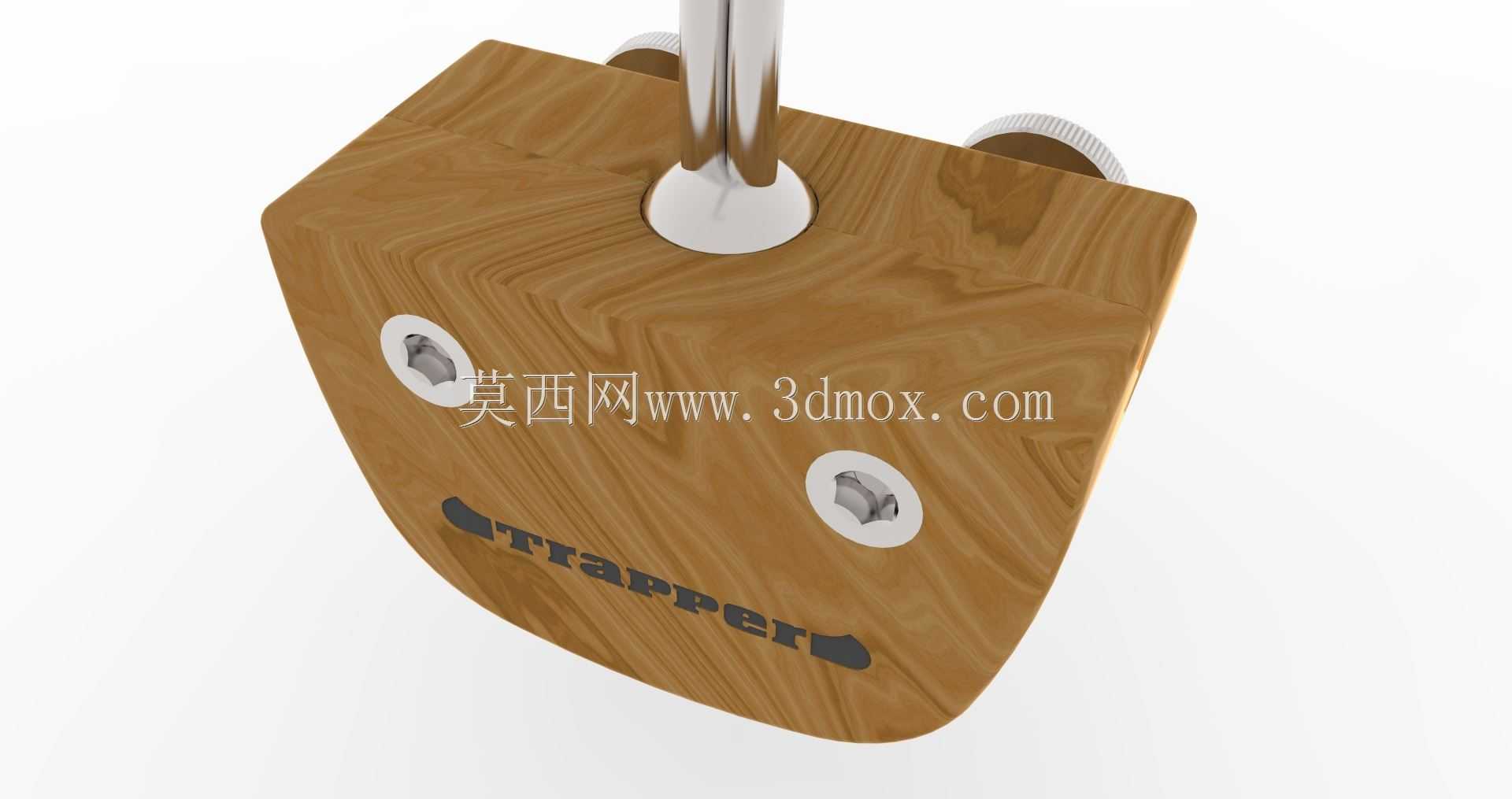

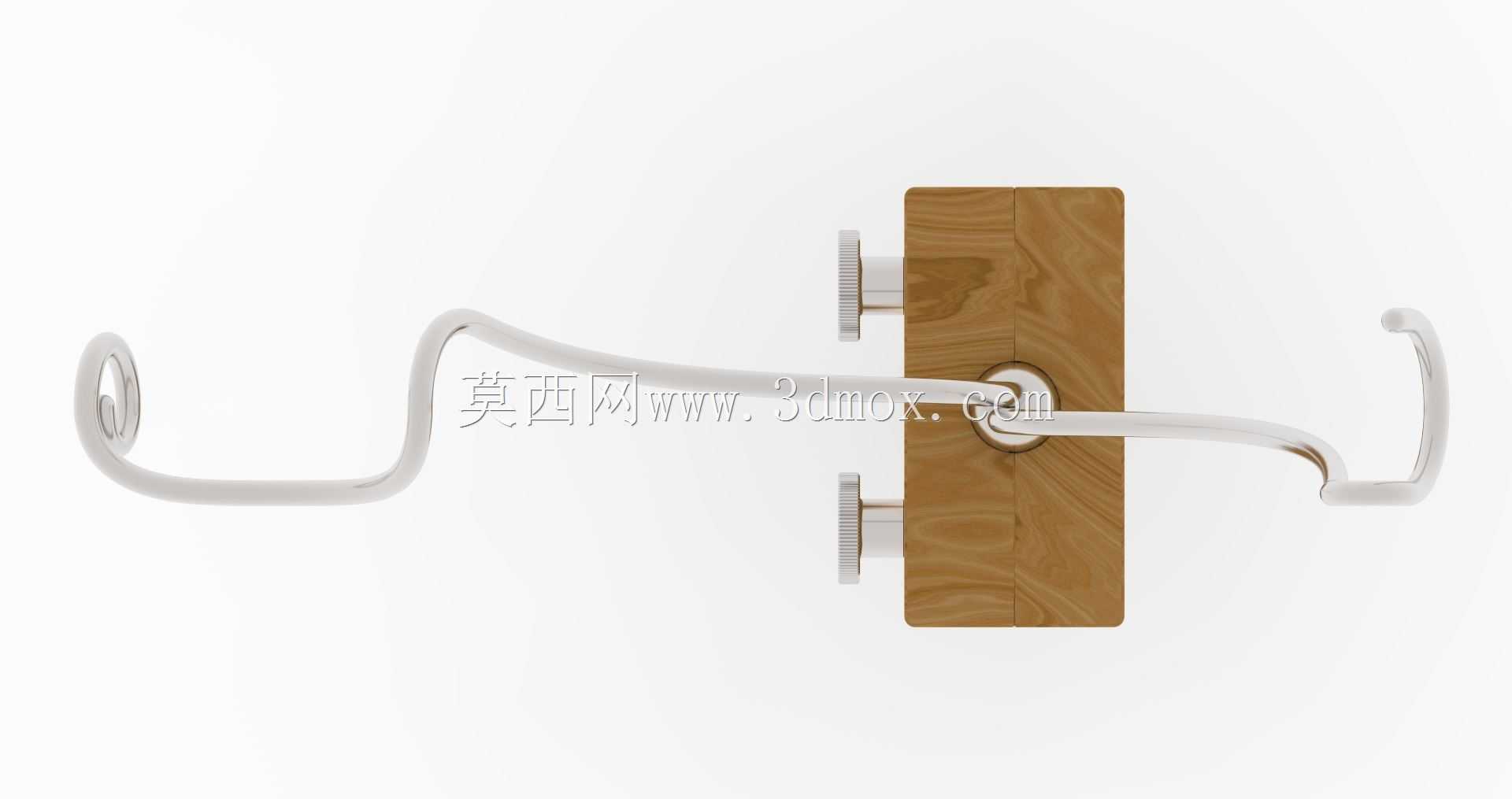

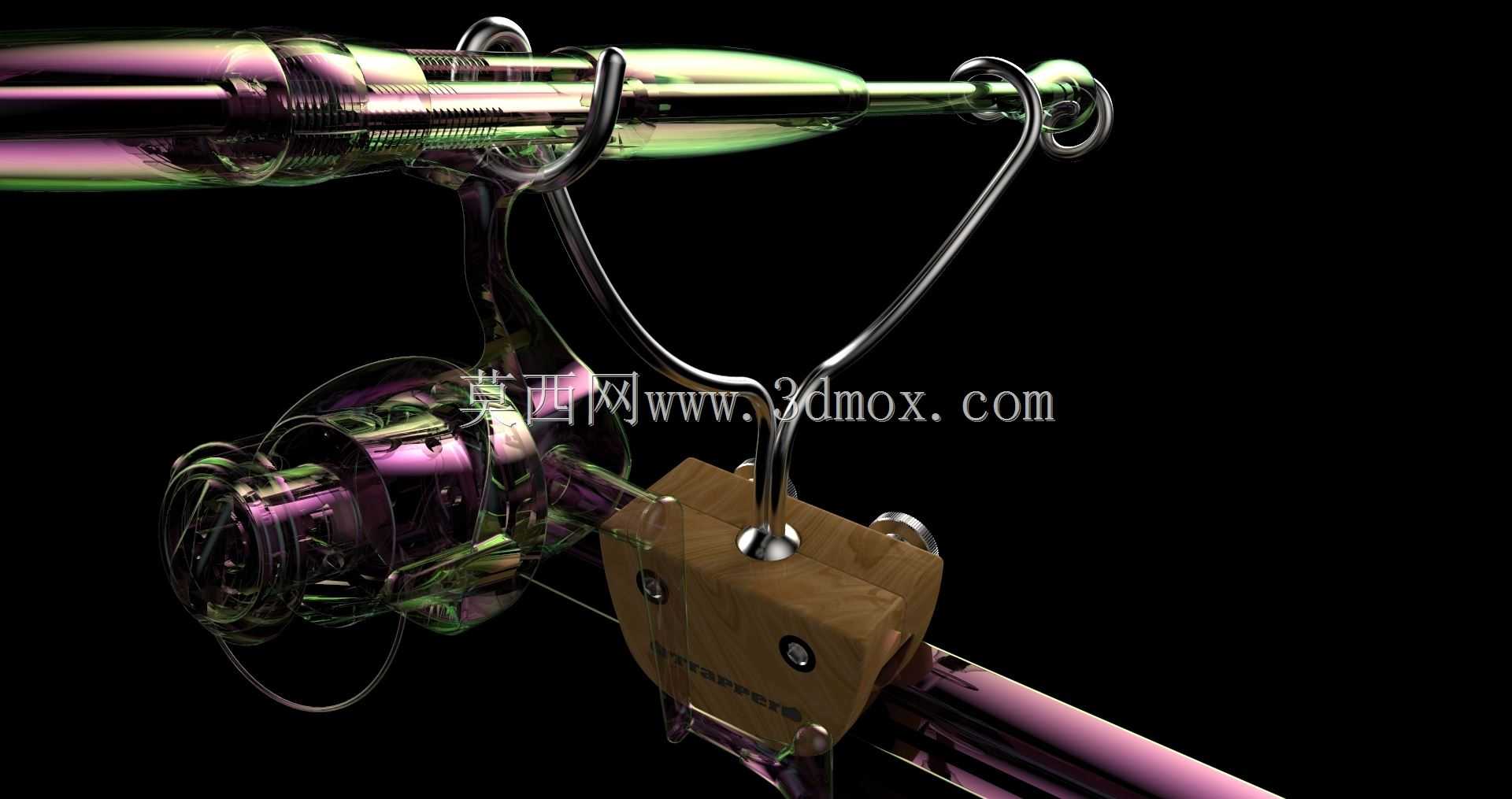

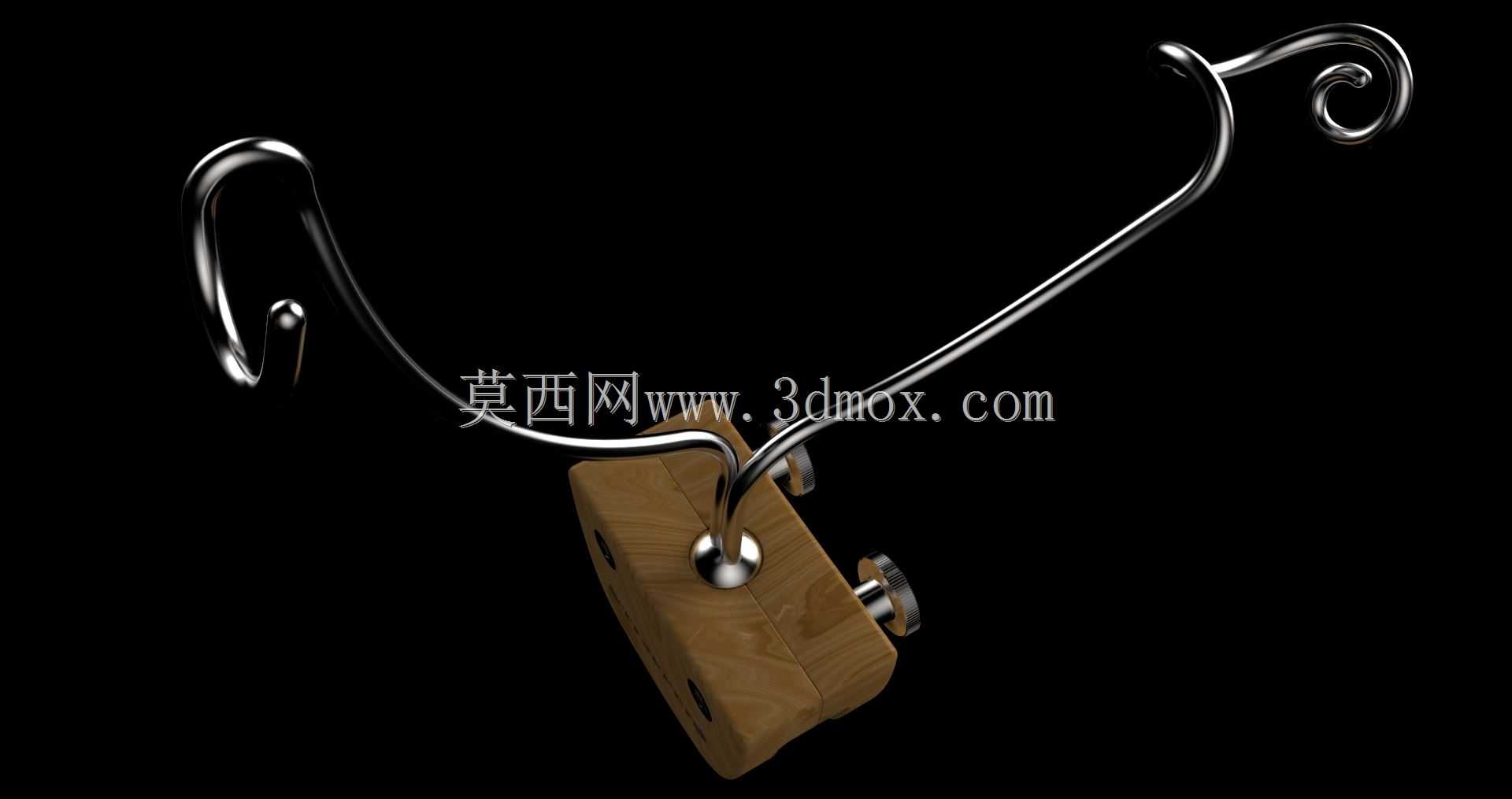

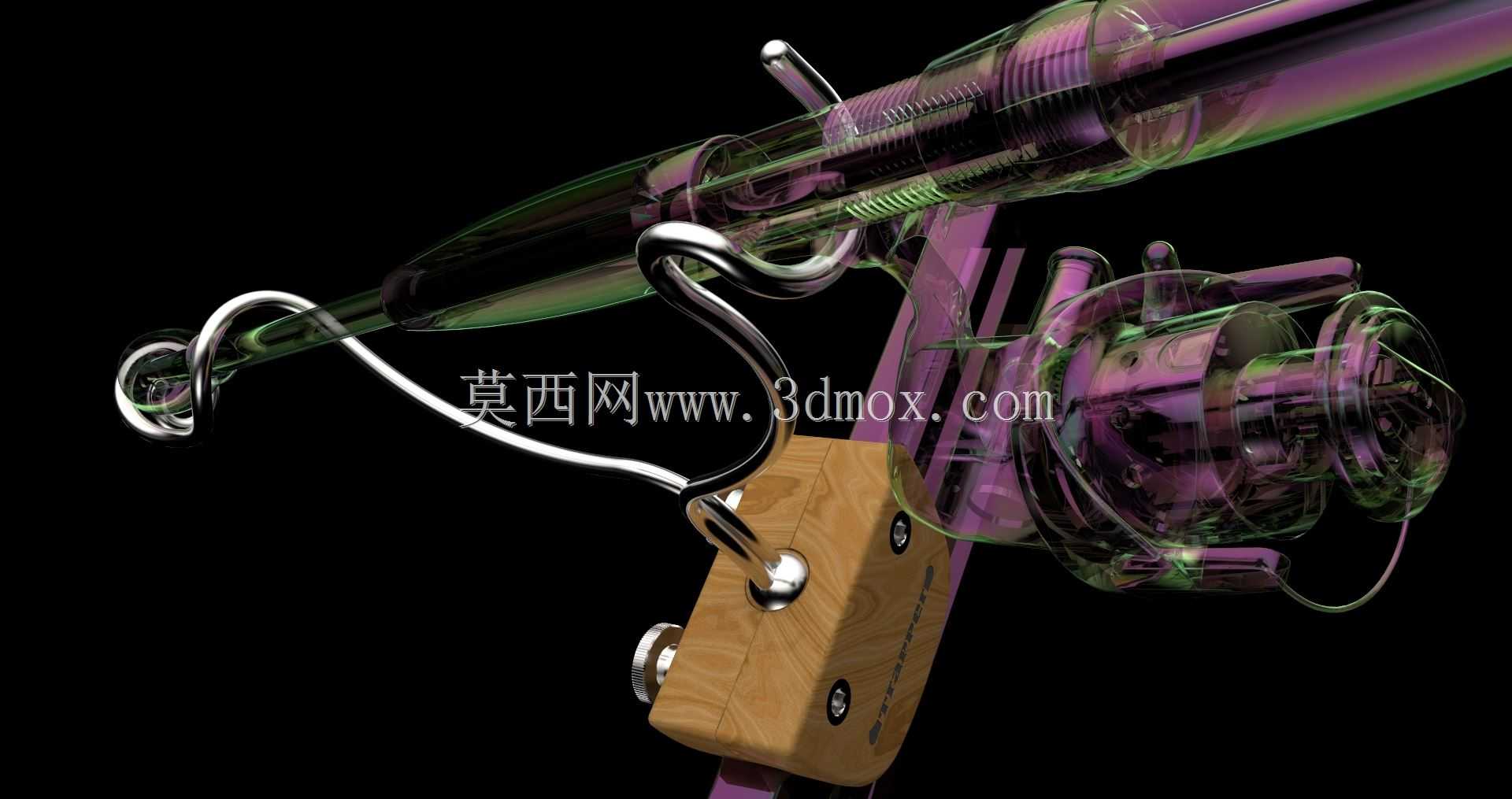

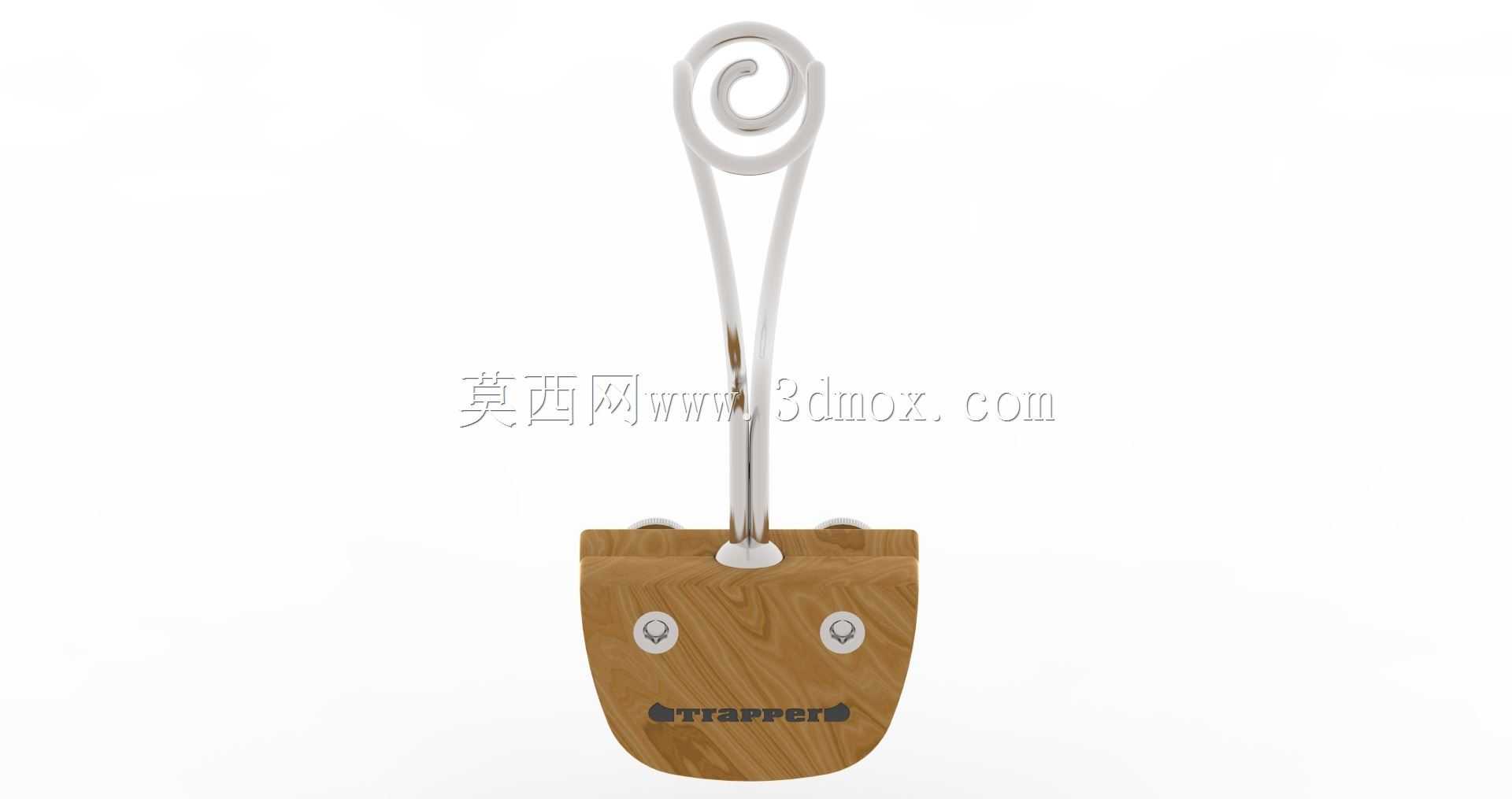

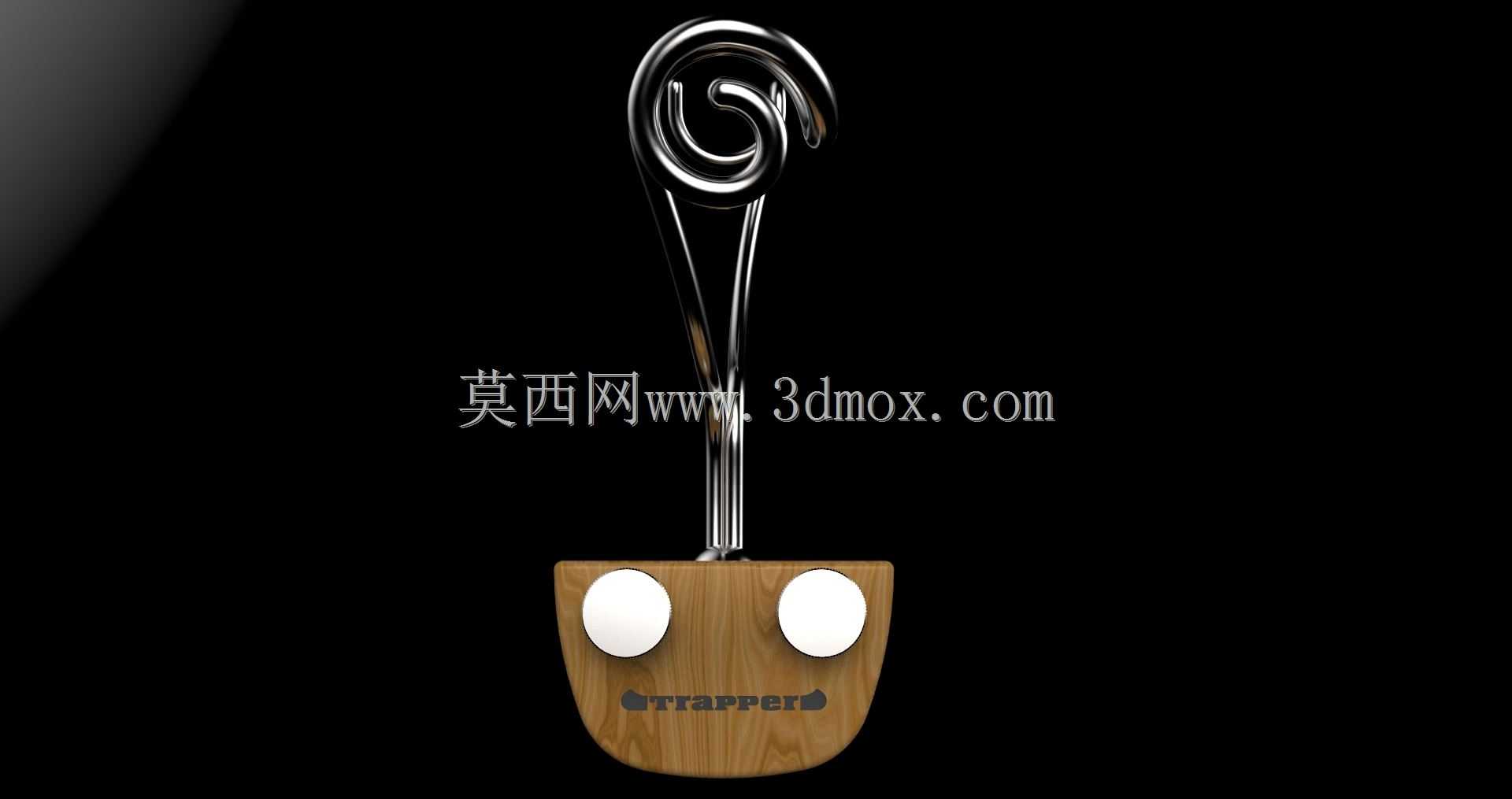

　　支架的承托部分采用了弯制金属线材成型的结构，线材直径经过受力核算，既可以保证承托常规路亚竿、手竿时的结构刚性，不会因为鱼竿自重或者中鱼后的瞬时拉力出现永久变形，又能通过金属线材的弹性形变抵消一部分鱼挣扎时的冲击力，起到缓冲卸力的作用。承托的卷曲结构做了圆滑过渡处理，没有尖锐棱角，不会刮伤鱼竿的漆面或者竿身的导环，卷曲的开口尺寸经过反复调整，既可以方便快速取放鱼竿，又能在船身随水流晃动时避免鱼竿从支架上滑脱。金属线材和木质基座的连接位置，采用了嵌入式的金属固定件，将线材的受力端完全嵌入木质基座内部，避免长期使用后连接位置出现松动、线材脱出的问题，木质基座的边缘全部做了倒圆角处理，不会划伤使用者的手部或者船体表面。

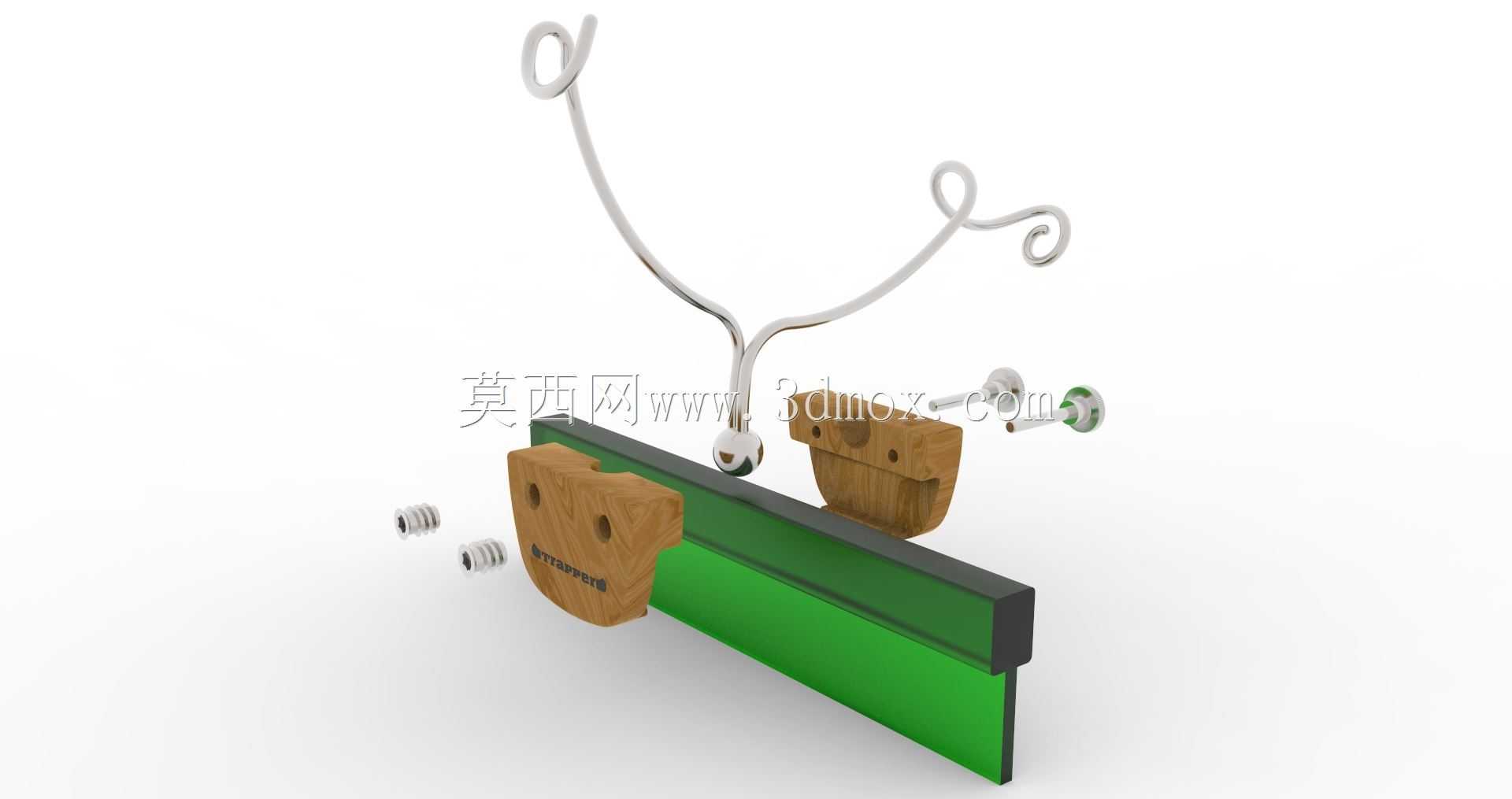

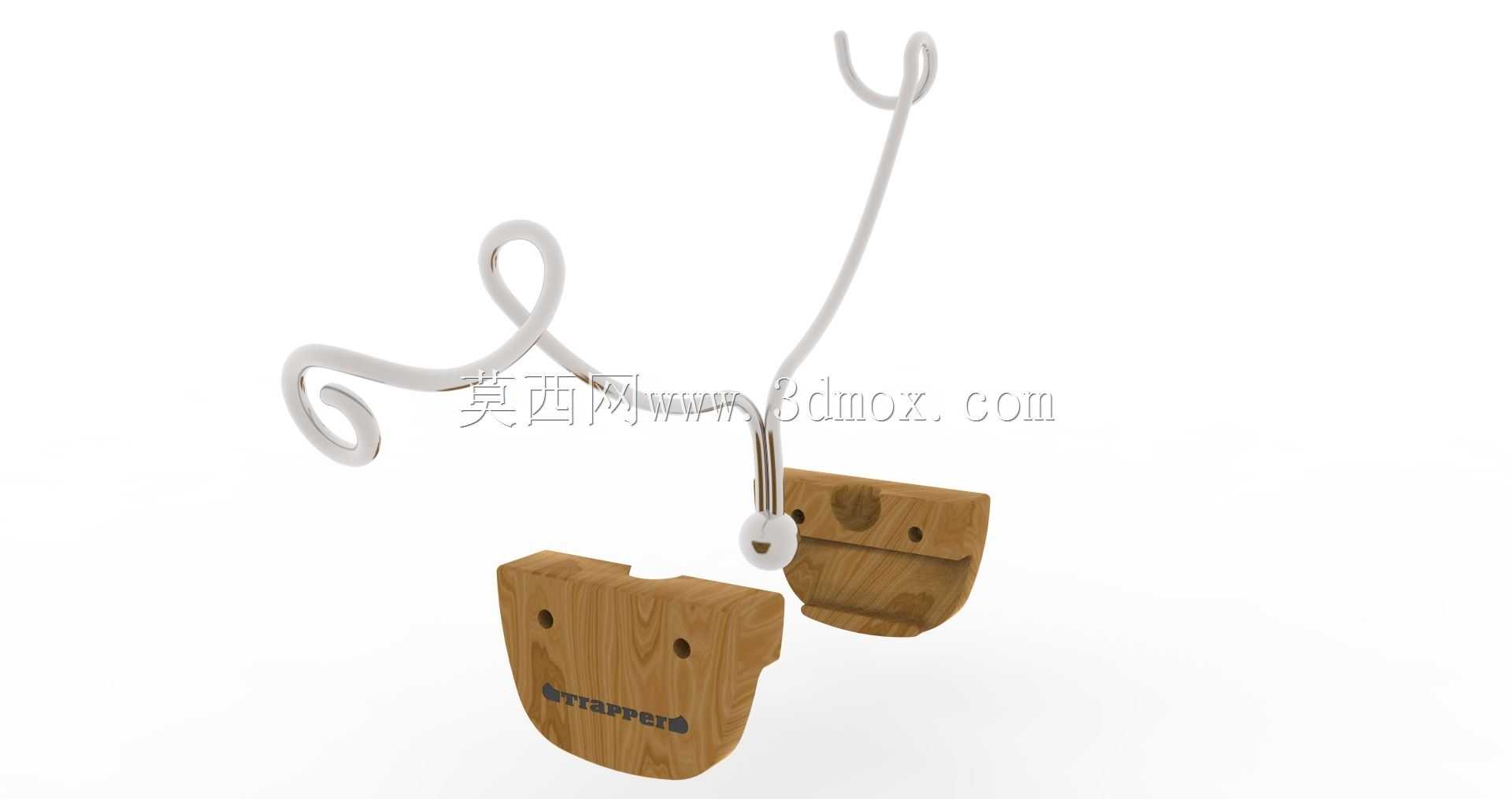

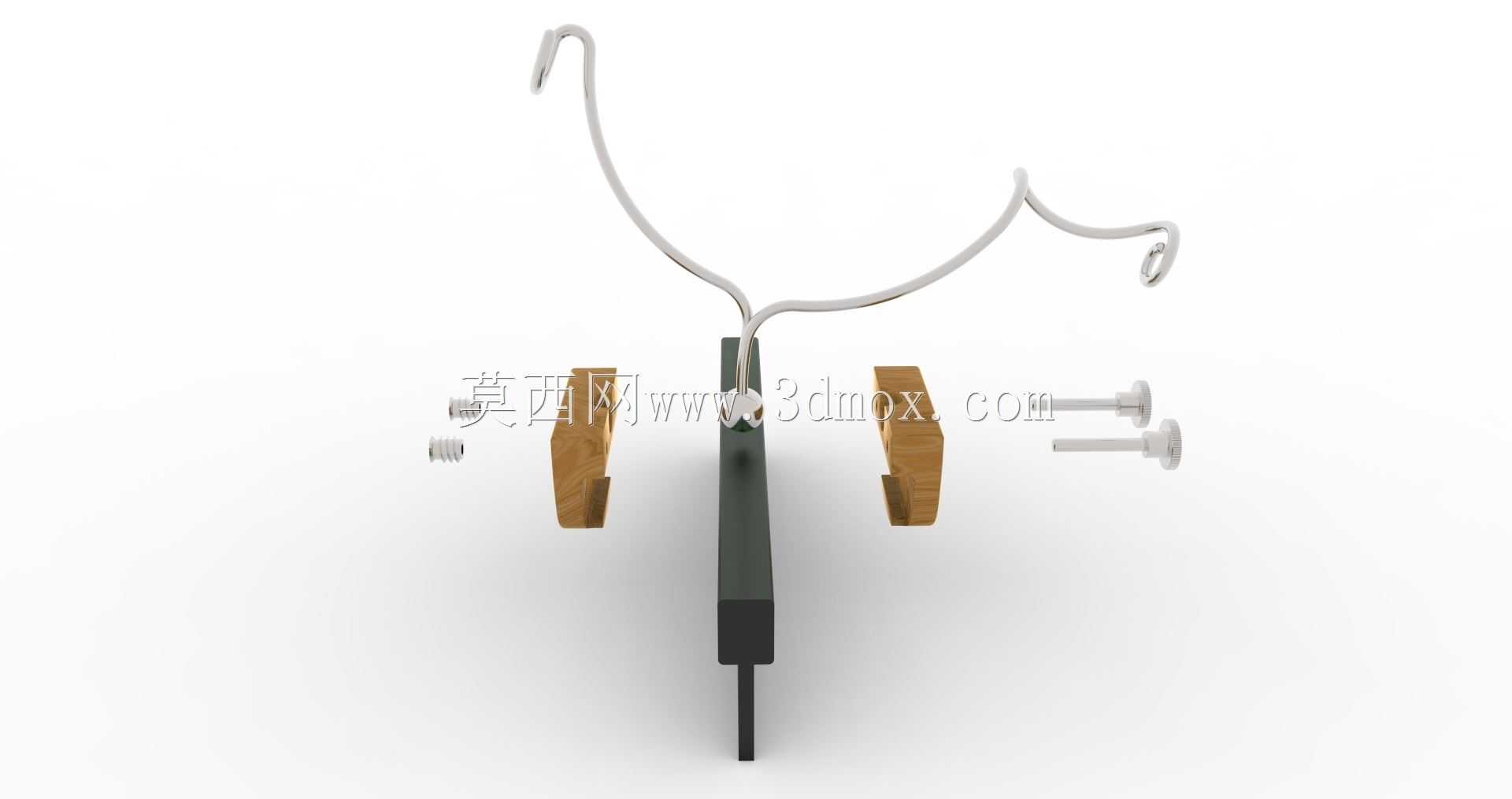

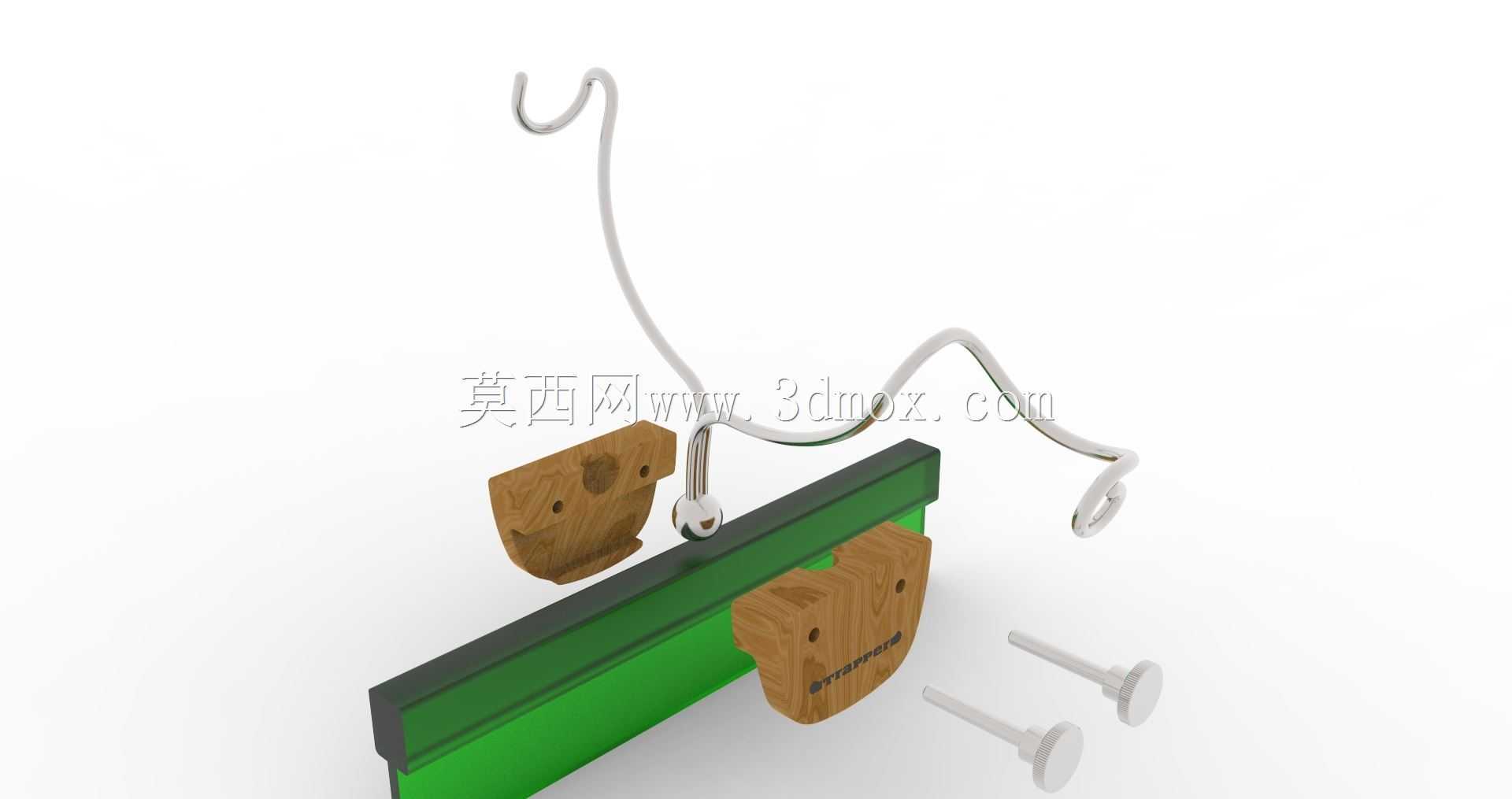

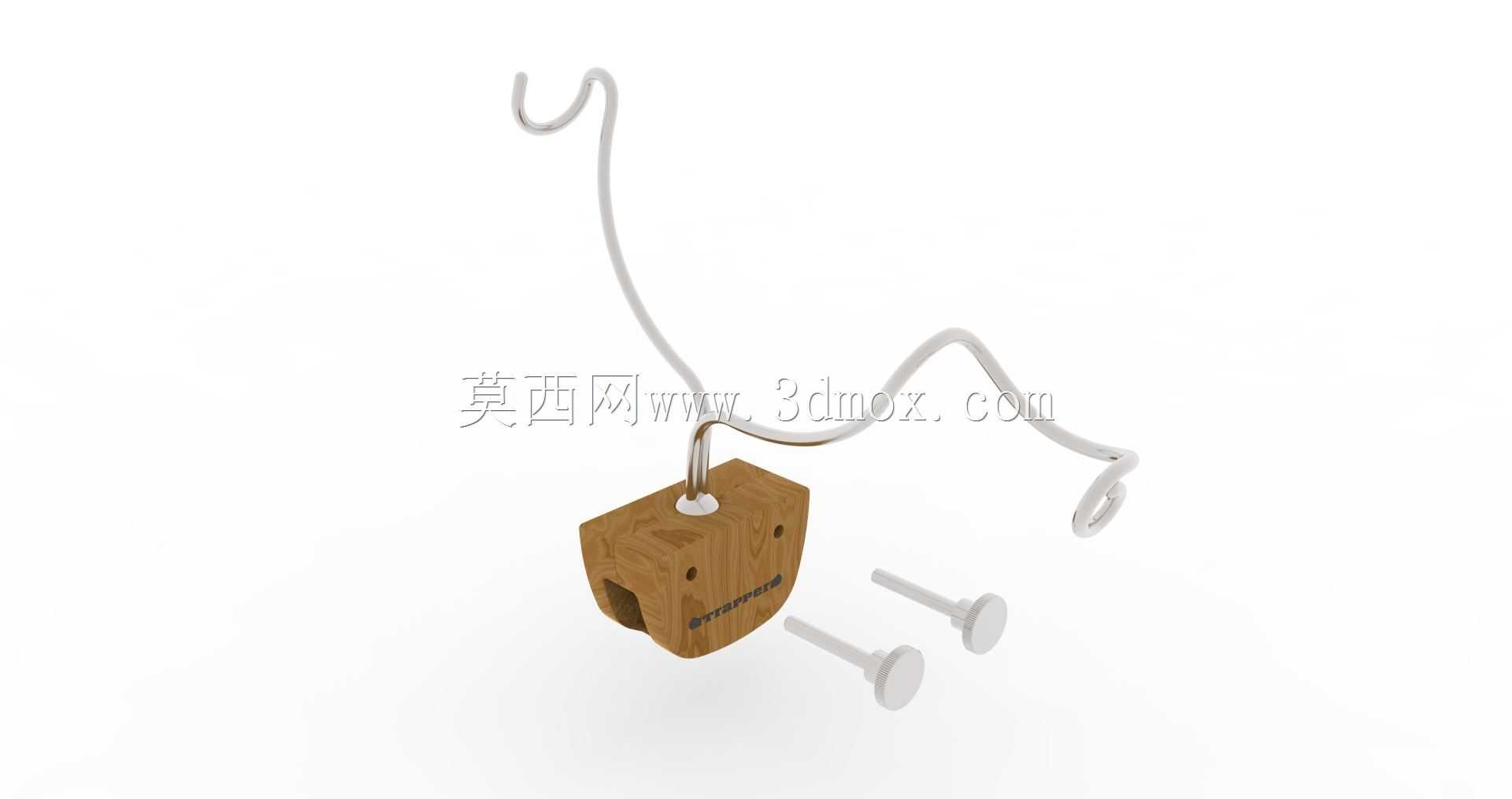

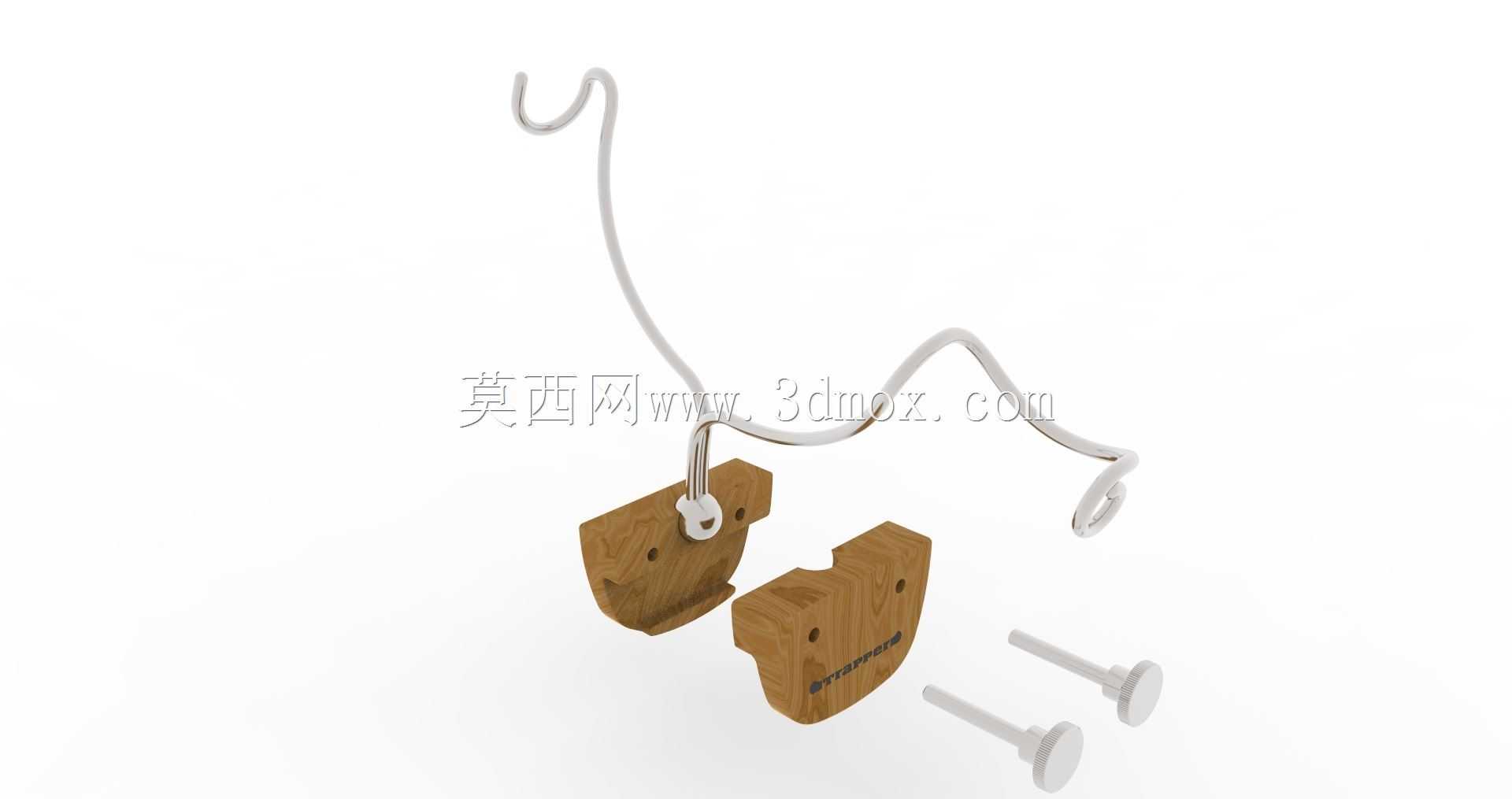

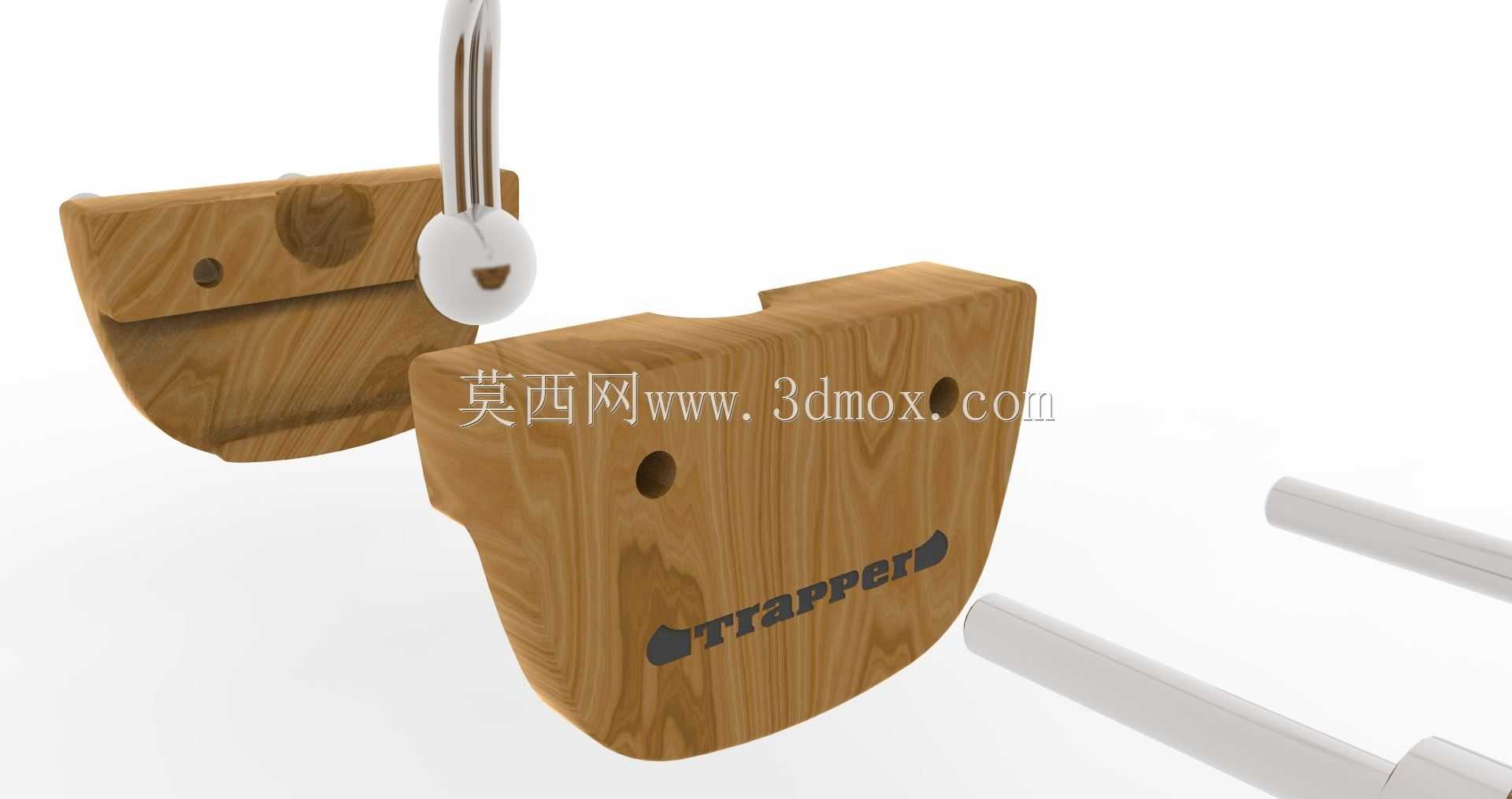

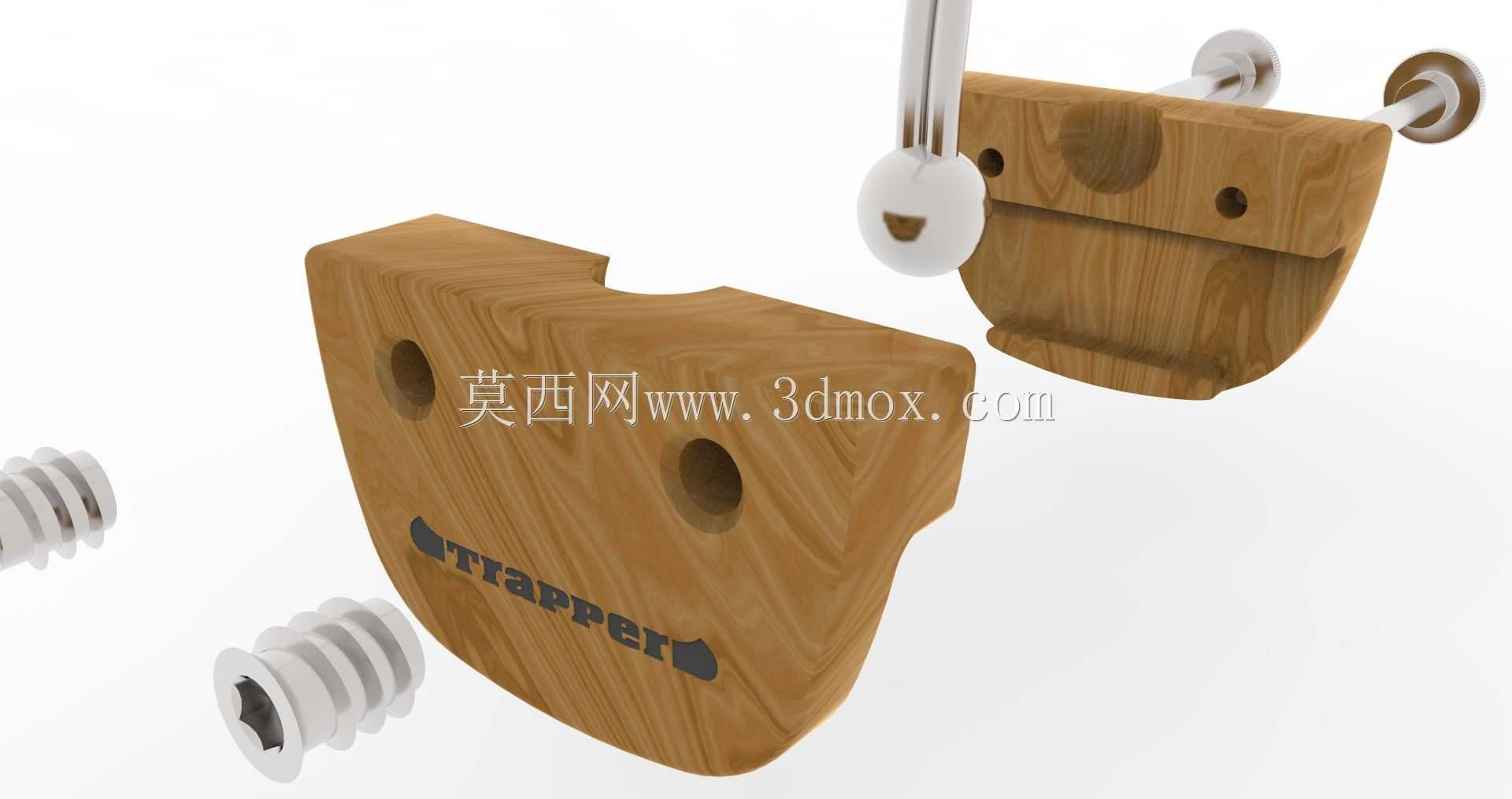

　　从结构设计的逻辑来看，整个支架拆分后只有两个木质结构件、四个标准紧固件以及弯制成型的金属承托件，没有复杂的异形曲面结构，木质部件完全可以通过常规三轴CNC设备一次加工成型，不需要多工位翻面装夹，加工时只需要按照预设的轮廓铣削外形、钻出锁紧件的安装孔以及金属线材的嵌入孔即可，加工门槛低，普通的机加工车间都可以完成生产。金属承托件采用金属线材弯折工艺制作，只需要按照预设的弯折路径制作简易的弯折工装，就可以实现批量生产，不需要开模，小批量试制的成本极低，非常适合户外渔具这类小众细分产品的生产需求。

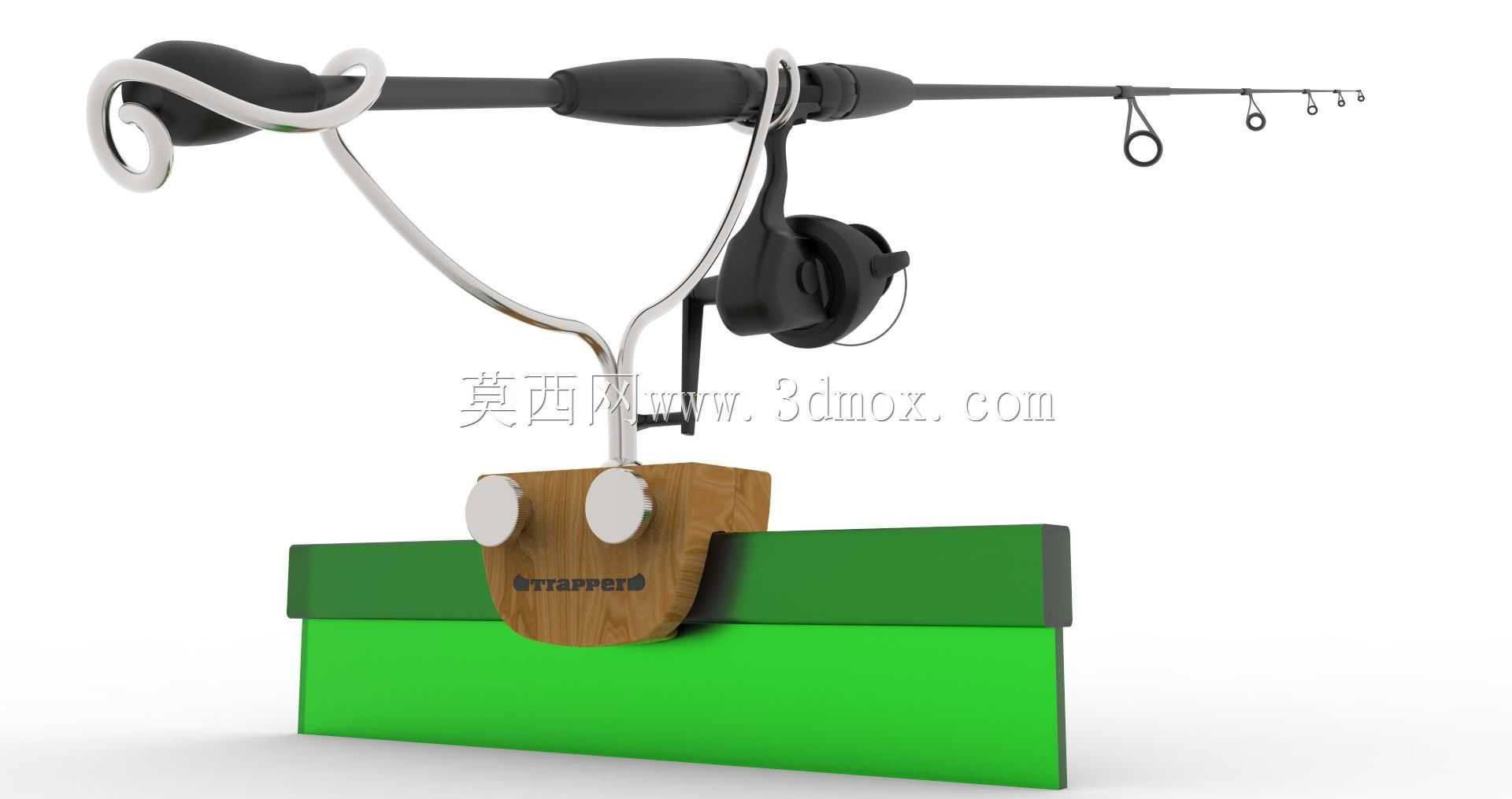

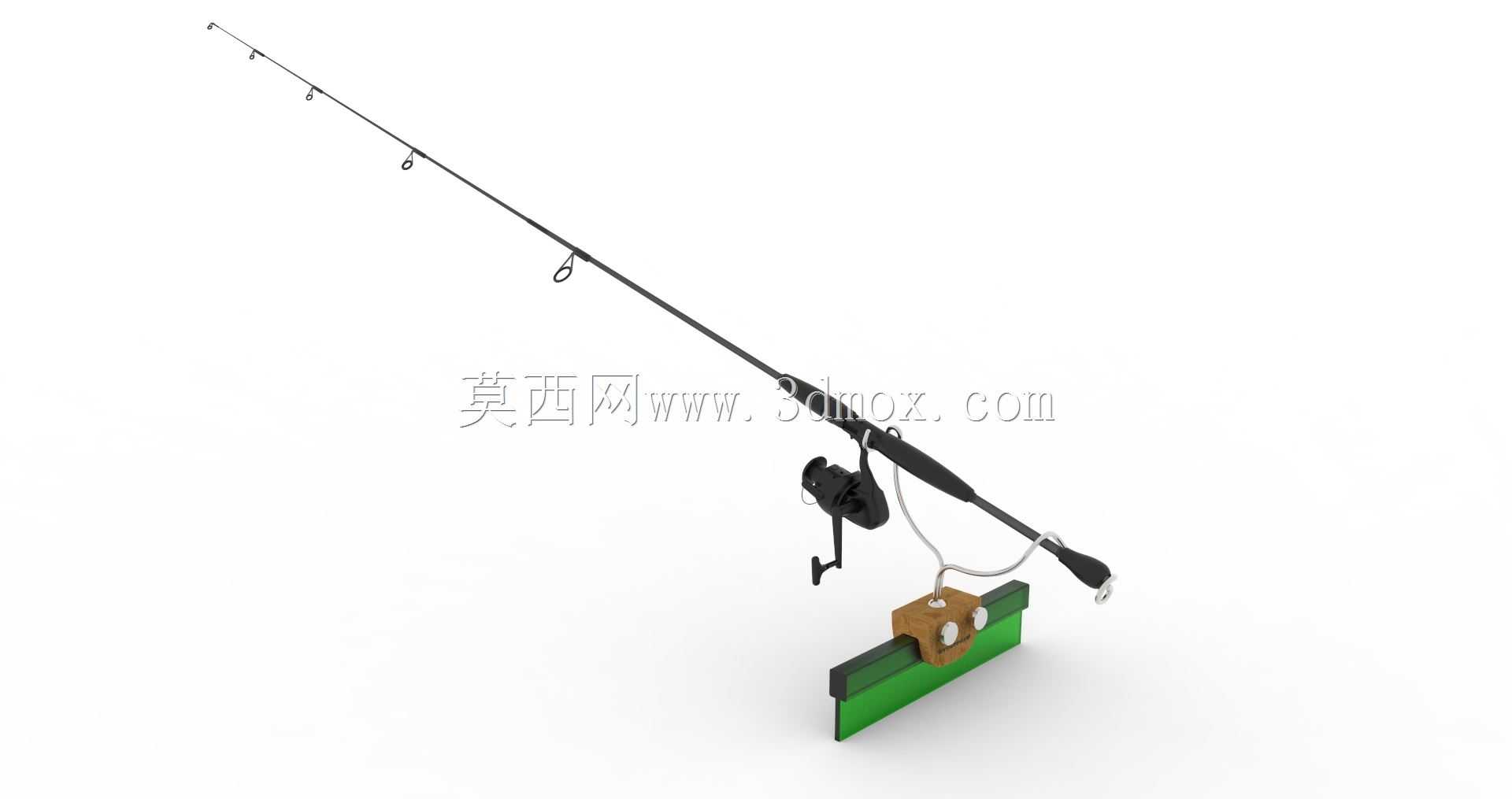

　　在实际使用中，这款支架除了可以固定鱼竿之外，承托的卷曲结构还可以临时挂置抄网柄、鱼锁这类小型垂钓配件，拓展了使用场景。支架整体的重量控制在合理范围内，安装在独木舟舷边时不会造成船体明显的侧倾，不会影响小型船只的航行稳定性。考虑到水上使用的环境，金属部件全部采用防锈材质，木质基座也做了防水封边处理，可以耐受淡水环境下的长期浸泡，不会因为受潮出现变形、腐烂的问题。安装时不需要额外的辅助工具，只需要手动旋紧锁紧旋钮就可以完成固定，即使是没有机械安装经验的普通垂钓爱好者，也可以快速完成安装调整。支架的承托角度经过人体工学优化，鱼竿放置后竿梢的高度刚好适合观察鱼汛，不需要使用者长时间抬头或者低头，长时间作钓也不会产生颈部疲劳。
