单坡式露天钢结构桁架顶棚设计

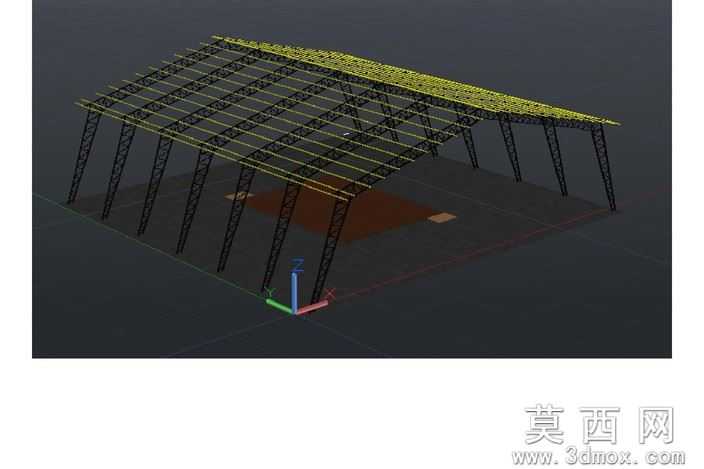

本作品为单坡式露天钢结构桁架顶棚的三维设计模型，整体采用参数化三维建模方式完成搭建，建模过程中严格遵循钢结构工程的常规设计逻辑，先定位整体场地的基准坐标，以红色X轴、绿色Y轴、蓝色Z轴的三维坐标系为基准，确定顶棚的整体覆盖范围与坡度走向。模型的支撑体系采用变截面斜向钢柱设计，每一组支撑柱都按照单坡排水的倾斜角度设置，柱脚落点与场地边界精准对齐，柱身采用桁架式镂空结构，在保证支撑强度的同时有效降低结构自重，减少钢材用量。屋面承重体系采用纵横交错的桁架梁布局，纵向主桁架沿坡度方向通长布置，承担屋面的主要竖向荷载，横向次桁架垂直于主桁架等距排布，将屋面荷载均匀传递至两侧的支撑柱上，主次桁架的连接节点都做了简化的刚性连接模拟，还原实际工程中的节点受力逻辑。屋面面层采用轻质檩条搭配覆盖层的设计，檩条沿横向次桁架等距固定，上方的屋面覆盖层按照单坡坡度顺滑延伸，从高侧到低侧形成连贯的排水坡面，避免出现积水凹陷的结构问题。渲染阶段采用深色哑光地面作为场景基底，支撑钢柱赋予深灰色金属材质，还原钢结构防锈漆的真实质感，屋面桁架与檩条赋予黄绿色金属漆面，清晰区分不同结构层级，同时突出屋面结构的整体轮廓，场景采用柔和的漫反射光照，避免金属材质出现过强的反光干扰结构展示，视角选取斜向等轴测视角，能够同时展现顶棚的平面覆盖范围、支撑柱排布逻辑与屋面坡度形态，完整呈现整个钢结构顶棚的空间结构关系。设计过程中充分考虑露天场馆的使用需求，整体结构无多余内柱，覆盖区域内形成完整的无遮挡开放空间，可作为露天活动场地、临时堆场或者通道雨棚使用，结构的杆件排布都经过规整化处理，所有杆件的间距、规格都保持统一，既符合钢结构模块化加工的生产要求，也让整体结构外观整齐协调，同时单坡的设计形式能够让屋面雨水快速排向低侧，减少屋面防水的压力，适配多数户外场地的排水条件。
