户外露营收水装置三维结构设计

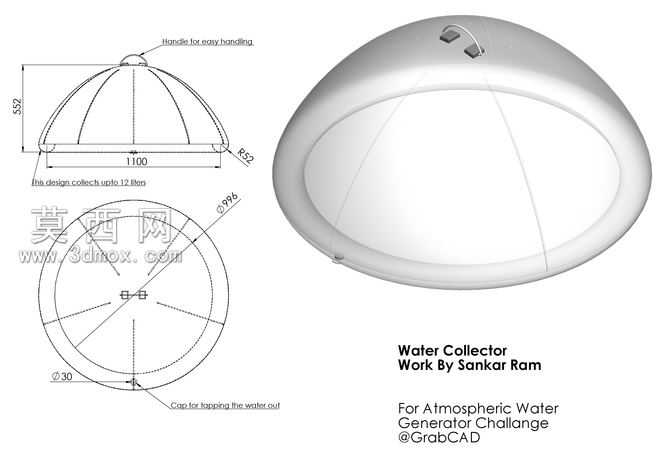

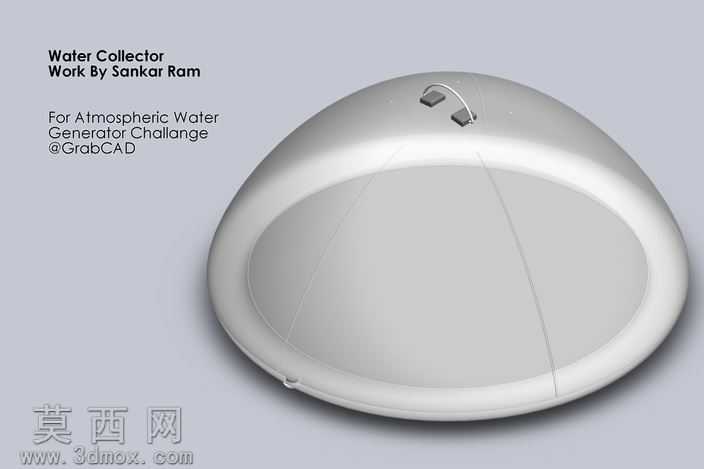

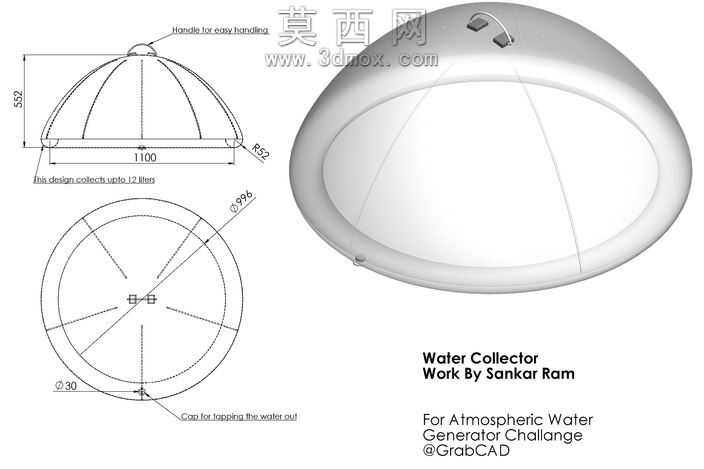

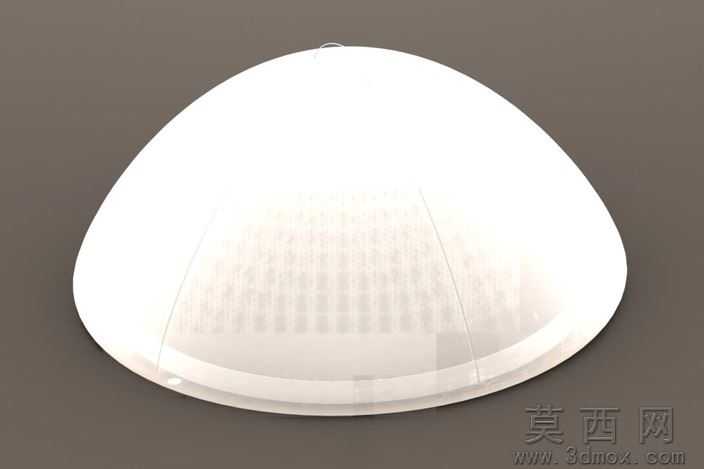

该模型采用SolidWorks完成全参数化三维建模，整体为半球形穹顶结构，建模阶段先通过草绘绘制出直径1100mm、高度552mm的半球轮廓，对边缘做R52mm的圆角过渡处理，顶部预留直径30mm的提手安装位，提手结构做了人体工学弧度优化，方便户外场景下的搬运与挪动。穹顶底部边缘设计有环形集水槽，槽体做3°的内倾坡度，可引导冷凝形成的水珠顺着穹顶内壁顺滑汇入槽内，避免水流外溢造成水资源浪费。材质设置上，穹顶主体选用添加纳米冷凝涂层的透明塑料材质，渲染时调整材质的透明度为85%、粗糙度为0.12，模拟出高透易凝水的表面特性，既可以直观展示内部集水空间，也还原了实际产品的材质质感；底部集水槽选用食品级浅灰色哑光塑料材质，粗糙度设置为0.6，和穹顶材质形成视觉区分，提手部分采用深灰色硬质塑料材质，边缘做圆角处理避免尖锐棱角。结构设计上，整体无额外电力或机械驱动部件，依靠穹顶表面的纳米涂层实现空气中水汽的自然冷凝，整体储水容量可达12升，可满足户外活动的基础取水需求。建模过程中对所有配合面做了公差校验，穹顶与底部集水槽采用卡扣式连接结构，无需额外紧固件即可完成组装，方便拆卸清洗与运输携带。设计思路围绕低成本无动力取水展开，既可以适配户外露营、野外作业等场景的应急取水需求，也可拓展应用于绿色建筑屋顶的雨水与冷凝水收集，收集到的净水可直接接入建筑滴灌系统，实现水资源的循环利用。渲染阶段采用户外自然光环境，添加柔和的环境光遮蔽效果，清晰展示出穹顶的曲面弧度、集水槽的结构细节以及各部件的装配关系，所有工程图视图标注了完整的尺寸参数，可直接用于后续的原型打样与生产验证。
