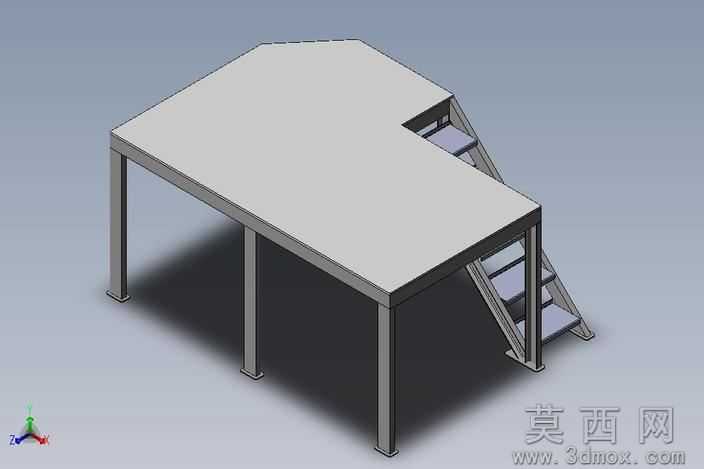

工业用带斜梯的L型操作平台结构

本模型采用SolidWorks进行全参数化三维建模，整体为L型异形作业平台搭配单侧斜向爬梯的组合结构，建模过程严格遵循工业钢结构作业平台的常规设计规范，所有构件尺寸比例协调，可直接用于结构参考与二次深化设计。建模初期先完成整体轮廓的草绘布局，确定平台的L型台面边界、支撑立柱的排布位置以及斜梯的倾斜角度，其中斜梯倾角设置为工业梯台常用的45度区间，兼顾通行安全性与空间利用率。台面部分采用薄钢板特征建模，边缘做等厚处理模拟实际钢板的折弯加强结构，避免薄板受力变形的设计缺陷；四根方形截面支撑立柱采用拉伸特征生成，柱脚位置添加方形底板特征，对应实际安装中的地脚螺栓固定结构，保证平台放置与安装的稳定性。斜梯部分采用分步建模方式，两侧梯梁为等边角钢截面的拉伸实体，踏步板采用防滑花纹钢板的简化结构建模，每级踏步的高度与深度均符合人体工程学作业通行要求，梯段顶端与平台侧边做贴合约束，梯梁底端同样设置安装底板，保证梯体与平台、地面的连接可靠性。材质渲染阶段，整体结构赋予哑光浅灰色钢材材质，模拟工业钢结构件常规的防锈底漆涂装效果，场景背景采用纯色浅灰渐变，搭配标准三维坐标系标识，清晰展示模型的空间朝向与结构比例。模型各部件间添加了合理的装配约束关系，支撑立柱与台面底部采用重合约束模拟焊接固定效果，梯梁与平台侧边、踏步与梯梁间均设置贴合约束，整体装配无干涉、无错位，可通过软件自带的干涉检查功能完成结构校验。设计过程中重点考量了工业作业场景的实用性，L型台面可适配存在转角障碍的车间安装空间，单侧斜梯不占用台面的核心作业区域，支撑立柱的排布避开了斜梯的上下通行路径，避免人员通行时与立柱发生磕碰，整体结构简洁规整，无多余冗余构件，既满足登高作业的承载需求，也兼顾了加工制作的便捷性，所有钢构件均采用常规型材规格，无需特殊定制即可完成下料加工，适配车间内设备操作、物料暂存、设备检修登高的多场景使用需求。
