电容式陶瓷隔膜压力变送器结构设计

　　在化工、电力、水处理等流程工业的现场压力检测环节，这类带电容测量单元的压力检测设备是过程参数采集的核心部件，主要用于管道、罐体内部的表压、绝压值实时监测，为DCS控制系统提供稳定的压力反馈信号，支撑工艺环节的压力闭环调节。从结构设计逻辑来看，这款设备采用干式陶瓷传感结构，摒弃了传统充油传感单元的硅油泄漏风险，陶瓷工艺隔离膜片直接接触被测介质，当介质压力作用于膜片表面时，膜片产生微米级偏转，使得陶瓷基板与膜片电极间的电容值发生对应变化，后端信号处理电路将电容变化量转换为标准工业电信号输出，这种结构的优势在于抗过载能力强，面对短时压力冲击时，陶瓷膜片贴合到陶瓷基板的刚性支撑面后不会产生塑性形变，过载恢复后测量精度不受影响。外形结构上，

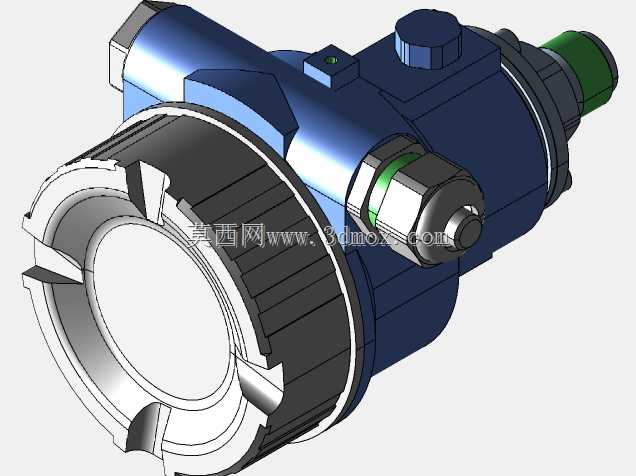

　　设备采用防爆型铸铝壳体设计，侧置的电气接线接口采用防水格兰头结构，满足户外、防爆区域的安装防护要求，前端的过程连接端可适配不同规格的螺纹、法兰安装接口，现场安装时无需额外加装转接构件，直接对接工艺管道的取压口即可，显示端采用可旋转的表头结构，安装完成后可根据现场观测角度调整显示面朝向，避免出现读数视角偏差。设计过程中重点考虑了现场安装的边界约束，壳体的径向尺寸控制在常规仪表安装支架的适配范围内，接线腔与传感腔之间采用密封隔断结构，即使现场接线端出现凝露、进水情况，也不会侵入核心传感单元造成电路损坏。陶瓷隔离膜片的厚度根据测量量程做了差异化匹配，低压量程段采用更薄的膜片提升微小压力变化的响应灵敏度，高压量程段增加膜片厚度保证承压强度，

　　膜片表面的陶瓷材质本身具备优异的耐腐蚀性能，可适配多数弱腐蚀介质的测量场景，无需额外加装隔离膜片密封系统。设备的电气接口采用标准工业接线端子，兼容常规两线制4-20mA信号输出的布线规范，现场布线时可直接接入原有仪表回路，不需要重新布设专用信号线缆。从结构建模的角度来看，这款模型完整还原了壳体的加强筋布局、接线口的密封槽结构、表头旋转的限位结构，以及传感单元与壳体的装配定位关系，可直接用于仪表安装布局的干涉检查、运维培训的结构拆解演示，也可作为同类压力检测产品结构设计的参考原型，帮助设计人员快速掌握防爆型压力仪表的壳体结构设计要点、传感单元的装配定位方式，以及现场安装所需预留的操作空间尺寸，比如表头旋转所需的周边间隙、接线操作所需的手部操作空间、过程连接端的扳手操作空间等，这些细节在三维布局设计中往往容易被忽略，导致现场安装时出现操作空间不足、无法紧固接线、无法调整显示角度等问题。
