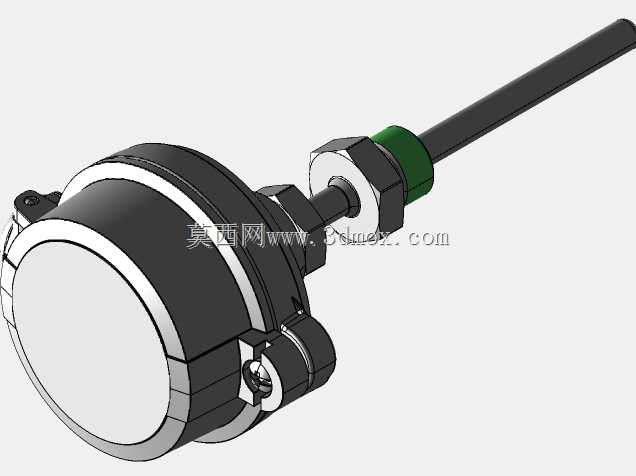

恩德斯豪斯TR10装配式温度传感器结构

　　在化工、电力、食品制药等流程工业的现场测温场景里，这类插入式温度传感器是管线、罐体测点最常用的接触式测温元件，TR10作为恩德斯豪斯的经典装配式温度传感器结构，其三维建模完全还原了现场实际安装的所有结构细节，能直接用于设备测点布置的干涉校验、安装支架的配套设计工作。从实际使用场景来看，这类传感器主要适配常压到中高压的工业过程工况，可直接拧入管线预留的测温焊接底座，或是配合法兰安装在大型罐体的测温口，探头部分直接接触被测介质，通过内部的热电阻或热电偶感温元件，将介质温度信号转化为电信号传输至控制室的数采系统，完成温度参数的实时监测。

　　从结构设计逻辑来看，整个模型完全遵循工业现场装配式温度传感器的实际装配层级拆分：最前端的长杆为保护套管部分，采用金属材质一体加工，作用是隔绝内部感温元件与被测介质的直接接触，既可以承受介质的冲刷、腐蚀，也能在感温元件需要校验更换时，无需排空管线或罐体内的介质，直接抽出内部芯体即可完成维护，大幅降低连续生产场景下的维护成本。保护套管靠近接线盒的位置设计了六角锁紧结构与密封压环，其中绿色的密封件为耐温橡胶或聚四氟乙烯材质，安装时拧紧六角螺母即可挤压密封件，实现接线盒腔体与外部过程环境的密封隔绝，避免现场的粉尘、水汽或是腐蚀性气体进入接线盒内部，造成接线端子锈蚀、信号传输故障。

　　尾部的圆形接线盒是整个传感器的电气连接部分，模型还原了接线盒的翻盖式结构、侧面的电缆进线锁紧接头，以及盒体与探头连接部位的锁紧螺栓结构。实际使用中，接线盒内部预留了端子排安装空间，可完成感温芯体引线与现场信号电缆的接线固定，盒盖与盒体之间配有密封胶圈，整体防护等级可满足户外露天安装、高湿多尘的工业现场使用要求。侧面的电缆接头为标准的格兰头结构，适配常规外径的信号电缆，拧紧后可抱紧电缆外皮，同时实现进线部位的密封，避免拉扯电缆时造成接线端子松脱。

　　从安装边界与尺寸适配角度来看，模型完整还原了传感器的整体安装长度、探头直径、接线盒的最大外轮廓尺寸，以及安装螺纹的规格参数，在做三维厂区布置、设备管线设计时，可直接将该模型导入装配体，校验测点位置的安装空间是否充足：比如管线保温层厚度是否会导致接线盒与保温外护板干涉、探头插入深度是否满足测温要求（通常要求探头插入至管线中心流道区域，保证测温准确性）、接线盒的开盖维护空间是否被周边管线或结构件遮挡。另外模型上的锁紧螺母、密封压环等可动结构的装配关系完全符合实际装配逻辑，在做配套安装附件设计时，可直接提取配合面的尺寸参数，比如安装底座的内螺纹规格、探头保护套管的外径公差，无需额外查阅样本即可完成配套的焊接底座、安装支架的结构设计，减少设计阶段的样本查阅与尺寸核对工作量。

　　不同于一体化温度变送器的紧凑结构，这款装配式传感器的结构更适配需要灵活调整插入深度、现场更换芯体的使用场景，保护套管可根据实际测点的安装深度单独定制长度，接线盒可根据现场防爆要求选配不同防爆等级的壳体，建模时也保留了这些结构的可拓展性，比如修改保护套管长度时，只需调整杆体部分的特征参数，其余接线盒、锁紧结构的配合关系不会出现装配错误，完全符合参数化建模的设计逻辑，能为同类型温度传感器的改型设计提供基础结构参考。
