工业三通式压力隔离针阀结构设计

　　在工业压力测量管路的布设场景中，这类针阀的核心定位是作为压力计与工艺管路之间的可控隔离节点，同时兼顾在线排气、压力介质冲洗的功能需求，解决现场压力仪表校准、维护时无法切断介质通路的痛点。从结构逻辑来看，该阀采用三通式流道设计，区别于常规两通针阀的单一通断功能，三个接口分别对应不同的管路连接需求：其中一个接口适配φ14x3规格的焊接管路，直接与工艺管道侧连通，用于引入被测压力介质；第二个接口配置可拆卸的鼓风式出口结构，可在需要时接入校准气源或冲洗介质，完成压力计的在线校准、管路残留介质吹扫作业，无需拆解压力仪表即可完成常规维护操作；第三个接口用于连接压力测量仪表，实现压力信号的稳定采集。

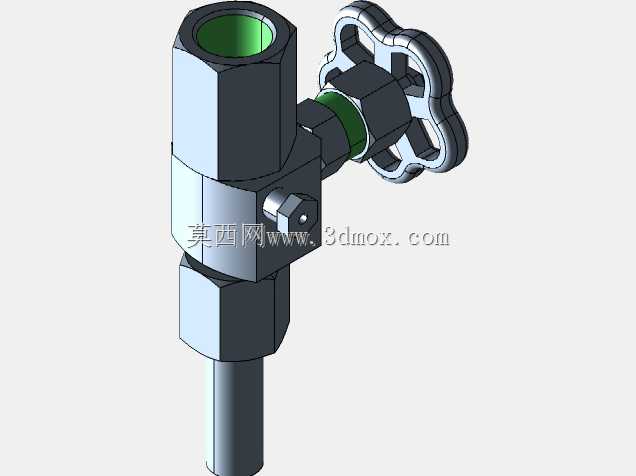

　　手轮部分采用花型轮廓设计，边缘做圆弧过渡处理，现场操作人员佩戴劳保手套时也能获得足够的握持摩擦力，无需额外工具即可完成手动启闭操作，手轮与阀杆的连接部位设置限位结构，避免操作时阀杆行程超限导致密封面损伤。阀体主体采用六角棱柱的外形结构，并非单纯的造型设计，而是充分考虑现场安装的工装适配性：六角结构的对边尺寸匹配常规活动扳手、开口扳手的夹持范围，在管路对接拧紧时可提供稳定的受力面，避免阀体表面被工装夹伤，同时棱柱结构相比圆柱形阀体更易控制安装角度，方便现场根据管路走向调整手轮的操作方位。

　　接口的螺纹配置覆盖了工业现场常用的连接规格，两个内螺纹接口分别支持M12x1、M20x1.5以及G系列英制管螺纹，可适配不同品牌、不同连接标准的压力变送器、压力表等测量仪表，也支持根据现场实际订单需求定制特殊连接规格，降低现场管路改造的适配成本。阀杆与阀体的密封部位采用锥面密封结构，相比平面密封具备更高的压力调节精度，在小开度工况下也能实现稳定的压力节流控制，满足压力测量管路微小流量调节、排气泄压的操作需求。

　　从安装边界来看，该阀的轴向尺寸紧凑，手轮的最大回转半径经过优化，在密集排布的仪表管路集群中安装时，不会与相邻的阀门、仪表产生操作干涉，阀体下部的延伸管段长度适配常规仪表安装支架的固定间距，无需额外加工转接件即可完成固定。在实际工况应用中，这类针阀通常安装在压力仪表的前端入口处，正常生产时阀门处于全开状态，工艺介质的压力可无阻碍传递到压力测量元件；当需要对压力计进行校准、更换或故障排查时，可关闭工艺侧通路，打开校准侧接口接入标准压力源，在线完成仪表的精度校验，也可通过该接口通入清洗介质对压力测量腔室进行冲洗，排除介质残留、杂质堵塞导致的测量误差；当管路内存在气体积聚影响测量精度时，可微开阀门将腔体内的气体排出，保证压力测量的准确性。

　　建模过程中对各部件的配合公差做了对应还原，阀杆的行程长度与手轮的转动圈数匹配，密封锥面的角度公差控制在合理范围内，保证虚拟装配时各运动部件无干涉，可直观模拟阀门的启闭动作过程，方便设计人员在管路系统三维布设时提前校验安装空间、操作空间是否满足现场需求，也可作为阀类产品结构设计的参考样例，梳理三通式仪表针阀的流道布局、密封结构设计逻辑。
