机床用工具头成型机结构三维设计

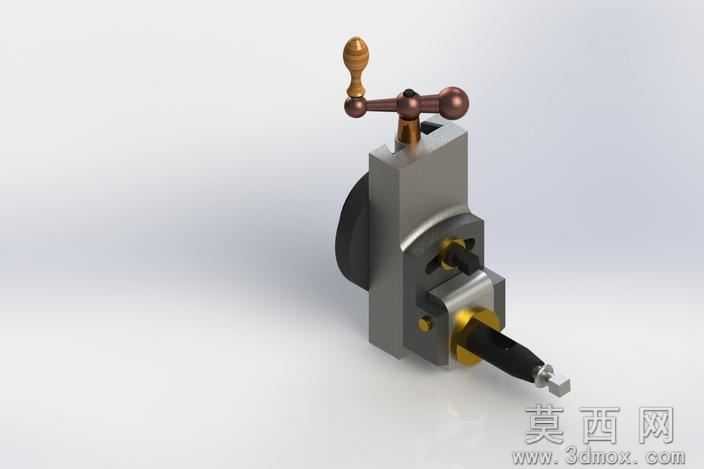

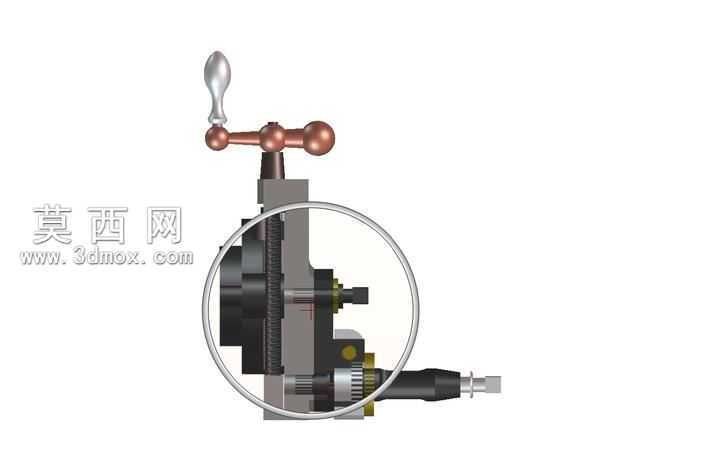

本模型为机床配套工具头成型机的完整三维设计成果，建模过程严格遵循机械设计规范，先从核心功能需求出发拆解整机结构，依次完成手动操作组件、传动变速模块、工具头装夹执行端的零件建模，再按照实际装配约束完成整机总装，还原真实设备的装配逻辑与运动关系。建模阶段对每个零件的尺寸公差、配合间隙做了对应设置，手动操作的摇柄组件采用金属质感材质渲染，握持部位做了哑光防滑的质感处理，铜质操作球头还原了真实金属的光泽与反光特性，机身主体的铸铁结构做了磨砂氧化的材质表现，传动部位的齿轮、丝杠构件分别做了淬火金属与调质钢材的材质区分，不同功能部件的材质差异清晰可辨，能够直观区分各模块的功能属性。结构设计上，该成型机采用手动驱动结合齿轮变速传动的方案，摇柄输入的动力经过多级齿轮组减速增扭后传递至执行端，可带动装夹的工具头完成成型加工作业，机身设置了可调节的进给锁紧机构，能够根据加工需求调整工具头的进给行程与工作位置，圆形放大区域重点展示了内部传动副的啮合结构、轴承定位结构与输出端的装夹接口，清晰呈现内部动力传递的路径与各零件的配合关系。设计过程中充分考虑了设备的操作便捷性与结构刚性，操作摇柄设置在机身侧上方符合人工操作的人机工程要求，机身主体采用箱式结构提升整体刚性，避免加工过程中出现结构形变影响成型精度，各传动部位均设置了对应的润滑与定位结构，保证设备运行的稳定性与使用寿命，整体模型完整还原了工具头成型机的全部结构细节，可用于机床配套工装的结构参考、教学演示以及同类设备的改型设计参考，能够直观展示该类小型成型设备的工作原理与结构组成。
