多工位零件铣削加工刀路排布设计

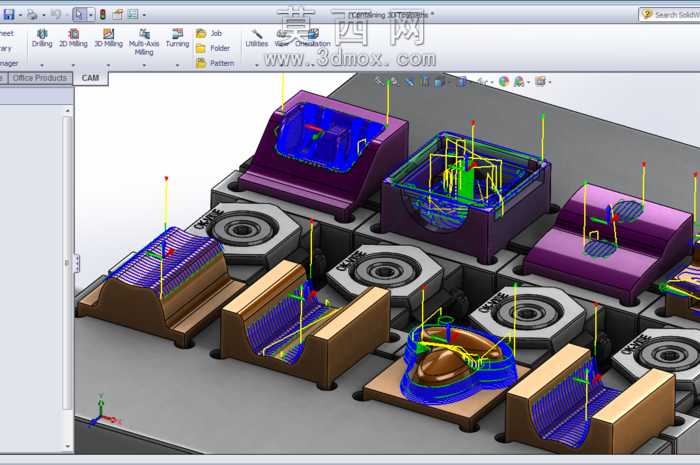

本设计针对多工位同批次零件的数控铣削加工需求，完成了整套加工刀路的规划与排布，依托三维建模环境完成加工场景的全要素搭建，首先在建模环节完成了六组不同结构待加工零件的实体建模，涵盖带斜向安装面的盒体类零件、带曲面型腔的壳体类零件、带异形轮廓的块状零件等多种典型铣削加工工件，同时完成了配套工装夹具的建模，包括六角形定位基座、侧向定位挡块、工件装夹治具等结构，所有夹具与工件的装配关系完全匹配实际加工的装夹定位要求，保证加工坐标系的统一。在刀路设计环节，针对不同零件的结构特征匹配对应的加工策略，对于平面开粗区域采用平行铣削刀路，设置合理的步距与下刀量保证开粗效率，对于型腔区域采用等高轮廓铣结合曲面投影铣的组合刀路，保证型腔侧壁与底面的加工精度，对于异形曲面区域采用流线驱动铣削刀路，让刀轨沿曲面流线方向排布，减少加工接刀痕迹，所有刀路均设置了安全抬刀高度，不同工位之间的移刀路径避开夹具与已加工工件，避免发生撞刀事故。材质设置上，待加工工件赋予金属材质模拟实际坯料质感，夹具部分根据功能区分材质，定位基座采用铸铁材质表现厚重稳定的特性，装夹挡块采用模具钢材质，加工刀路以不同颜色区分不同加工工序，开粗刀路、半精加工刀路、精加工刀路采用差异化色彩显示，方便编程人员快速识别刀路类型。设计过程中充分考虑加工效率与加工质量的平衡，同类型加工特征的刀路做了优化排布，减少不必要的抬刀与空行程，同时对刀路的进退刀方式做了圆弧过渡处理，避免刀具直接垂直下刀对工件表面造成冲击，整套刀路设计可直接导入对应加工模块进行后处理生成机床可识别的数控代码，适配实际立式加工中心的加工需求，可有效提升多工位零件批量加工的编程效率，减少重复编程的工作量。
