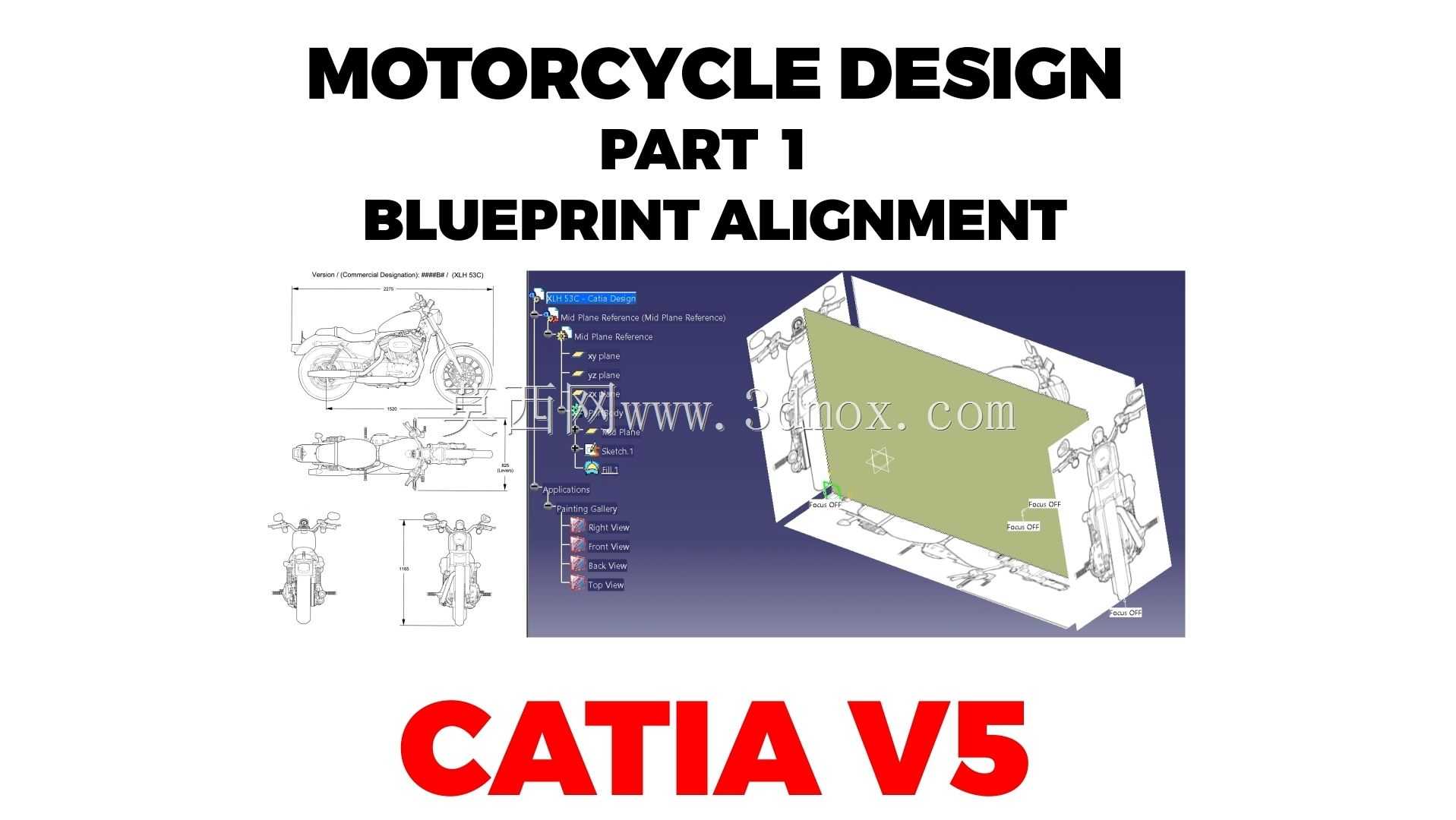

摩托车设计蓝图对齐建模参考素材

　　在两轮交通工具的正向开发流程中，蓝图对齐是整车三维建模启动阶段最核心的基础环节，直接决定后续零部件建模的尺寸精度与装配匹配度。这套参考内容针对摩托车开发前期的多视图对齐需求搭建，覆盖正视图、侧视图、俯视图、前视图等核心工程视角的对位逻辑，解决建模初期多视角参考图错位、比例失调的常见问题。日常建模工作中，很多结构工程师在导入二维工程蓝图作为建模参考时，常出现不同视图间轴距、轮径、车架高度等核心参数不统一的问题，导致后续搭建的车架、悬挂、覆盖件等部件出现装配干涉，或是整车比例失真，需要反复调整参考图位置浪费大量工时。这套对齐参考将各视图的基准原点统一设置在整车纵向中心面与前轮轴心的交点处，所有视图的轮心坐标、轴距参数、整车高度基准完全匹配，工程师导入后可直接锁定参考平面，无需反复校准各视图的比例与位置。从实际应用场景来看，这套对齐参考既适用于全新摩托车车型的正向概念设计，也可用于现有车型的逆向测绘建模，还能作为高校交通工具设计专业、机械设计专业学生学习整车三维建模的入门练习素材。在摩托车改装领域，改装工程师也可借助这套对齐基准，快速搭建改装部件的安装边界，比如调整车把高度、更换加长后摇臂、加装边箱支架时，能直接基于对齐后的参考坐标系确认部件的安装位置，避免改装后出现部件与转向机构、传动系统干涉的问题。从设计思路层面，这套对齐参考严格遵循摩托车工程设计的基准统一原则，将整车的设计基准、工艺基准、装配基准做了统一对齐，

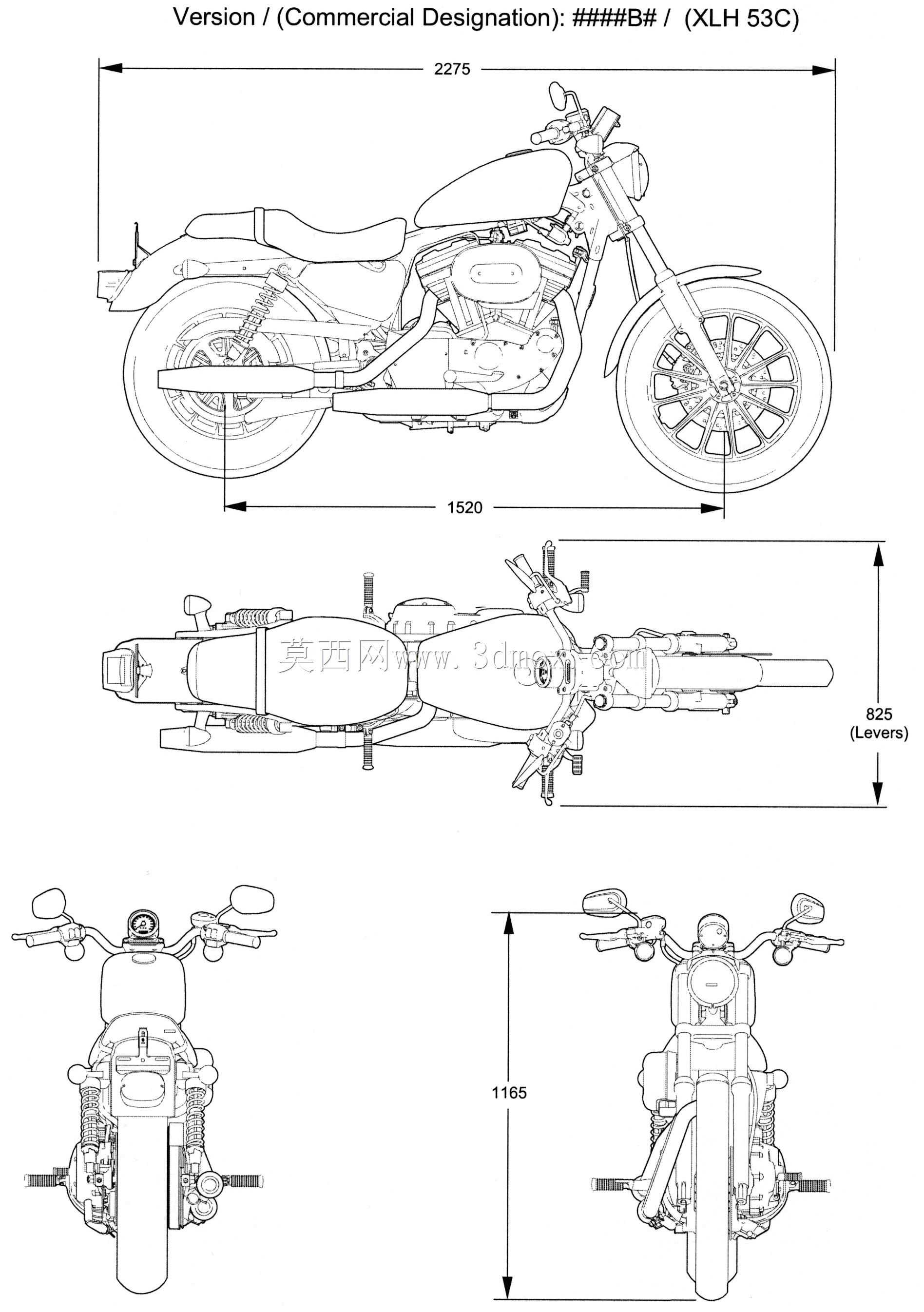

　　侧视图中明确标注了前后轮轴心连线作为整车高度方向的辅助基准，俯视图中以整车纵向对称中心线作为宽度方向的基准，正视图中以地面线作为高度方向的底部基准，三个方向的基准面完全垂直，构成标准的笛卡尔坐标系，完全符合整车三维建模的基准规范。在外形尺寸与安装边界的参考上，这套对齐素材预留了通用摩托车的标准尺寸区间参考，轴距范围覆盖1200mm到1600mm的常规民用摩托车区间，座高范围覆盖700mm到850mm的常见适配区间，整车宽度方向预留了手把宽度700mm到900mm的安装边界，工程师可根据具体开发的车型（巡航车、街车、仿赛、复古车等）在基准框架内调整对应尺寸，无需重新搭建对齐体系。实际建模操作中，完成蓝图对齐后，

　　工程师可直接基于侧视图参考搭建车架的主管、副管结构，基于正视图确认前减震的倾斜角度与三星联板的安装位置，基于俯视图确认后摇臂的宽度与后轮的安装间隙，所有视图的参考线完全对应，不会出现某一视图中部件位置匹配、另一视图中错位的问题。很多新手建模时容易忽略蓝图对齐的精度问题，往往是粗略拖动参考图大致对齐就开始建模，到后期装配时才发现整车比例失调，比如侧视图中油箱位置合理，正视图中油箱却超出了车把的宽度范围，或是俯视图中前后轮不在同一条中心线上，导致整个模型需要推倒重来，这套对齐参考从根源上规避了这类基础错误，将建模前期的准备工作标准化。在工业设计端，外观设计师也可基于这套对齐后的参考图，快速绘制整车的覆盖件草图，确认油箱、座椅、侧盖、

　　前挡泥板等外观件的比例关系，无需反复调整各视图的透视关系，能大幅缩短概念设计阶段的周期。针对摩托车的核心部件布局，这套对齐参考也预留了动力单元的安装位置基准，发动机安装吊耳的位置、油箱的安装固定点、座椅的支撑结构位置都在各视图中做了隐性的基准对齐，工程师在搭建发动机模型、布置燃油系统时，可直接基于基准点定位，确保动力单元与车架的安装位置匹配，不会出现发动机吊耳与车架主管干涉的问题。对于悬挂系统的建模，对齐后的参考图明确了前减震的行程区间与后减震的安装角度，工程师可根据车型的定位调整减震的长度与安装位置，比如越野车型需要更长的减震行程，可在基准框架内向上调整前减震的上端安装点，向后调整后减震的下安装点，所有调整都能在三个视图中同步对应，不会出现角度错位。在覆盖件的间隙设计上，对齐后的参考体系能帮助工程师精准控制各覆盖件之间的安装间隙，比如油箱与侧盖之间的间隙、座椅与后尾罩之间的间隙、前挡泥板与前减震之间的间隙，都能通过多视图的交叉比对确认间隙值，避免后期做结构设计时出现间隙不均、部件干涉的问题。
