快速返回机构连杆装配约束结构设计

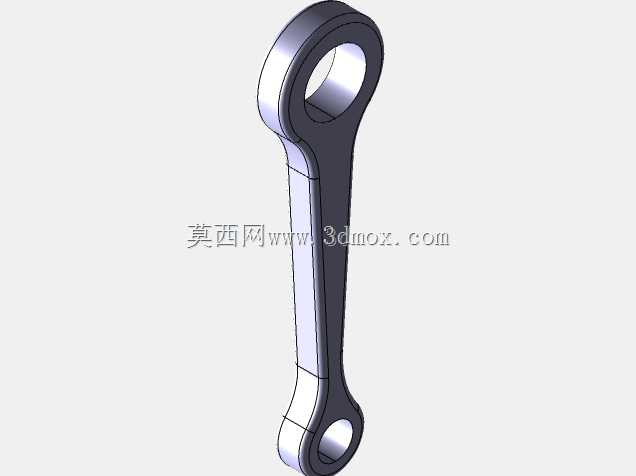

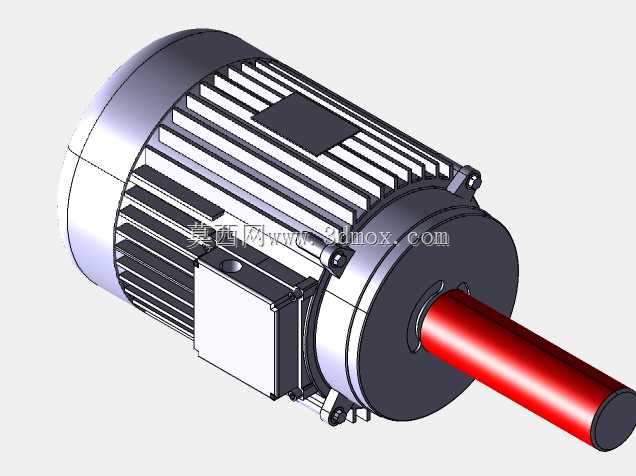

　　在各类需要实现急回往复动作的自动化产线、专用机床进给单元、轻工包装设备的传动链路中，这类带双铰接孔的长连杆构件是快速返回机构的核心传力零件，承担着将旋转动力转化为受控往复直线或摆动动作的关键作用，其结构设计的合理性直接决定整套机构的回程效率、运行平稳性与长期服役寿命。从实际工程应用场景来看，这类连杆常配套在曲柄摇杆类急回机构中，比如小型冲床的送料机构、自动装配线的往复推送单元、印刷设备的墨辊往复驱动结构，都需要依靠这类构件实现工作行程慢速进给、空回行程快速复位的动作逻辑，以此压缩非作业时长，提升整台设备的生产节拍。

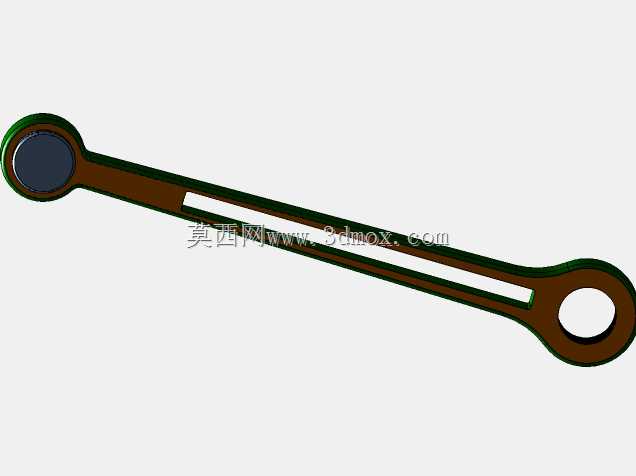

　　从功能特性层面分析，该构件两端的同轴环形铰接孔是核心装配基准，孔位的尺寸精度、孔轴线的平行度公差、孔与杆身的位置度偏差，会直接影响装配后机构的运动间隙——如果孔位同轴度超差，装配后会出现铰接副卡滞、运动过程中附加侧向载荷的问题，轻则加速铰接处衬套磨损，重则导致整套机构运行时出现抖动、异响，甚至出现运动死点无法正常动作。杆身采用的变截面过渡结构并非随意设计，是结合传力路径做的等强度优化：靠近大端铰接孔的位置承受的扭矩与弯矩更大，因此杆身截面宽度更大，向小端铰接孔延伸时逐步收窄截面，在保证整体结构刚度、满足长周期交变载荷下抗形变要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击，这对于高速往复运动的快速返回机构尤为重要——过大的自身重量会提升回程时的惯性力，不仅会增加驱动端的动力损耗，还会加大铰接位置的冲击载荷，缩短部件维护周期。

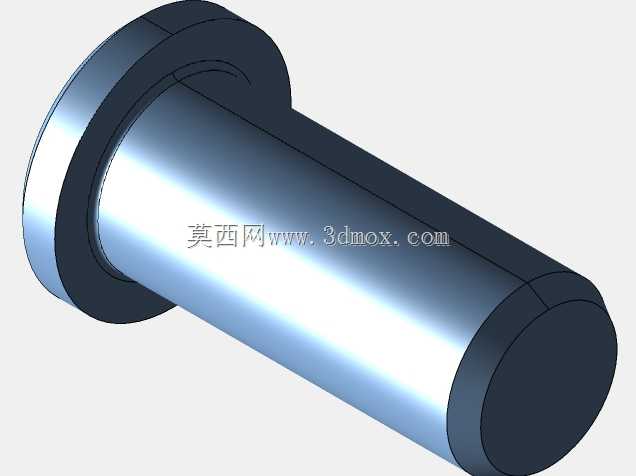

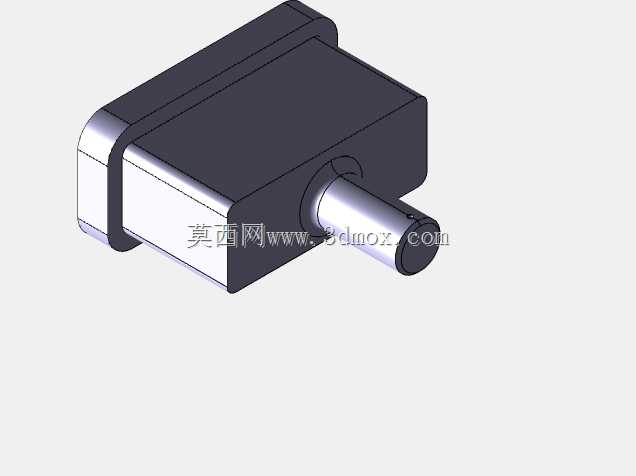

　　在设计思路的落地层面，这类连杆的装配约束设置需要完全匹配实际装配逻辑：首先以大端铰接孔的内圆柱面作为第一装配基准，与曲柄输出轴的圆柱面做同轴约束，贴合曲柄的定位端面完成轴向定位；小端铰接孔则与从动摆杆或滑块的铰接轴做同轴约束，同时保留杆身沿铰接轴线的旋转自由度，确保机构运动过程中连杆可以随曲柄转角变化灵活调整姿态，不会出现过约束导致的运动干涉。杆身与两端孔的过渡位置采用大圆角平滑衔接，是为了规避应力集中问题——快速返回机构在启动、回程换向的瞬间会承受瞬时冲击载荷，直角过渡的位置很容易在交变应力作用下萌生疲劳裂纹，大圆角过渡可以将应力峰值降低40%以上，大幅提升构件的疲劳寿命。

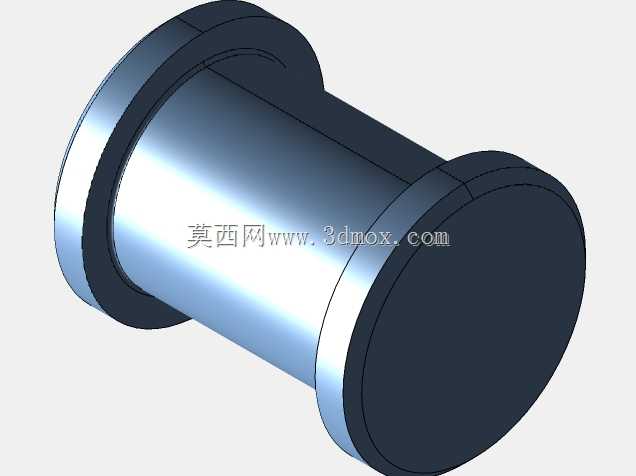

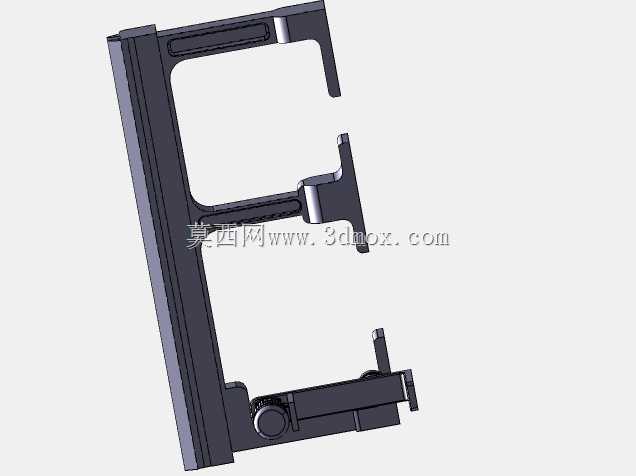

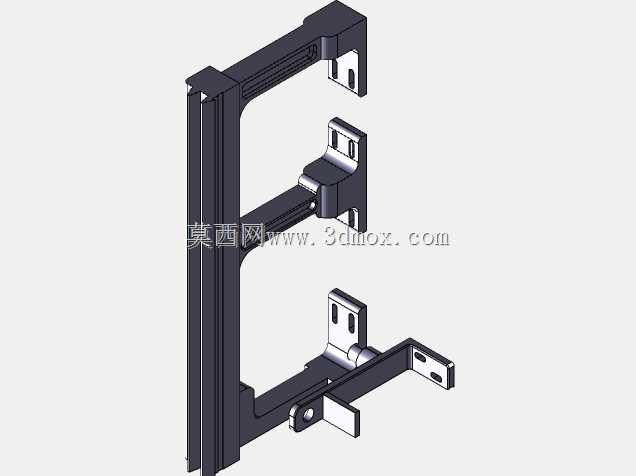

　　从安装边界与外形尺寸的适配角度来看，设计时需要首先确认两端铰接孔的中心距，这个尺寸是决定机构急回特性系数的核心参数，直接关系到工作行程的长度与回程速度的比值，需要结合整套机构的行程需求、驱动曲柄的回转半径做匹配计算，不能随意更改。大端孔的内径尺寸需要匹配曲柄输出轴的直径，同时预留衬套的安装空间，通常会在孔内嵌装自润滑铜套或者滚动轴承，降低铰接位置的摩擦阻力；小端孔的内径则匹配从动端的铰接轴尺寸，同样需要考虑润滑结构的布置空间。杆身的最大外轮廓尺寸需要校核运动包络范围，确保机构在整个运动周期内，杆身不会和周边的机架护罩、相邻传动部件、管线排布产生干涉，尤其是在回程快速动作的过程中，杆身的摆动幅度较大，需要预留足够的安全间隙，避免运行过程中出现碰撞磨损。此外，杆身的厚度方向尺寸需要和两端铰接部件的宽度匹配，保证装配后连杆的对称平面与机构的运动平面重合，避免出现偏载导致的铰接副单侧磨损过快的问题。在实际建模过程中，这类构件的装配约束需要完全还原实际装配的定位逻辑，不能为了简化装配步骤随意添加冗余约束，否则后续做运动仿真时会出现自由度异常，无法准确模拟机构的实际运行状态，也难以及早发现运动过程中的干涉问题、验证急回特性是否符合设计预期。
