倾斜式剪叉升降作业工装结构设计

　　在产线物料转运、工位高度适配、特殊角度工件举升的场景里，常规垂直剪叉升降机往往无法满足带倾斜角度的举升需求，这类倾斜剪叉结构的设计，正是为了适配需要在举升过程中同步调整承载面倾角的工况，比如包装产线的工件姿态调整、仓储环节的倾斜上料、装配工位的带角度对位作业，都能看到这类结构的实际应用。

　　从实际用途来看，这套结构并非单纯完成垂直方向的高度抬升，核心是在举升行程中，让承载平台保持设定的倾斜角度，或是在举升过程中完成角度的平稳过渡，避免工件在抬升过程中出现滑移、姿态偏移，相比垂直剪叉搭配额外翻转机构的组合方案，一体化的倾斜剪叉结构能减少动力源数量，降低结构冗余，同时缩小整体安装占用空间。

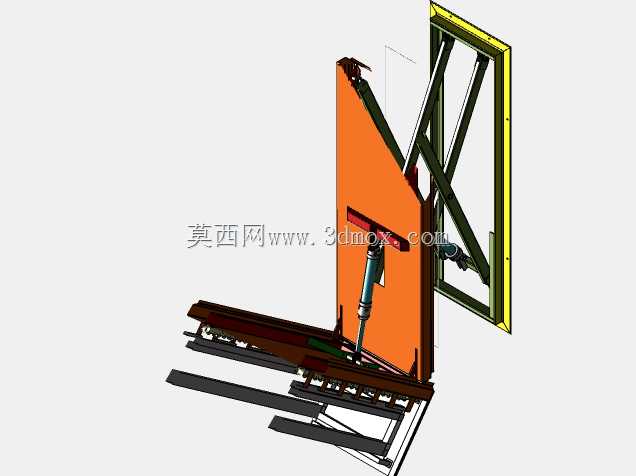

　　功能特性上，这套结构采用单组液压油缸作为动力输出，油缸布置在剪叉臂的内侧受力点位置，能够最大化利用剪叉的力放大效应，降低油缸的额定推力需求；剪叉臂采用矩形型钢焊接成型，臂架之间通过铰接销轴连接，铰接点位置都做了衬套预留设计，方便后期维护更换易损件；后侧的竖直导向框架承担剪叉结构的后侧导向与支撑作用，剪叉臂末端的滚轮嵌入导向框架的滑槽内，在举升下降过程中，滚轮沿滑槽滚动，保证整个举升过程的运动轨迹稳定，不会出现侧向偏移。底部的承载底座采用框架式焊接结构，预留了与地面或设备机架连接的安装孔位，前端的承载叉臂可以根据实际搭载的工装、托盘尺寸做适配调整，能够兼容不同规格的载具。

　　设计思路层面，这套结构没有采用常规双剪叉对称布置的方案，而是根据倾斜举升的受力特点，将剪叉臂的铰接中心做了偏移设计，让举升过程中承载面的倾斜角度保持恒定，不需要额外增加角度调整的动力结构；在受力校核上，重点对剪叉臂的抗弯强度、铰接销轴的剪切强度、油缸安装座的焊接强度做了冗余设计，保证在额定负载下，结构变形量控制在允许范围内，不会因为长期负载出现结构形变导致运动卡滞。导向滑槽的长度匹配整个举升行程的滚轮运动轨迹，滑槽两端做了限位缓冲设计，避免行程到位时出现刚性碰撞，提升设备运行的平稳性。液压油缸的选型匹配了整个行程的推力变化曲线，在剪叉初始角度最小、推力需求最大的起始举升阶段，油缸输出力能够满足负载要求，在举升后期剪叉角度变大、推力需求降低时，油缸运行速度保持平稳，不会出现速度突增的情况。

　　外形尺寸与安装边界方面，这套结构在完全收回状态下，整体高度较低，能够适配低矮空间的安装需求，底座的安装孔位按照通用设备安装标准做了等间距布置，不需要对现场地面做特殊改造即可完成固定；后侧导向框架的竖直高度匹配最大举升高度时的滚轮行程，安装时需要保证导向框架的竖直度，避免滑槽倾斜导致滚轮卡滞；前端承载叉臂的伸出长度可以根据实际工位的对接需求调整，安装时需要预留叉臂下方的安全空间，避免下降过程中与地面其他设备产生干涉；整体结构的侧向宽度控制在紧凑范围内，能够在狭窄的产线间隙中布置，不需要占用过多的产线空间；液压管路的布置沿着剪叉臂的内侧走线，通过管卡固定在臂架上，避免举升过程中管路被挤压、拉扯，同时预留了管路的活动余量，保证全行程范围内管路不会出现拉扯变形。

　　在实际选型适配时，需要根据现场的额定负载、最大举升高度、需要的倾斜角度来调整剪叉臂的长度、油缸的行程以及安装位置，这套结构的三维模型完整还原了各个部件的装配关系，包括铰接点的配合间隙、滚轮与滑槽的配合尺寸、油缸的安装角度等细节，能够直接作为结构设计的参考，也可以根据实际工况修改对应参数后直接用于工程出图，减少前期方案设计的重复建模工作量。对于需要做倾斜举升工位改造的场景，这套结构的布局方式能够提供成熟的参考，避开常规设计中容易出现的受力不均、运动卡滞、结构变形等问题，缩短设备开发的周期。
