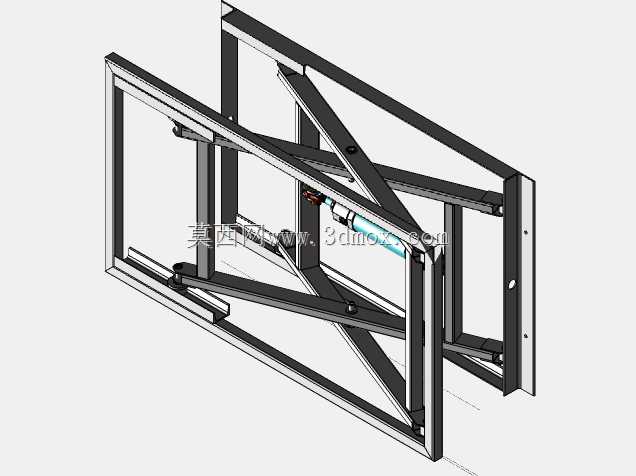

剪叉式液压升降承载机构三维结构

　　在车间工位物料转运、仓储楼层间轻载货物举升、小型设备安装检修的作业场景里，这类剪式升降结构是非常常见的执行单元，不同于大吨位重载升降台的厚重设计，这款结构更偏向轻载高频次的作业需求，整体框架采用矩形型钢焊接成型，剪叉臂通过中间铰接销轴形成交叉支撑结构，依靠铰接点的转动实现剪叉臂的开合，进而带动顶部承载平台完成垂直方向的升降动作。从结构设计逻辑来看，这款剪叉机构采用单组双层剪叉臂布局，底部框架作为整个设备的安装基座，需要通过膨胀螺栓与地面硬化层固定，安装时要保证基座框架的水平度误差控制在千分之二以内，避免升降过程中出现侧向卡滞。驱动单元布置在两组剪叉臂的内侧铰接点之间，采用液压推杆作为动力输出元件，

　　推杆的两端分别通过销轴与两侧剪叉臂的对应铰接座连接，当液压杆伸出时，推动剪叉臂的夹角逐步变大，顶部平台平稳抬升；液压杆回缩时，剪叉臂夹角收窄，平台回落至初始低位。剪叉臂的两端分别设置有滑动滚轮与铰接支座，底部框架和顶部平台的内侧都加工有对应导向滑槽，剪叉臂一端的滚轮嵌入滑槽内，在升降过程中沿滑槽滚动，抵消开合动作带来的水平方向位移，保证平台始终保持水平状态，不会出现倾斜偏移。整个结构的外形尺寸在收拢状态下整体高度较低，能够适配低矮空间的安装需求，不会占用过多的垂直仓储空间，展开后的最大举升高度能够覆盖常规的工位作业高度差，满足从地面到操作台面、从低层货架到转运推车的物料举升需求。在结构强度设计上，剪叉臂的型钢截面选型经过受力校核，

　　铰接销轴采用调质处理的中碳钢材质，配合自润滑铜套减少转动过程中的磨损，延长设备的维护周期；导向滑槽的内侧贴有耐磨尼龙衬板，既可以降低滚轮滚动时的噪音，也能避免金属直接摩擦产生的异响和磨损碎屑。液压驱动的方式相比丝杠驱动有着更好的过载保护能力，当承载重量超出额定范围时，液压系统可以通过溢流阀泄压，避免结构件因为过载出现塑性变形，同时液压驱动的运行速度平稳，启停阶段没有明显的冲击，不会因为举升过程的晃动导致承载的物料滑落。在实际安装过程中，需要注意底部基座的固定强度，地面的混凝土厚度不能低于150mm，膨胀螺栓的埋深要达到规定值，避免举升重载时基座出现松动；顶部平台可以根据实际使用需求加装防护栏、辊筒输送面或者旋转工作台，

　　拓展不同的作业功能，比如对接生产线时加装辊筒面就可以实现物料的水平滑移转运，用于设备检修时加装防滑花纹板和防护栏就能保障作业人员的操作安全。整个剪叉结构的铰接点都预留有润滑注油孔，日常维护时只需要定期向注油孔加注润滑脂，检查液压管路的密封情况，就可以保证设备长期稳定运行，不需要复杂的拆解维护。相比导轨式升降结构，剪叉式的结构有着更小的安装 footprint，不需要在墙面或者立柱上加装竖向导轨，对于没有靠墙安装条件的车间中部工位来说适配性更强，同时收拢后的整体高度更低，在不需要举升的时候可以完全回落至与地面齐平的高度，不会影响通道的正常通行，也不会占用作业区域的有效空间。在三维建模过程中，所有的铰接配合都按照实际的装配公差进行了约束，能够模拟真实的升降动作过程，验证剪叉臂开合过程中是否存在结构干涉，检查滚轮在滑槽内的行程是否满足最大举升高度的需求，同时也可以通过运动仿真校核液压推杆的行程选型是否合理，避免出现推杆行程不足导致举升高度不够，或者行程过长导致结构过顶损坏的问题。结构上的所有安装孔位、铰接座的焊接位置都按照实际加工工艺进行了预留，方便后续直接导出工程图用于生产下料，不需要再进行二次的结构调整。
