液压驱动倾斜卸料输送机架结构设计

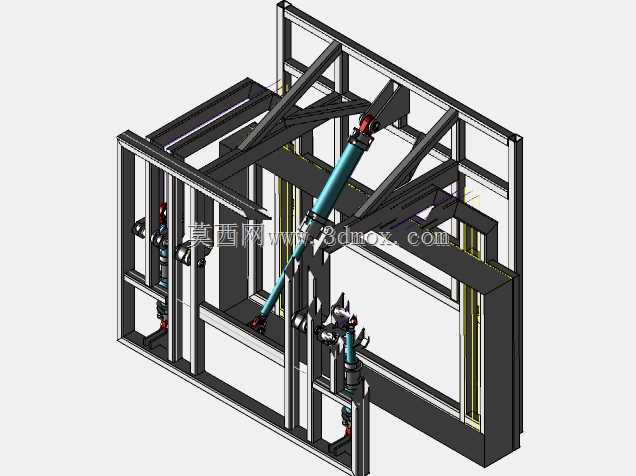

　　在包装生产线、成品件转运、散料定点卸料的工位场景中，常规水平输送设备往往无法满足不同高度工位间的物料转接、以及带倾斜角度的卸料需求，这款倾斜输送结构正是针对这类工况做的定向设计。从结构组成来看，整体采用方管焊接成型的框架作为承载主体，框架的型材选型匹配满载工况下的抗弯、抗扭载荷要求，所有焊接连接处预留了加工焊后去应力的工艺余量，避免长期受交变载荷出现焊缝开裂、框架形变的问题。设备的倾斜动作由中部斜置的液压油缸提供驱动力，油缸的上下铰接点位置经过力矩核算，在整个翻转倾斜行程中，油缸的出力曲线始终保持在高效区间，既不会出现启动段力臂过小导致的启动压力过载，也不会在行程末端出现力臂过大导致的机构抖动、定位失准。

　　框架两侧设置了线性导向限位结构，配合铰接转轴的定位，整个倾斜动作的轨迹被严格约束，避免输送面在抬升倾斜过程中出现横向窜动，保障物料在倾斜过程中不会出现偏移、洒落。输送面的承载结构采用模块化的型材拼接设计，可根据实际输送的物料类型、单件重量更换不同的承载面板，无论是带定位工装的成品工件转运，还是散状物料的导料输送，都能通过更换面板模块快速适配，无需改动主体框架结构。从安装边界来看，设备底部的安装脚座预留了长条形调节孔，可适配现场地面的安装孔位偏差，安装时可通过调节脚座的高度找正设备水平基准，避免框架受附加安装应力。设备的整体外轮廓尺寸适配常规车间的通道宽度、工位高度差，倾斜抬升后的最大仰角经过限位块硬限位，

　　不会出现仰角过大导致物料滑落速度过快、冲击下游工位的问题，同时油缸的行程末端设置了缓冲结构，倾斜动作到达上下极限位置时不会出现刚性撞击，降低设备运行的噪音与结构冲击损耗。在实际工况应用中，这类倾斜输送结构常布置在包装线的末端工位，当输送面处于水平状态时，承接上游工序输送来的成品包装箱或工件，待物料到位触发行程信号后，液压油缸启动推动输送面绕前端铰接轴倾斜抬升，到达设定角度后物料依靠自重滑入下游的收集工位或者周转容器内，完成一个卸料循环后油缸复位，等待下一次物料触发。结构设计过程中，特意将液压管路的走线槽布置在框架的型材内侧，既避免管路外露被物料剐蹭损坏，也让整体外观更整洁，同时两侧的导向结构预留了润滑脂加注口，

　　日常维护时可直接在设备外侧完成润滑保养，无需拆解框架护板。框架的受力点位置都做了加强筋焊接处理，尤其是油缸铰接座、转轴安装座这两个核心受力位置，采用加厚钢板与框架主体满焊连接，避免长期受交变载荷出现座体开焊、转轴偏移的问题。输送面的侧边设置了可拆卸的挡边结构，针对不同宽度的物料可调整挡边的安装间距，防止物料在输送、倾斜过程中从侧边滑落，挡边采用快拆螺栓固定，更换调整时无需动用大型工具，现场操作人员即可快速完成调整。
