轻型手动钢制平板瓷砖切割作业设备

　　在室内装修、小型工装铺贴作业场景中，这类手动瓷砖切割机是瓦工班组的标配手持作业机具，区别于大型电动台式切割设备，它无需外接电源，作业过程无粉尘飞溅，适合在已完成基础装修的现场进行裁切作业，避免电动设备的线缆拖拽、扬尘污染对已完工面造成破坏。日常作业中，它主要应对墙面、地面铺贴环节的瓷砖定尺裁切需求，可处理厚度10mm以内的普通墙砖、通体地砖，针对现场常见的边角修切、窄条裁切、直线断料场景，相比角磨机裁切的崩边率更低，切口平直度更易控制，新手经过简单练习即可掌握操作要领。

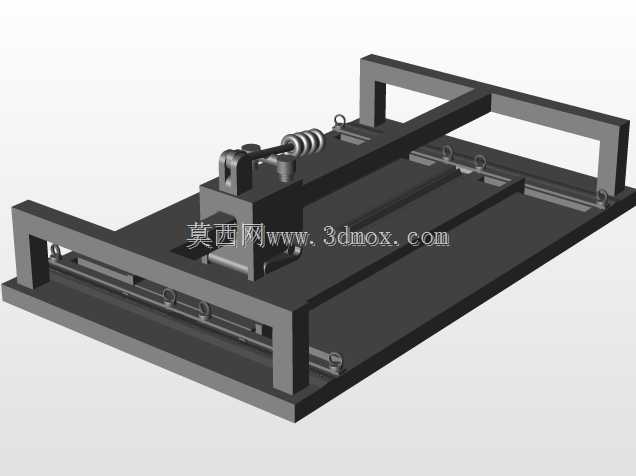

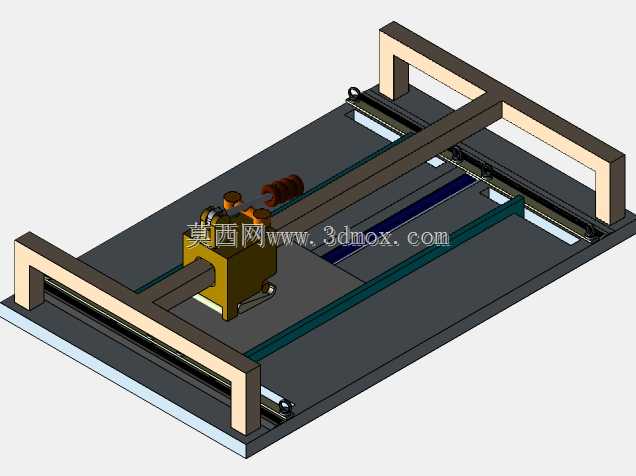

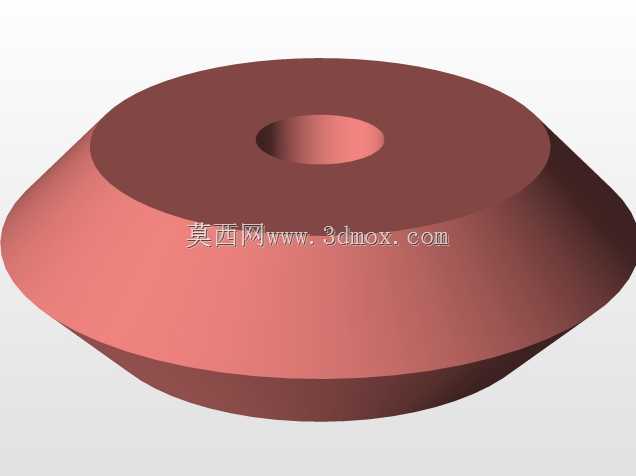

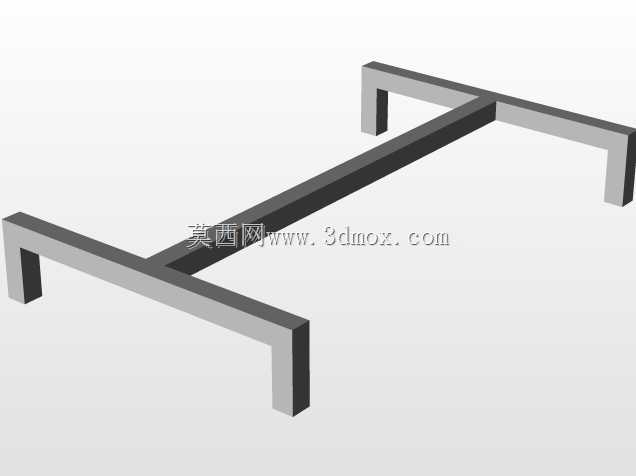

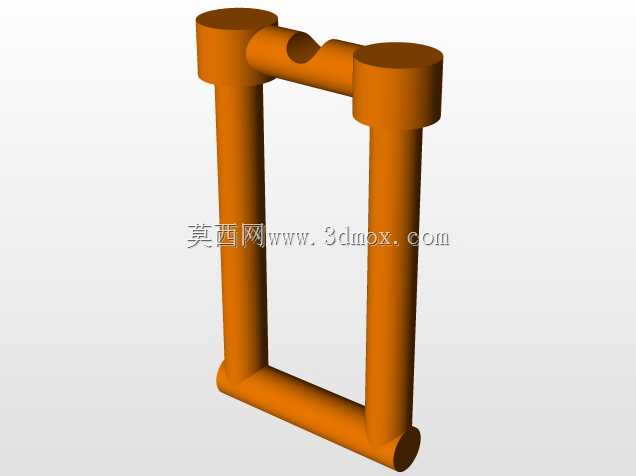

　　从功能结构来看，该设备采用双平行导轨作为切割头的行走基准，导轨两端通过门式框架固定在钢制平板底座上，底座作为瓷砖承载基准面，平面度控制在0.2mm/米范围内，保证瓷砖放置后无翘曲虚位，切割时不会因基材晃动导致切口偏移。切割执行部件为13毫米直径的碳化钨切割轮，轮体经过刃口钝化处理，划刻瓷砖釉面时不会产生崩瓷，划刻深度控制在0.1-0.2mm区间，后续通过压杆机构的杠杆力沿划刻线施力，即可让瓷砖沿应力线整齐断开，相比传统玻璃刀裁切的受力更均匀，断口直线度误差可控制在0.5mm以内，无需后续二次磨边即可直接铺贴。

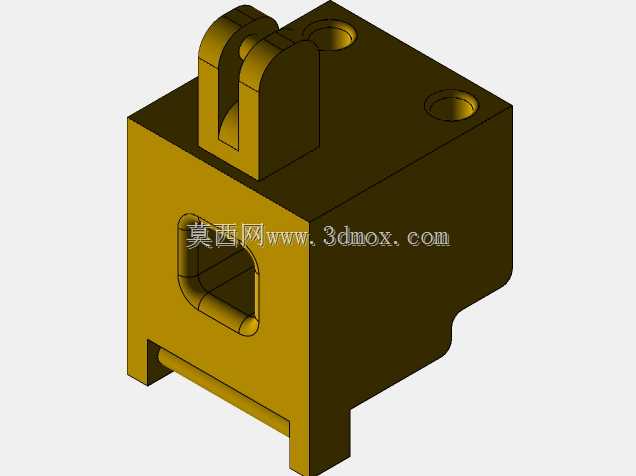

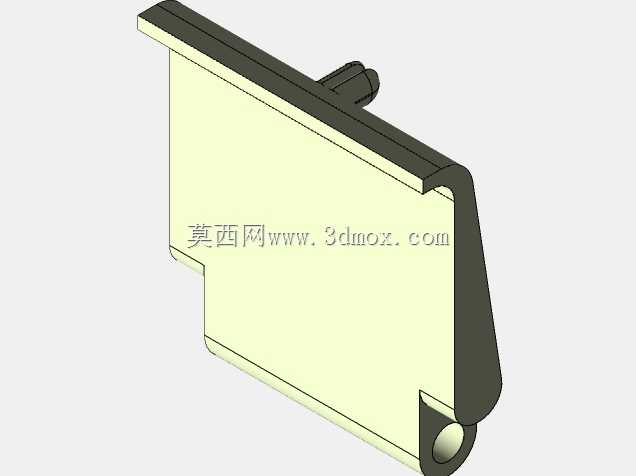

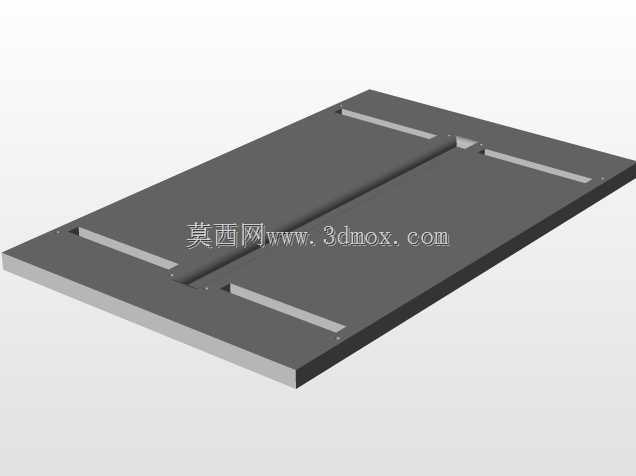

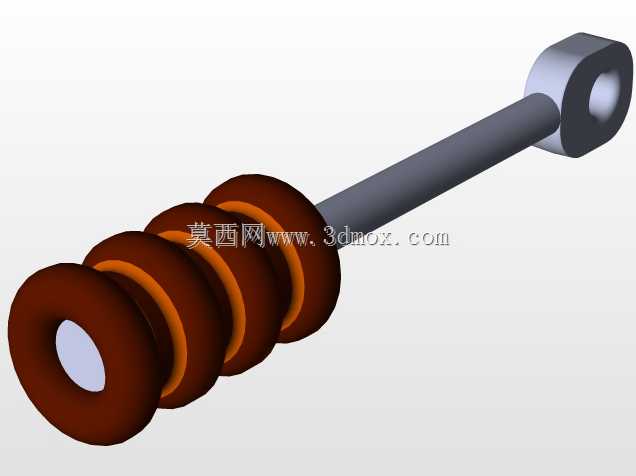

　　设计层面优先考虑了现场作业的便携性与耐用性，整体框架采用型钢焊接后做喷塑防锈处理，底座平板选用厚度2.5mm的冷轧钢板，边缘做折边加强处理，避免长期踩踏、放置重物导致底座变形；导轨采用实心冷拉圆钢，表面做淬火处理，硬度达到HRC55以上，切割头的滑块内嵌铜质导套，长期往复滑动不会出现导轨拉伤、间隙变大的问题。切割头的进给手柄做了包胶处理，握持时贴合手掌轮廓，下压施力时不会打滑，压杆的力臂比经过优化，操作人员仅需施加15kg左右的下压力即可断开10mm厚的瓷砖，长时间作业不易产生手部疲劳。设备的侧边设置了可调节定位挡块，挡块带有毫米级刻度标识，批量裁切同尺寸瓷砖时，仅需一次定位即可连续作业，无需每次测量划线，大幅提升现场铺贴的作业效率。

　　从安装与使用边界来看，该设备整体外形长度适配常规800mm规格瓷砖的裁切需求，底座宽度可容纳600mm宽度的瓷砖平放，作业时仅需放置在平整的地面或临时工作台面上即可，无需额外打螺栓固定，设备底部带有四个橡胶防滑垫，放置在光滑的瓷砖地面上作业时不会出现滑移。设备的可维护性较强，碳化钨切割轮属于易损件，当划刻出现连续跳刀、釉面划不透的情况时，仅需松开切割头的锁紧螺钉即可更换轮片，日常维护仅需定期在导轨表面涂抹少量润滑脂，清除导轨缝隙内的瓷砖碎屑即可，无需复杂的保养流程。针对现场常见的小规格瓷砖裁切，比如100mm宽度的踢脚线瓷砖，设备的导轨行程预留了足够的操作空间，不会出现切割头走到行程末端无法施压的问题，压杆的下压支点位置经过调整，窄条裁切时受力点依然可以对准划刻线，不会出现窄条断裂、崩角的问题。

　　在实际作业适配性上，该设备不适合切割厚度超过12mm的厚板石材、全抛釉超硬瓷砖，这类材质需要更大的划刻压力与折断力，超出手动设备的受力设计边界；同时它仅能完成直线裁切作业，无法处理圆弧、异形切口，这类需求仍需配合电动切割机完成。但在常规家装铺贴场景中，80%以上的直线裁切需求都可以通过该设备完成，作业时无噪音、无扬尘，不需要接电，在无供电的毛坯房现场也可直接作业，搬运时整体重量控制在单人可手提的范围内，转场作业时无需额外辅助搬运设备，非常适合流动作业的装修班组使用。结构设计上没有多余的复杂传动部件，故障点极少，即使长期在潮湿的装修现场使用，也不会出现电机烧毁、电路短路这类电动设备常见的故障，整体使用寿命可达5年以上，仅需定期更换切割轮即可维持正常作业精度。
