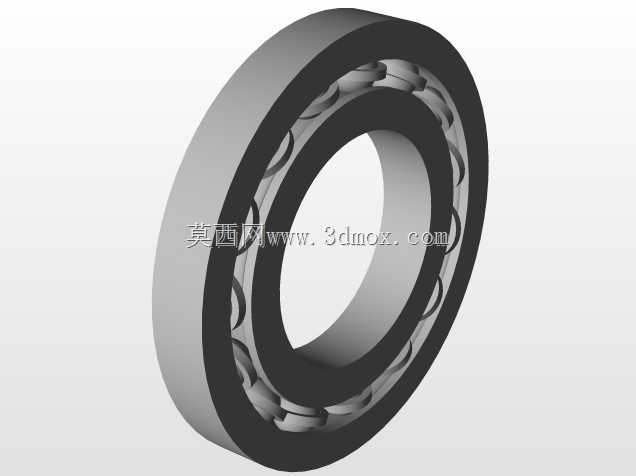

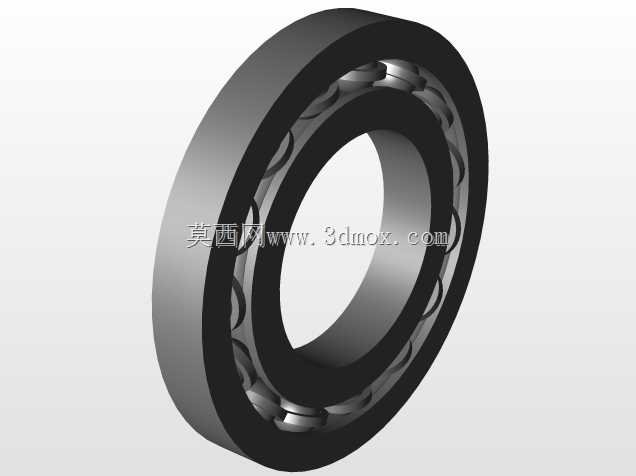

参数化可调内径深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑部件，这类零件承担着轴系径向与少量轴向载荷的传递作用，同时将轴运转过程中的摩擦系数控制在极低区间，保障整套传动系统的运转效率与长期稳定性。日常做设备结构设计时，很多新手工程师容易忽略轴承安装边界的匹配问题，要么是轴径与轴承内圈配合公差选得不合理，跑内圈、抱轴的故障频发，要么是轴承座孔的尺寸偏差导致外圈蠕动，提前磨损失效，而参数化的轴承三维模型，能在方案设计阶段快速匹配不同轴径的安装需求，省去反复查手册改模型的重复工作。这款深沟球轴承的设计逻辑完全贴合实际工程应用，建模时将内圈内径作为核心驱动参数，关联了滚动体直径、数量、内外圈滚道曲率半径、保持架兜孔位置、

　　外圈外径与宽度尺寸的联动关系，当调整轴的内径参数时，整套轴承的所有结构尺寸会按照机械设计手册里的标准比例同步更新，不会出现滚动体与滚道干涉、保持架卡滞这类不符合实际加工装配的问题。从实际应用场景来看，这类深沟球轴承的覆盖范围极广，小到小型电机的输出轴支撑、办公设备的传动辊轮，大到输送机辊筒、机床主轴的辅助支撑、通用减速机的输入输出轴定位，只要是存在中低转速、中等径向载荷的旋转部位，都能见到这类结构的身影。做结构设计时要注意，这类轴承的安装边界有几个核心控制尺寸：首先是内圈与轴的配合，通常采用基孔制过渡配合，根据载荷大小选择k6、m6这类公差带，避免配合过松导致内圈与轴相对滑动；其次是外圈与轴承座孔的配合多采用基轴制间隙或过渡配合，

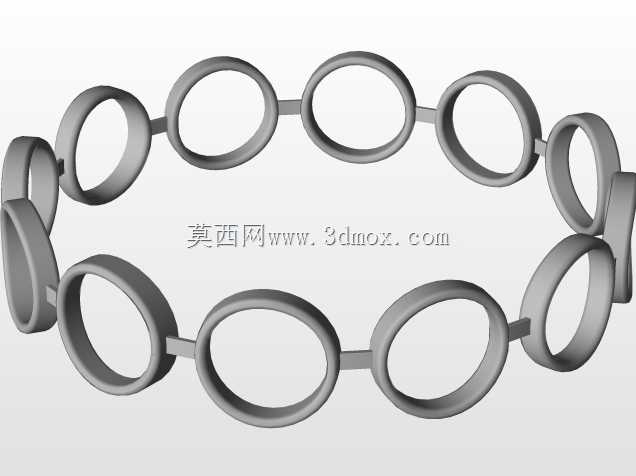

　　方便装配时的压装调整，同时要预留一定的热膨胀余量，避免轴系运转升温后轴承外圈胀死在座孔内。模型里的保持架采用浪形冲压保持架结构，这也是中小型深沟球轴承最常用的保持架形式，兜孔的间隙设计刚好能兜住滚动体，既不会让滚动体在运转时脱落，又能预留足够的润滑脂存储空间，保障长期运转时的润滑效果。很多工程师在做三维装配时，习惯直接调用标准件库的固定型号轴承，一旦方案调整轴径就要重新选型替换，很容易出现装配约束出错、配合尺寸不匹配的问题，而这种带参数联动的轴承模型，只需要修改核心的内径参数，就能自动生成对应规格的完整轴承结构，所有配合面的尺寸都符合标准件的尺寸规范，能直接导出工程图标注加工尺寸，也能导入有限元分析软件做接触应力校核，

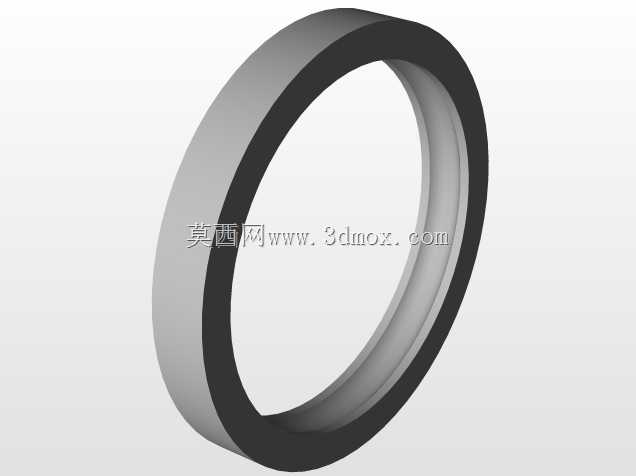

　　模拟不同载荷下滚道与滚动体的接触变形情况。另外在设计时还要考虑轴承的安装定位方式，通常内圈靠轴肩定位，轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法装到位，外圈靠轴承座的孔用挡圈或者端盖定位，端盖的压紧力要控制在合理范围，不能压得过紧导致轴承游隙消失，出现运转卡顿、温升过高的问题。这款模型的结构完全还原了实际轴承的工艺细节，内外圈的滚道都做了对应曲率的圆弧处理，滚动体与滚道的接触角符合深沟球轴承的设计规范，保持架的冲压折弯结构、铆钉连接位置都和实物保持一致，不管是做装配干涉检查、运动仿真，还是做设备的爆炸视图展示装配关系，都能直接使用，不需要再额外做结构细节的补全。在做设备维护相关的仿真演示时，这类参数化模型也能快速匹配不同设备上的同类型轴承规格，不用反复建模，大幅提升设计阶段的工作效率，也能避免手动改尺寸时出现的比例失调、结构干涉等低级错误。
