双金字塔交叉空间线框几何结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:629568
  • 双金字塔交叉空间线框几何结构
  • 双金字塔交叉空间线框几何结构
  • 双金字塔交叉空间线框几何结构
  • 双金字塔交叉空间线框几何结构
  • 双金字塔交叉空间线框几何结构

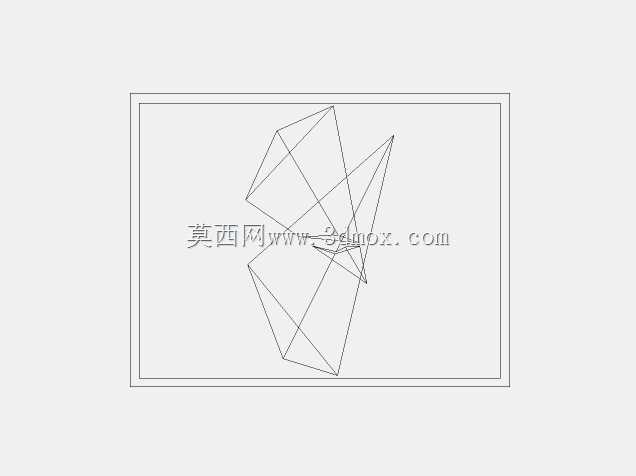

  这类双金字塔交叉的空间线框结构,常作为几何构型教学演示载体、空间桁架受力验证的简化参照模型,也可用于创意装置的结构原型参考,在基础力学教学、空间结构概念设计阶段有实际应用价值。从结构特性来看,该构型由两个正置与斜置的四棱锥空间线架相互穿插构成,所有棱边均为等径细长杆件,两个棱锥的轴线呈空间异面夹角布置,交叉区域的棱边不存在实体干涉,仅在空间点位上形成交汇节点,整体结构无额外附加支撑件,完全依靠棱边的空间排布维持几何形态稳定性。设计这类空间交叉结构时,首先要确定两个棱锥的基准定位面,先绘制单个正四棱锥的底面正方形轮廓,确定锥顶高度后生成单锥的所有棱边空间路径,再以两个棱锥的预设交叉中心点为旋转基准,将第二个棱锥绕空间轴偏转指定角度,

  调整锥顶与底面的相对位置,确保两个棱锥的棱边仅在预设交点位置接触,不会出现线段重叠或错位的情况。建模过程中需要逐一校验每根棱边的空间坐标,避免出现非预期的实体穿插,所有交汇节点的位置精度需要控制在合理公差范围内,保证线框结构的几何对称性。从安装边界来看,该结构整体外轮廓的最大包络尺寸可根据实际使用场景缩放,若作为教学演示模型使用,整体外接矩形包络可控制在300mm×300mm×500mm范围内,底面可预留直径8mm的安装孔位,方便固定在展示台架上;若作为微型桁架受力测试样件,可将整体尺寸缩小至100mm以内,棱边采用直径2mm的金属线材制作,节点位置采用焊接或粘接固定,确保结构受力时不会出现节点松脱。实际应用中,

  这类空间交叉线框结构可以帮助初学者理解空间几何的投影关系,掌握异面直线的交点求解方法,也能为空间桁架的节点设计提供构型参考,在验证空间结构的受力传递路径时,可通过对该模型的棱边施加模拟载荷,观察不同夹角下的结构形变差异,为后续实际工程中的桁架结构设计提供基础数据支撑。在建模逻辑上,这类结构不需要复杂的曲面特征,全部由直线段构成,重点在于空间点位的精准定位,每一个锥顶、底面角点、交叉节点的三维坐标都需要经过几何计算确认,避免出现投影偏差,尤其是在二维转三维的建模过程中,需要反复切换正交视图与等轴测视图校验棱边的空间位置,确保两个棱锥的交叉关系符合最初的设计预期,不会出现某一侧棱边偏移导致整体构型失衡的问题。对于结构设计从业者而言,

  这类基础几何构型的建模练习,能够有效提升空间坐标定位能力,强化对空间交点、异面直线位置关系的理解,这些基础能力在后续的复杂桁架设计、管线排布、设备空间布局工作中都有广泛的应用场景,比如在厂房管线综合排布时,就需要精准计算不同走向管线的空间交叉位置,避免出现实体碰撞,其核心逻辑与该双金字塔交叉结构的交点求解思路是一致的。
