带三旋钮1X4规格乐高拼接积木板

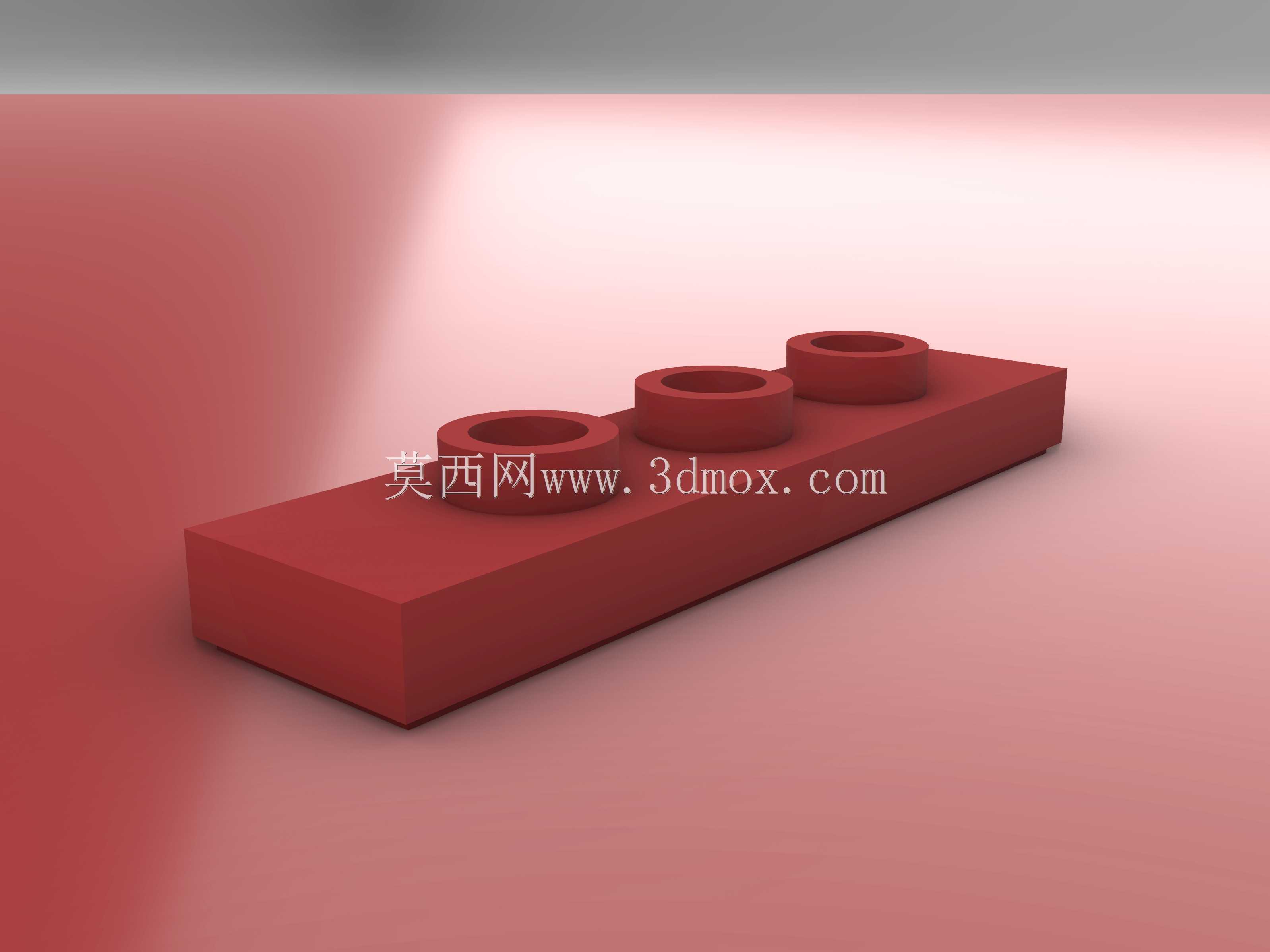

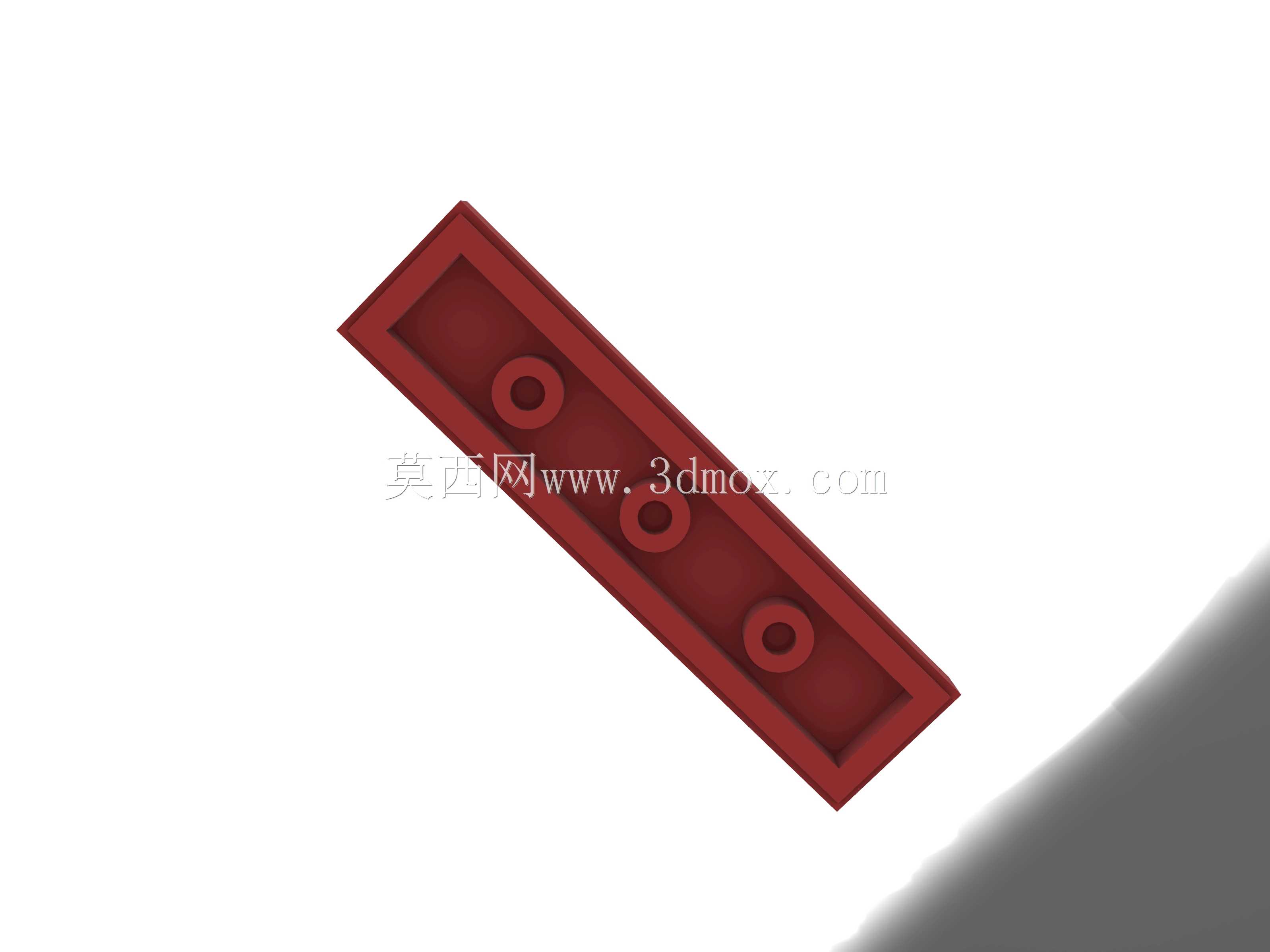

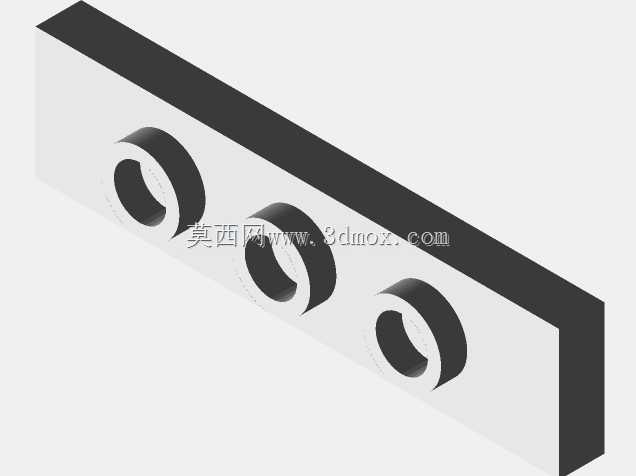

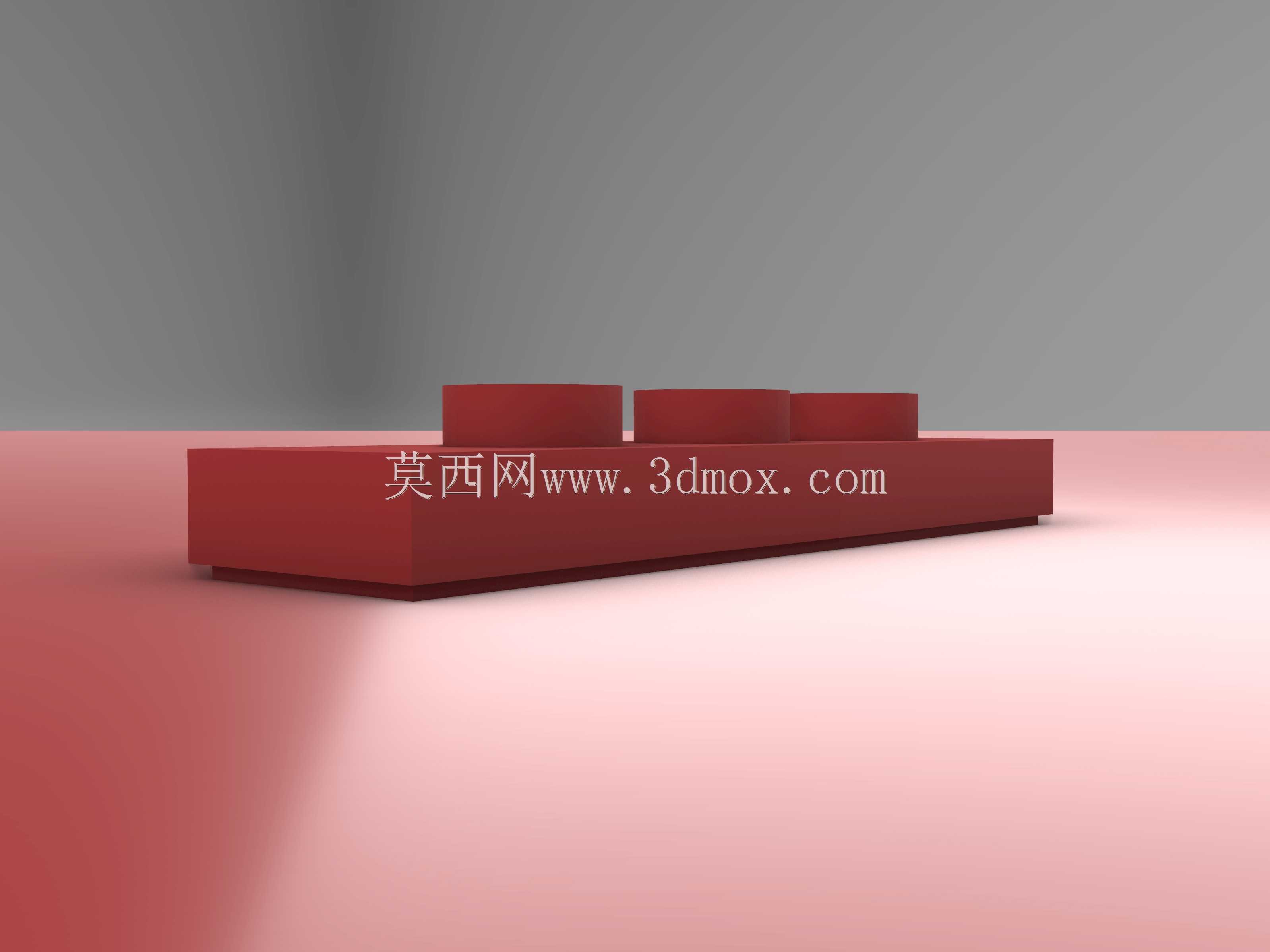

　　日常做非标工装快换结构的方案验证时，经常会用到这类标准化拼接积木做快速搭模，不用开模就能快速验证工位排布、治具安装位的合理性，比直接加工铝件试错成本低太多。这块1X4规格的积木板，主体是长条形平板结构，板身顶面均匀分布三个凸起旋钮结构，和常规带凸点的乐高积木不同，旋钮式的拼接结构插拔阻力更小，频繁拆装也不会出现凸点磨损导致的配合松动问题，很适合需要反复调整搭建布局的验证场景。从结构设计来看，板身主体厚度控制在常规乐高砖的1/3左右，底部做了通长的凹槽结构，刚好能和标准乐高砖的顶面凸点形成过盈配合，配合量控制在0.1mm，既能保证拼接后不会松脱，又不需要太大的按压力就能完成拆装。三个旋钮的直径和标准乐高凸点直径一致，旋钮根部做了R0.

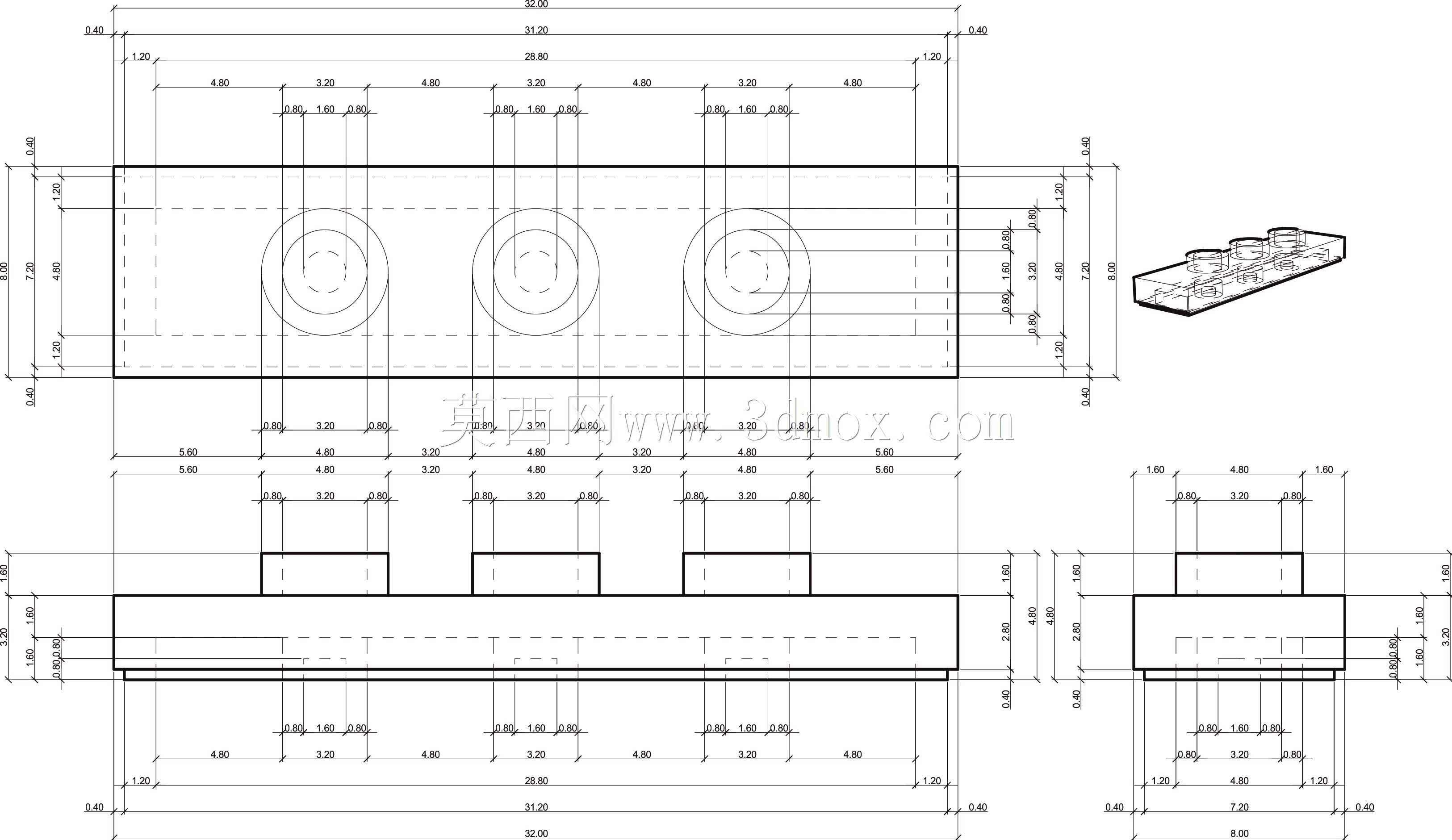

　　2的圆角过渡，避免频繁插拔后根部出现应力断裂，旋钮顶面做了微小的倒角，方便对准下层积木的拼接孔，不用刻意对位就能快速插合。实际应用里，这类带旋钮的积木板除了做玩具搭建，在小型桌面自动化设备的原型验证里也很常用，比如做小型物料分拣线的导流条安装基座，因为拼接位置可以灵活调整，不用重新打孔就能快速调整导流条的间距，适配不同尺寸的物料分拣需求。安装边界上，这块积木板的长度是标准1X4乐高单位，换算成公制尺寸是32mm，宽度是8mm，总高度包含旋钮是9.6mm，底部凹槽深度是1.8mm，不管是拼接到标准乐高基板上，还是用双面胶固定到亚克力工作台面上，都不会超出常规小型原型的安装空间，板身侧面没有多余的凸起结构，多块同规格积木板并排拼接时，

　　侧面贴合间隙能控制在0.05mm以内，不会出现拼接后表面高低不平的问题。设计的时候特意把旋钮的位置做了居中排布，三个旋钮分别对应1X4长度方向的第1、2、4个标准凸点位，中间留了一个空位，既可以搭配带凸点的常规积木做错位拼接，也能和同类型的旋钮积木做上下层叠，叠装时的层间距和标准乐高砖的层间距一致，不会出现层间错位的问题。做结构强度验证的时候，板身主体采用和常规乐高积木一致的ABS材质参数建模，壁厚均匀控制在1.2mm，没有出现壁厚突变的位置，注塑生产的时候不会出现缩痕，旋钮和板身的连接位置做了加厚处理，能承受15N的侧向推力不会断裂，满足日常频繁拆装的使用需求。在教育机器人的搭建场景里，这类积木板还可以作为传感器的安装基座，

　　因为表面平整，粘贴灰度传感器、触碰传感器的时候不需要额外做找平处理，旋钮结构还能用来固定传感器的导线，避免导线拖动影响传感器的检测精度。和常规带凸点的1X4积木板相比，旋钮式结构的优势在于可以实现无角度限制的旋转拼接？不对，实际是旋钮和拼接孔的配合是间隙配合0.05mm，上层积木可以绕旋钮做小角度的转动调整，不用完全卡死在固定角度，这在做可动结构原型的时候非常实用，比如搭建小型机械臂的连杆连接位，不用额外做转轴结构，直接用两个带旋钮的积木板配合就能实现简易的转动副，快速验证连杆的运动行程是否合理。建模的时候特意把所有的配合面都做了拔模处理，拔模角度1.5度，符合注塑件的生产要求，如果后续需要开模量产，不需要再做结构修改就能直接出模，板身底部的凹槽边缘也做了倒角，拼接的时候不会刮伤下层积木的表面，多次拆装后也不会出现明显的磨痕。
