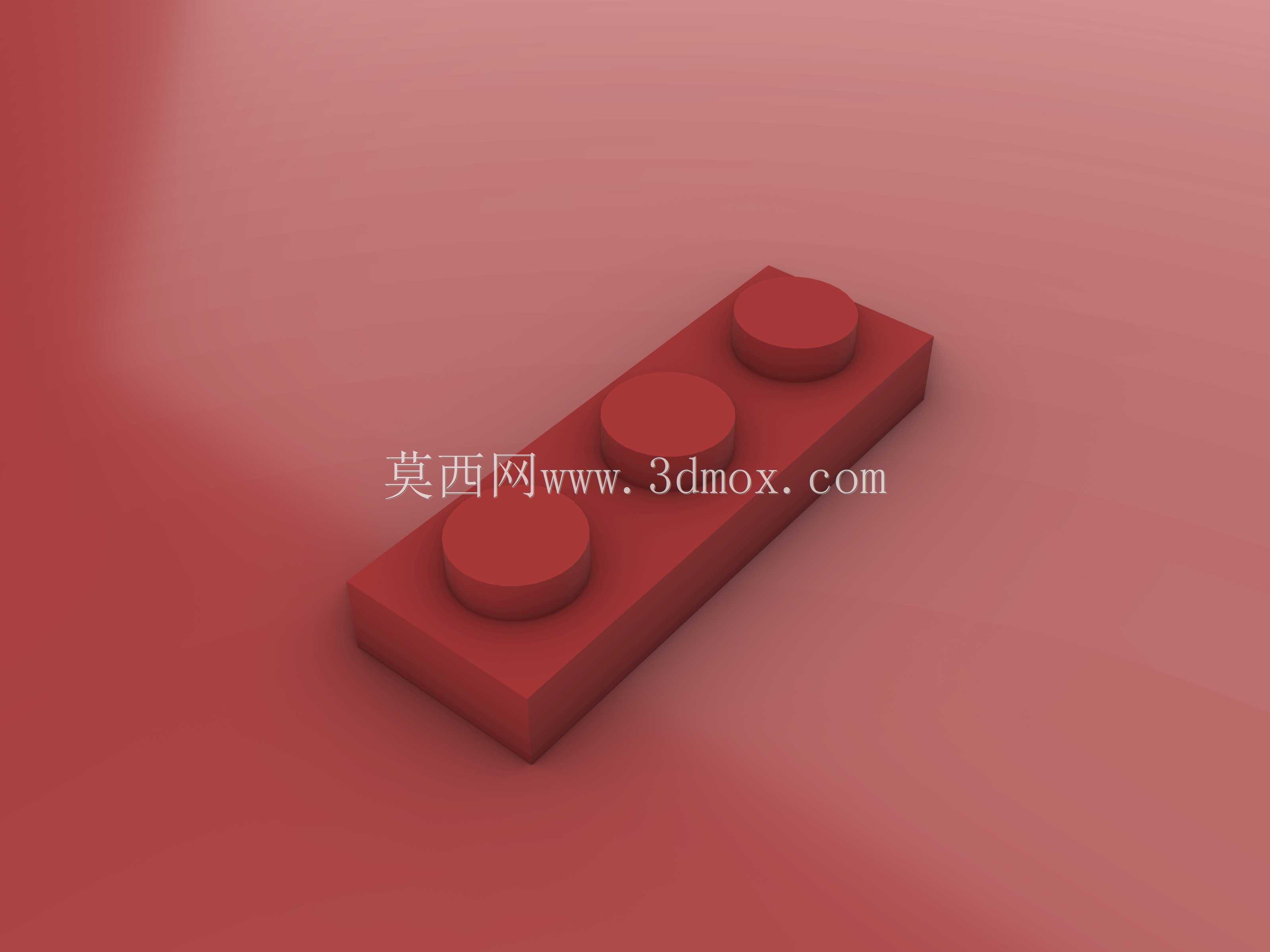

1X3规格乐高拼接积木板结构设计

　　在玩具结构设计、创客教育教具开发、快速原型搭建领域，标准化拼接积木单元是最基础的通用构件，这款1X3规格的积木板，核心定位是作为基础拼接单元，适配标准乐高凸点连接体系，可广泛用于拼装玩具的结构层搭建、创客项目的快速原型验证、教学演示模型的模块化组装场景。从实际使用场景来看，这类基础积木板既可以作为小型拼装作品的基底承托件，也可以作为多模块拼接的过渡连接件，在儿童益智拼装场景中，能帮助使用者理解模块化拼接的空间逻辑，在工程原型快速验证场景中，可配合其他标准积木单元快速搭建设备框架、结构示意模型，省去从零加工小型结构件的流程，大幅提升原型搭建效率。从功能特性来看，这款积木板采用标准的三凸点横向排布设计，凸点间距、凸点直径、

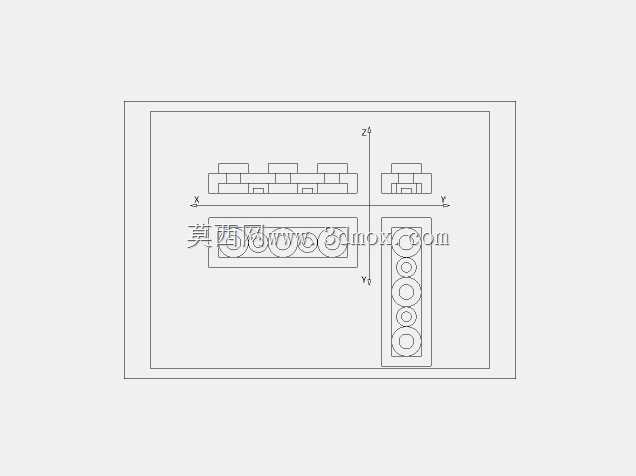

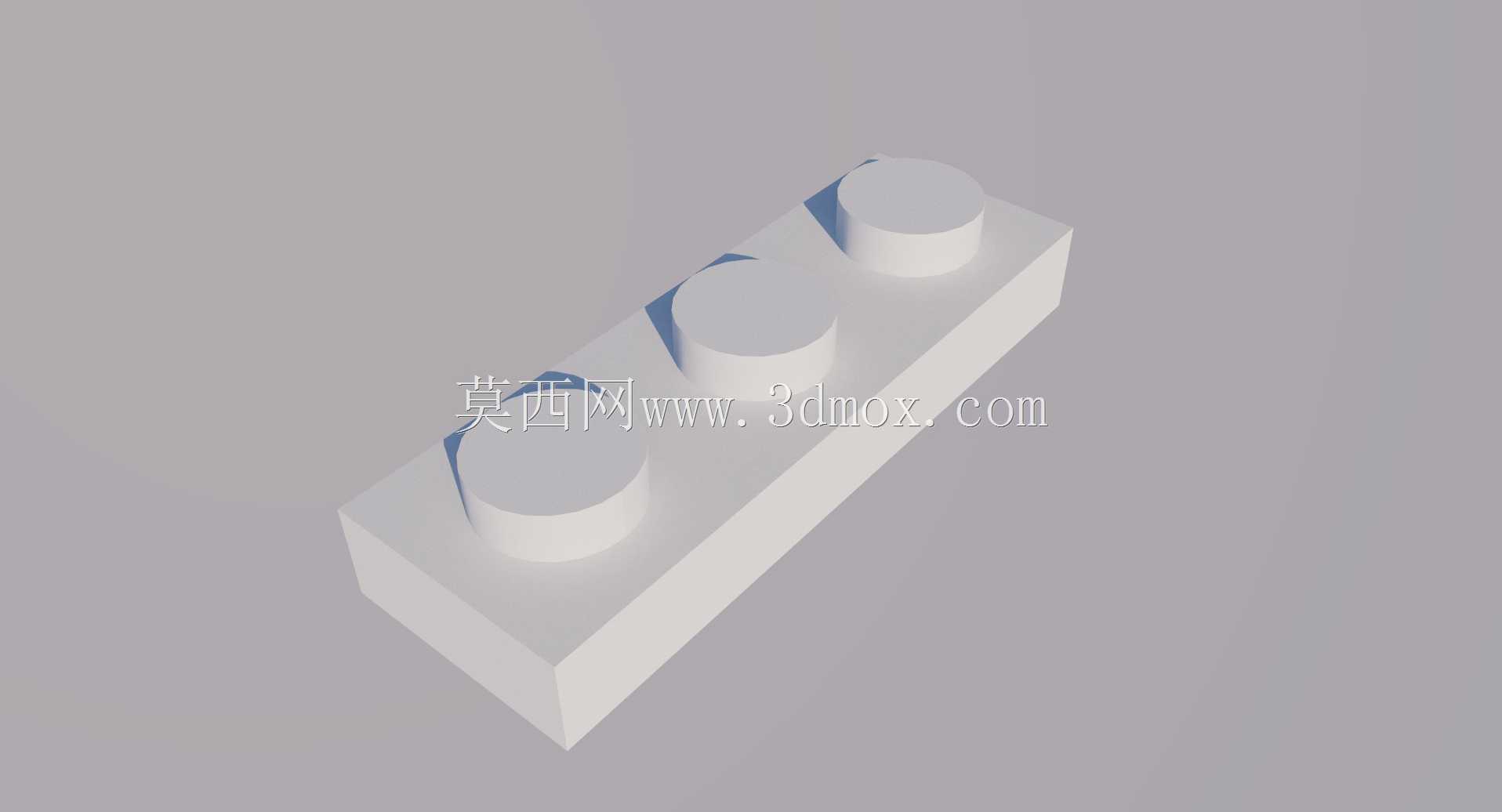

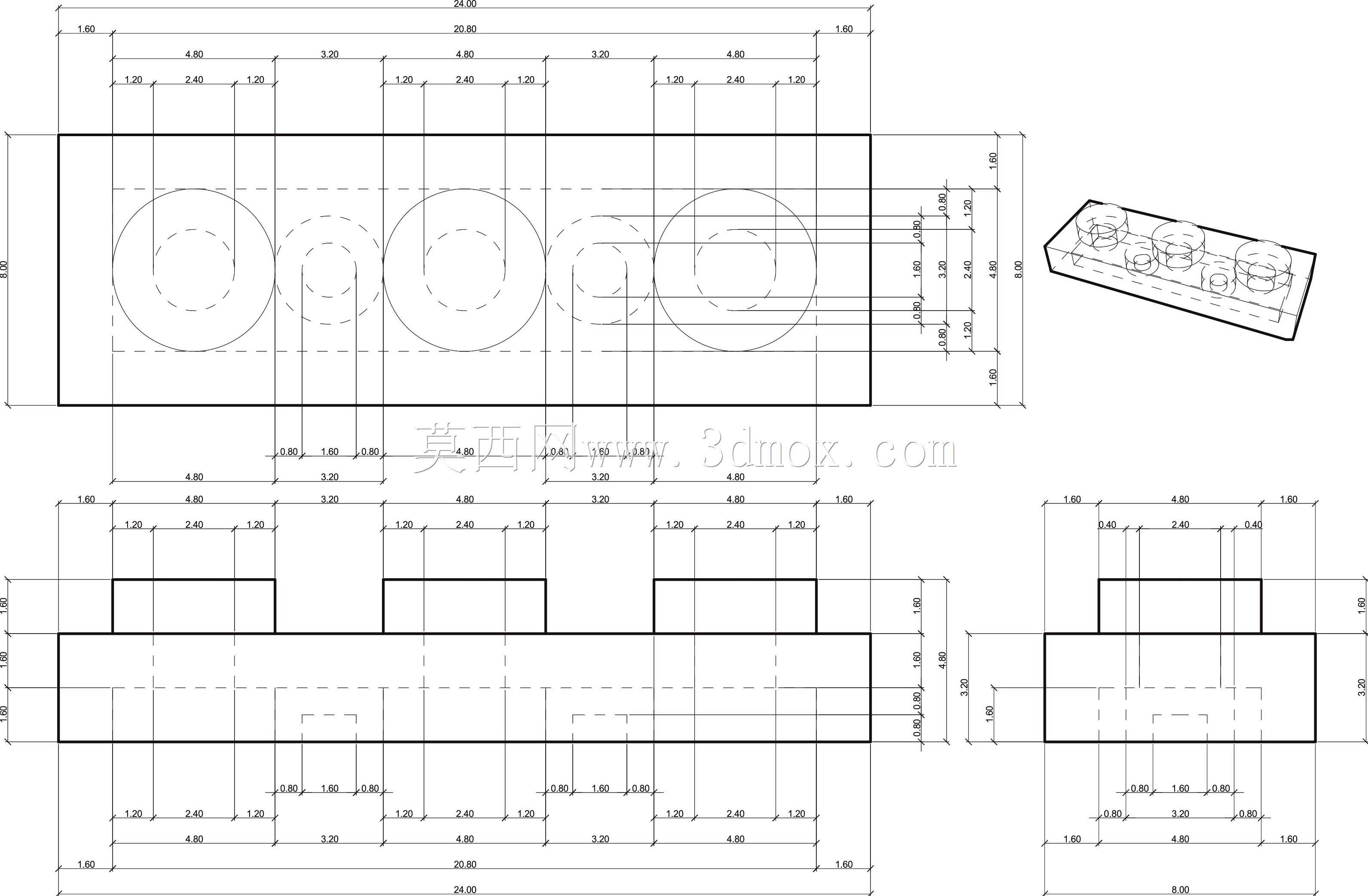

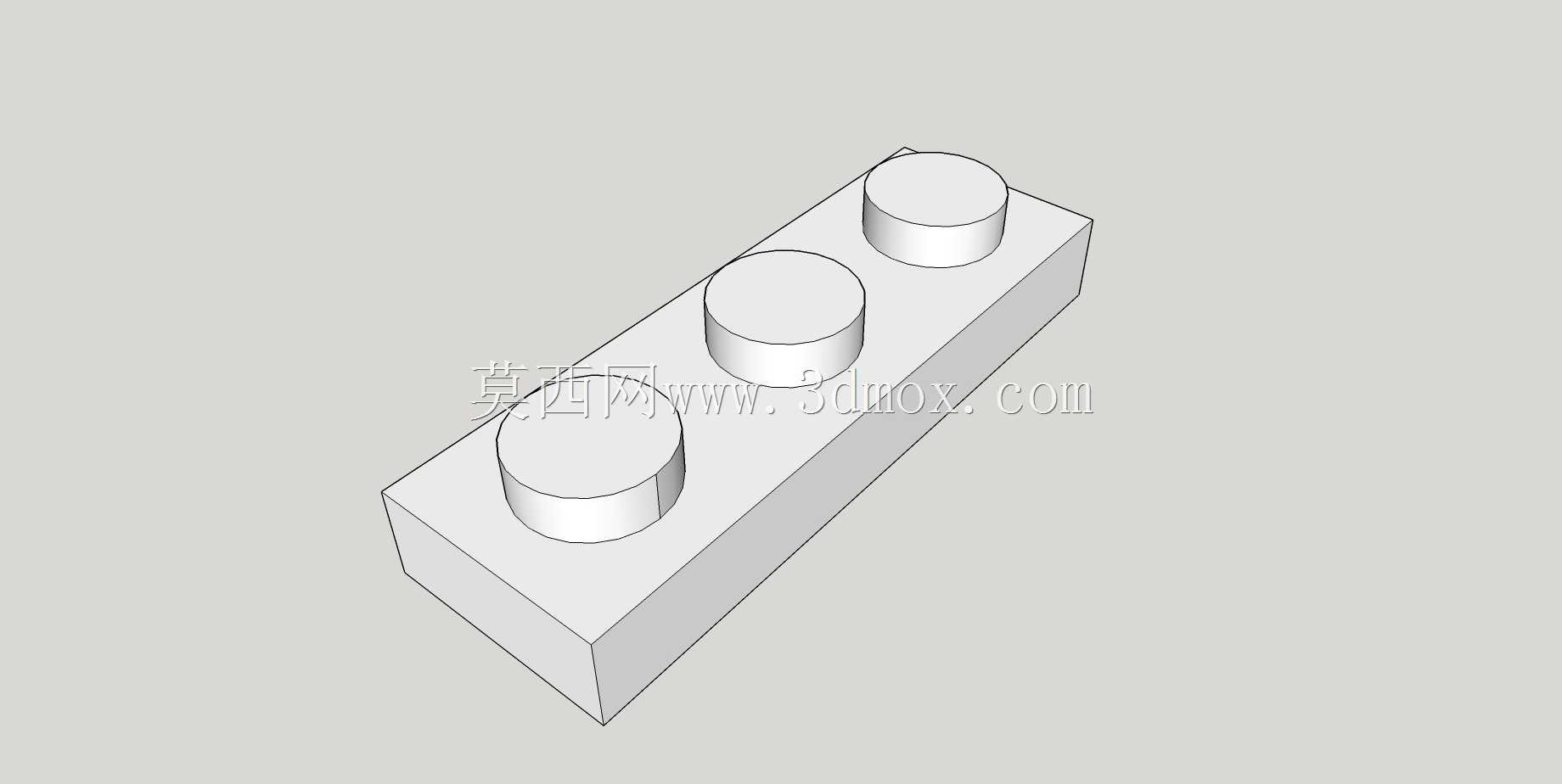

　　板体厚度完全匹配通用乐高拼接体系的公差要求，拼接时既能保证足够的插拔阻尼感，避免拼接后出现松脱移位，又不会因为过盈量过大导致插拔困难、长期使用后凸点磨损加剧。板体主体为规整的长方体结构，底面为平整平面，既可以直接贴合在平整基底上作为底层承重件，也可以通过底面的拼接凹槽与下方的凸点结构配合，实现多层堆叠拼接。在设计思路上，这款积木板没有做多余的异形结构，完全遵循基础积木单元的标准化设计逻辑，首先确定核心的凸点连接参数，以标准乐高积木的凸点中心距8mm为基准，三个凸点沿板体长度方向等距排布，凸点高度控制在1.8mm，保证拼接时的咬合深度足够；板体整体长度对应三个凸点的排布跨度，宽度与单凸点的标准宽度一致，厚度控制在3.2mm，既保证板体自身的结构强度，不会在正常插拔受力时出现弯折变形，又能控制整体重量，避免多层堆叠时下层构件承受过大载荷。板体的所有棱边都做了微小的圆角处理，避免尖锐边角在使用过程中造成划伤，同时也能提升拼接时的对位容错率，即使稍有偏移也能顺着圆角滑入正确的拼接位置。从外形尺寸与安装边界来看，这款积木板的长度方向总尺寸为24mm，对应三个标准凸点的排布总长度，宽度方向总尺寸为8mm，与单块1X1积木的宽度保持一致，板体总厚度为9.6mm，其中凸点凸起高度1.8mm，板身主体厚度7.8mm；安装拼接时，横向可与同规格的1X1、1X2、1XN系列积木沿长度或宽度方向无缝拼接，纵向堆叠时，上下层的凸点与凹槽完全契合，

　　堆叠后相邻两层板体之间的间隙控制在0.1mm以内，不会出现明显的拼接缝隙。在实际装配使用中，这款积木板的安装边界需要注意，当作为底层承托件使用时，底面需要完全贴合支撑平面，避免悬空部分过长导致受力后板体翘曲；当作为垂直立面的拼接构件时，单侧延伸拼接的长度不宜超过6个凸点跨度，避免杠杆力过大导致拼接处松脱。从结构强度设计来看，板体内部采用均匀的壁厚设计，壁厚控制在1.2mm，既不会因为壁厚过薄导致注塑成型时出现缩痕、强度不足的问题，也不会因为壁厚过厚增加材料成本、导致成型周期变长。凸点部分与板体主体为一体化结构，凸点根部做了0.2mm的圆角过渡，避免长期插拔受力时凸点根部出现应力集中断裂的问题。在实际建模过程中，

　　需要严格控制凸点的尺寸公差，凸点直径的公差带控制在±0.02mm，凸点间距的公差带控制在±0.01mm，才能保证与不同批次生产的标准乐高积木都能实现顺畅拼接，不会出现过紧插不进去或者过松容易脱落的问题。这类基础积木单元看似结构简单，但对尺寸精度的要求远高于普通塑料零件，因为拼接体系是由成百上千个不同规格的单元组成，只要其中一个单元的尺寸出现偏差，就会导致大面积拼接时出现累积误差，最终造成整体结构变形、拼接错位。这款1X3积木板作为基础单元中的常用规格，在实际使用中的使用频率远高于异形特殊积木，不管是搭建小型的房屋模型、机械结构示意模型，还是作为大型拼装作品的填充结构件，都能用到，是模块化拼接体系中不可或缺的基础组成部分。
