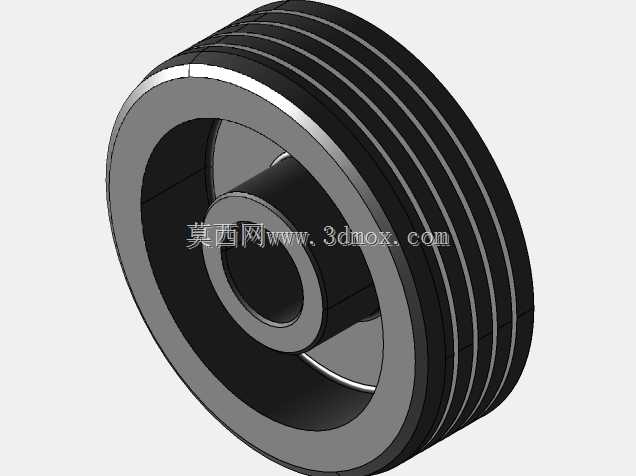

多槽式传动导向滚轮结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:629614
  • 多槽式传动导向滚轮结构设计
  • 多槽式传动导向滚轮结构设计

  在带传动输送、线缆牵引排布、精密传动导向这类工况里,导向轮的结构合理性直接决定了传动系统的运行稳定性与易损件更换周期,这款多槽式导向滚轮的结构设计,完全围绕重载、多线同步导向的实际工程需求展开。从实际应用场景来看,这类多槽导向轮常被用在多楔带传动的张紧端、通讯线缆布设的走线架导向位、小型输送设备的侧边导向组,以及纺织机械的纱线同步排布机构中,区别于单槽导向轮只能适配单根传动带或单条线缆的局限,多槽结构可以在同一安装位实现多组传动介质的同步导向,大幅缩减机构的安装空间占用,减少支撑轴系的零件数量。从功能特性上看,轮体外侧均匀分布的多道环形凹槽,槽型截面与配套使用的多楔带楔面、圆形线缆外圆做了匹配设计,槽壁的倾斜角度经过反复校核,

  既可以保证传动介质嵌入槽内后不会出现轴向窜动,又能避免槽壁对传动带或线缆表面造成过度挤压磨损;轮体中间的通孔为轴承安装位,孔壁的公差带按照基孔制过渡配合设计,可直接适配标准深沟球轴承的外圈安装,无需额外加工衬套,装配时通过轴承内圈与固定支撑轴配合,即可实现轮体的低阻力转动,轮体两侧的凸缘结构一方面对轴承起到轴向限位作用,避免轮体转动过程中轴承出现窜动脱出,另一方面也能在轮体受侧向力时提供足够的结构强度,防止轮缘变形。设计思路上,这款导向轮采用了轮毂、轮辐、轮缘一体化的结构设计,没有采用分体式拼接的结构,避免了拼接螺栓松动带来的轮体跳动问题;轮毂部分的厚度根据额定径向载荷做了加强处理,在轴承安装位的外侧预留了密封件安装槽,

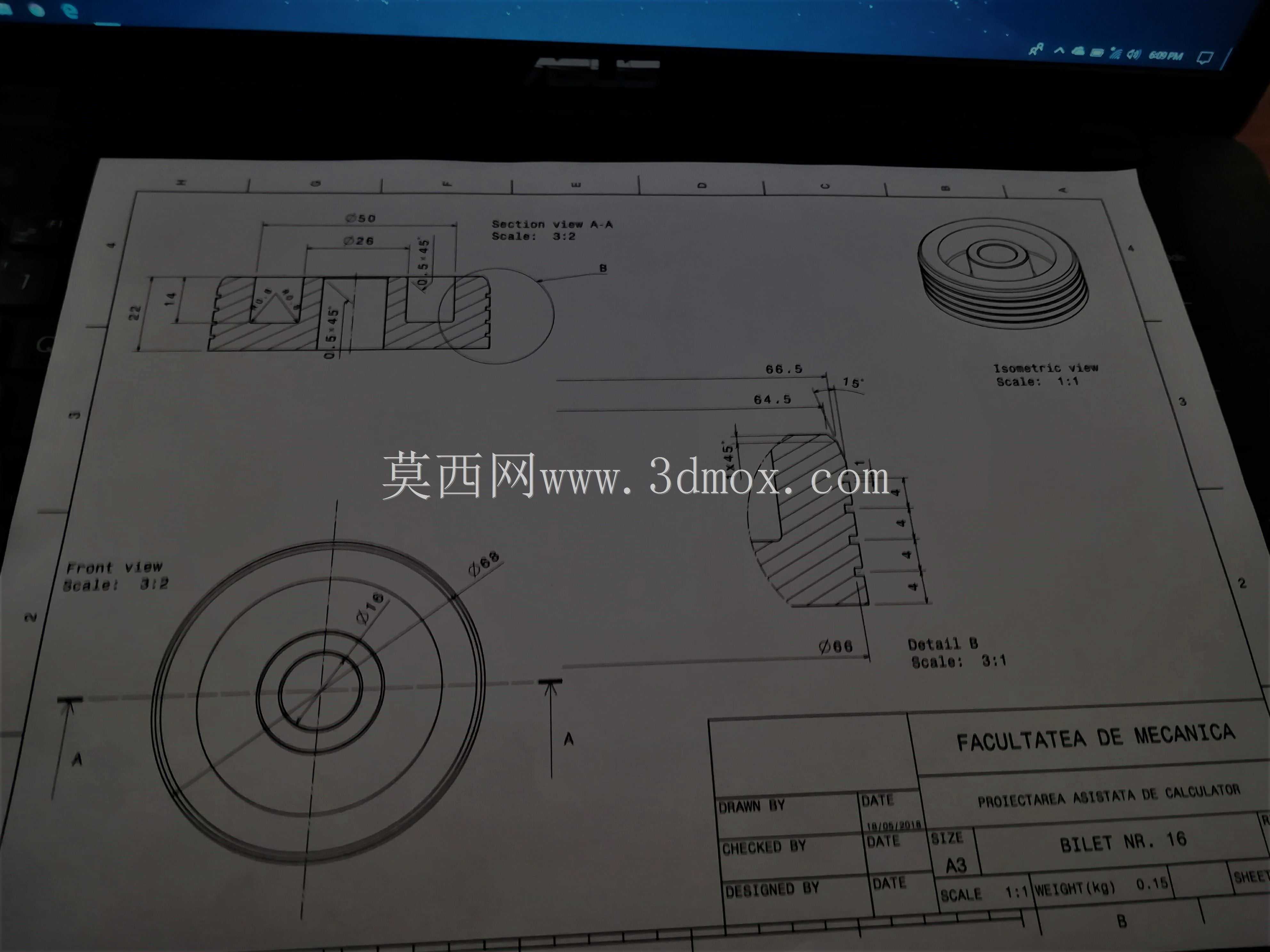

  可根据工况需求加装防尘密封圈,阻挡粉尘、切削液等杂质进入轴承内部,延长轴承的使用寿命;轮辐部分采用了等厚度环形辐板设计,在保证轮体整体结构刚度的前提下,尽可能减少了轮体的自重,降低转动过程中的转动惯量,减少传动系统的启动阻力。从外形尺寸与安装边界来看,轮体的外径尺寸根据导向时的最小弯曲半径设计,避免传动带或线缆经过轮体时弯曲半径过小产生疲劳损伤;轮体的总宽度与槽数直接匹配,每道槽的槽距保持一致,保证多根传动介质运行时的线速度同步,不会出现相对滑移;中间安装孔的直径适配常用的标准轴承内径对应的支撑轴尺寸,安装时只需要保证支撑轴的同轴度公差在要求范围内,轮体的径向跳动量就可以控制在传动系统允许的范围内,无需额外做动平衡校正,

  适配多数中低速传动导向场景的精度要求。实际选型使用时,需要注意轮体的槽型必须与配套的传动介质截面完全匹配,若槽型过宽会导致传动介质在槽内晃动产生噪音,槽型过窄则会导致传动介质无法完全嵌入槽内,出现脱槽、打滑的问题;支撑轴的安装座需要具备足够的刚度,避免受载后支撑轴出现挠曲变形,导致轮体偏磨。
