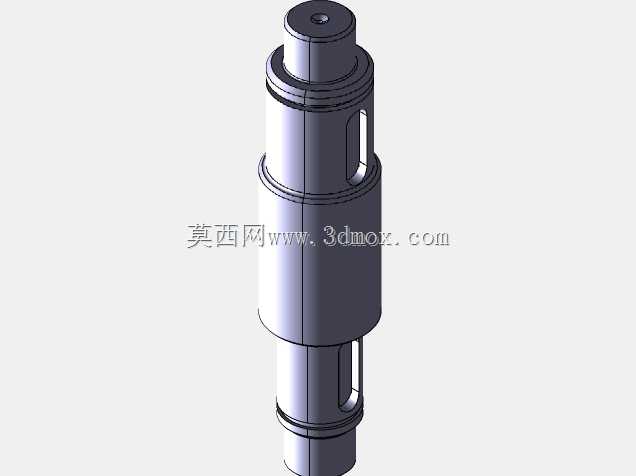

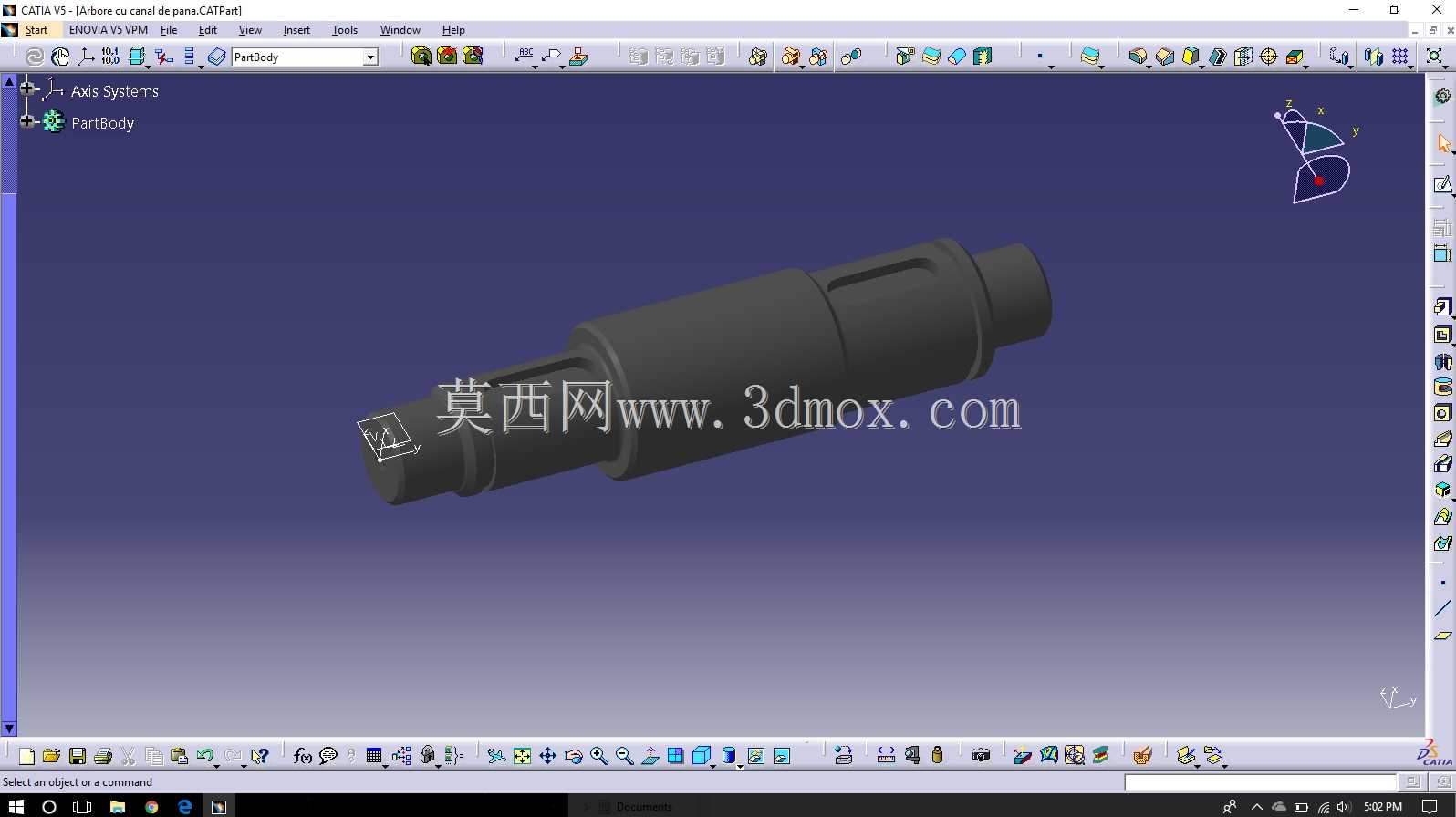

带双键槽阶梯式传动轴结构设计

　　在各类旋转传动设备中，轴类零件是支撑传动件、传递扭矩的核心基础部件，这款带键槽的阶梯轴，主要应用于中小功率的传动机构中，常见于小型减速装置、轻工设备传动单元、精密输送机构的动力传递环节，承担着将动力端输出的扭矩稳定传递至末端执行件的作用，同时为轴上安装的齿轮、带轮、轴承等零件提供精准的定位基准。从结构设计来看，该轴采用多阶梯变径设计，不同轴段的直径差是根据轴上安装零件的配合需求、装配顺序以及轴的受力分布来确定的，直径较大的轴段主要用于承受较大的弯曲与扭转复合载荷，同时作为轴承安装位的定位轴肩，轴肩高度严格按照配合件的安装定位要求设置，既保证轴承内圈能够可靠抵靠定位，又不会因为轴肩过高导致轴承拆卸困难，

　　符合机械设计中轴肩定位的通用规范。轴上开设的两处键槽分别对应不同的传动件安装位，键槽的宽度、深度以及在轴段上的位置，均是根据所传递的额定扭矩计算得出，键槽采用普通平键的配合形式，能够保证传动过程中键与键槽侧面均匀受力，避免出现应力集中导致的键槽变形或轴体开裂问题；两处键槽在圆周方向上的排布经过受力优化，尽量错开轴体受弯的最大应力方向，降低键槽开设对轴体整体强度的削弱影响。轴的两端设置有中心工艺孔，这是轴类零件加工过程中的重要工艺基准，在车削、外圆磨削等加工工序中，中心孔作为定位基准能够保证各轴段的同轴度要求，确保轴在高速旋转过程中不会出现偏心振动的问题，同时端部的倒角设计既能够去除加工毛刺，也方便装配时轴承、传动件的顺利导入，

　　避免装配过程中刮伤配合零件的内孔表面。从安装边界来看，各轴段的长度尺寸是根据所配套的传动组件安装空间确定的，轴承安装位的轴段长度与所选轴承的宽度匹配，传动件安装位的轴段长度略大于对应轮毂的宽度，保证锁紧装置能够将传动件可靠压紧在定位轴肩上，不会出现轴向窜动；轴的整体径向尺寸经过挠度校核，在额定载荷下的轴体挠度控制在允许范围内，避免因为轴的挠曲变形导致轴承偏磨、传动件啮合不良等问题。在实际应用场景中，这类轴往往需要配合深沟球轴承或者角接触轴承使用，两端轴承分别安装在对应直径的轴段上，通过轴肩与轴端挡圈或者圆螺母实现轴向固定，轴上的键槽分别安装平键，与齿轮、联轴器或者带轮的键槽配合，当动力端带动轴旋转时，通过平键的侧面挤压传递扭矩，

　　带动轴上的所有传动件同步旋转，实现动力的稳定传输。设计过程中需要重点考虑轴的应力集中问题，所有轴肩过渡位置都设置了合理的圆角半径，避免直角过渡导致的应力集中，尤其是键槽的端部位置，采用圆弧过渡形式，降低轴在交变载荷下出现疲劳断裂的风险；同时各配合轴段的尺寸公差、表面粗糙度都根据配合性质确定，轴承安装位采用过渡配合，表面粗糙度要求更高，保证轴承安装后的精度与运转平稳性，传动件安装位根据传递扭矩的大小选择合适的配合公差，既保证传动件与轴的同轴度，又方便后续的拆装维护。这类阶梯键槽轴的通用性较强，通过调整各轴段的直径、长度以及键槽的尺寸参数，可以适配不同功率、不同安装空间的传动需求，在小型机械设备的传动系统中应用十分广泛，其结构设计的合理性直接影响整套传动机构的运转稳定性与使用寿命。
