磁流变制动装置半环形主制动盘外壳

项目分类:制动器 发布时间:2022-05-13 ID:629611
  • 磁流变制动装置半环形主制动盘外壳
  • 磁流变制动装置半环形主制动盘外壳

  磁流变制动结构的主制动盘外壳,是磁流变制动器核心的承载与防护构件,这类制动装置目前广泛应用在需要精准力矩控制、响应速度快的制动场景中,比如精密伺服传动系统的负载端制动、小型机电设备的缓速制动、需要无级制动力矩调节的实验测试台架,相比传统摩擦式制动器,磁流变制动器依托磁流变液在磁场作用下的流变特性实现力矩输出,没有刚性摩擦损耗,制动过程平顺无冲击,使用寿命更长,而外壳作为整个制动盘组件的外部承载结构,直接决定了内部磁路、磁流变液腔室的密封性能与结构稳定性。

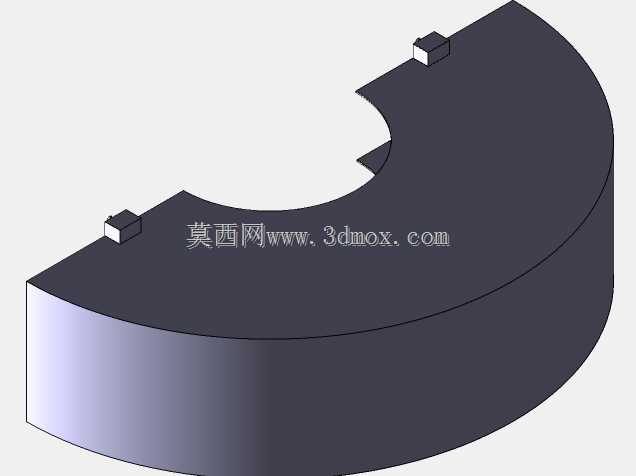

  从结构形态来看,该外壳采用半环形的盘式结构设计,整体为带一定轴向厚度的半圆弧盘状,内侧预留了与中心转轴、磁芯组件配合的弧形缺口,缺口处的台阶结构用于避让内部的励磁线圈安装位与磁流变液的流道间隙,避免外壳与转动部件发生运动干涉。外壳的上端面设置了两个对称分布的凸台式定位块,这两个定位块并非随意设置,而是对应制动器安装支架上的定位卡槽,安装时可以直接嵌入支架的卡槽内,实现周向的防转定位,不需要额外加工复杂的止口结构,既简化了安装工序,也能保证外壳在承受制动力矩反作用力的时候不会发生周向窜动,定位块的尺寸公差按照IT7级精度设计,与卡槽的配合间隙控制在0.02mm到0.05mm之间,既保证装配便利性,也不会因为间隙过大产生制动时的冲击异响。

  外壳的圆柱侧面为光滑的加工面,表面粗糙度要求达到Ra1.6,这个面一方面是作为磁路的一部分导磁结构,需要保证磁阻的均匀性,另一方面如果后续需要加装外置的散热鳍片或者转速检测元件,这个光滑圆柱面可以作为安装基准面,保证附加元件的同轴度。外壳的下端面为与制动端盖配合的密封结合面,平面度要求控制在0.01mm以内,装配时需要在结合面处涂覆液态密封胶或者加装O型密封圈,防止腔室内的磁流变液发生泄漏,磁流变液本身是含有磁性颗粒的悬浮液,一旦泄漏不仅会导致制动力矩下降,还会污染周边的传动部件,因此密封面的加工精度是外壳设计时的核心管控指标之一。

  在设计思路上,该外壳没有采用传统制动器外壳常见的整圆环结构,而是采用半环形的开式结构,主要是为了适配特定安装空间下的制动器拆装需求,在一些内部空间紧凑的设备中,整圆环外壳需要从转轴端部套入安装,当转轴端部已经装配了其他传动部件时,整环结构的外壳无法完成后期维护拆装,半环形结构可以从转轴的侧向直接扣装到位,再通过端盖的压紧结构实现固定,大幅降低了设备后期维护的拆装难度。同时半环形结构的外壳在磁路设计上可以更好地匹配单侧励磁的磁流变制动结构,让磁力线更多地集中在制动盘的有效工作区域,减少磁路的漏磁损耗,提升励磁效率,在同等线圈功率下可以输出更大的制动力矩。

  从安装边界来看,该外壳的外圆弧半径需要与制动器的整体安装腔内径匹配,预留不超过1mm的装配间隙,轴向厚度需要与内部制动盘片、线圈骨架的堆叠尺寸匹配,保证装配后端盖压紧时不会挤压到内部的转动部件,内侧的弧形缺口半径需要比中心转轴的半径大2mm到3mm,既预留足够的磁流变液流动间隙,也避免转轴转动时与外壳发生摩擦。外壳上的两个定位块的中心连线与半圆环的对称中心线重合,保证安装时受力均匀,不会出现偏载导致的外壳变形。在材料选择上,这类外壳通常采用低碳钢材质,既具备良好的导磁性能,满足磁路的导磁需求,也有足够的结构强度承受制动力矩的反作用力,不会在长期制动负载下出现结构变形。

  在实际应用中,这类半环形的制动盘外壳尤其适合用在6s规格的小型磁流变制动单元中,这类小型制动单元通常配套在小型伺服转台、精密张力控制设备、医疗康复器械的阻力调节机构中,这类场景对制动器的安装空间、响应速度、控制精度都有较高要求,半环形外壳的结构设计刚好适配这类场景的安装维护需求,同时能保证磁流变液腔室的密封可靠性与磁路的导通效率。设计这类外壳的时候,还需要考虑外壳的壁厚均匀性,壁厚差不能超过1mm,避免因为壁厚不均导致的磁阻差异,影响磁场分布的均匀性,进而导致制动力矩输出不稳定,同时壁厚要满足强度要求,在最大制动力矩负载下,外壳的最大变形量不能超过0.03mm,防止变形导致密封面失效或者内部转动间隙变小出现卡滞。
