3立方CIP立式卫生级储液罐体设计

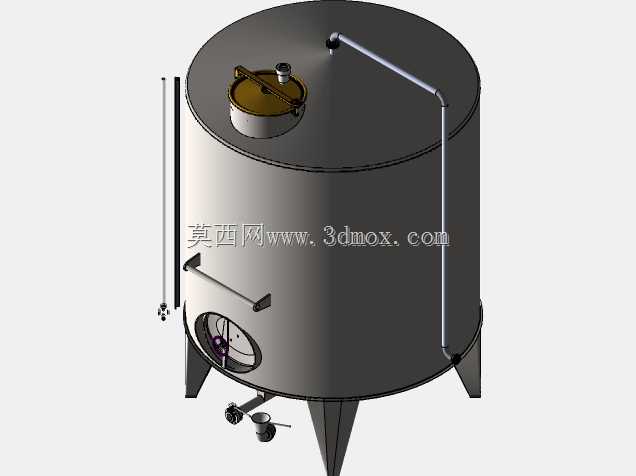

这款3立方容积的CIP储罐，主要面向食品饮料、生物制药、日化配料等对卫生等级有明确要求的生产场景，作为制程中缓存清洗液、工艺用水或者中间料液的静置存储单元使用，区别于普通常压储罐，它自带CIP在线清洗配套结构，无需拆解罐体即可完成内部清洁作业，能大幅降低洁净生产场景下的设备维护工时。从结构设计逻辑来看，整体采用立式圆筒形承压壳体布局，下封头选用标准椭圆封头结构，相比锥形封头能更好分散罐内液体静压力，同时减少清洗死角，三条支腿沿罐底下部圆周均布，支腿高度预留了罐底出料阀、排污口的操作空间，安装时需要注意地面水平度偏差不能超过千分之二，避免支腿受力不均导致局部焊缝应力集中。罐顶设置了带快开锁紧结构的人孔，方便检修人员进入内部做定期检查，人孔旁预留了呼吸阀接口、进料管口以及CIP喷淋装置的安装位，沿罐壁外侧布置的CIP回流管路，一端连接罐顶喷淋头，另一端对接罐底的循环泵接口，清洗时可通过泵压让清洗液在罐内循环，配合喷淋球的360度覆盖，能冲刷到罐内壁所有接触物料的区域。罐体侧壁下部设置了侧装式视镜，搭配旁侧的液位计接口，可实时观察罐内液位高度与介质状态，视镜旁预留了温度、压力检测仪表的安装螺纹口，方便用户根据自身工艺需求加装传感元件。罐底最低处设置了排污口，出料口位置略高于排污口，能保证排料时尽量减少罐内残液留存，所有与介质接触的焊缝都做了圆弧过渡打磨处理，避免直角缝隙残留物料滋生细菌。建模过程中严格参照卫生级容器的设计规范，对管口方位、支腿安装位置、操作件的操作空间都做了干涉校验，比如人孔开启时不会和顶部管路、护栏产生碰撞，罐底阀门的手轮操作空间预留足够，侧面液位计的安装位置符合操作人员站立观察的视线高度，整体安装边界需要考虑罐顶管路连接的上部空间，以及侧面阀门、仪表的操作侧预留至少800mm的通行维护距离，罐体整体做内外镜面抛光处理的结构预留，能满足不同洁净等级生产场景的适配需求。
