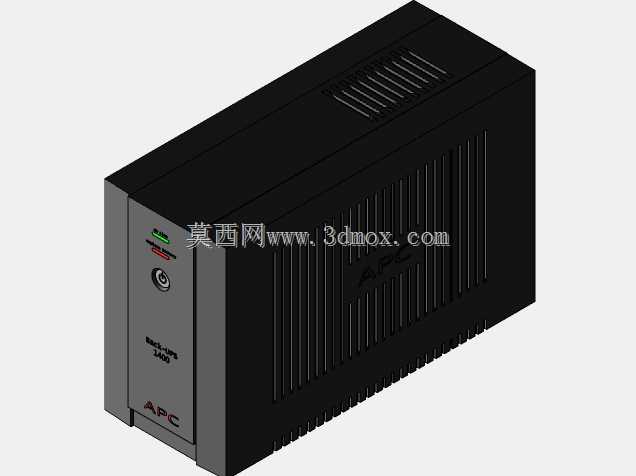

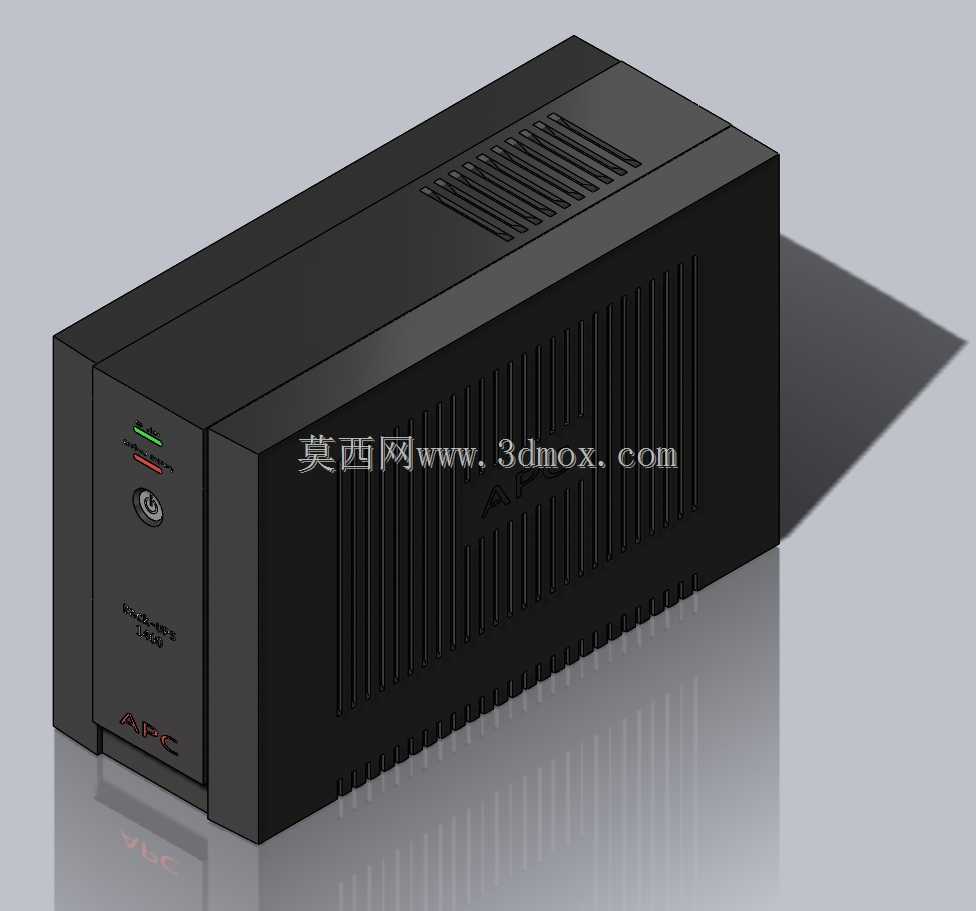

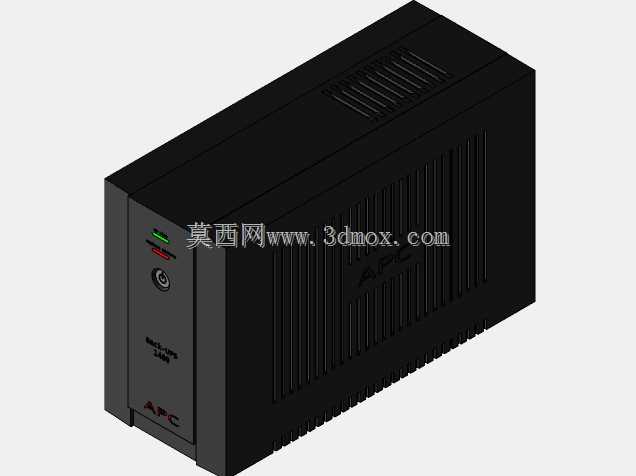

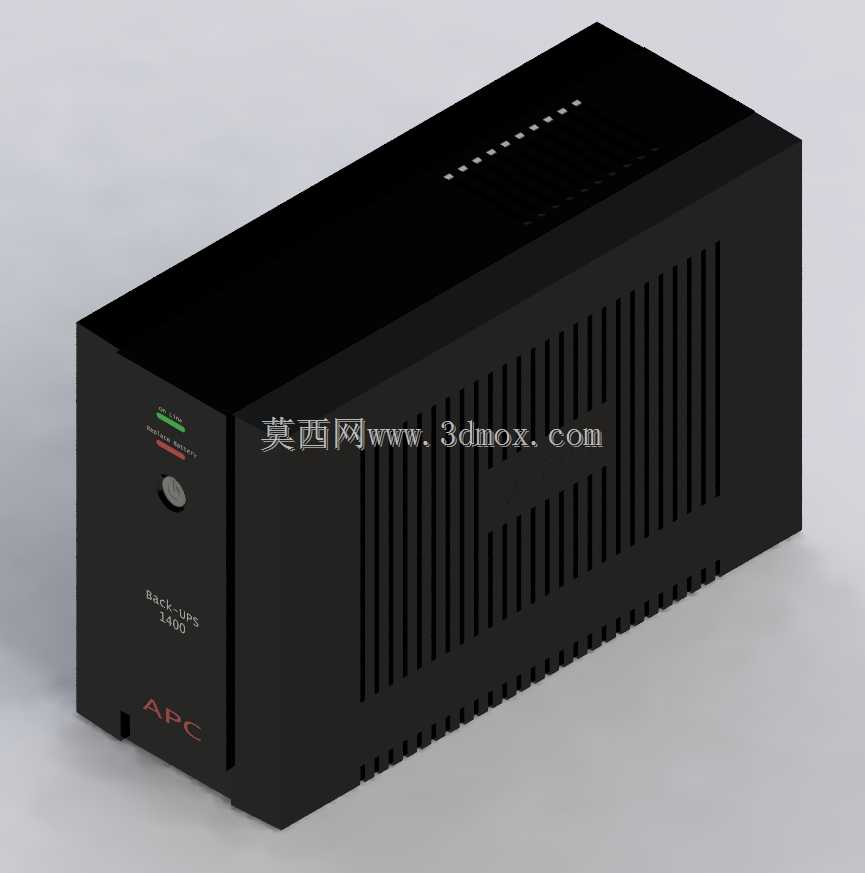

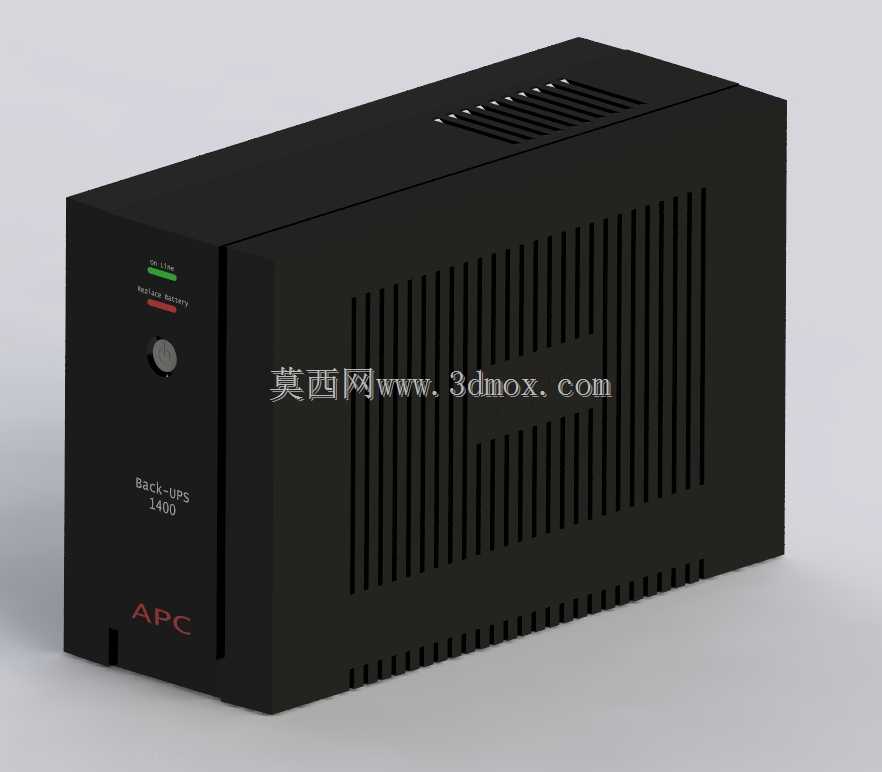

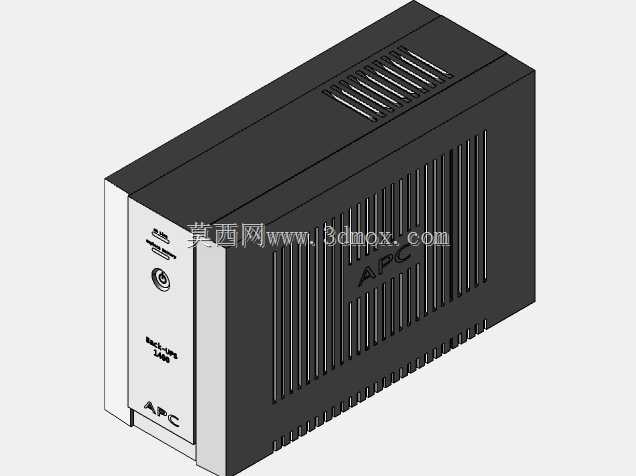

APC BX1400U-GR后备式不间断电源外观结构

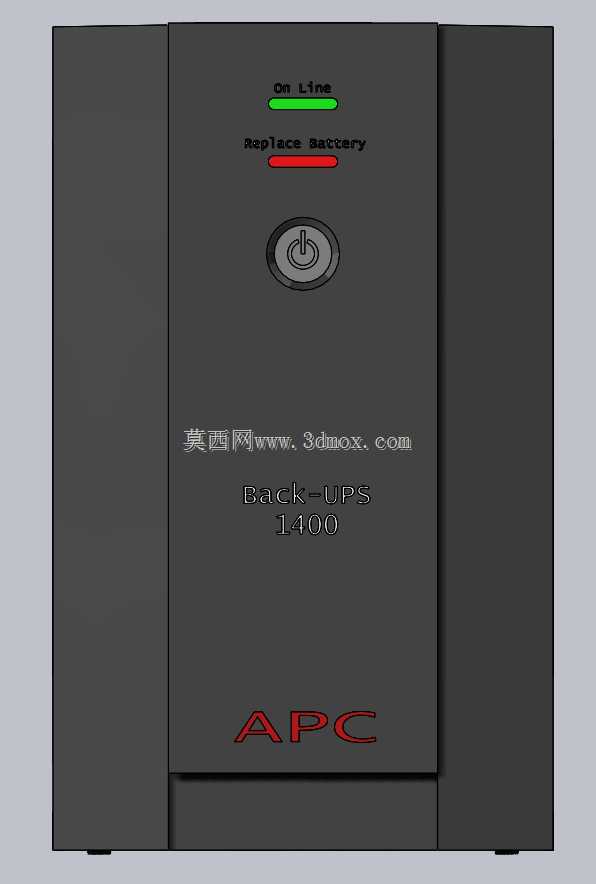

　　在桌面级办公设备、小型通讯站点、家用电子设备集群的供电保障场景中，这类后备式UPS是最常见的供电冗余配置，日常多数时候设备处于市电旁路状态，直接将市电供给后端负载，同时对内置储能模块进行浮充维护，当市电出现电压骤降、瞬时中断、浪涌冲击等异常工况时，会在毫秒级时间内切换到逆变输出状态，为后端连接的路由器、交换机、小型服务器、桌面工作站等设备提供短时供电，给操作人员留出数据保存、设备正常关机的操作窗口，避免突发断电造成存储介质损坏、未保存数据丢失的问题。从结构设计来看，这款设备采用卧式长方体金属机箱，整体为哑光黑涂装，正面左侧区域集成了状态指示灯与操作按键，指示灯采用分色设计，分别对应市电正常、电池供电、故障告警三种运行状态，

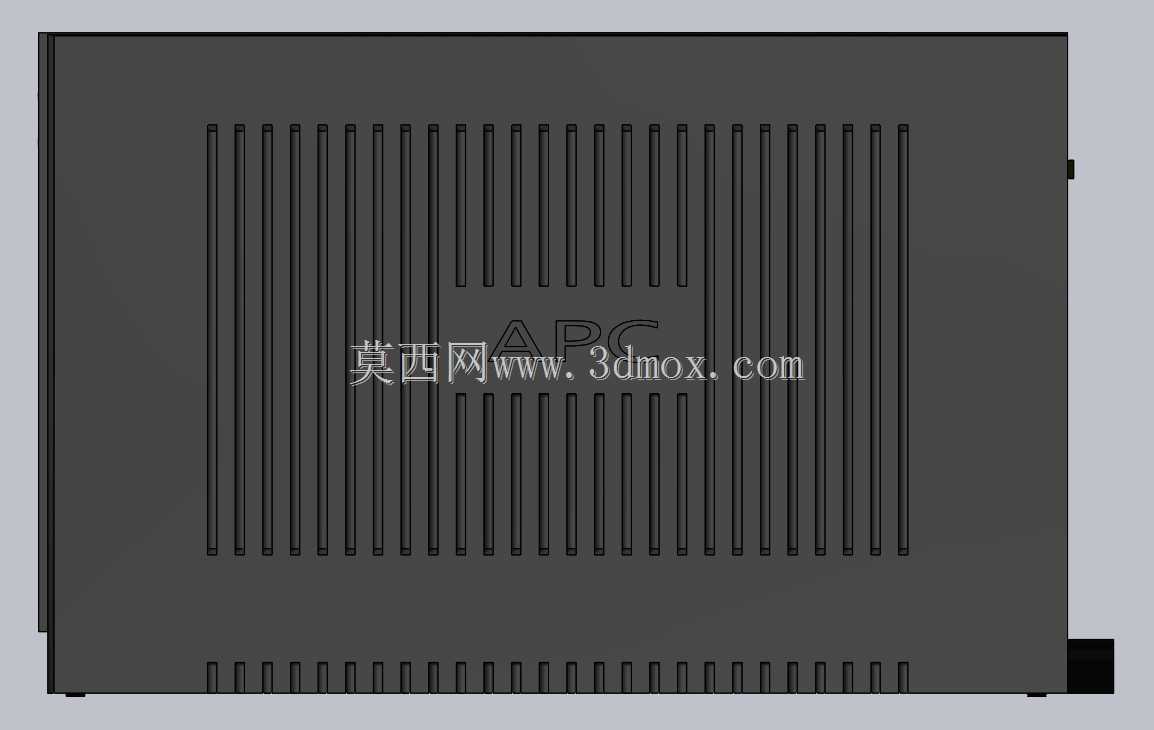

　　按键为圆形凸点设计，方便盲操作触发开机、关机、自检功能，正面下部印有品牌标识，辨识度清晰。机箱侧面设计有密集的竖向通风格栅，格栅采用等距冲压成型，既保证了机箱内部逆变模块、电池组、充电电路的自然对流散热，又能避免大尺寸异物进入机箱内部触碰带电部件，格栅的排布方向顺着机箱内部热空气上升的路径，热空气从侧面格栅上部排出，冷空气从下部格栅补入，形成自然的烟囱效应散热，无需额外配置散热风扇就能满足额定负载下的散热需求，同时避免了风扇运行带来的积尘、噪音问题，适合放在办公桌面、通讯机柜旁这类对噪音敏感的场景。机箱顶部设计有一排点状状态指示孔，对应内部的负载容量、电池剩余容量指示，用户不用转到设备正面，

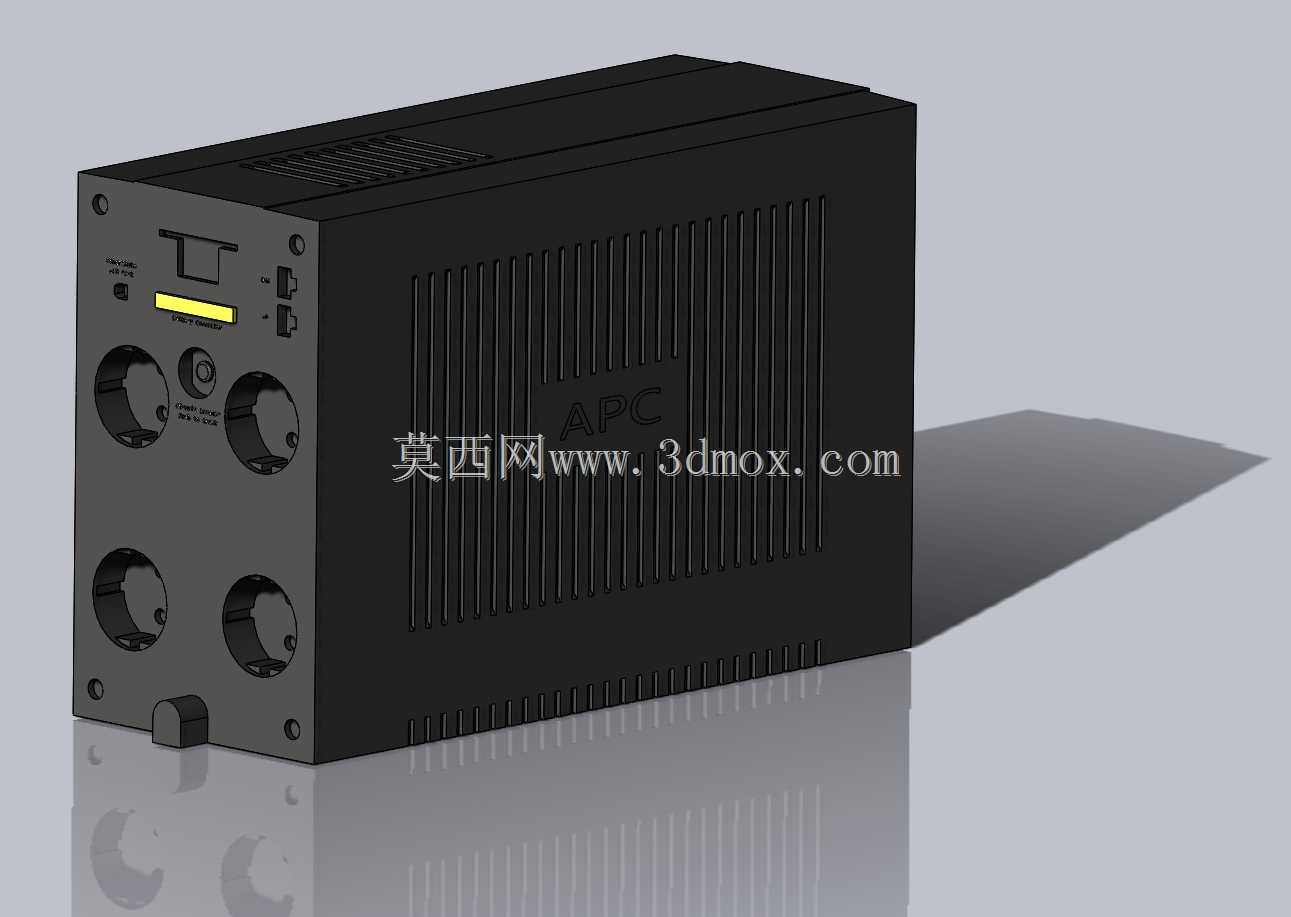

　　站在设备上方就能快速查看当前负载占比与电池余量，顶部其余区域做了平整化处理，没有突出的结构件，方便多台设备叠放或者在顶部放置小型配线架、理线器这类周边配件。机箱底部设计有等距分布的支撑脚，将机箱本体与放置台面留出几毫米的间隙，避免台面的冷凝水、积灰直接接触机箱底部，同时辅助底部的通风间隙，提升整体散热效率。从安装边界来看，这款设备的宽度与深度适配标准19英寸机柜的层板放置尺寸，也可以直接放在桌面、地面使用，不需要额外的安装固定件，设备的输入输出接口全部布置在机箱背面，包含市电输入插座、多个国标输出插座、网络浪涌保护接口，布线时所有线缆从背面引出，不会干扰正面的操作与状态查看，机箱的边角做了小圆弧过渡处理，

　　避免安装搬运过程中尖锐边角划伤操作人员。在建模逻辑上，这类设备的结构拆分需要优先区分金属机箱结构件、前面板塑料装饰件、指示灯透光件、按键操作件几个部分，机箱的钣金折弯半径、格栅的冲压间隙、各部件之间的装配缝隙都需要符合实际钣金加工与塑料注塑的工艺公差，不能出现工艺无法实现的零间隙或者负间隙结构，指示灯的位置需要与内部PCB板的灯珠位置对应，保证光线能够准确透过指示孔传导到设备外部，按键的活动行程需要预留足够的空间，避免装配后出现按键卡滞、按动无反馈的问题。在实际选型应用中，这类小功率后备式UPS的带载能力需要匹配后端设备的总功率，预留至少20%的功率余量，避免长期满负载运行导致逆变模块过热缩短使用寿命，设备放置位置需要避开潮湿、多粉尘的环境，保证侧面与底部的通风路径不被杂物遮挡，日常维护时只需要定期断开市电触发电池自检，确认电池组的续航能力满足要求即可，不需要复杂的日常运维操作。
