IP65防护等级RJ45以太网连接模块

　　这款RJ45连接模块主要面向户外、工业现场等存在粉尘、淋水风险的以太网布线场景，解决常规RJ45接口在恶劣环境下易进灰、进水导致接触不良、链路中断的问题，可直接集成在设备壳体、机柜面板、户外接线箱上，作为以太网链路的穿板连接节点使用。

　　从实际使用场景来看，这类模块常部署在户外通信机柜、工业自动化设备外壁、露天监控设备接线端、船舶舱壁接线位、厂区户外作业设备的网络接口处，无需额外做接口防水处理，就能满足IP65等级的防护要求，即完全阻隔外界粉尘侵入，同时承受任意方向的低压喷水无有害影响，适配多雨、多尘、有喷淋作业的工业与户外环境。

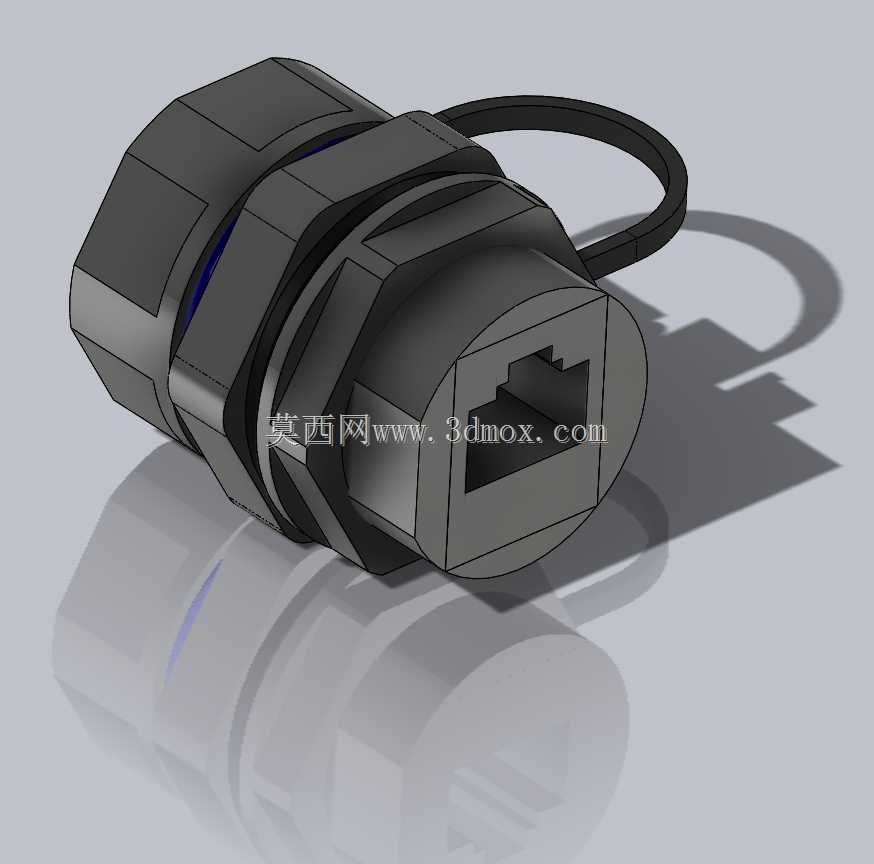

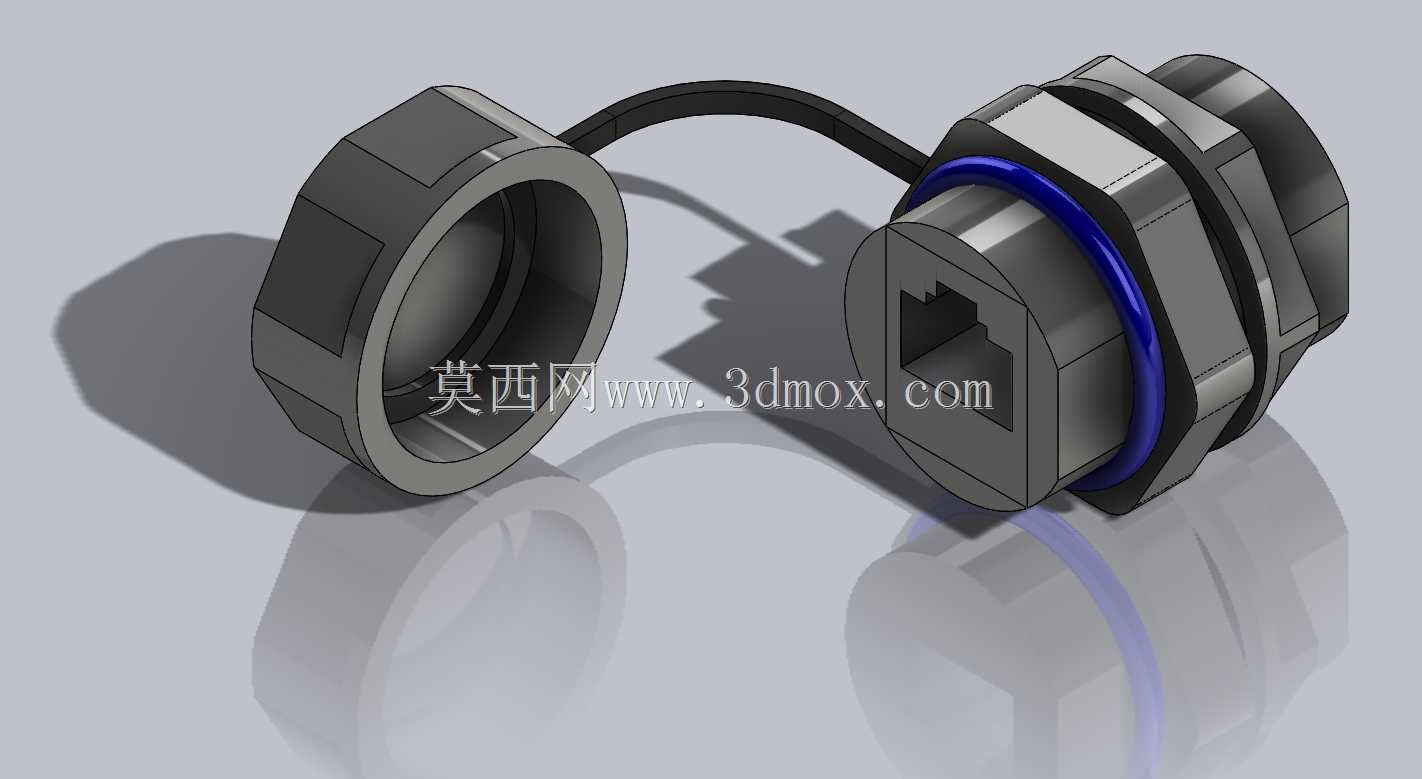

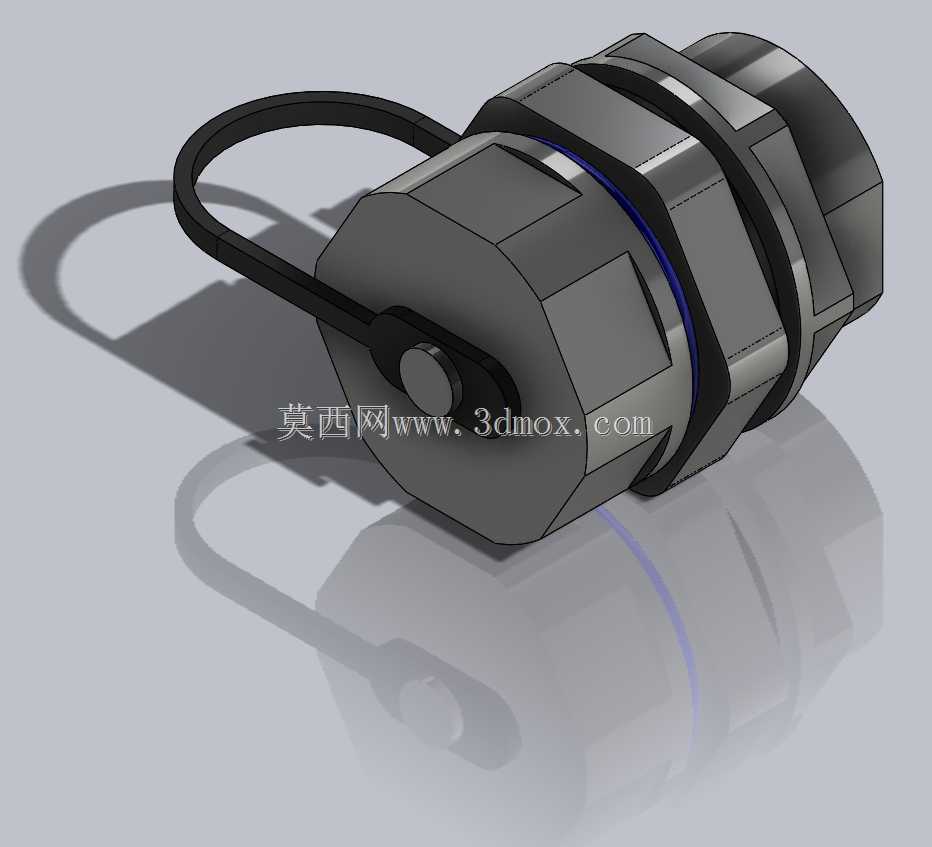

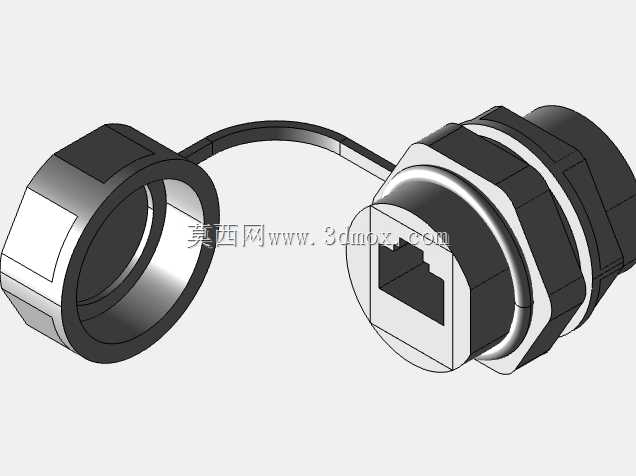

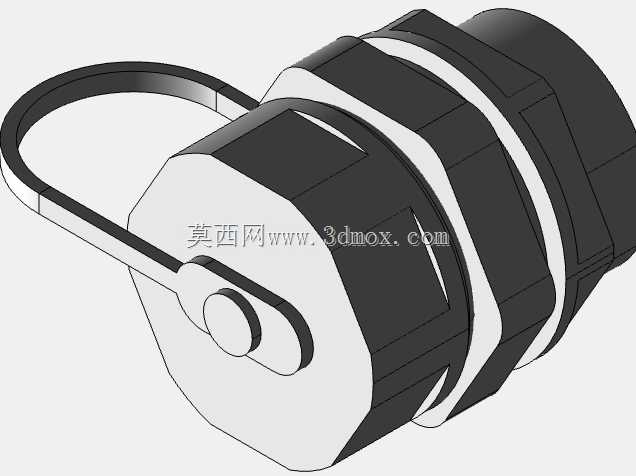

　　功能设计上，模块采用分体式锁紧结构，主体为外螺纹穿板设计，配套锁紧螺母可将模块牢牢固定在预设开孔的面板上，中间的密封胶圈在锁紧后会紧贴面板安装面，阻断水汽、粉尘从安装缝隙进入设备内部的路径。模块一端为内置RJ45母座，设备内部的网线可直接插接在母座上，另一端为带防水防尘盖的对外接口，闲置时防尘盖通过连体的软胶挂绳与模块主体连接，避免盖子遗失，盖合后可完全密封对外接口；接入网线时，配套的防水接头可与常规RJ45水晶头配合，锁紧后实现接口处的密封，保证整条链路的防护连续性。

　　设计思路上，模块整体采用六角外形结构，方便安装时使用扳手夹持锁紧，避免安装过程中模块跟转导致密封错位。外形尺寸适配行业通用的M20左右规格穿板开孔，安装边界预留足够的螺母锁紧空间，面板开孔公差控制在常规钣金、塑料壳体加工的通用公差范围内，无需针对该模块单独定制特殊加工工艺，降低设备集成的加工成本。模块内部的RJ45引脚遵循标准以太网接线定义，兼容百兆、千兆以太网传输要求，无需额外做接线定义适配，可直接替换同规格常规穿板接头，升级设备接口的防护能力。

　　结构细节上，模块主体采用耐候性工程塑料材质，可适应-40℃到85℃的工作温度范围，抗紫外线老化能力满足户外长期使用需求，金属嵌件部分做了防锈镀层处理，避免长期户外使用出现锈蚀导致拆卸困难。密封胶圈采用耐油橡胶材质，可适配工业场景常见的油污、弱腐蚀环境，不会因长期接触油污出现胶圈老化开裂、密封失效的问题。软胶挂绳与防尘盖、模块主体为一体化连接设计，反复弯折不会出现断裂脱落，解决了分体式防尘盖容易遗失的常见问题。

　　安装适配方面，模块的穿板长度适配1mm到5mm厚度的面板，无论是薄钣金机柜、厚塑料壳体还是金属铸造成型的设备外壳，都能通过调整锁紧螺母的位置实现可靠固定，安装时仅需在面板上加工对应尺寸的圆孔，无需加工异形卡位，加工难度低，适合批量设备集成使用。对接端的锁紧结构采用旋紧式设计，无需额外工具即可完成网线的对接与密封，现场布线操作便捷，降低现场施工的难度与工时消耗。

　　在实际选型应用中，这类模块可替代传统的RJ45接口加防水盒的组合方案，减少外部防水盒的安装空间占用，同时减少接线节点，降低链路故障点，提升整体网络连接的可靠性。模块的信号传输性能满足工业以太网的传输要求，屏蔽款结构（若配置）可实现360度屏蔽接地，适配工业现场存在电磁干扰的场景，避免信号传输受干扰出现丢包、延迟等问题，保障工业控制、视频监控等对网络稳定性要求较高的场景正常运行。
