人体工学手持操控终端结构设计

　　这款手持操控终端的结构设计，核心围绕长时间单手握持操作的场景展开，适配工业现场巡检、小型设备近程调控、桌面级外设操控等多类使用需求，整体轮廓完全贴合手掌自然弯曲的生理弧度，从掌根承托区到指节放置区做了连续的曲面过渡，握持时无需刻意调整手部姿态即可自然贴合设备表面，长时间操作不会产生局部硌压的不适感。设备主体采用上宽下窄的流线型布局，掌根位置的承托边缘做了1.5mm的圆角包边处理，避免硬质壳体边缘在握持时压迫腕部尺神经，整体厚度在握持最厚处控制在28mm以内，成年男性单手握持时拇指可自然覆盖所有核心操作区域，无需挪动掌部位置即可完成全部操作动作。

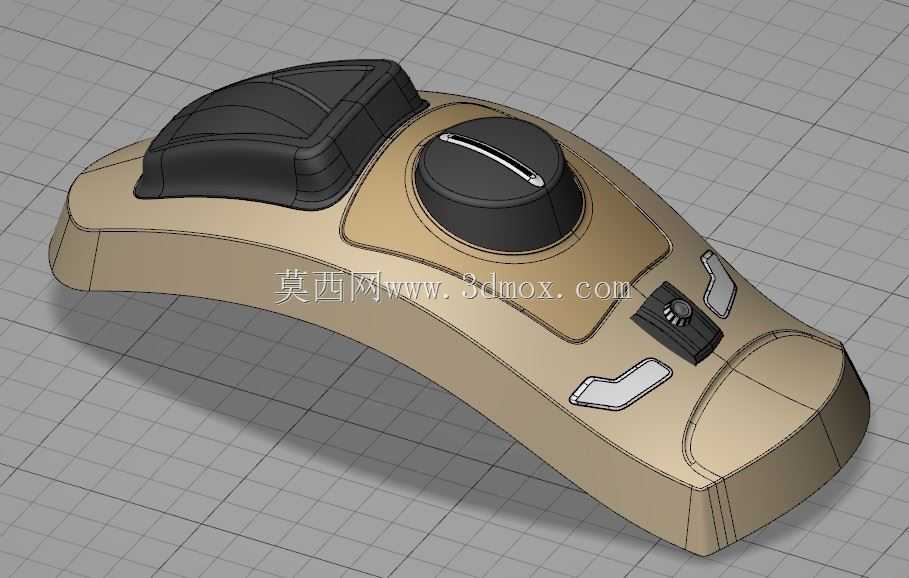

　　功能布局上，设备顶部靠左侧设置了大尺寸阻尼旋钮，旋钮表面做了径向防滑凹槽与居中的指示标线，旋钮转动阻尼设置为每15度一个清晰档位，转动行程全程无虚位，适合进行参数连续调节、光标精细移动类操作，旋钮的高度突出壳体表面8mm，拇指拨动时不会与壳体表面产生摩擦干涉。旋钮左侧设置了凸起的功能拨块，拨块表面做了防滑纹理处理，采用两段式按压结构，可实现自定义功能的快速触发，拨块的按压行程设置为2mm，触发反馈清晰，避免误触。设备正面靠下位置设置了两枚对称的金属质感功能按键，按键表面做了内凹的弧面处理，刚好贴合指腹轮廓，按键触发压力设置为1.2N，按压时不会因为手部自然放置产生误触发。拇指自然放置区域旁设置了小型拨杆开关，拨杆的摆动角度为前后各15度，适合进行方向切换、模式选择类的快速操作。

　　壳体的分模线设置在设备侧面的曲率最大位置，装配后分模线错位量控制在0.1mm以内，不会在握持时产生刮手的触感，壳体表面采用细晒纹处理，既可以提升握持时的摩擦力，避免手汗较多时设备滑脱，也能减少日常使用中表面划痕的产生。设备底部的轮廓做了收窄处理，放置在桌面时可保持稳定的直立状态，不会因为重心偏移产生倾倒，底部预留了防滑垫安装槽位，可粘贴3mm厚的橡胶防滑垫，放置在光滑桌面时不会产生滑动。

　　从安装边界来看，设备内部的PCB板采用分层堆叠布局，核心控制板放置在壳体最厚的掌根承托区下方，旋钮与按键的触发元件直接焊接在主控板上，减少内部飞线的使用，提升结构可靠性，电池仓设置在主控板与壳体底盖之间，可容纳常规的圆柱型锂电池，电池与壳体之间预留0.5mm的缓冲泡棉安装间隙，避免跌落时电池直接冲击壳体。所有操作元件的引脚与壳体内部的筋位之间预留0.3mm的安全间隙，避免装配时挤压引脚造成短路。设备侧面预留了数据接口的安装位，接口位置做了内凹处理，可兼容常规的Type-C接口插头，插头插入后不会突出设备侧面轮廓，避免握持时手部碰到插头。

　　设计过程中针对不同手型的适配做了多轮曲面调整，针对亚洲成年人手型的掌宽、指长数据做了适配优化，从掌根到指尖的承托长度控制在110mm，适配掌宽75mm到95mm的使用人群，操作区域的按键间距设置为12mm，避免拇指操作时误碰到相邻按键。壳体的壁厚设置为2mm，内部加强筋的厚度设置为1.2mm，既保证了壳体的结构强度，1.2米高度自由跌落至水泥地面时不会出现壳体开裂、按键失效的问题，也能控制整体重量在120g以内，长时间单手握持不会产生明显的负重感。设备表面的所有操作元件都做了防呆设计，旋钮的安装位设置了定位缺口，装配时不会出现旋钮指示方向装反的问题，按键的安装柱做了不对称设计，避免按键装反导致按压卡滞。
