3Dconnexion空间导航器三维数模

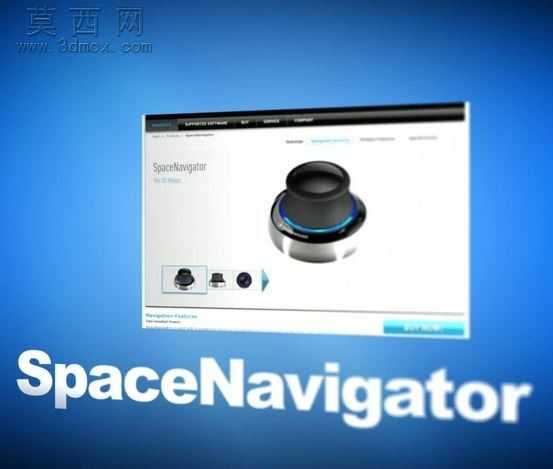

日常做三维建模操作时，普通鼠标在视角旋转、平移缩放的切换上总存在操作割裂感，手腕长时间反复拖拽也容易积累劳损，3Dconnexion推出的SpaceNavigator空间导航器就是专门解决这类三维操作痛点的外设，这次还原的数模完全从装配逻辑视角出发，把实际产品的装配层级、公差配合、零件拆分逻辑全部做了落地还原，不是只做外观的空心壳模型。

拿到实物拆解测绘的时候最先注意到的是底座和操控旋钮的衔接结构，中间的多轴传感模块是整个产品的核心，建模时特意给传感模块预留了0.12mm的装配间隙，既不会因为间隙过大出现旋钮晃动的虚位，也不会因为间隙过小导致旋钮转动卡滞，完全贴合实际量产的装配公差要求。底座底部的防滑胶圈做了嵌入式的卡槽结构，不是简单贴在底座表面的面片，胶圈和底座卡槽的配合做了0.08mm的过盈量，模拟实际生产中胶圈压入卡槽后不会轻易脱落的装配效果，连胶圈表面的细微防滑纹理都做了还原，渲染时给胶圈赋予了60度邵氏硬度的哑光橡胶材质，光影下能呈现出真实橡胶的微漫反射效果，不会出现塑料感过重的问题。

操控旋钮部分的曲面过渡是处理时花了不少心思的地方，旋钮顶部的内凹弧面完全贴合指腹的自然弧度，从弧面到旋钮侧壁的过渡做了G2连续处理，没有生硬的折角，侧壁的金属装饰环做了0.3mm的凸台结构，和上下塑料壳体的衔接处预留了0.05mm的装配缝隙，还原真实产品拼接处的细微阶差，不会出现不同零件曲面完全融在一起的错误。金属装饰环的表面做了细微的拉丝纹理处理，渲染时调整了金属材质的粗糙度和各向异性参数，能呈现出真实金属拉丝在不同角度下的光影变化，不会像镜面金属那样过于突兀。

底座内部的配重块结构也做了完整还原，配重块通过两个卡扣固定在底座内腔的定位柱上，建模时给卡扣做了1.2度的拔模斜度，模拟实际注塑件生产时的出模要求，卡扣和配重块的卡槽配合做了0.1mm的间隙，方便装配时卡扣顺利卡入，同时保证卡入后不会出现松脱。底座侧面的品牌标识区域做了微凹的蚀纹面，标识文字做了0.02mm的凸起高度，还原真实产品丝印或者镭雕前的基底处理效果，不会把文字直接贴在光滑表面上显得失真。

整个模型的装配层级完全按照实际产品的组装顺序搭建，从底部的防滑胶圈、底座下壳、配重块、传感主板、中框衔接件、操控旋钮、金属装饰环到底座上壳，每个零件都有独立的装配约束，导入装配环境后可以直接做爆炸视图演示，也能用来做产品结构验证、实训教学的装配案例，不管是用来做外设产品的结构设计参考，还是做三维操作场景的渲染素材，都能直接落地使用，不需要再做额外的结构补全。
