直齿锥齿轮传动减速箱结构设计

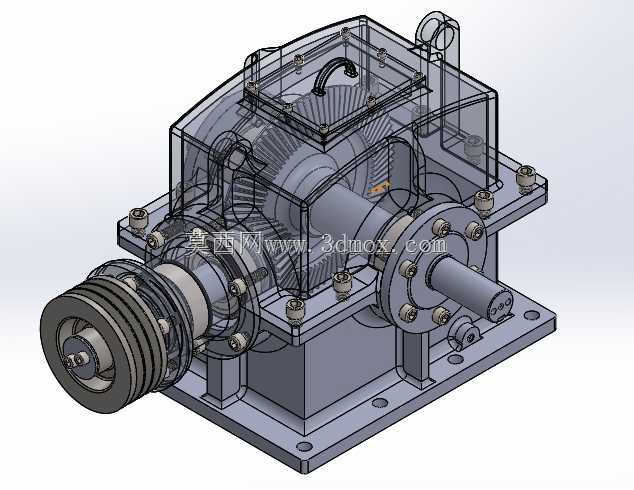

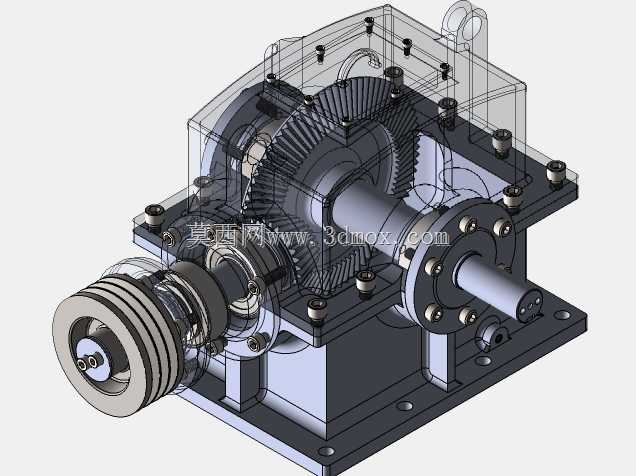

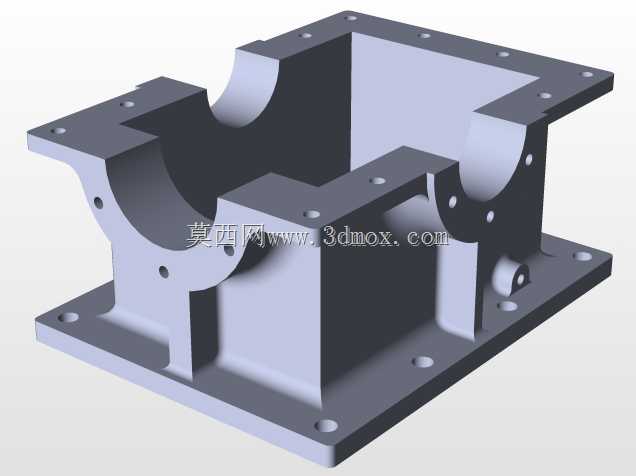

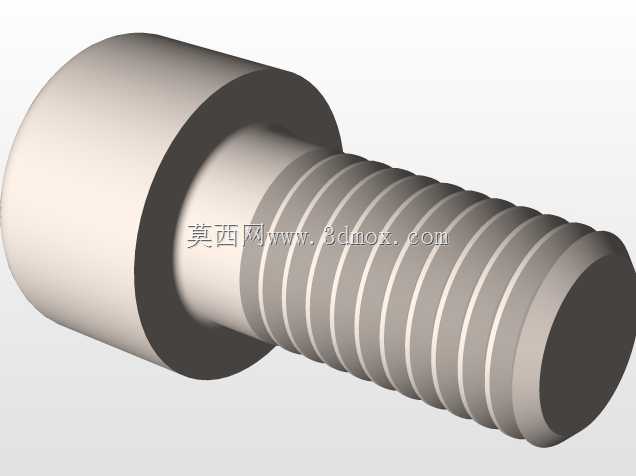

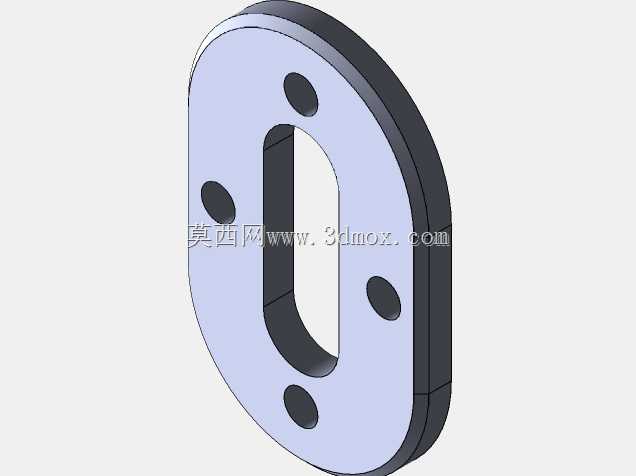

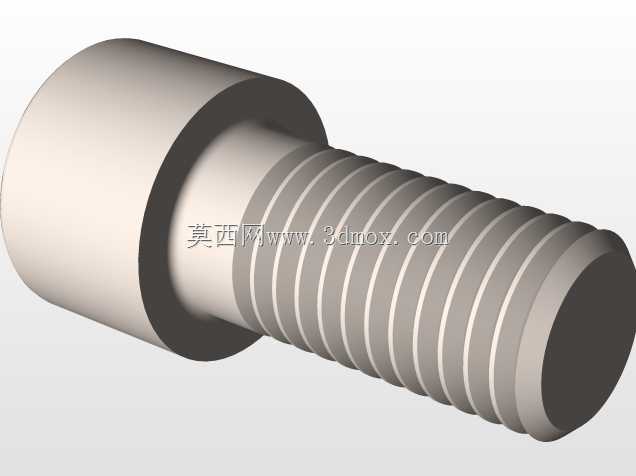

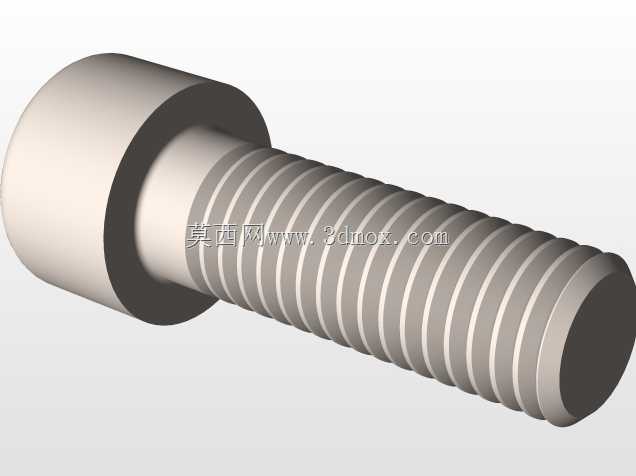

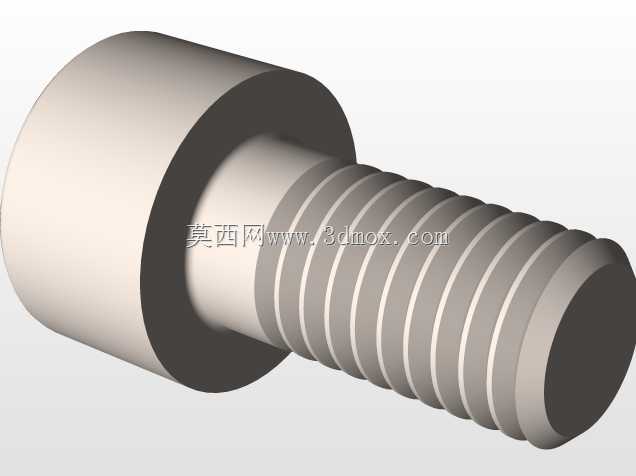

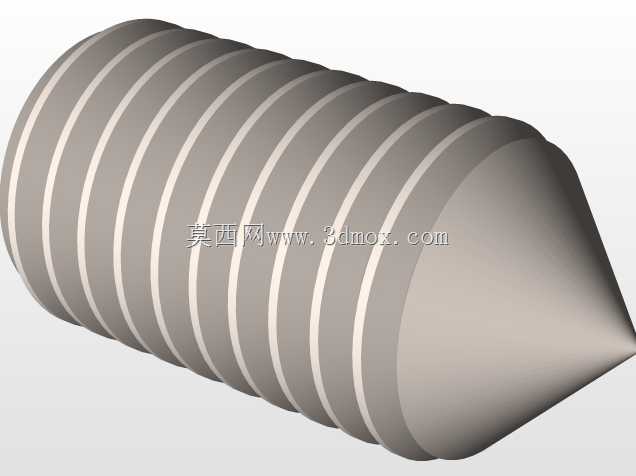

　　这款直齿锥齿轮传动的减速装置，常配套在输送线驱动端、小型物料加工设备的动力输入端，以及教学实训台的传动演示模块中，用来匹配原动机与工作端的转速差，把电机端输出的高转速低扭矩动力，转换为工作端需要的低转速大扭矩输出，同时通过锥齿轮的啮合特性，实现动力传输方向的90度转向，适配安装空间局促、动力输入输出轴需要垂直布置的设备场景。从结构设计逻辑来看，整个箱体采用剖分式设计，上下箱盖通过沿结合面均匀布置的螺栓实现紧固，结合面加工时预留密封槽位，装配时填充密封胶即可避免齿轮啮合过程中飞溅的润滑油渗漏，箱盖顶部预留的观察口可以在不拆解箱体的情况下查看内部齿轮啮合状态、润滑油液位，日常维护时不用完全拆解设备就能完成油位检查、齿面磨损观测的操作。

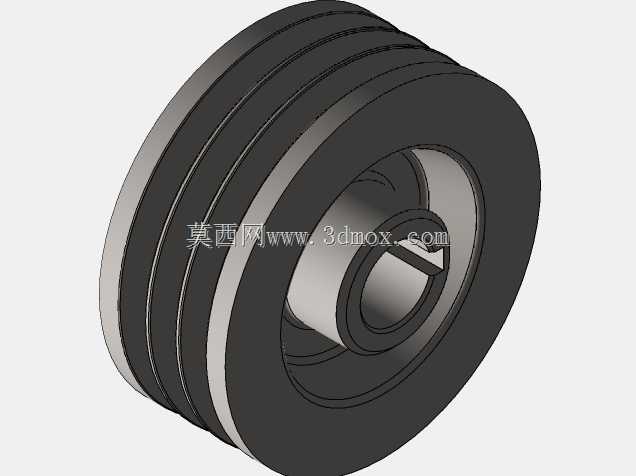

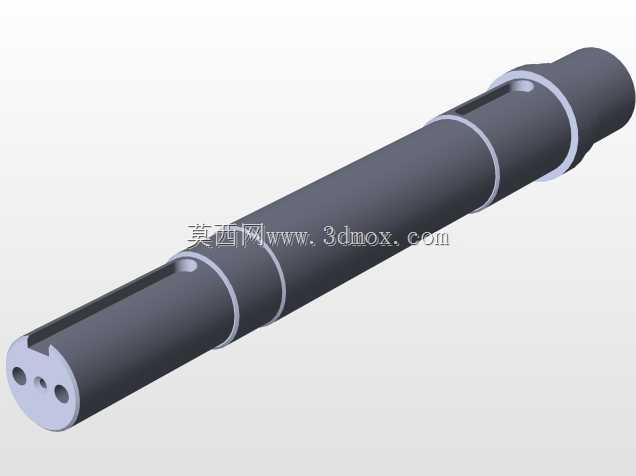

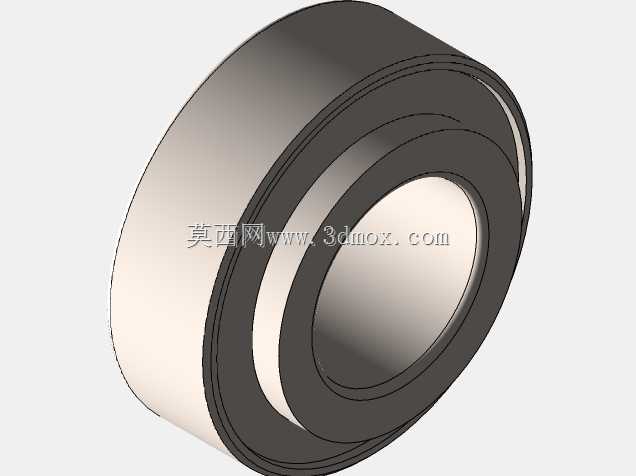

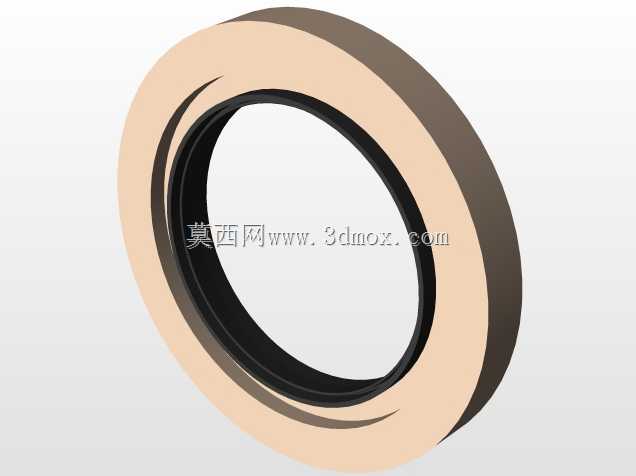

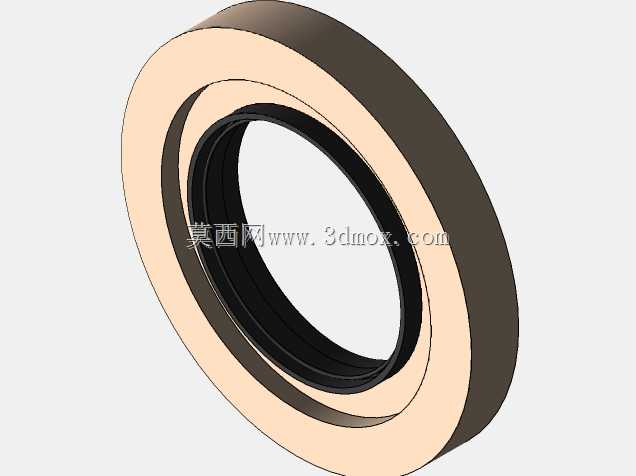

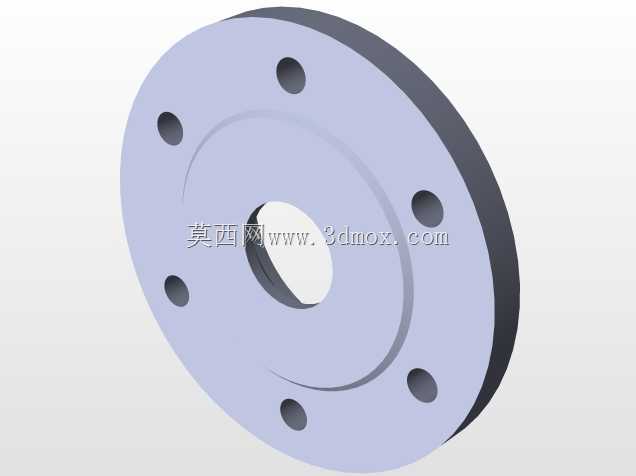

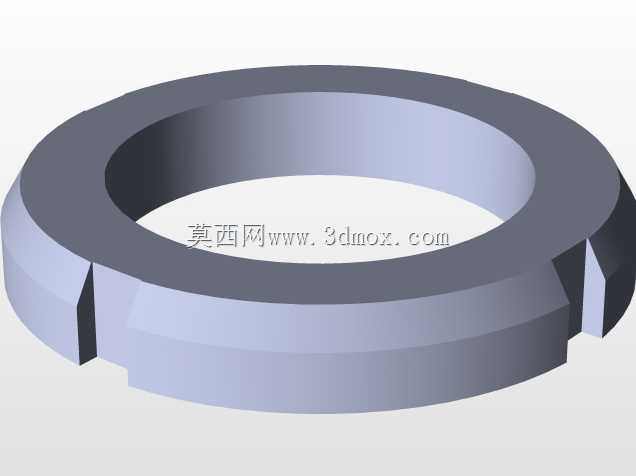

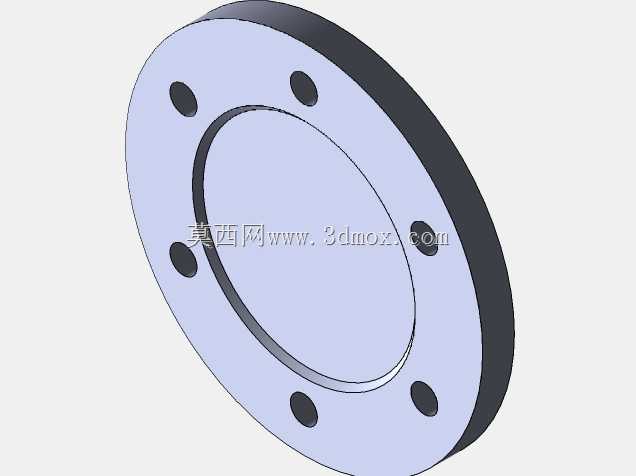

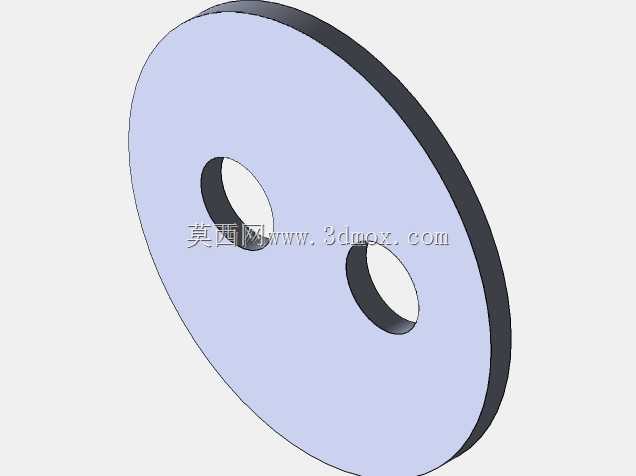

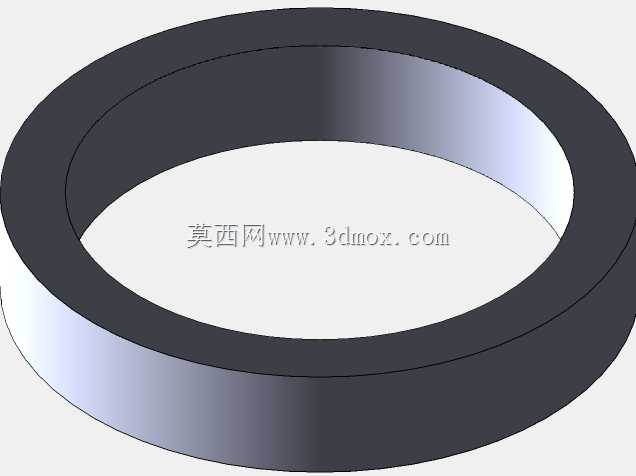

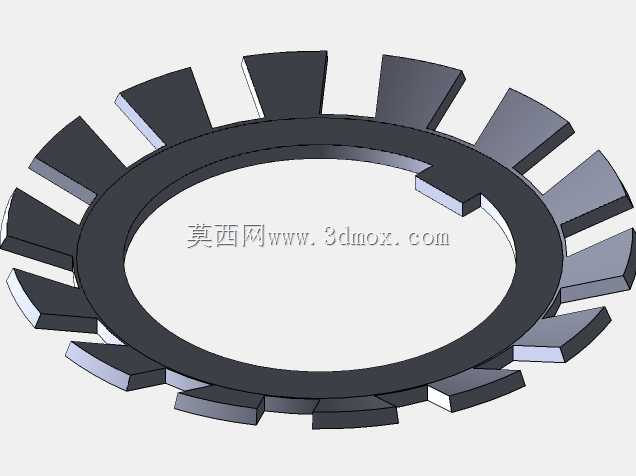

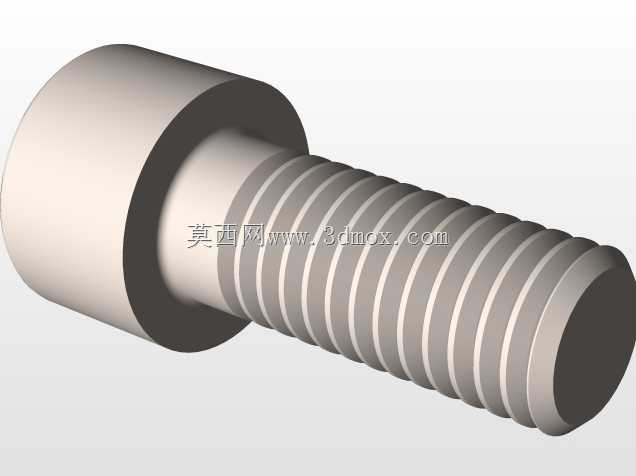

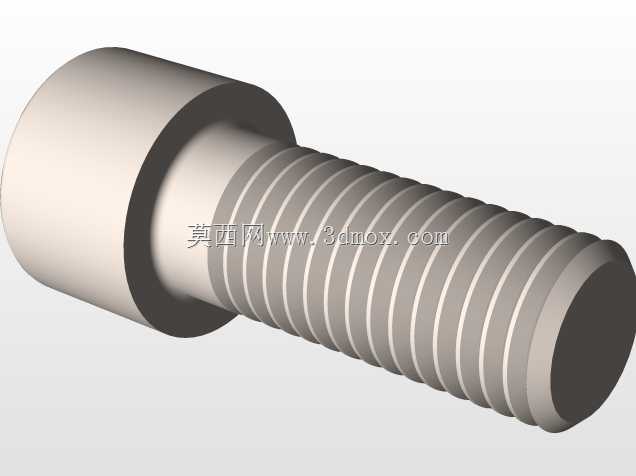

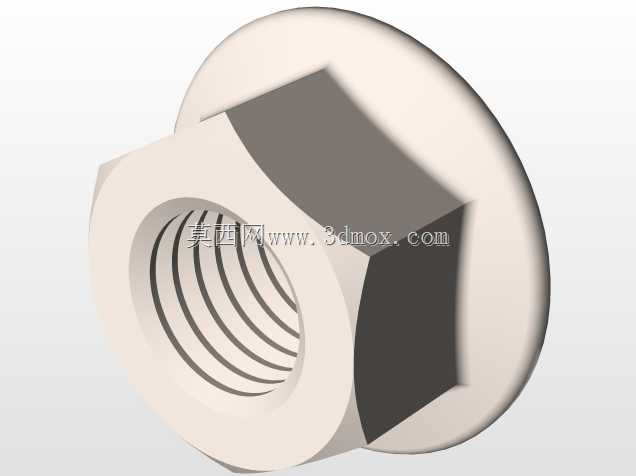

　　输入端采用带轮结构，通过三角带与动力端连接，这种设计可以在设备出现过载时通过带轮打滑实现过载保护，避免冲击载荷直接作用在齿轮啮合面上造成断齿、齿面崩裂的故障，输入轴与输出轴呈垂直空间布置，内部的直齿锥齿轮副经过参数匹配，齿面啮合间隙控制在合理区间，既不会因为间隙过大造成传动回程误差超标，也不会因为间隙过小导致运转过程中齿面发热卡滞。轴系支撑采用深沟球轴承搭配轴承端盖的结构，轴承端盖处设置油封结构，避免润滑油顺着轴颈向外渗漏，同时端盖与箱体之间的调整垫片可以用来调整轴承的预紧量，补偿长期运转后轴承磨损产生的轴向窜动间隙，保证齿轮啮合的中心距始终处于设计公差范围内。箱体底部的安装底板预留了四个长圆形安装孔，

　　安装时可以根据配套机架的固定孔位微调安装位置，降低机架加工的精度要求，整个装置的安装边界需要预留输入端带轮的装拆空间、输出端联轴器的操作空间，以及箱盖顶部观察口的开盖操作空间，日常运维时不需要将整个箱体从机架上拆除，就能完成润滑油更换、轴承预紧调整、齿面磨损检查的常规操作。设计过程中对齿轮的受力路径做了完整的传导规划，齿轮啮合产生的径向力、轴向力通过轴肩传递到轴承内圈，再通过轴承外圈传递到箱体的轴承座孔，最终通过箱体底部的安装螺栓将载荷传递到设备机架上，整个力流路径没有应力集中的薄弱环节，箱体轴承座位置做了加厚处理，避免长期受交变载荷作用出现轴承座开裂的问题。齿轮润滑采用飞溅润滑方式，箱体内注入适量齿轮油后，

　　下方齿轮运转时带起的润滑油会飞溅到上方齿轮啮合面、轴承位置，不需要额外设置润滑管路，结构更简单，故障点更少，适合长期连续运转的工况，同时箱体侧壁预留了油塞孔，换油时可以直接从底部油塞排空旧油，不用倾斜箱体就能完成换油操作。
