vario直升机旋翼尾翼传动基座结构

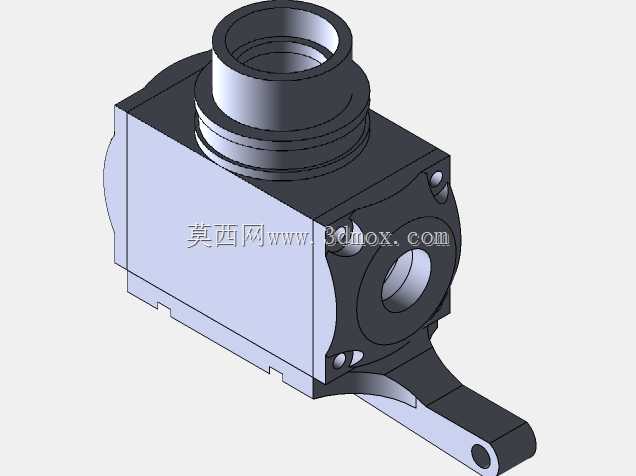

　　在小型无人直升机及航模直升机的尾传动系统中，这类旋翼尾翼基座是承担动力换向、载荷承载的核心结构件，直接决定尾桨输出的稳定性与整机飞行姿态控制精度。不同于主旋翼的大载荷低转速输出特性，尾旋翼需要抵消主旋翼旋转产生的反扭矩，同时响应航向控制的高频舵机指令，因此该基座的设计首先要满足高刚性、低转动惯量、安装适配性强的核心要求。从结构布局来看，该部件采用一体式方块主体作为承载基体，顶部设置同轴阶梯轴孔，用于安装尾旋翼的主轴轴承组，阶梯孔的公差配合需匹配深沟球轴承的外圈安装精度，孔壁预留的环形槽用于安装孔用挡圈，实现轴承的轴向定位，避免飞行过程中轴承受交变载荷出现窜动。主体侧面的垂直贯通孔是尾传动的输入轴安装位，内部预留锥齿轮啮合腔，

　　将水平方向传来的传动动力换向90度传递至顶部的尾旋翼轴，这种正交轴传动布局是单旋翼带尾桨直升机的经典传动形式，能够在极小的空间内完成动力转向，同时保证传动效率维持在较高水平。主体侧面延伸出的带孔摇臂结构是尾桨变距的操纵摇臂安装位，摇臂末端的铰接孔用于连接变距拉杆，将舵机的直线位移转化为尾桨桨叶的桨距角变化，摇臂与主体采用一体化成型设计，避免分体装配带来的连接间隙，保证舵机操纵的响应精度，不会因连接虚位导致航向控制出现迟滞。在安装边界设计上，主体底部设置的定位卡槽用于匹配尾管的安装截面，卡槽的形位公差需与尾管的外径尺寸匹配，安装时通过侧面的紧定螺钉孔实现基座在尾管上的轴向与周向固定，无需额外设计复杂的连接法兰，既减轻了结构重量，

　　又能根据实际飞行调试需求灵活调整基座在尾管上的安装位置，适配不同尺寸的尾旋翼桨叶。从受力角度分析，该部件在工作状态下需要同时承受三类载荷：一是尾旋翼旋转产生的轴向拉力与离心力，这类载荷通过顶部轴承组传递至基座主体，最终分散到尾管结构上；二是锥齿轮传动产生的径向啮合力，要求主体的轴承安装孔位具备足够的壁厚，避免长期受交变载荷出现孔位变形导致齿轮啮合间隙变大；三是变距操纵时摇臂承受的拉杆拉力，这类载荷为高频交变载荷，因此摇臂与主体的过渡位置设计了大圆角过渡，避免应力集中导致结构疲劳断裂。在实际航模调试场景中，这类基座的重量控制也十分关键，过重的尾端结构会导致整机重心后移，增加主旋翼的配平负担，因此该结构在非承载面做了适当的壁厚减薄设计，

　　在保证结构刚性的前提下尽可能去除冗余材料，同时主体的棱角位置均做了倒角处理，既避免安装调试过程中锐边划伤操作人员，也能减少飞行过程中的空气阻力。对于结构设计从业者而言，这类航空类传动部件的建模过程需要重点关注正交孔系的位置度公差，锥齿轮安装腔的避空间隙需计算齿轮啮合的最大外径，避免齿轮旋转时与腔壁发生剐蹭，同时各个安装孔的位置需与标准航模配件的安装尺寸匹配，包括轴承的标准内径外径、舵机拉杆的标准球头尺寸、尾管的标准管径等，确保设计完成的结构能够直接适配现有通用航模配件，无需额外定制连接件。在实际装机测试中，这类基座的安装同轴度直接影响尾传动的振动水平，如果顶部主轴孔与侧面输入轴孔的垂直度超差，会导致锥齿轮啮合不均匀，飞行过程中产生高频振动，不仅会降低传动效率，还会导致尾舵机的传感器受振动干扰出现航向漂移，因此建模时需要严格保证两个正交孔系的形位公差，装配时需通过塞尺调整齿轮啮合间隙，保证齿轮在正反转换向时无明显虚位。此外，该结构的表面处理工艺通常采用硬质阳极氧化，提升铝合金基材的表面硬度与耐磨性能，避免长期使用过程中轴承安装位出现磨损导致配合间隙变大，摇臂的铰接孔位置可镶嵌铜套，提升铰接位置的耐磨性能，延长部件的使用寿命。
