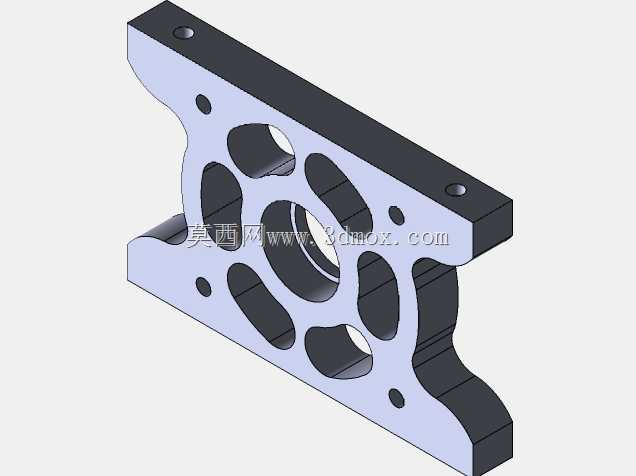

轻量化多孔异形机械连接安装板

　　在小型自动化执行单元、桌面级精密工装以及轻量化传动模组的搭建过程中，这类异形多孔安装板往往承担着核心的跨部件衔接作用，不同于常规矩形安装板的规整设计，该构件采用非对称的轮廓构型，两侧预留的沉头安装孔可直接与型材框架或设备基体完成锁固，无需额外加装转接垫块，能有效压缩装配环节的累计公差。从结构设计逻辑来看，板件中部的大尺寸中心孔是为动力输出轴、传动轴承或者走线通道预留的穿越空间，围绕中心孔排布的多组异形镂空槽，并非单纯为了视觉造型，而是在保证整体结构刚性的前提下，尽可能去除非受力区域的材料冗余，既降低了构件自身重量，也能在设备运行过程中减少热胀冷缩带来的形变量，同时镂空区域还可作为装配时的操作避让空间，方便紧固件的快速拧装。

　　设计这类构件时，首先要明确安装边界的约束条件：板件的整体厚度需要匹配所衔接部件的安装面深度，两侧安装孔的孔距必须严格适配对应型材的槽口间距，避免出现安装错位无法锁附的问题；中心孔的直径公差需要根据穿越部件的配合要求设定，若用于轴承安装则需选用基孔制过渡配合，若仅作为走线或避让通道则可适当放宽公差等级降低加工成本。板件边缘的弧形过渡处理，一方面是为了去除锐边防止装配时划伤操作人员，另一方面也能减少应力集中点，避免在长期受交变载荷的工况下出现裂纹。

　　从实际应用场景出发，这类安装板常被用在小型伺服电机的输出端转接、直线滑台的端部限位支撑、桌面级机械手的关节连接部位，相比整块实心板材加工的安装件，这种带镂空优化的结构重量可降低40%左右，且通过有限元受力校核，在常规的静态载荷与小幅振动工况下，其结构变形量完全满足精密装配的精度要求。需要注意的是，板件上的小型定位小孔，是用于相邻功能模块的定位销安装，在建模阶段就需要保证定位孔与中心孔的位置度公差，确保装配后相邻部件的同轴度符合设计要求，避免后续传动过程中出现卡滞或偏磨问题。

　　在加工适配性上，该构型既适合采用铝合金板材通过CNC铣削成型，用于对重量有要求的移动类设备场景，也可采用45号钢板材加工后做发黑处理，用于承载要求更高的固定工装场景，建模过程中所有孔位的拔模角度、沉头孔的深度参数都需要匹配实际选用的紧固件规格，比如沉头孔的锥角要对应标准内六角沉头螺钉的头部锥度，保证锁固后螺钉头部与板面齐平，不会突出干涉其他部件的安装。另外，板件的非对称轮廓在建模时需要注意基准面的选择，要以中心孔轴线与一侧安装面作为主要设计基准，确保后续工程图标注的尺寸链最短，减少加工环节的尺寸换算误差，提升成品的合格率。
