紧凑型桌面胶囊咖啡机外观结构设计

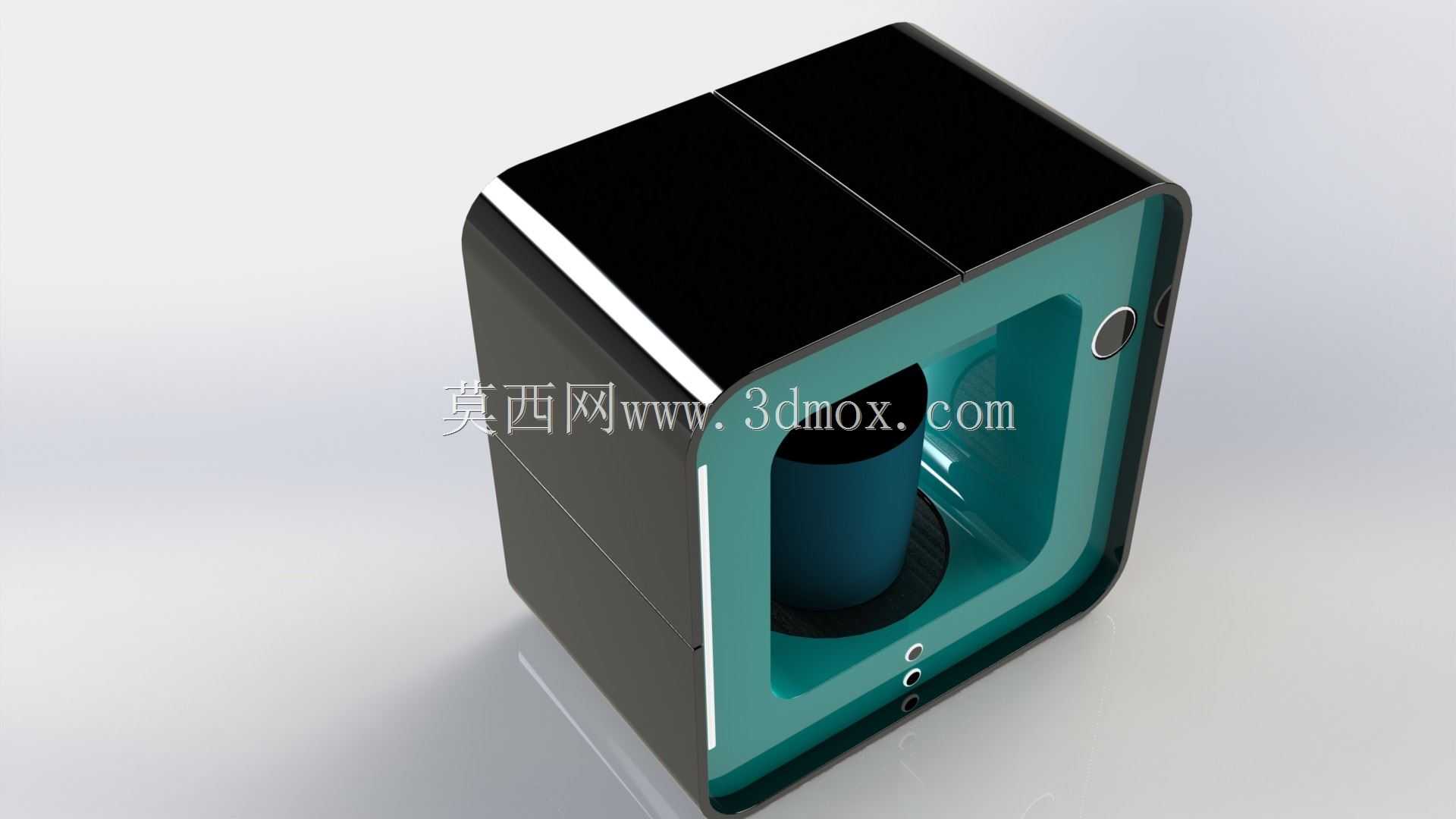

　　这款桌面饮品制备设备的结构设计，首先围绕小户型家居、开放式办公区的有限台面空间做边界约束，整机采用近似正立方体的切角造型，单侧边做内凹圆弧过渡，整体占用台面投影尺寸控制在200mm见方范围内，无需预留额外的侧边操作空间，所有交互与取放动作都可在设备正面完成，适配常规150mm进深的置物架、茶水台摆放要求，安装时仅需在设备后方预留20mm的散热间隙即可，无需复杂的固定结构，直接平稳放置于硬质水平台面即可正常工作。

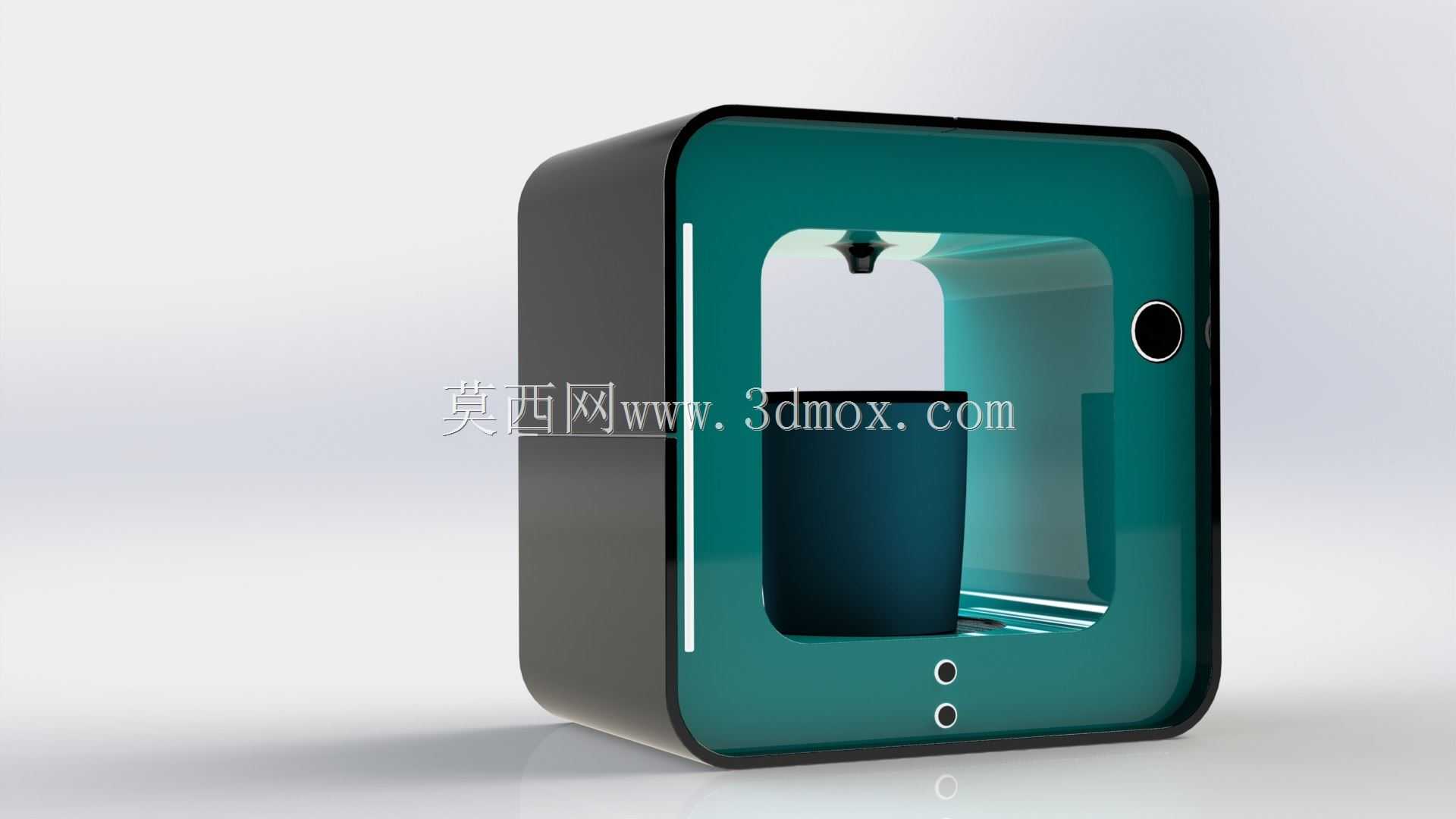

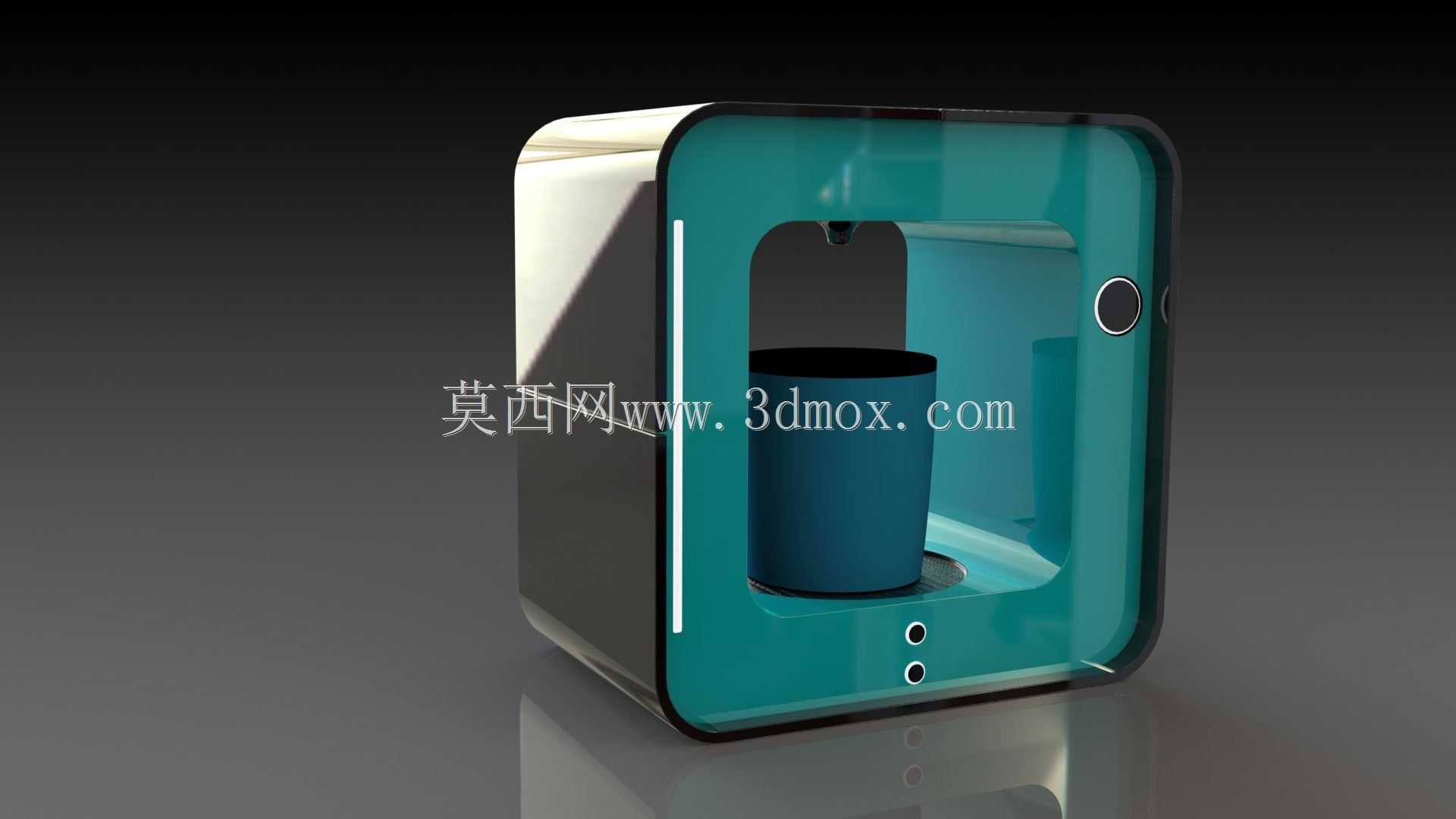

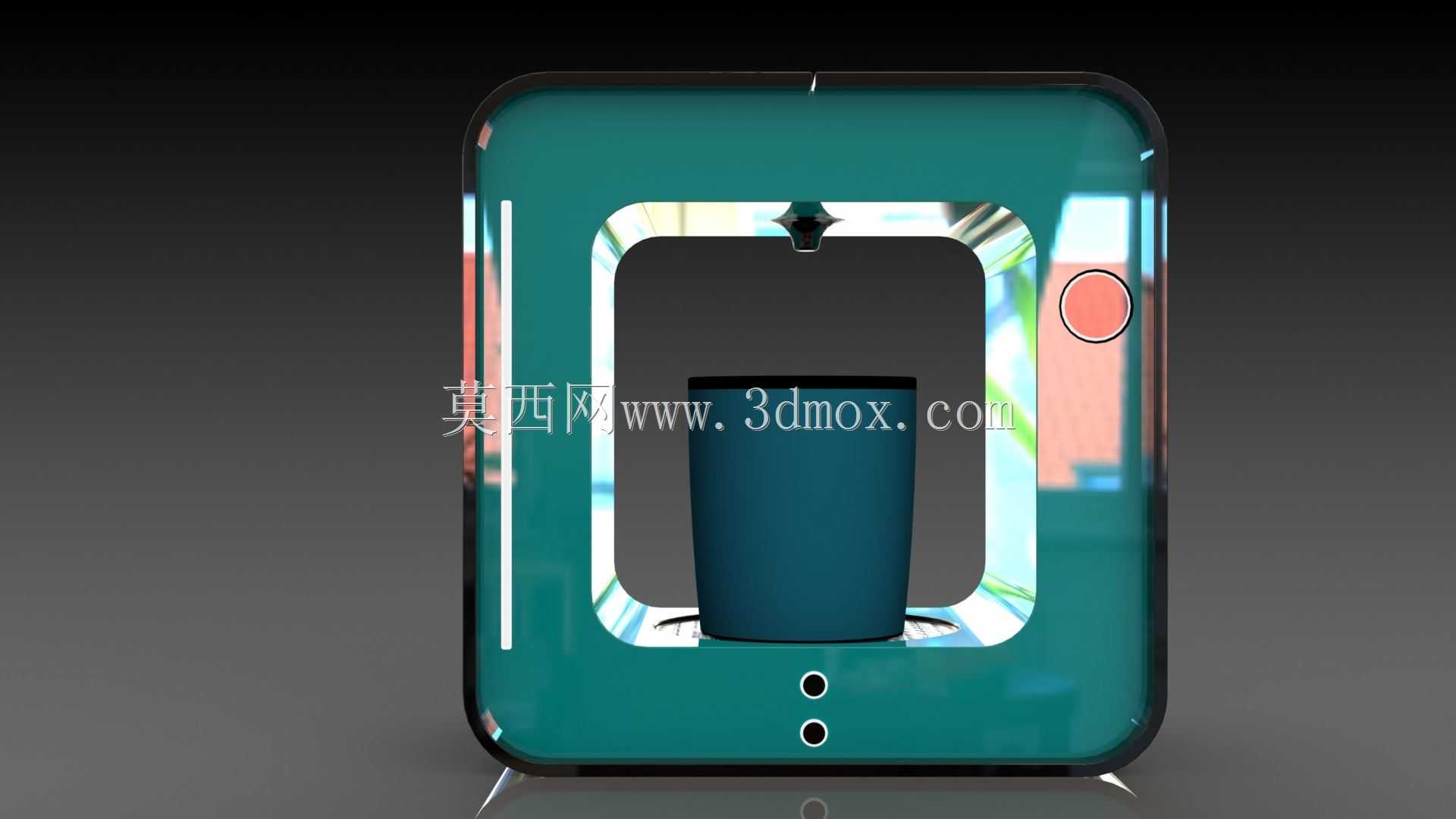

　　从功能实现逻辑来看，设备正面的大尺寸内凹区域为饮品接取腔，腔体底部设置带防滑纹理的承托台，可兼容高度80mm到150mm的常规马克杯、咖啡胶囊接液杯，承托台表面做微倾斜导液设计，意外洒出的液体会汇集到腔体底部的可拆卸接液槽，日常清洁仅需抽出接液槽冲洗即可，无需拆解整机外壳。设备正面侧边设置的圆形触控按键为功能触发端，集成了电源开关、单杯萃取、双杯萃取三个操作逻辑，按键下方的两个小圆点为工作状态指示灯，分别对应加热完成、缺液提醒两个状态，用户无需查看说明书即可通过指示灯颜色判断设备运行状态。

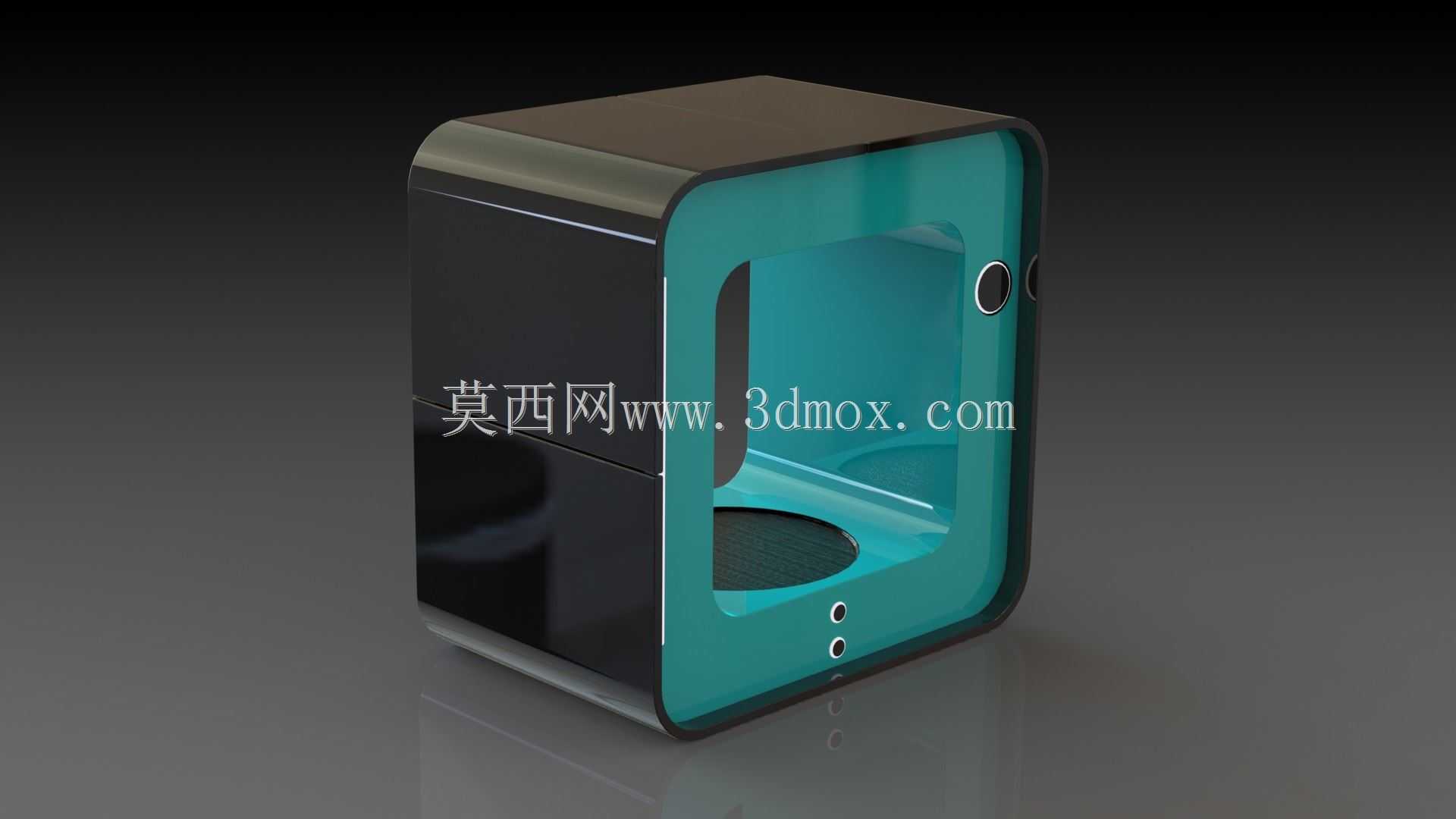

　　外壳结构采用前后分壳的装配逻辑，后侧壳体为高光黑色ABS材质，内部集成加热模块、水泵、储液仓的安装位，所有内部元器件的安装筋位都与壳体一体注塑成型，减少额外的固定支架数量，装配时仅需通过6颗自攻螺丝即可完成前后壳的锁紧，前后壳的配合面做错位止口设计，可避免液体从拼接缝隙渗入设备内部，防护等级满足日常厨房使用的防泼溅要求。前侧壳体采用湖蓝色半透PC材质，既可以通过半透效果隐约观察内部腔体的积水情况，又能避免直接看到内部管路结构影响外观整洁度，前壳表面做硬化防刮处理，日常擦拭不会留下明显划痕。

　　在实际应用场景中，这款设备可放置于家庭厨房台面、办公室茶水间、酒店客房迷你吧区域，单次储液量可满足4到6杯标准意式咖啡的萃取需求，加热模块采用小功率即热式设计，开机后30秒内即可达到萃取所需温度，无需长时间预热等待，设备工作时的振动幅度控制在0.1mm以内，放置于光滑台面也不会出现移位情况。内部管路采用食品级硅胶材质，所有与液体接触的部件都做圆角过渡，无卫生清洁死角，避免长期使用出现积液发霉的问题。

　　设计过程中重点平衡了外观辨识度与结构可制造性，前侧的圆弧内凹造型采用均匀壁厚设计，壁厚控制在2.5mm，注塑成型时不会出现缩痕、翘曲等缺陷，外壳的所有边角都做R3以上的圆角处理，既可以提升使用时的安全性，避免尖锐边角磕碰伤人，也能在注塑生产时改善塑料熔体的流动状态，降低成型不良率。设备底部设置四个圆形硅胶防滑脚垫，脚垫高度5mm，既可以抬升机身保证底部空气流通辅助散热，也能抵消水泵工作时产生的轻微振动，降低运行噪音。
