HAT800-SLEM开合式电流检测传感装置

　　在工业电气测量、配电系统运维、大功率设备电流监测场景中，开合式电流传感器是无需断开主回路即可完成电流采集的核心元件，这款HAT800-S LEM电流传感装置，针对大电流回路的在线检测需求设计，适配额定800A交流或直流回路的电流采样任务，广泛应用在变频器输出侧监测、光伏汇流箱电流采集、工业电机运行状态检测、UPS供电回路电流监控等场景，无需拆解原有母线排即可完成安装，极大降低了存量设备改造的施工难度与停电成本。

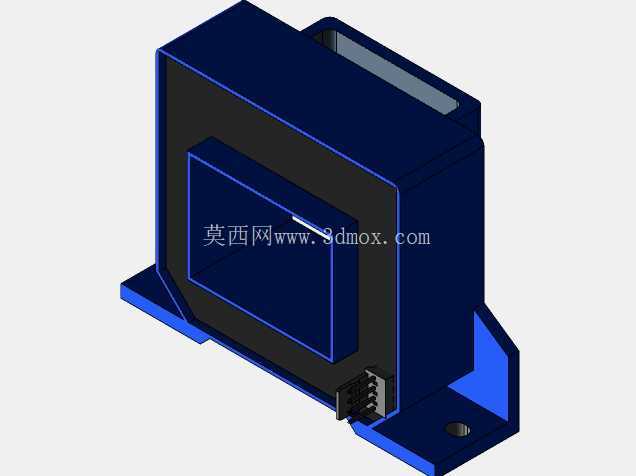

　　从结构设计来看，该传感器采用方型穿心式结构，中间预留的矩形穿线窗口可适配单根矩形母线排或者多根并联电缆的穿过需求，窗口尺寸经过精准核算，既保证足够的导体容纳空间，又避免磁路气隙过大影响测量精度，整体外壳采用高强度阻燃工程塑料注塑成型，外壳表面做了哑光防眩光处理，侧边的安装支脚与主体外壳一体成型，支脚上预留的圆形安装孔可直接通过螺栓固定在安装板或者电气柜横梁上，安装孔的位置公差控制在±0.2mm以内，可适配标准安装位的快速装配，无需额外打孔调整。传感器的侧边预留了快插式接线端子，端子引脚做了防呆设计，不同功能引脚的间距符合工业接线标准，可直接配套标准接插件完成信号输出与供电线路的连接，无需焊接作业，现场接线效率可提升60%以上。

　　磁路部分采用高导磁率铁芯材料，开合面的加工平面度控制在0.05mm以内，合模后磁路气隙极小，可有效降低漏磁带来的测量误差，保证全量程范围内的线性度，在0-800A的测量区间内，输出信号与被测电流保持稳定的线性对应关系，可直接对接PLC、电量采集模块、数显仪表等后端设备，无需额外的信号调理电路。外壳的边角位置全部做了R3以上的圆角过渡，避免安装过程中划伤施工人员手部或者线缆绝缘层，主体外壳的壁厚均匀设置为2.5mm，既保证足够的结构强度，抵御安装过程中的外力冲击，又避免壁厚过大导致整体尺寸冗余，整体外形的长宽高比例经过优化，在保证磁路长度满足测量要求的前提下，尽可能压缩横向占用空间，可适配紧凑安装空间内的布置需求，相邻安装的电气元件之间不会出现干涉问题。

　　在实际选型应用中，需要提前确认被测母线排的外形尺寸，确保导体可以顺利穿过传感器中心窗口，同时要保证传感器安装位置远离强磁场干扰源，避免外部磁场影响测量精度，安装时需要将开合面的卡扣完全锁死，保证磁路闭合紧密，接线时要注意供电电压与输出信号的引脚定义，避免接反导致传感器损坏。该传感器的结构设计充分考虑了现场施工的便利性，无需复杂的专用工具即可完成安装与拆卸，后期运维过程中如果需要更换传感器，也无需断开主回路停电作业，可大幅降低工业现场的运维停机时间，相比传统的闭口式电流传感器，在存量设备改造场景下的适配性更强，同时测量精度可以达到与闭口式传感器相当的水平，完全满足工业级电流测量的精度要求。建模过程中，对安装支脚的加强筋结构做了细节还原，支脚与主体连接位置的三角加强筋可提升安装位的结构强度，避免螺栓锁紧时支脚出现开裂问题，接线端子的定位槽、卡扣结构都按照实际尺寸1:1还原，可直接用于电气柜的安装布局干涉检查，在做三维布线设计时，可以直接调用该模型完成传感器的布置，提前确认线缆弯曲半径、安装空间是否满足要求，减少现场安装时的设计变更问题。
