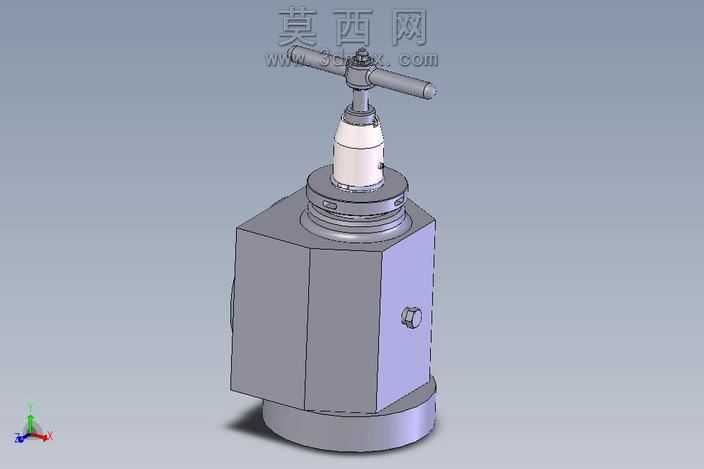

本作品为手动操作的截止式调节阀三维建模成果,建模过程依托三维参数化设计思路完成,首先梳理阀门的核心功能逻辑:该阀通过顶部手轮的旋转运动,带动阀杆做轴向升降位移,改变阀芯与阀座之间的通流截面积,从而实现管路内流体的通断控制与流量调节功能。建模阶段优先搭建整体装配骨架,先确定阀体的主体腔体结构,阀体作为整个阀门的承载基体,采用侧进底出的流道布局,建模时严格把控流道的过渡圆角设计,避免流道内出现直角结构造成流体阻力过大、局部紊流的问题,同时预留出阀杆安装腔、填料密封腔、侧部接口的装配定位基准。随后依次完成阀杆、阀芯、手轮、密封填料压盖、锁紧螺母等各个零部件的独立建模,每个零件的建模都遵循机械加工的工艺逻辑,比如阀杆的梯形传动螺纹段、光杆密封段、阀芯连接段的直径阶梯变化都符合实际加工的退刀槽、倒角工艺要求,手轮的轮辐、轮缘结构做了等强度优化,既保证操作时的结构强度,又避免不必要的材料冗余。装配过程中严格按照实际装配顺序添加配合约束,手轮与阀杆顶端采用键连接加锁紧螺母的固定配合,阀杆与阀体的填料腔部位添加同轴度约束,同时预留出阀杆升降的轴向活动行程,阀芯与阀座的密封面添加接触约束,还原阀门关闭时的密封贴合状态。材质渲染阶段根据零件的实际应用场景分配材质属性:阀体主体采用铸钢材质,渲染时还原铸钢件的哑光金属质感,表面添加细微的铸造纹理;阀杆、阀芯等运动受力件采用不锈钢材质,渲染时突出不锈钢的光洁金属质感与加工面的细腻反光;手轮采用铸铁材质做发黑处理,密封填料采用黑色橡胶材质,不同材质的光影区分清晰,能够直观分辨各个零件的功能分区。结构设计上重点考虑了密封可靠性,在阀杆与阀体的配合部位设计了填料函结构,可通过压盖压紧填料实现阀杆处的动密封,避免流体沿阀杆间隙泄漏;阀芯与阀座的密封面采用锥面配合设计,相比平面密封具备更好的对中性,关闭时只需较小的操作力矩即可实现可靠密封,同时锥面结构在阀门开启过程中能够线性改变通流面积,让流量调节过程更加平稳。整体模型的所有零件参数均可编辑,可根据不同的管路通径、压力等级需求快速调整尺寸参数,适配不同的工业管路应用场景,模型的装配关系完整,可直接用于阀门的结构验证、装配干涉检查、工程图导出以及后续的仿真分析工作。
