爱尔兰铁路客车底架承载框架结构设计

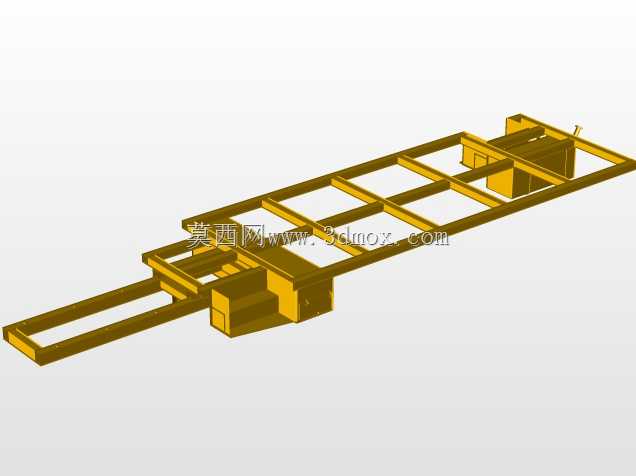

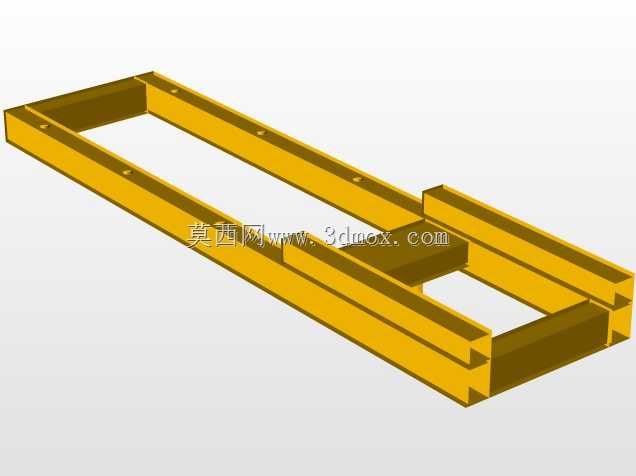

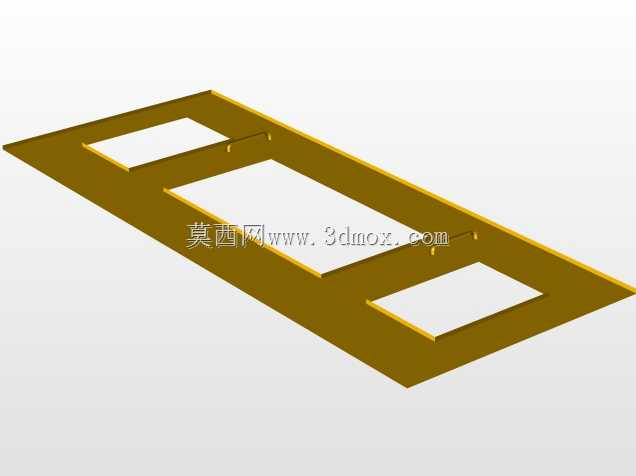

　　该结构为铁路客车车体下部的核心承载底架框架，是整车载荷传递与设备安装的基础构件，主要应用于市域通勤类铁路客运车辆的车体装配环节，承担整车载荷分散、走行部连接、车内设备安装固定的核心作用。从结构形式来看，整体采用长条形对称框型布局，沿车体纵向通长布置，横向设置多道加强横梁，纵向采用双组平行边梁构成主承载纵梁，所有构件连接位置采用满焊焊接工艺，保证框架整体刚度与抗扭性能，满足车辆运行过程中垂向动载荷、纵向冲击载荷、横向摇摆载荷的复合受力要求。

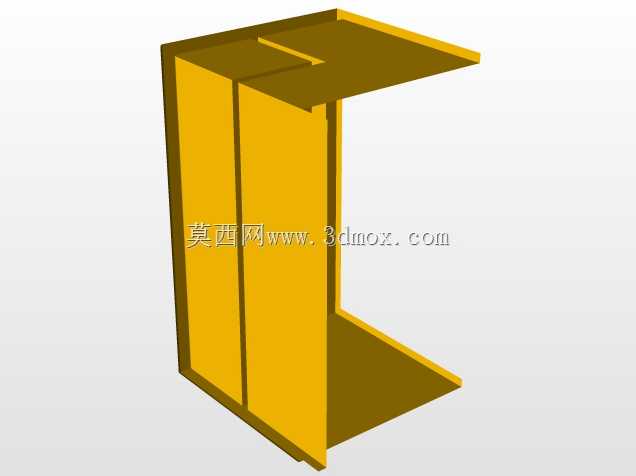

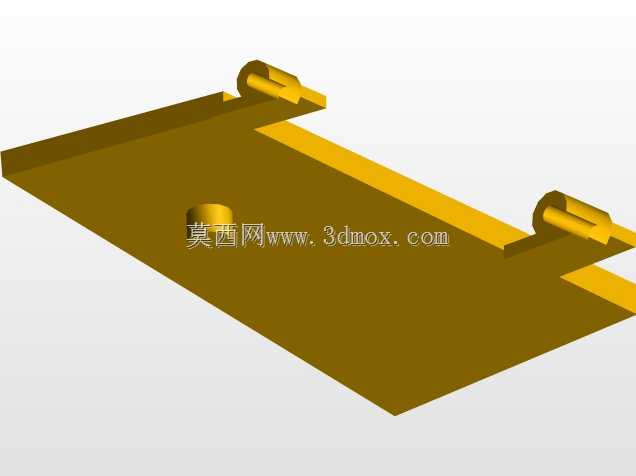

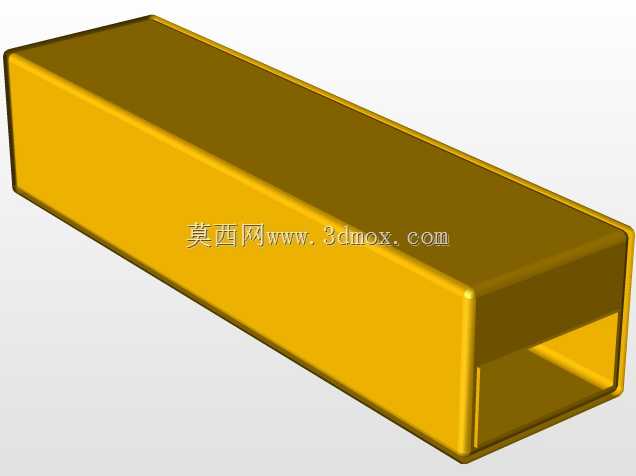

　　设计过程中优先考虑了轨道车辆的限界要求，框架整体宽度严格匹配车体下部安装边界，横向外边缘不超出车体侧墙下沿的安装基准面，纵向长度覆盖车辆转向架中心距之间的核心承载区间，两端预留与车钩缓冲装置、端部底架的连接接口，接口位置设置加厚安装垫板，垫板上预先加工螺栓过孔与定位销孔，保证现场装配时的定位精度，减少现场配焊、配钻的工作量。框架的边梁采用槽型截面型钢，截面高度根据垂向载荷计算值选定，在保证抗弯截面模量满足要求的前提下，尽可能控制构件自重，降低车辆整体簧下质量，提升车辆运行的平稳性。横梁采用与边梁同材质的矩形截面型钢，横梁间距根据下部吊装设备的安装位置调整，在空调机组、蓄电池箱、制动模块等重型设备的吊装位置，额外加密横梁布置并增设局部加强筋，避免长期运行过程中出现局部应力集中导致的结构变形。

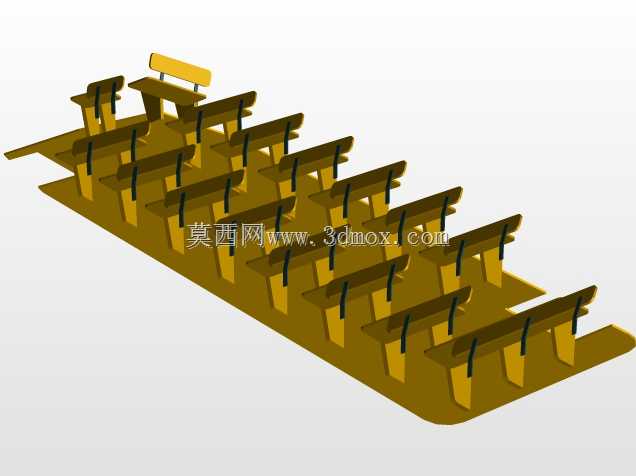

　　从实际应用场景出发，该框架在车辆总装环节首先与转向架的摇枕、空气弹簧安装座完成定位连接，之后依次在框架上部铺设地板承托梁、安装车内座椅与内饰固定基座，下部则通过吊装支架挂载各类车下设备，所有安装孔位均采用模块化设计，可兼容同系列不同配置车型的设备安装需求，无需对主框架进行二次加工即可适配不同载客量、不同设备配置的车型变体。结构设计时充分考虑了车辆运维的便利性，框架下部预留足够的设备检修操作空间，横梁之间的空隙位置预留管线穿装通道，避免车辆布线时与结构构件发生干涉，同时在框架易产生腐蚀的位置预留防腐工艺作业空间，保证后期防腐涂层维护时可无死角覆盖所有焊接接缝与型材表面。

　　受力设计层面，通过有限元仿真对框架进行多工况载荷校核，在最大超员载客的垂向静载荷工况下，框架最大挠度控制在标准允许的范围内，纵向15g冲击载荷工况下，所有焊接位置的应力值均低于材料的屈服强度，疲劳载荷工况下满足车辆30年运营寿命的疲劳强度要求。框架的所有外露边缘均做倒钝处理，避免装配过程中划伤操作人员或线缆绝缘层，焊接位置全部打磨平整，消除焊接应力集中点，同时为后续防腐涂装提供平整的基底。在安装边界设计上，框架与上部车体钢结构的连接采用塞焊加螺栓复合连接的形式，既保证连接强度，又可吸收车辆运行过程中产生的微小形变，避免连接位置出现应力断裂。针对爱尔兰区域窄轨铁路的线路特点，框架的横向刚度做了针对性优化，提升车辆通过小半径曲线时的结构抗扭性能，减少曲线通过时的车体形变，提升乘客乘坐的舒适性。
