平行运动连杆式铰接关节传动结构

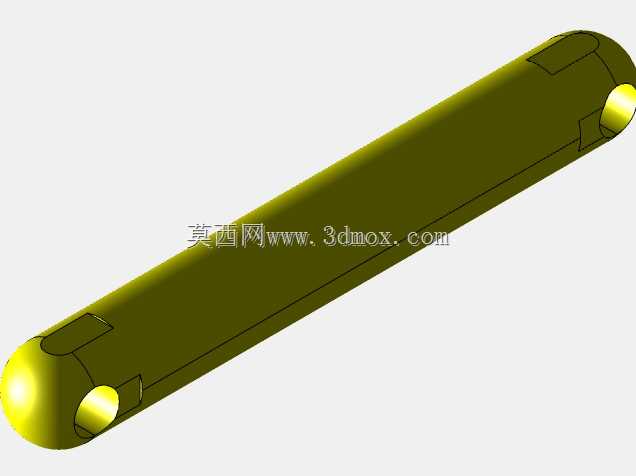

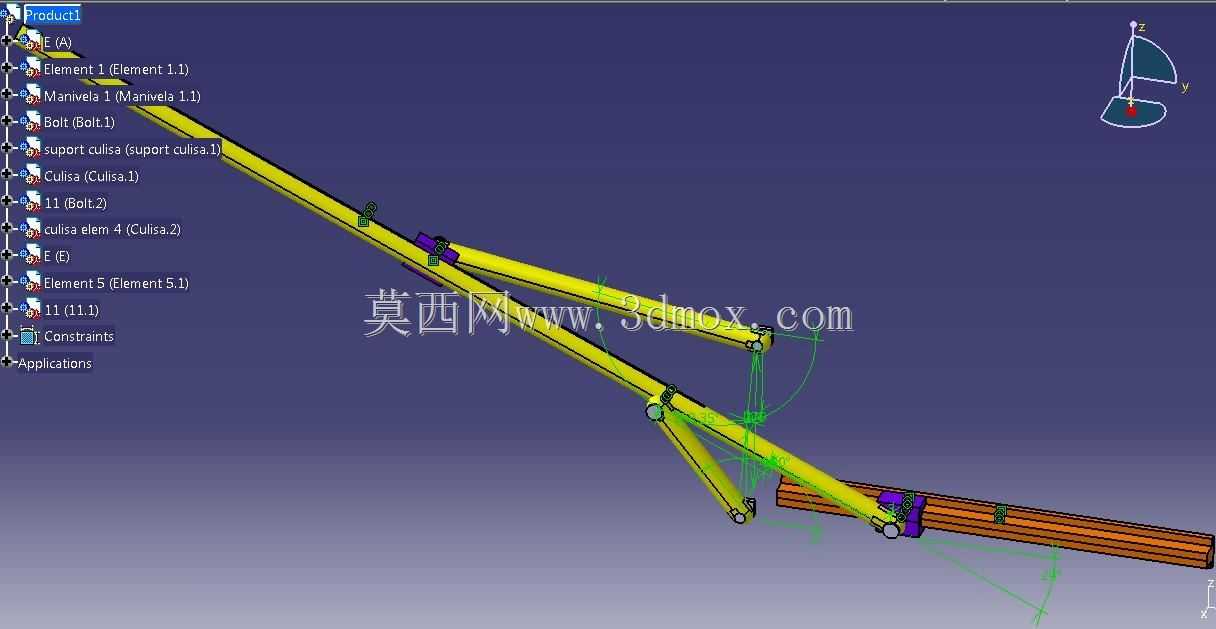

　　该平行运动铰接关节结构，核心依托多组刚性连杆与铰接副的配合，实现预设轨迹的平行平面运动，在轻工物料移送、工装夹具位姿调整、小型作业臂末端执行机构等场景中具备较高适配性。区别于常规单自由度铰接结构，该设计通过多连杆的几何约束，让输出端在运动全程保持固定姿态，不会随臂架摆角变化产生额外偏转，可避免末端搭载的工装、工件出现姿态偏移，减少额外的姿态校正环节。从结构组成来看，整套机构包含多段等比例配置的主支撑连杆、辅助约束连杆，各连杆之间通过销轴式铰接副连接，铰接位置配置有轴套类耐磨结构预留位，可根据实际载荷工况选配铜套、滚动轴承等铰接元件，降低长期往复运动下的铰接磨损量。设计过程中优先通过几何尺寸约束实现运动轨迹的锁定，

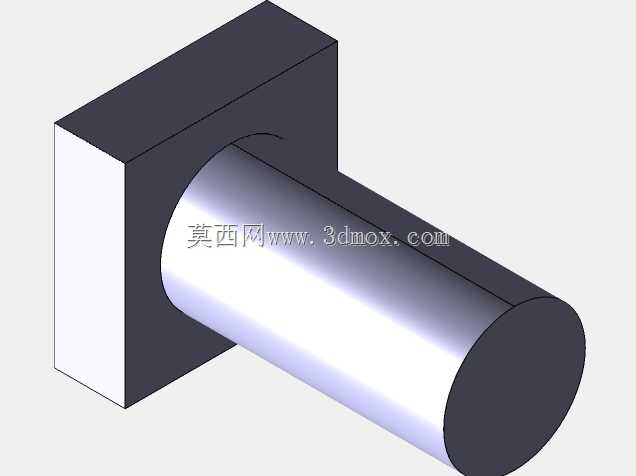

　　主连杆与辅助连杆的铰接点位置经过反复校核，确保运动全程各连杆之间无运动干涉，同时将运动死点位置设置在工作行程之外，保证机构在有效工作区间内运动顺畅无卡滞。安装边界方面，该结构的固定端设置有标准化安装基面，基面预留有对应规格的螺栓连接孔位，可直接固定在设备架体、移动滑台等安装基体上，输出端同样预留有通用安装接口，可适配夹爪、吸盘、作业工具头等多种末端执行元件。整套机构的运动输入可通过直线驱动元件、旋转驱动元件实现，若搭配直线推杆，可将推杆铰接在固定基座与主动连杆之间，通过推杆的伸缩带动整套连杆机构完成摆转动作；若搭配旋转驱动，可直接将驱动轴与主动铰接轴连接，通过扭矩输入带动机构运动。在实际应用中，

　　该类平行运动关节可替代部分需要多轴联动才能实现的平移动作，大幅降低控制复杂度与设备制造成本，例如在小型物料分拣工位，搭载该关节的移送机构可在不额外增加旋转轴的前提下，让吸盘始终保持水平状态，完成工件从料道到工装位的平稳移送；在工装夹具的位姿调整环节，该结构可带动夹具沿平行轨迹靠近或远离工件，保证夹具与工件的对接角度始终一致，提升装夹定位精度。结构设计上充分考虑了受力合理性，主连杆采用变截面优化思路，在铰接受力集中位置做局部加厚处理，杆身中段在保证结构刚度的前提下做轻量化减重设计，降低整套机构的运动惯量，提升高速往复运动下的响应速度。各铰接点的润滑通道预留位置合理，可在不拆解机构的前提下完成定期润滑维护，延长结构使用寿命。

　　运动行程可通过调整连杆长度比例、铰接点位置进行灵活调整，可根据不同的作业半径、移送距离需求做参数化修改，适配不同工位的作业范围要求。整套结构的运动轨迹完全由几何约束保证，无需复杂的控制算法补偿，即便在开环控制场景下也能保证较高的运动精度，适合应用在对成本控制要求较高、运动轨迹固定的自动化作业场景中。
