螺旋弹簧式减震悬挂结构三维建模

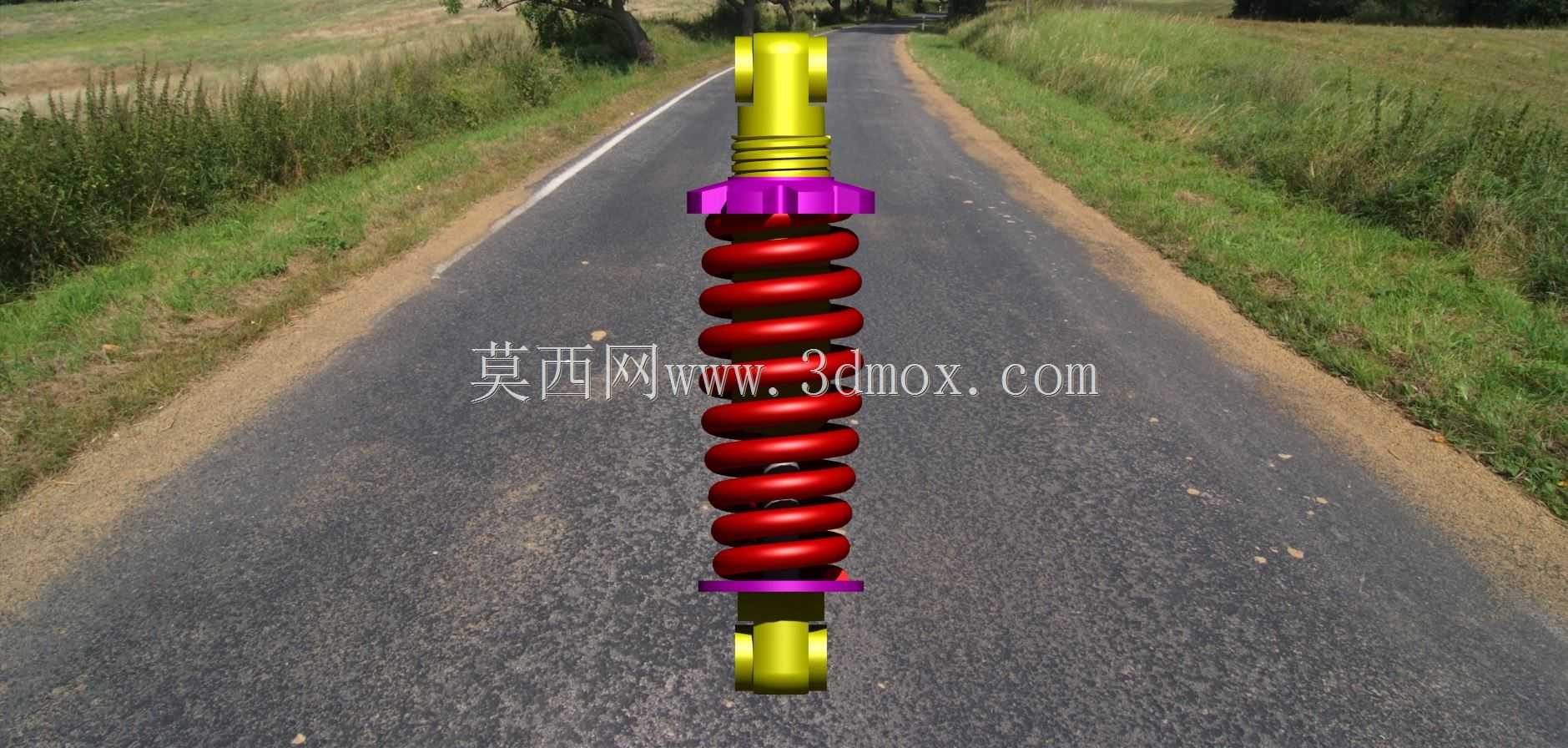

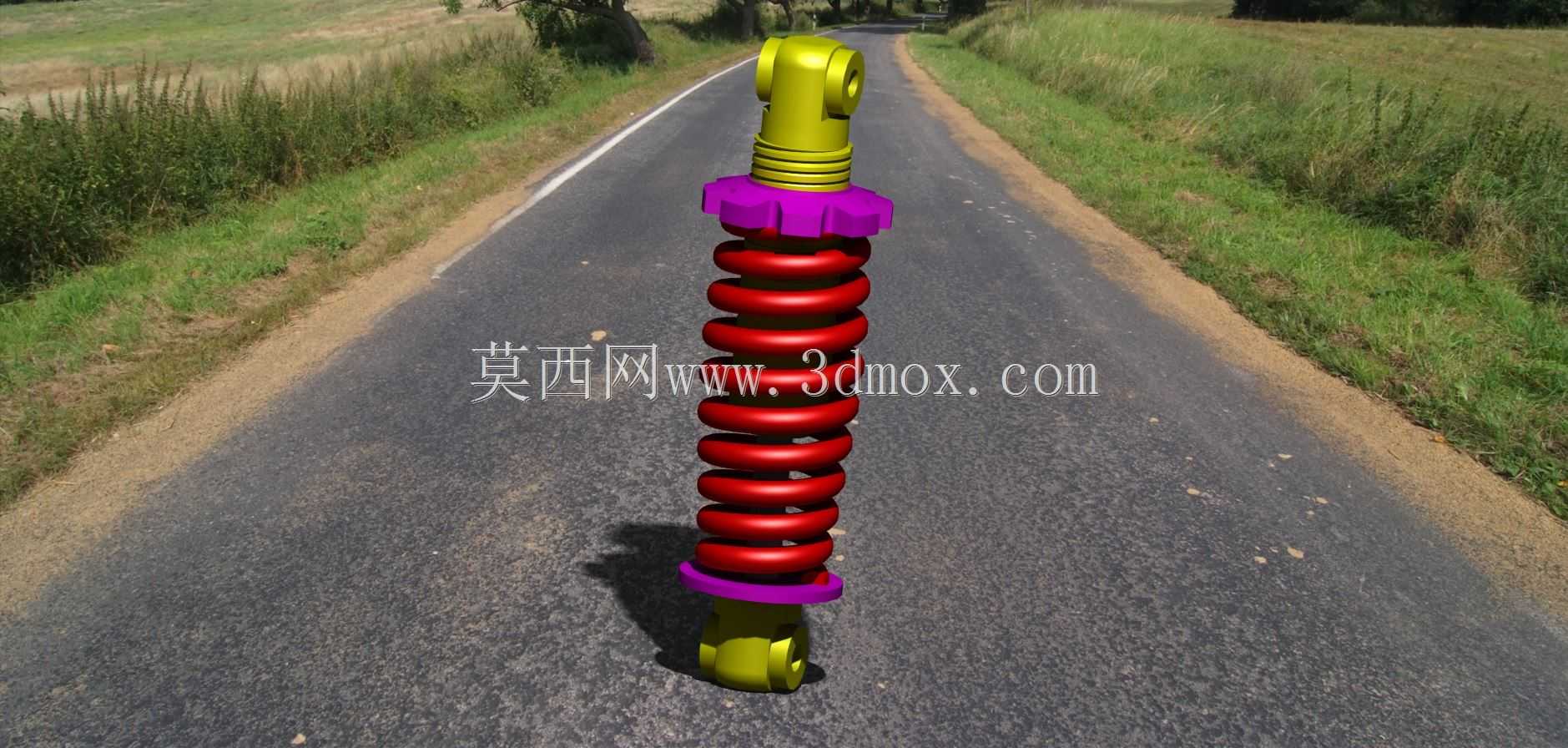

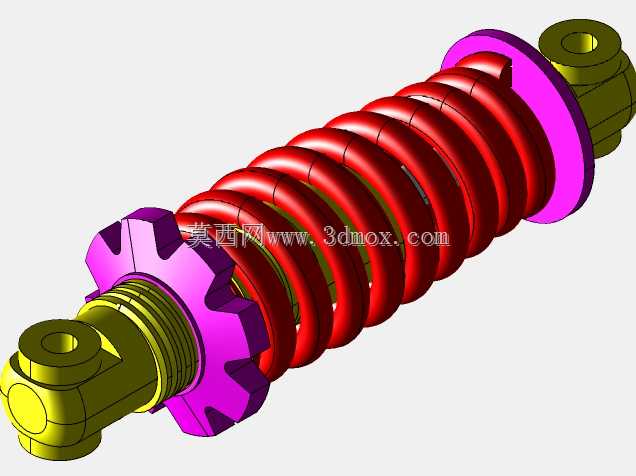

　　这套螺旋弹簧式减震悬挂结构，核心应用场景覆盖乘用车辆非独立悬架、小型非道路作业机具行走机构、轻型代步工具的行走缓冲单元，也可适配部分小型工业设备的隔振安装工位，承担垂直方向的冲击载荷缓冲、往复振动衰减的核心功能，避免刚性连接带来的结构冲击损伤，同时保证行走或作业过程中主体结构的姿态稳定性。从功能特性来看，该结构采用圆柱螺旋压缩弹簧作为弹性承载元件，上下两端设置带安装吊耳的连接端座，端座与弹簧之间配置紫色的限位调节垫圈，可通过调整垫圈的轴向位置改变弹簧预紧力，适配不同载荷等级的使用需求；上端吊耳采用单耳铰接结构，下端采用同规格铰接端，可保证悬挂在受载摆动过程中不会出现卡滞，适配悬架跳动过程中的角度变化，

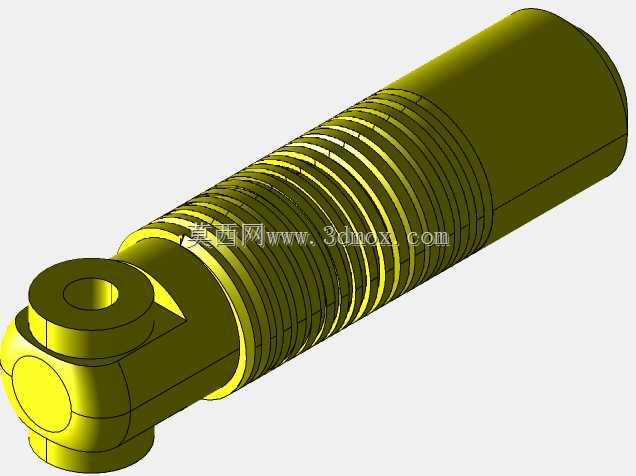

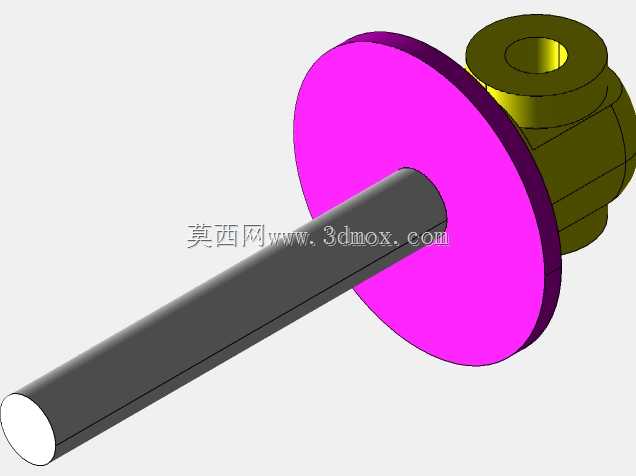

　　避免弹簧受附加弯矩导致的早期疲劳失效。设计过程中，首先根据目标承载工况确定弹簧的线刚度参数，选取等节距圆柱螺旋弹簧结构，弹簧丝直径、弹簧中径、有效圈数均按照常规轻型承载需求匹配，保证在额定载荷下弹簧变形量处于合理区间，不会出现并圈触底的情况，同时预留足够的缓冲行程应对突发冲击载荷；上下端座的铰接孔同轴度在建模时做了严格约束，避免安装后出现偏载，端座与弹簧接触的端面设置了定位凸台，弹簧端部可嵌入凸台定位，防止弹簧受载过程中出现径向滑移脱出；调节垫圈采用分体式卡装结构，无需完全拆卸端座即可调整预紧量，方便后期维护调校。从安装边界来看，上下铰接端的吊耳孔径、耳片厚度均按照通用轻型悬挂的安装尺寸匹配，

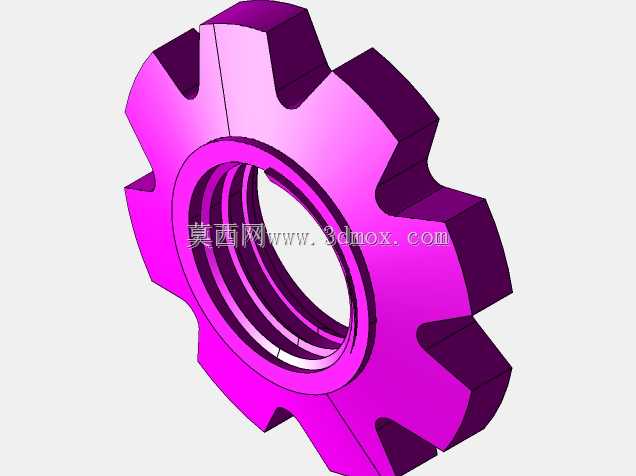

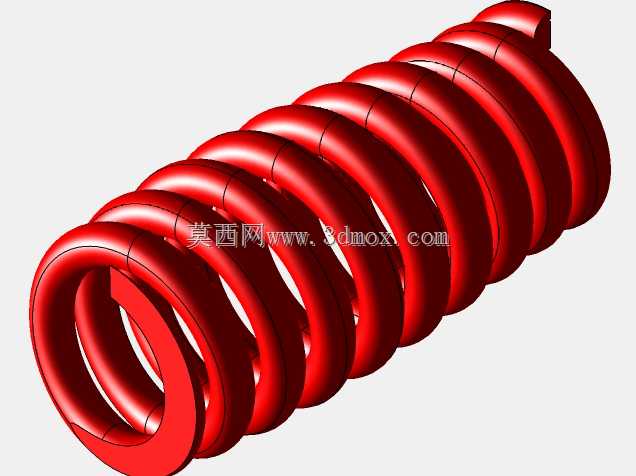

　　整体结构的最大外径由弹簧外径加调节垫圈的外伸尺寸决定，安装时需预留足够的径向空间，避免弹簧压缩过程中外圈与周边结构发生干涉；轴向安装尺寸需根据弹簧自由长度、预紧压缩量确定，安装后需保证弹簧处于预压状态，避免空载状态下弹簧松旷产生异响。建模过程中对弹簧的螺旋升角、端部并圈磨平结构做了还原，端座的铰接孔内预留了衬套安装空间，可适配橡胶衬套或金属衬套的压装，满足不同隔振等级的需求；调节垫圈的齿形锁紧结构也做了细节还原，调整到位后可通过齿形啮合锁止位置，避免车辆行驶过程中垫圈松动导致预紧力变化。在实际选型应用中，该结构可根据承载需求更换不同刚度的弹簧，无需改动上下端座的安装尺寸，具备一定的通用性；弹簧表面的涂装、

　　端座的表面处理均可根据使用环境调整，比如在潮湿工况下可做镀锌或电泳处理，提升防腐性能。需要注意的是，该结构仅承担垂直方向的缓冲与振动衰减，横向力需要配合导向机构承担，不可单独作为承载连接部件使用，安装时需保证上下铰接点的连线与弹簧轴线同轴，避免弹簧受偏载导致应力集中，缩短使用寿命。建模时对各部件的装配间隙做了合理预留，弹簧与端座定位凸台的间隙控制在0.2mm以内，既保证安装便利性，又不会出现过大的旷量；调节垫圈与端座螺纹段的配合采用间隙配合，方便转动调整，同时配合锁紧齿结构保证锁止可靠。
