焊接式316不锈钢离心风机叶轮结构

　　在化工废气输送、高湿腐蚀环境排风、食品加工车间通风换气这类对部件耐蚀性有硬性要求的场景里，离心风机的核心做功部件叶轮，往往决定了整套通风系统的实际使用寿命与运行稳定性。这款采用316不锈钢制作的焊接式离心叶轮，没有采用传统铸造成型的工艺路线，全部结构通过板材下料、折弯成型后组焊完成，从根源上规避了铸件容易出现的砂眼、缩松、材质不均等缺陷，更适配有腐蚀介质接触的通风工况。

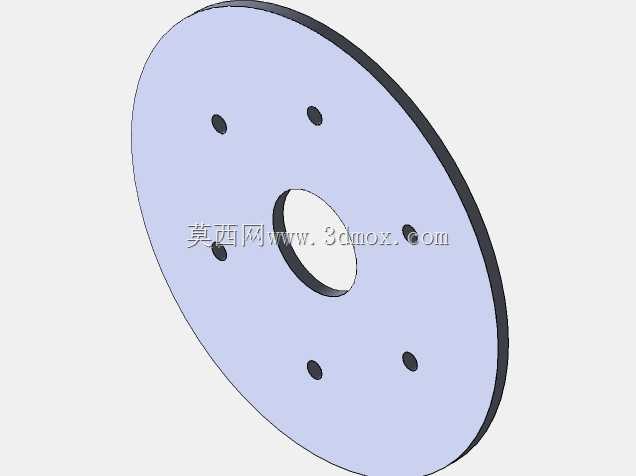

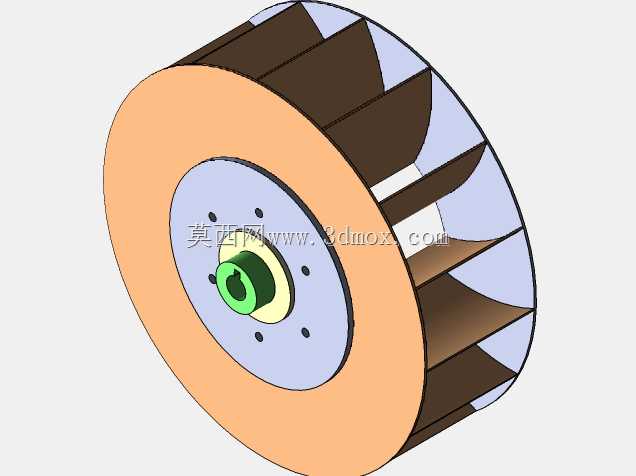

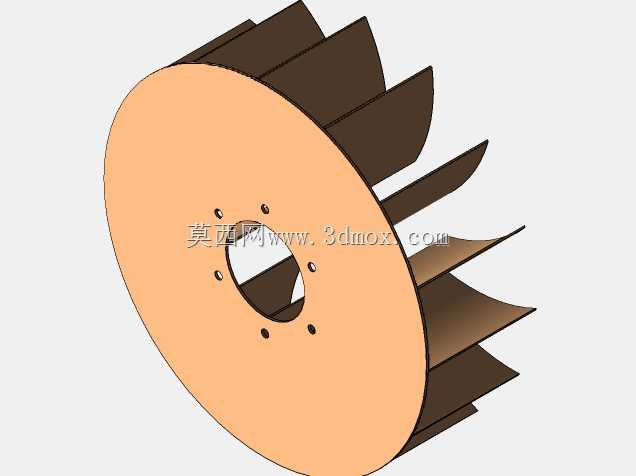

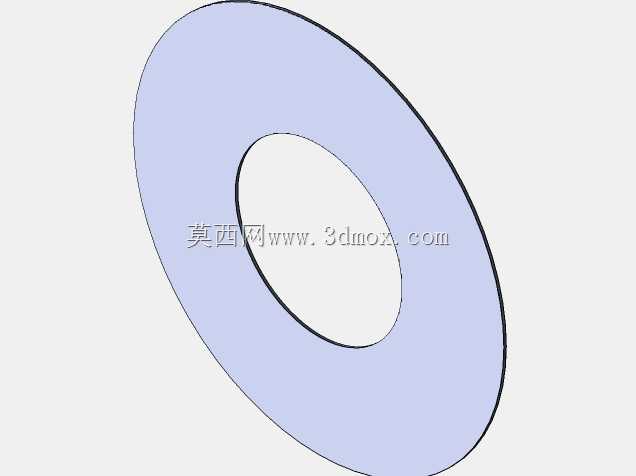

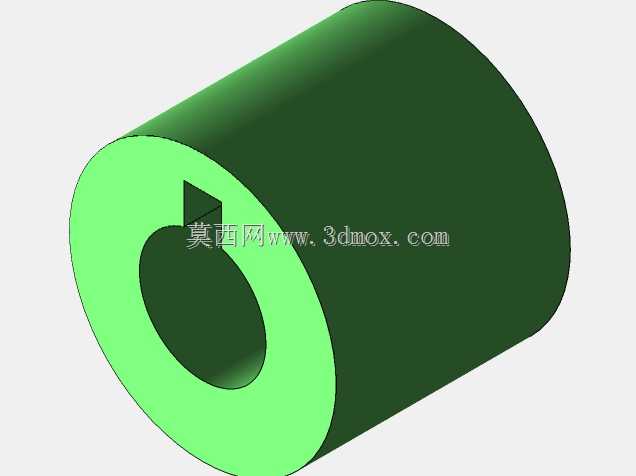

　　从结构功能来看，该叶轮属于前向多翼式离心叶轮的衍生结构，轮盖采用浅锥面的环形板材成型，轮盘为平盘结构，中间的叶片采用等厚度不锈钢板冲压折弯成圆弧翼型，沿圆周方向均匀排布在轮盘与轮盖之间，每一片叶片的型线都经过气流走向校核，能够在叶轮高速旋转时，将轴向进入的气流顺畅导向径向出口，在相同转速下能获得比直板叶片更高的风压输出，适配中低压通风系统的送风需求。叶轮中心的轮毂部分采用加厚不锈钢管与轮盘焊接固定，轮毂内孔加工有键槽结构，能够与电机输出轴通过平键实现扭矩传递，轮毂端面均匀分布的六个安装螺孔，可通过锁紧压板将叶轮与电机轴端做轴向固定，避免高速运转时出现轴向窜动。

　　设计过程中，首先要明确的是安装边界约束：叶轮的最大外径需匹配对应风机蜗壳的内部流道尺寸，安装时叶片外缘与蜗壳内壁需保留3-5mm的均匀间隙，间隙过大会造成气流回流损失，降低风机效率，间隙过小则容易在运转时出现刮蹭故障；轮毂内孔的直径公差需按照H7级精度加工，与电机轴的配合选用过渡配合，既保证装配时的顺畅度，又能避免运转时出现轴孔配合松动。考虑到焊接结构的应力变形问题，设计时在每片叶片与轮盘、轮盖的连接位置都预留了合理的焊脚尺寸，采用间断焊的方式减少焊接热输入量，组焊完成后还需对整个叶轮做动平衡校正，将平衡等级控制在G6.3级以内，避免高速旋转时产生过大振动，影响轴承与电机的使用寿命。

　　不同于普通镀锌板或普通碳钢材质的叶轮，316不锈钢材质本身具备优秀的耐氯离子腐蚀、耐酸碱雾气侵蚀的能力，即便是在沿海高盐雾环境的通风系统、化工车间的酸性废气排放场景、食品加工车间的高湿消毒环境中，也不会轻易出现锈蚀剥落的问题，不需要额外做表面防腐涂层处理，后期维护成本更低。焊接成型的工艺路线相比铸造工艺，生产灵活性更高，小批量定制时不需要开制铸造模具，只需要调整板材下料的尺寸参数，就能快速适配不同风压、不同风量需求的风机机型，对于非标通风设备的设计迭代来说，能够大幅缩短样机制作周期。

　　实际选型匹配时，需要注意该叶轮的旋转方向与出风口角度的匹配关系，叶片的折弯方向决定了叶轮的有效旋转方向，反向旋转会导致风压风量骤降，甚至出现电机过载的问题。安装时要保证叶轮的端面跳动量控制在0.2mm以内，径向跳动量不超过0.15mm，运转前需要手动盘车检查是否存在卡滞点，确认无刮蹭后再启动设备。日常运维中，只需要定期检查焊缝位置是否存在开裂、叶片表面是否积尘过多即可，316不锈钢的表面光滑度较高，积尘更容易被气流带走，不容易出现积灰失衡的问题，长期运行的稳定性更有保障。
