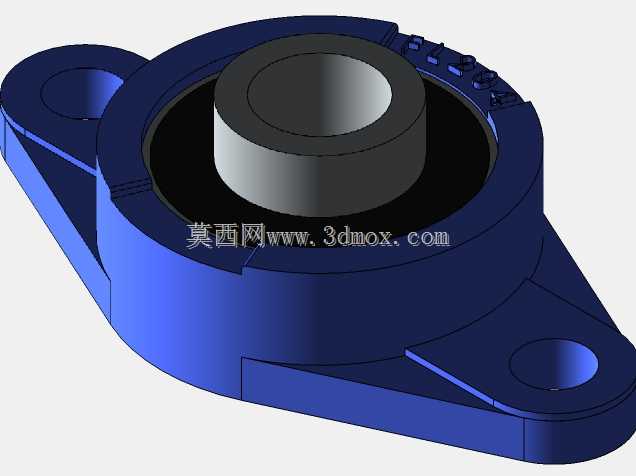

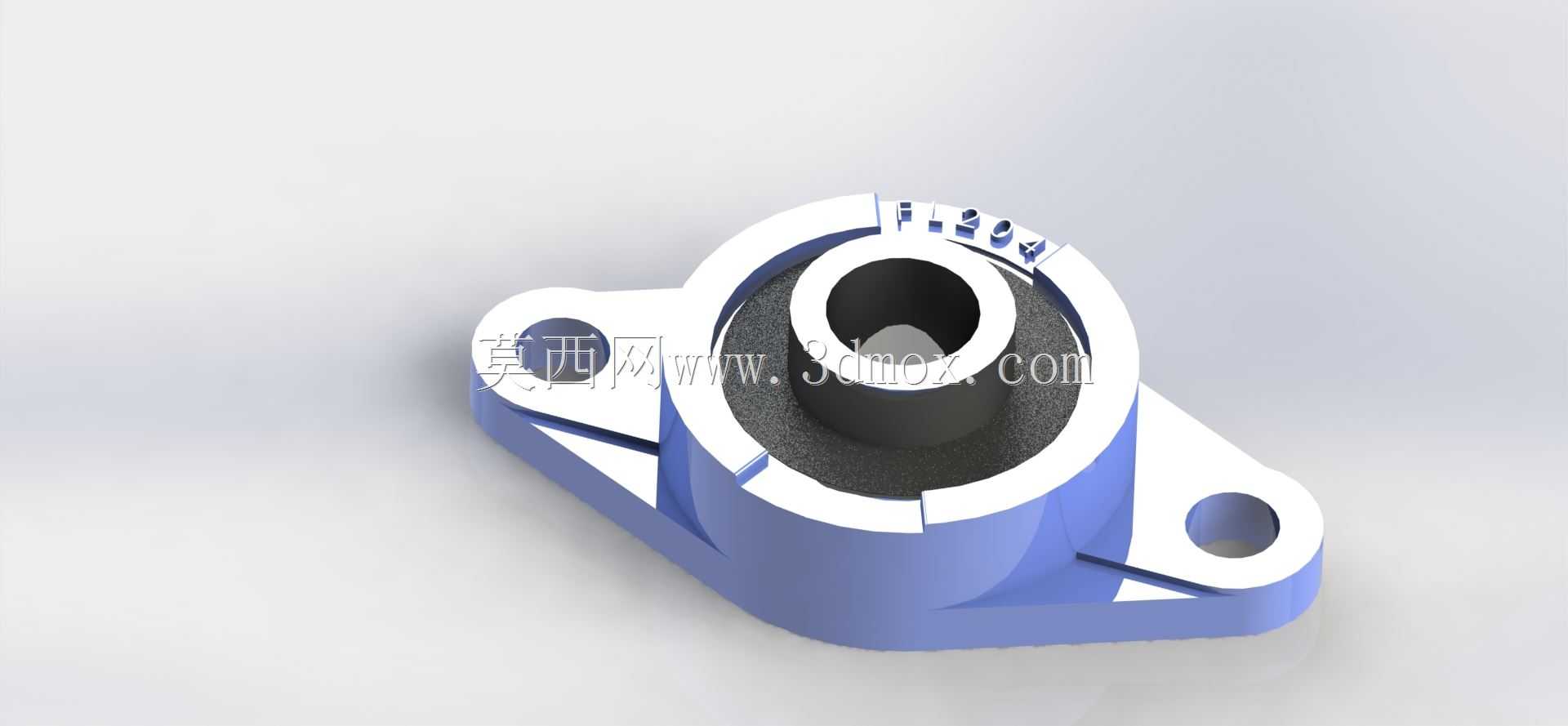

菱形法兰带座外球面轴承UCFL204结构设计

　　在轻工输送线、食品包装设备、小型风机传动组这类对安装空间有紧凑要求的场景里，菱形法兰式带座外球面轴承的应用占比一直不低，UCFL204作为该系列里适配20mm轴径的常规型号，常被用在从动辊筒端支撑、小型皮带线张紧辊固定、农用小型机具传动轴定位这类工况中。和立式P座、方形F座的带座轴承相比，菱形FL座的两个安装孔呈对角分布，安装所需的平面投影面积更小，在机架侧立面、狭窄安装面的布置上更具灵活性，不需要预留方形座四个安装孔的排布空间，也不会像立式座那样需要额外的安装座台支撑，直接通过螺栓穿过两个安装孔就能固定在设备立板或型材面上。

　　从结构功能上看，这款带座轴承将外球面球轴承的内圈调心性能和铸造轴承座的刚性支撑结合为一体，外球面轴承的外圈球面和座体内孔的凹球面配合，能够补偿一定范围内的轴加工同轴度误差、安装面倾斜带来的轴系偏斜，避免轴在运转过程中因为安装对中偏差产生额外的附加弯矩，延长轴承的实际使用寿命。内圈采用的是顶丝锁紧结构，装配时将轴穿入内圈孔后，拧紧内圈上的两个紧定螺钉，就能实现内圈和轴的周向与轴向固定，这种锁紧方式装拆便捷，不需要额外的轴肩、锁紧螺母等定位零件，适合中小载荷、转速不超过3000rpm的传动轴系使用，在日常维护时只需要通过座体上的注油嘴补充润滑脂即可，不需要频繁拆解轴承组件。

　　设计这款轴承组件的三维模型时，首先要明确核心的安装边界尺寸：轴承内孔直径为20mm，适配公称直径20mm的光轴；菱形座的两个安装孔中心距是核心安装参数，两个安装孔的公称直径适配M10的安装螺栓，安装时螺栓穿过设备立板的对应通孔后，用螺母锁紧即可完成座体固定；座体的总高度、轴承外圈突出座体的高度，决定了轴中心到安装面的中心高，这个尺寸直接影响传动轴和配套带轮、链轮的中心距匹配，建模时需要严格控制中心高的公差，避免出现传动带张紧度不合适、链轮啮合错位的问题。轴承座的外形采用菱形切边设计，两个安装耳的位置做了加厚处理，螺栓锁紧时的压紧力能够均匀传递到座体支撑面上，不会因为局部应力过大导致座体开裂；座体的内孔球面和轴承外圈球面的配合间隙需要控制在合理范围，间隙过大会导致运转时轴承晃动、支撑刚性不足，间隙过小则会丧失调心性能，无法补偿安装误差。

　　实际选型应用时，需要注意这款轴承的载荷特性：其主要承受径向载荷，同时可以承受一定程度的轴向载荷，但不适合用在轴向载荷过大、冲击载荷强烈的工况中，比如重型破碎机的主轴支撑、大载荷冲压设备的传动轴定位这类场景就不适用。在安装布置时，两个安装孔的连线方向建议和轴系受载的合力方向呈一定角度，让两个安装螺栓均匀承受载荷，避免单个螺栓受力过大出现松动。建模过程中，轴承的密封结构也做了完整还原，两端的橡胶密封圈能够阻挡外部的粉尘、碎屑进入轴承内部滚道，同时防止内部润滑脂泄漏，在多粉尘的生产车间、户外小型机具这类工况下，这种密封结构能够有效降低轴承的维护频率。座体的材质通常采用灰铸铁铸造，具备足够的刚性和减震性能，建模时保留了铸造圆角、拔模斜度等工艺特征，和实际量产的零件结构保持一致，方便后续做装配干涉检查、工程图导出时直接调用，不需要额外修正工艺结构。

　　在做设备整体装配时，这款带座轴承的模型可以直接导入到输送线、包装机的总装配体中，通过配合约束将内孔和传动轴配合、安装孔和设备机架的安装孔对齐，就能快速完成支撑组件的布置，不需要从零开始绘制轴承和座体的细节结构，能够大幅缩短结构设计阶段的建模时间。同时模型还原了紧定螺钉、注油嘴、密封圈等细小零件的结构，在做装配工艺模拟、维护路径规划时，能够直观看到这些零件的位置，避免出现维护时工具无法操作、周边零件和注油嘴干涉的问题。对于做小型非标设备设计的工程师来说，这类标准传动支撑件的精准三维模型，能够有效提升设计效率，减少因为标准件尺寸核对不准导致的装配返工问题。
