气动回路旋转式气路分配结构

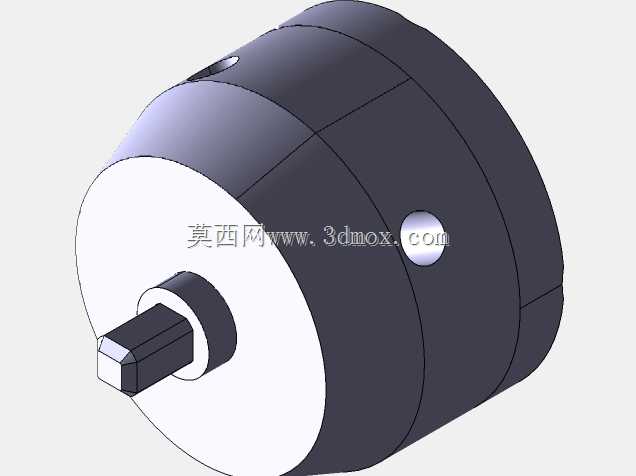

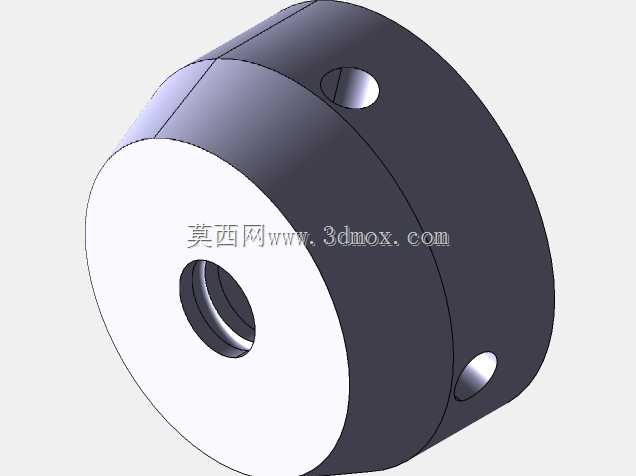

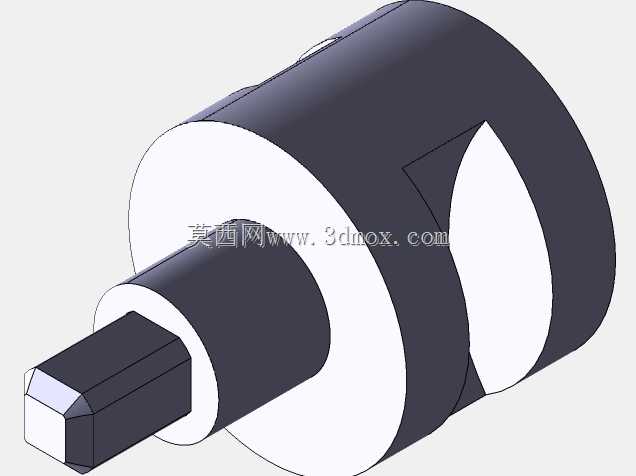

　　在多工位回转式气动工装、旋转工作台配套气动夹具、自动化转盘类设备的气路布设场景中，固定气源端与旋转执行端的气路衔接一直是管路设计的常见难点，常规硬管连接会随工位回转出现管路缠绕、弯折漏气的问题，这款气动分配结构正是为解决这类旋转工况下的多通路气路连通需求设计。从结构外形来看，整体采用短圆柱式主体布局，主体外径适配常规安装工位的预留空间，轴向伸出的对接轴段做了扁位加工，可直接与旋转端的驱动输出轴或工装转盘同轴对接，不需要额外设计复杂的转接法兰，轴段的扁位结构能传递周向扭矩，避免分配器转子与旋转工位出现相对打滑，保证气路通断相位与工位动作完全同步。主体圆柱侧面预留的径向气孔为工作气路接口，接口位置沿圆周方向均匀排布，

　　每个接口对应独立的内部气路通道，通道之间做了密封隔离设计，相邻气路不会出现串气、气压互扰的问题，可同时为多个独立动作的气动执行元件供给压缩空气，适配双作用气缸、真空吸盘、气动夹指等不同类型的气动末端执行件。设计过程中优先考虑了旋转工况下的密封可靠性，内部动密封结构选用低摩擦阻力的密封件，既保证回转过程中各气路的密封性能，不会出现气压泄漏导致的执行元件出力不足问题，又能降低密封件与转子之间的摩擦损耗，延长整体结构的使用寿命，减少日常维护的频次。主体的端面与圆柱面均做了安装基准设计，既可以通过端面法兰孔与固定端机架锁附安装，也可以通过圆柱面的抱紧座实现径向固定，适配不同设备的安装空间限制，不需要对原有设备的安装位做大规模改造。

　　在实际应用中，这类气路分配结构可根据工位数量匹配对应通路数的型号，比如4工位、6工位、8工位的回转设备，可选择对应气路数量的规格，每个气路可独立控制通断与气压大小，满足不同工位的动作需求，比如部分工位需要夹紧、部分工位需要松开、部分工位需要真空吸附的复合工况，都能通过独立通道实现互不干扰的气路供给。结构内部的气流通道做了平滑过渡处理，没有直角急转弯的流道结构，能降低压缩空气在通道内的压力损失，保证末端气动元件的工作气压稳定，避免因为流道阻力过大导致的气缸动作迟缓、夹爪夹持力不足等问题。伸出轴段的轴向尺寸经过优化，在保证与旋转端对接强度的前提下尽量缩短轴向长度，减少整体结构的悬伸量，降低高速回转时的偏心振动，

　　适配中低速回转的自动化设备工况，转速适配范围覆盖大部分轻工装配、电子零部件加工、五金件冲压上下料的回转工作台运行速度。侧面的气路接口采用标准管螺纹规格，可直接与常规气动快插接头匹配，现场安装时不需要额外加工转接接头，能缩短设备装配的周期，接口的位置高度也做了统一设计，外接气管后不会与周边的机架、其他传动部件产生运动干涉，气管排布可沿主体圆周方向均匀引出，整体走线整齐，便于后期的故障排查与管路维护。这类气动分配结构替代了传统的多管路拖链布设方案，在小空间多工位的回转设备中，不需要预留拖链的运动空间，能有效缩小设备的整体体积，同时避免拖链长期往复弯折出现的气管破损、漏气问题，提升设备运行的稳定性。在设计建模过程中，各零件的配合公差经过合理设定，转子与主体之间的配合间隙既保证转动灵活无卡滞，又能给密封件预留合适的压缩量，不会出现间隙过大导致密封失效、间隙过小导致转动阻力过大的问题；主体外壳采用硬质铝合金材质建模设定，兼顾结构强度与轻量化需求，不会给旋转端的驱动电机增加过多的额外负载，内部的阀芯部分采用耐磨材质设计，适配长期回转的磨损工况，延长整体的使用寿命。
