289.8x12mm实心后制动盘结构设计

项目分类:制动器 发布时间:2022-05-13 ID:630175
  • 289.8x12mm实心后制动盘结构设计
  • 289.8x12mm实心后制动盘结构设计

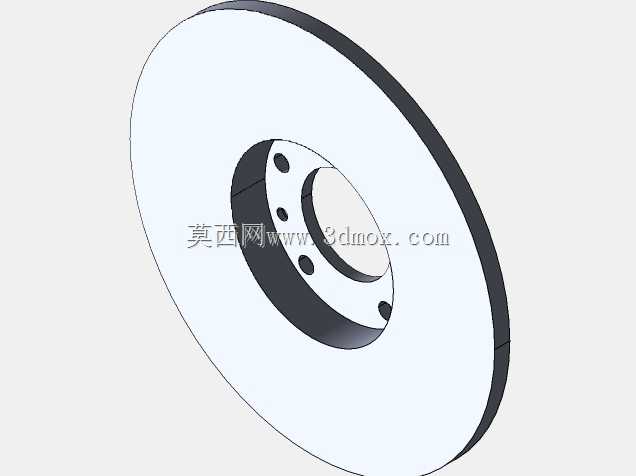

  在乘用车底盘制动系统的开发流程中,后轮实心制动盘的结构匹配直接关系到整车制动效能的稳定性、热衰退抗性以及日常行驶的制动安全性,不同于前轮通风制动盘需要承担更高比例制动力矩的散热需求,后轮实心制动盘的设计更侧重安装匹配精度、结构强度冗余以及与驻车制动机构的适配性。本次呈现的实心后制动盘,外径尺寸设定为289.8mm,有效摩擦厚度为12mm,该尺寸参数主要适配A+级家用乘用车的后轴制动载荷需求,能够覆盖整备质量1.3-1.6t区间车型的常规制动工况,包括城市道路频繁点刹、中高速持续制动以及坡道驻车的力矩承载需求。

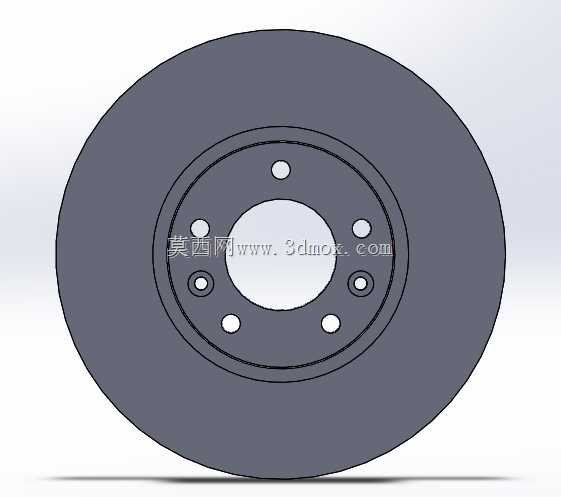

  从结构设计逻辑来看,该制动盘采用一体式实心圆盘结构,摩擦工作面为无通风槽的整面平整结构,这种结构的优势在于加工工艺更简单,轴向尺寸占用更小,能够适配后轴转向节相对紧凑的安装空间,同时实心结构的轴向刚度更高,在制动卡钳夹紧时不容易产生轴向形变,能够减少制动踏板的虚位感,提升制动脚感的线性度。盘体中心的安装定位面采用台阶式沉孔设计,中心大孔用于与轮毂轴头的定位配合,保证制动盘与轮轴的同轴度,控制旋转过程中的端面跳动量,避免制动时出现方向盘抖动或者制动力波动的问题。围绕中心定位孔均匀分布的6个安装孔,其中4个为通孔结构用于穿装轮毂固定螺栓,另外2个为带定位台阶的小孔,用于制动盘的预装定位以及与轮毂轴承的防转匹配,孔位的分布角度经过严格的力矩平衡计算,保证螺栓紧固后盘体受力均匀,不会出现局部应力集中导致的盘体开裂风险。

  摩擦工作面的平面度、粗糙度以及材质热处理工艺是决定制动盘使用寿命和制动效果的核心要素,该制动盘的摩擦面设计粗糙度要求控制在Ra1.6-Ra3.2之间,既能够保证刹车片与盘体的有效贴合面积,又不会因为表面过于粗糙导致刹车片异常磨损。盘体材质采用常规的灰铸铁HT250材质,经过时效处理消除铸造内应力,避免长期使用后出现热变形,摩擦面的硬度控制在HB180-220区间,与常见的半金属、陶瓷配方刹车片形成合理的硬度匹配,减少制动异响的产生概率。

  在实际装车应用场景中,该制动盘需要与浮动式后制动卡钳配合工作,制动时卡钳活塞推动内侧刹车片贴合盘体内侧,同时卡钳本体滑动带动外侧刹车片夹紧盘体,通过摩擦力将车轮的旋转动能转化为热能散出,实心结构的热容量虽然低于同尺寸通风盘,但在后轴制动力分配占比仅为30%-40%的前提下,完全能够满足常规行驶工况的散热需求,不会出现过早的热衰退现象。安装边界方面,该制动盘的安装孔中心距、中心定位孔直径以及盘体背面与轮毂轴承的贴合面尺寸,都需要与对应车型的转向节、轮毂单元参数完全匹配,安装时需要保证盘体端面跳动量不大于0.05mm,否则会导致制动时刹车片偏磨、制动抖动等问题。

  从三维建模的角度来看,该制动盘的建模过程需要重点关注各安装孔的位置度公差、摩擦面与安装定位面的平行度要求,以及盘体边缘的倒角、安装孔的沉头结构等细节,这些细节直接影响后续工程图输出的尺寸准确性,以及模型导入有限元分析软件时的网格划分质量。在进行制动盘的结构校核时,还需要结合紧急制动工况下的力矩载荷、热负荷工况下的温度场分布,验证盘体的应力分布是否在材料许用应力范围内,避免出现极端工况下的盘体碎裂风险。对于底盘结构设计人员来说,这类实心后制动盘的参数化模型能够快速适配不同车型的后轴制动系统开发,通过调整外径、厚度、安装孔位等参数,即可快速生成适配不同载荷等级车型的制动盘方案,大幅缩短底盘制动系统的开发周期。
