大型泳池配套终端成型池钢结构设备

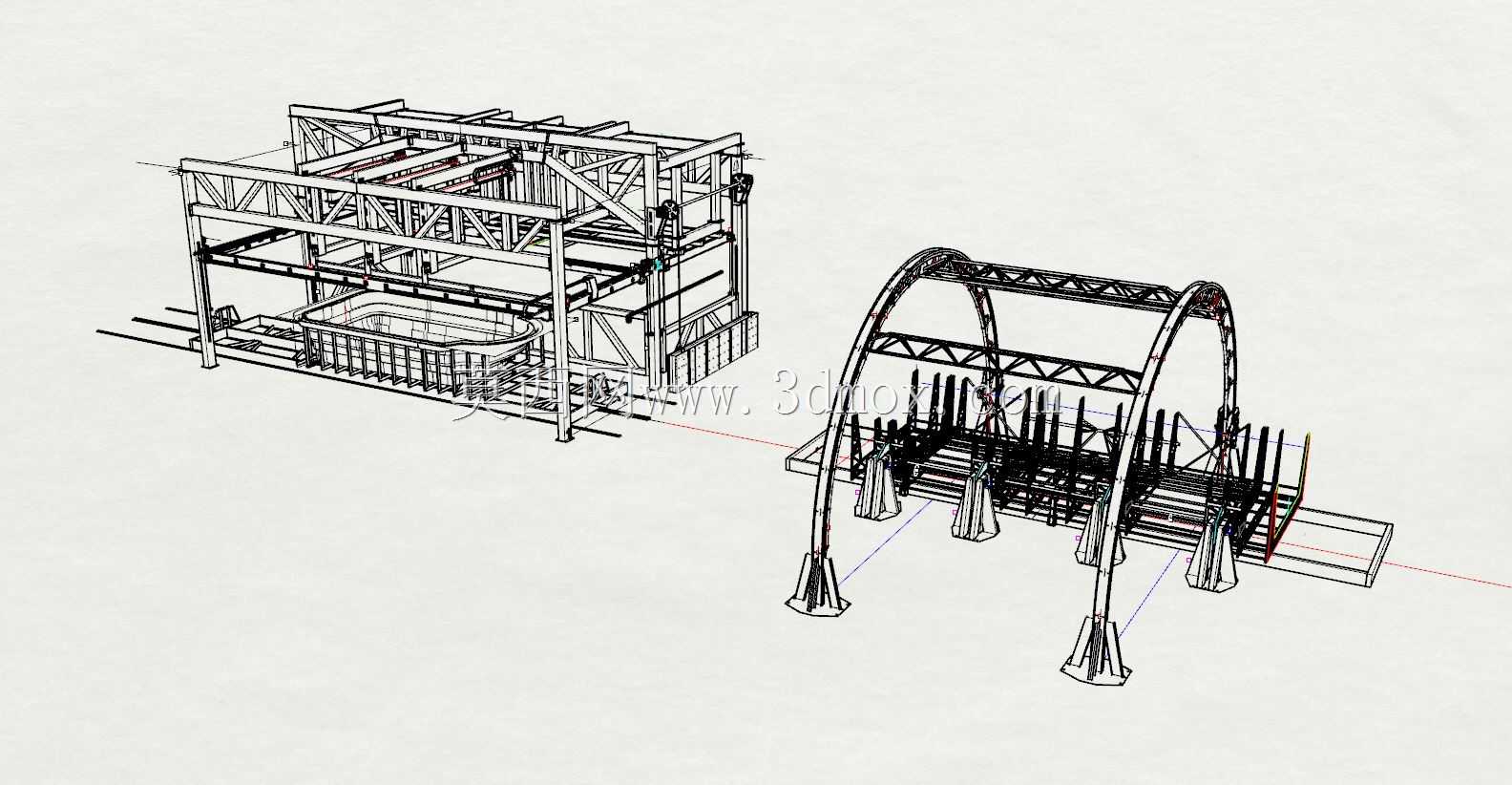

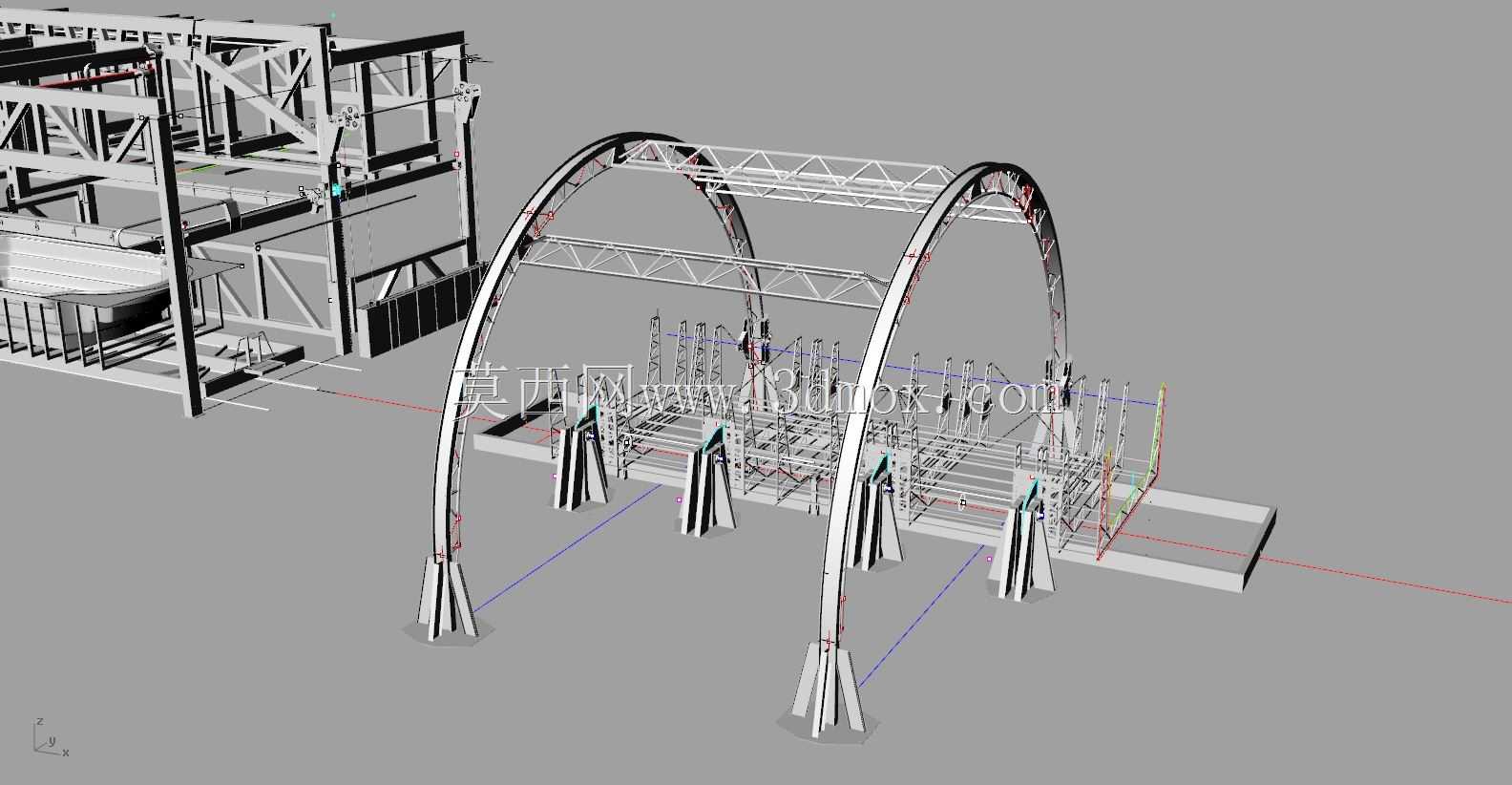

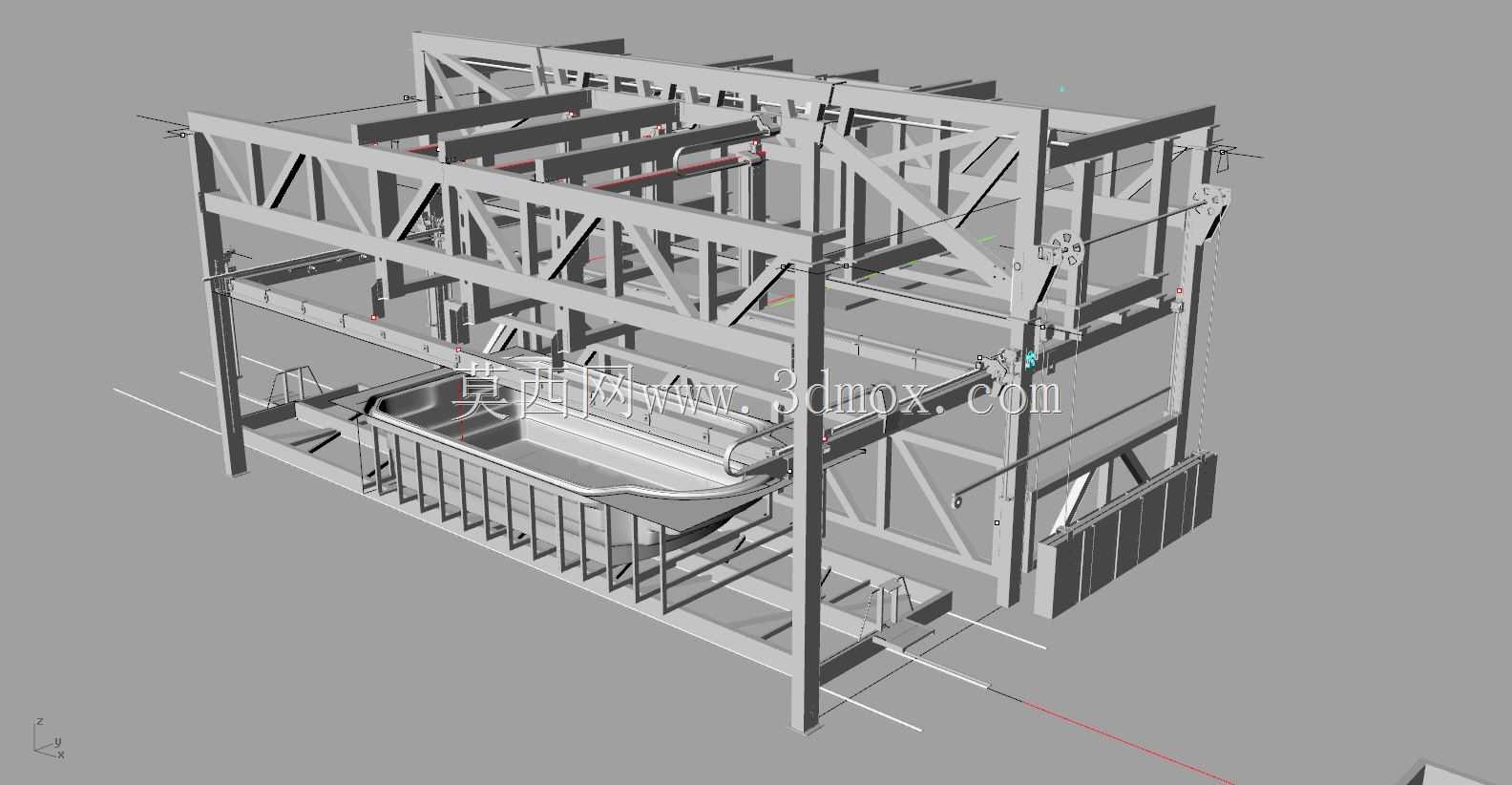

　　在泳池构件预制生产车间里，这类终端成型池钢结构设备是承担泳池主体构件定型加工的核心承载工装，区别于现场浇筑的施工模式，工厂预制化生产的泳池构件需要依托这类刚性框架完成定型、组焊、精度校准等多道工序，能有效规避现场施工的环境干扰，大幅提升泳池构件的成型一致性与生产效率。整套设备采用多层桁架式钢结构设计，整体框架以标准型钢焊接拼接而成，主受力立柱采用大截面矩形型钢，横向与斜向支撑采用三角桁架排布，这种结构设计能在控制整体自重的前提下，保证18米长、14米宽、9米高的超大跨度框架具备足够的结构刚性，即使承受数吨重的泳池构件荷载与加工过程中的侧向力，也能将整体形变量控制在工艺允许的毫米级范围内，避免因框架形变导致构件成型尺寸超差。

　　设备的中层作业平台预留了工件定位装夹的安装接口，沿平台长度方向排布的可调节定位挡块，能适配不同弧度规格的泳池池体构件定位需求，操作人员可根据待加工构件的轮廓尺寸，快速调整挡块的固定位置，无需重新焊接定位工装，缩短不同批次产品切换的准备时间。框架上层设置的横向导轨配套滑动式起吊挂件，能配合车间行吊完成重型构件的移位与精准落位，挂件上集成的锁紧机构可在构件定位完成后将其牢牢固定，防止加工过程中构件出现位移。框架两侧设置的手摇式升降机构，可带动中层作业平台沿立柱导轨做小范围的高度微调，满足不同加工工序对作业高度的差异化需求，比如在进行池体边缘包边焊接时，可将平台调整至适合人工站立操作的高度，降低作业人员的操作疲劳度。

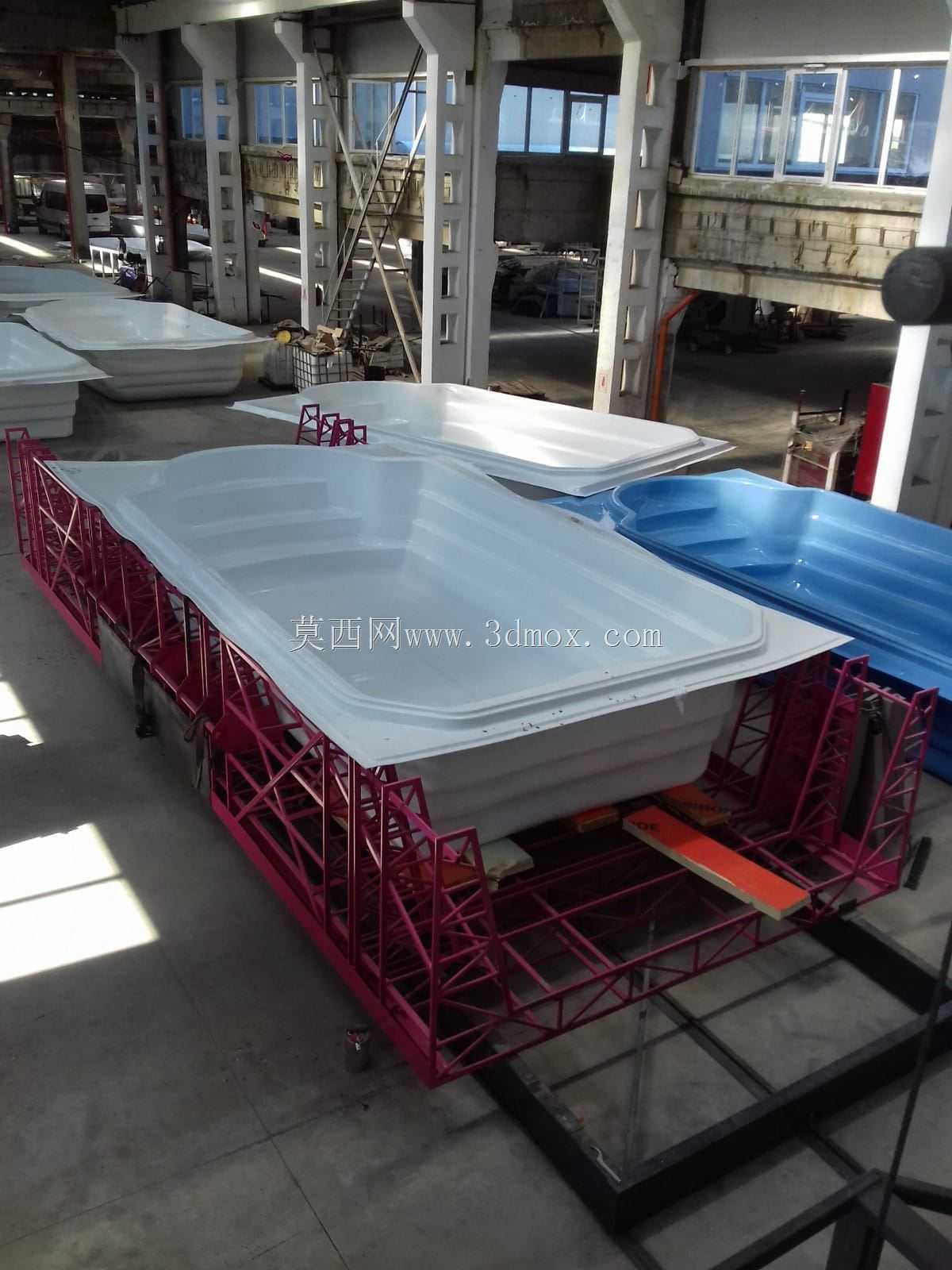

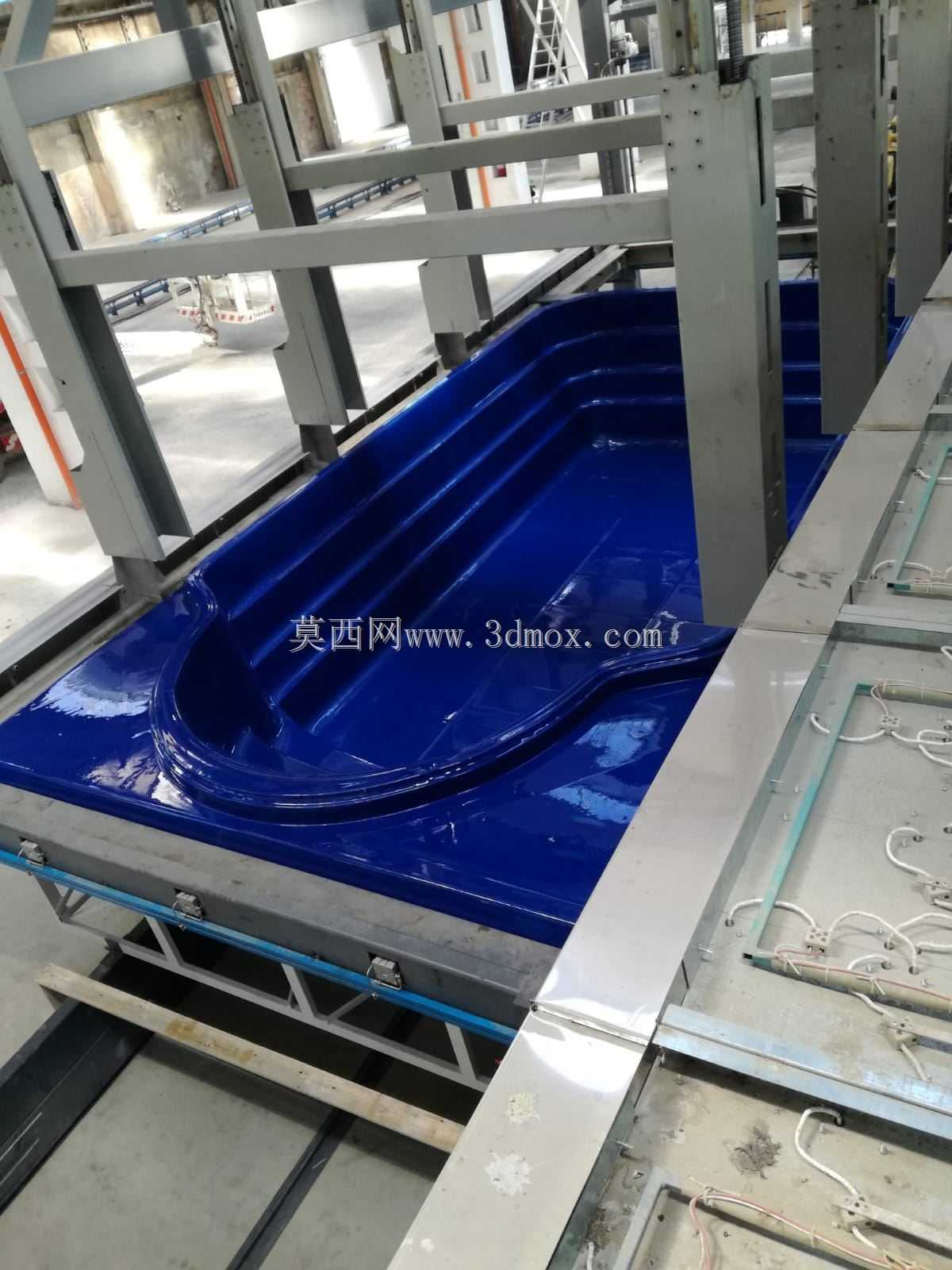

　　整套设备的底部设置了可调式地脚支撑，安装时可通过调整地脚螺栓的伸出长度，对整个框架的水平度进行校准，抵消车间地面的平整度误差，保证框架整体处于水平受力状态，避免长期偏载导致的结构变形。从设计思路来看，这套设备优先考虑了大尺寸构件加工的刚性需求与操作便利性，所有受力节点均做了加劲板补强处理，焊缝位置根据受力方向做了坡口设计，保证焊接强度满足长期重载使用的要求；框架上预留的多个设备安装孔位，可后续加装焊接除尘管路、工件压紧气缸、检测量具支架等附属装置，适配不同工艺升级后的使用需求。在实际生产场景中，待加工的泳池池体板材通过行吊吊运至设备中层平台后，先通过侧边定位挡块完成初步定位，再通过滑动挂件上的压紧装置将板材牢牢固定在框架上，

　　随后作业人员可依次完成池体弧度校准、拼接焊接、密封测试等多道工序，加工完成后的成品池体可通过框架端部的出料导轨直接移出工位，流转至下一表面处理工序，整套流程无需反复吊装转运，能有效降低构件在转运过程中出现磕碰变形的概率。设备的钢结构表面均做了抛丸除锈与防腐涂装处理，能适应车间内潮湿的焊接作业环境，避免长期使用过程中出现锈蚀，延长设备的整体使用寿命。
