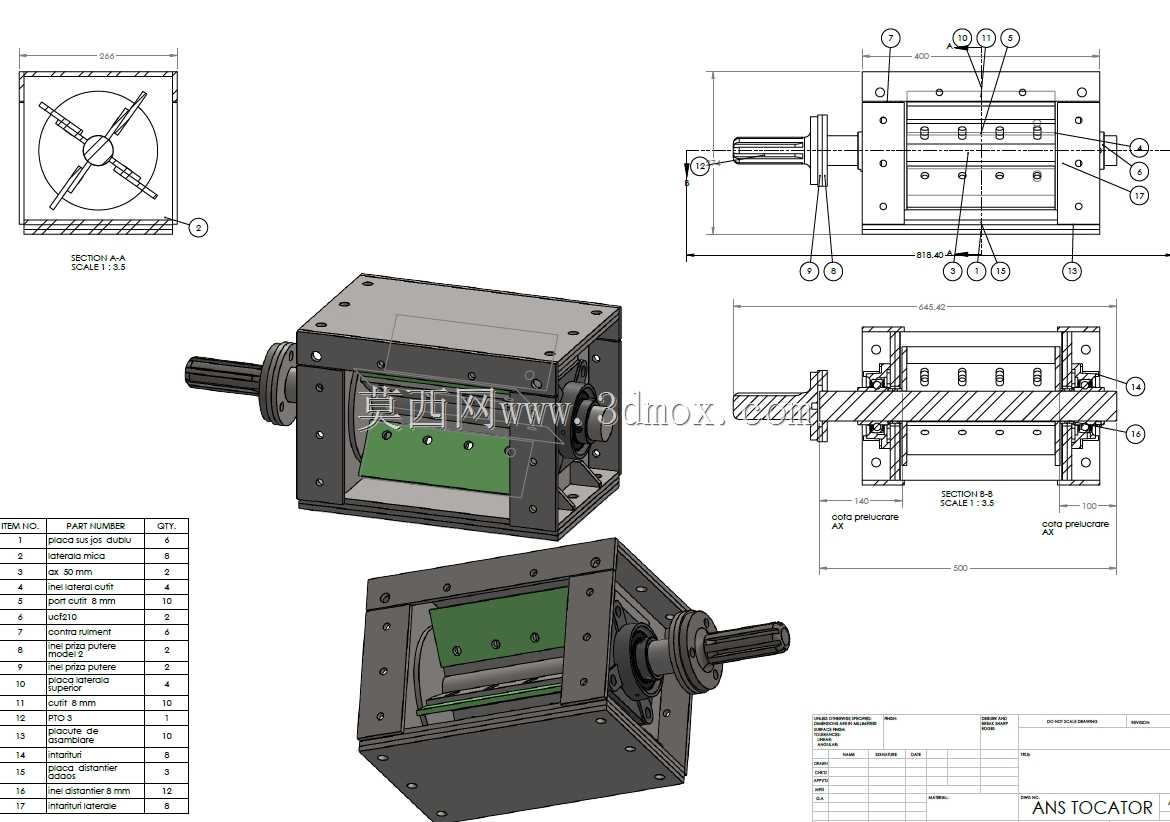

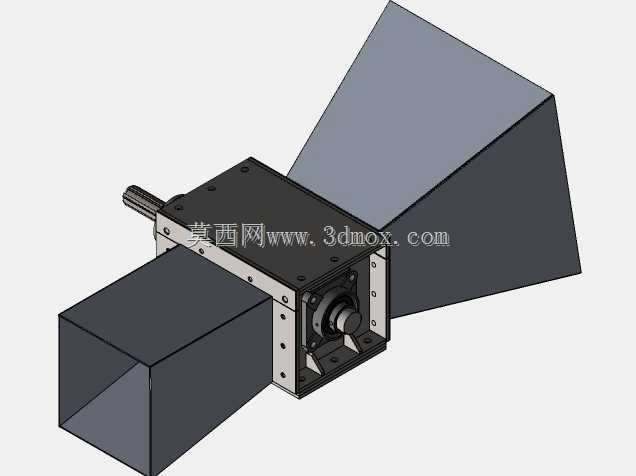

工业用小型削木机三维结构设计方案

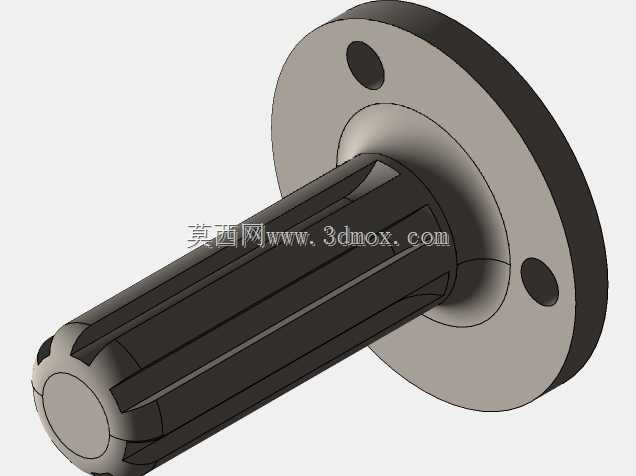

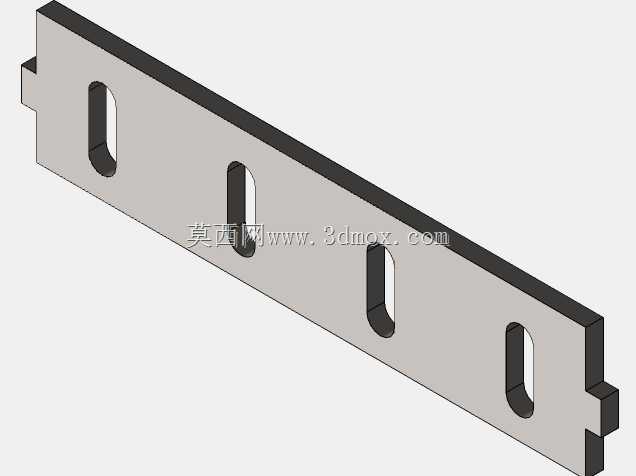

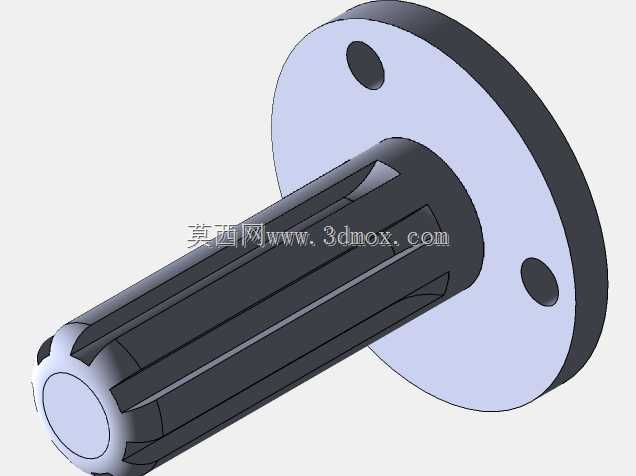

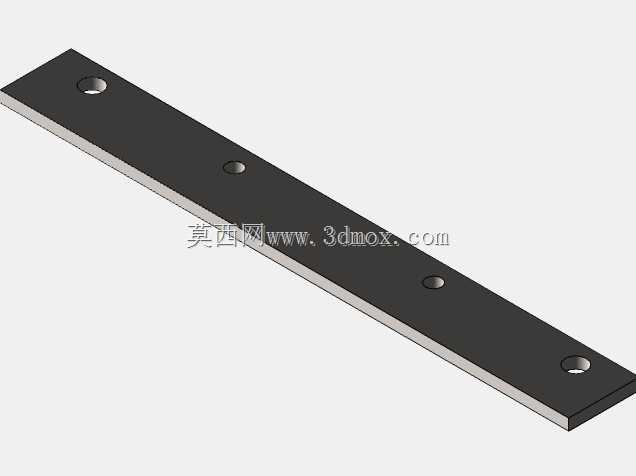

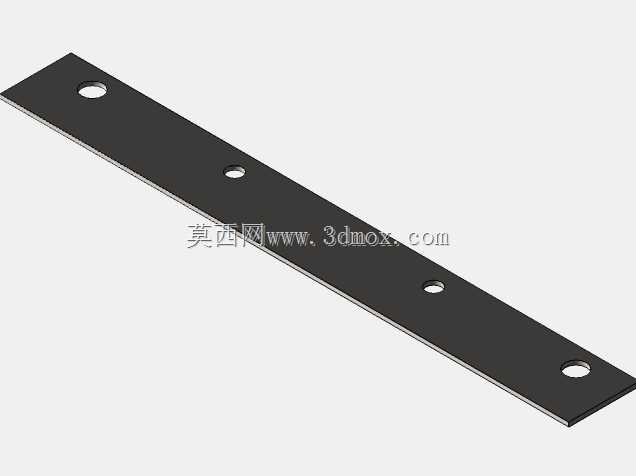

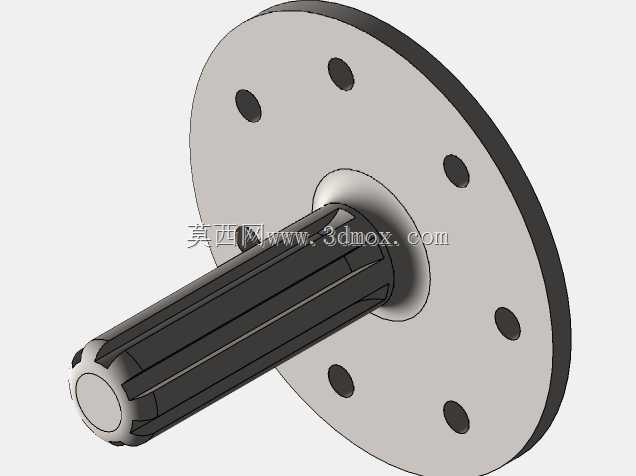

　　在林区木材初加工、板材加工厂边角料回收、生物质燃料预处理等场景中，小型削木设备是实现木材细碎化处理的核心执行单元，这套三维结构完整还原了卧式单轴削木机的核心组成，覆盖从动力输入到切削出料的全链路结构细节。从实际作业需求出发，设备采用卧式悬臂主轴布局，输入端预留标准轴伸接口，可匹配不同功率的驱动源，不管是搭配电机直连还是通过皮带轮组减速传动，都能通过调整安装位实现适配，无需额外改动主体机架结构。切削腔采用箱式焊接机架结构，侧壁预留轴承安装位，内置的刀辊组件通过两端轴承座实现径向定位，刀辊上的刀片安装槽做了定位台阶设计，更换刀片时无需反复调整伸出量，靠台阶面即可保证切削间隙一致，避免因刀片安装偏差导致的切削阻力波动、出料粒度不均问题。

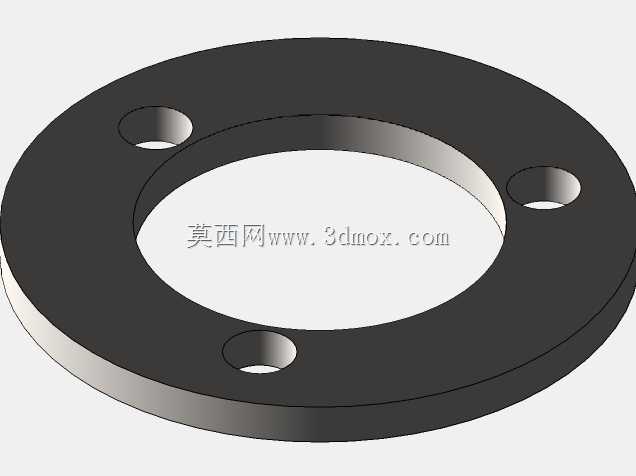

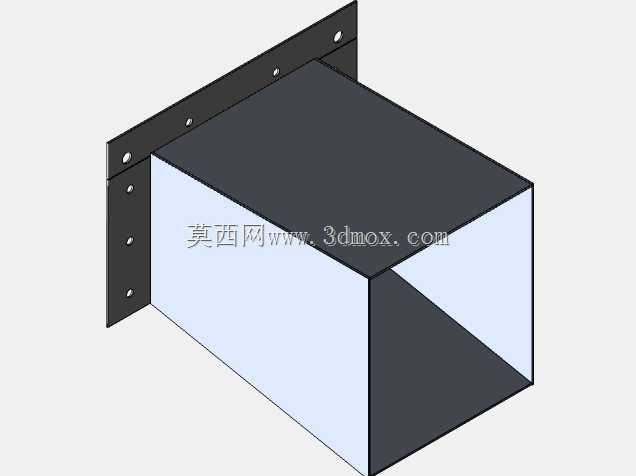

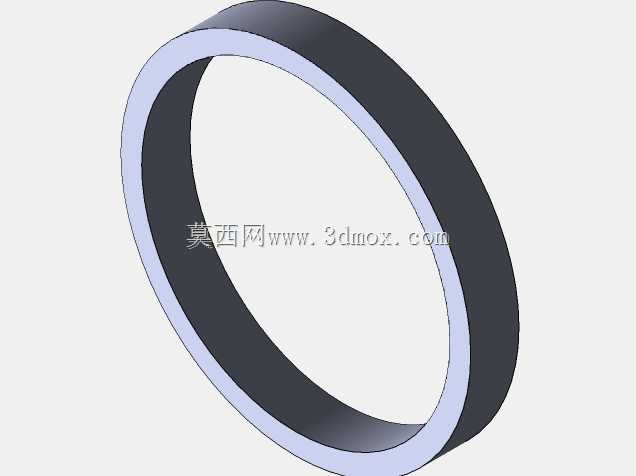

　　设备的进料侧设置了导向挡边结构，可限制待切削木料的进料角度，防止木料歪斜进入切削腔造成刀辊受侧向冲击力，同时切削腔的出料端做了敞口式设计，切削完成的木片可在刀辊旋转产生的离心力作用下直接排出，无需额外设置出料搅拢，简化整体结构的同时降低了卡料风险。从安装边界来看，设备整体为方正箱型结构，底部预留四个地脚安装孔，可直接固定在钢制机架或者混凝土基础上，安装时需保证主轴水平度偏差不超过千分之二，避免轴承长期受偏载导致过早失效。主轴的密封结构采用双重防尘设计，外侧为骨架油封，内侧设置防尘挡圈，可阻挡切削过程中产生的木屑进入轴承腔，延长轴承维护周期。刀辊与主轴之间采用平键连接传递扭矩，轴端设置锁紧圆螺母防止轴向窜动，

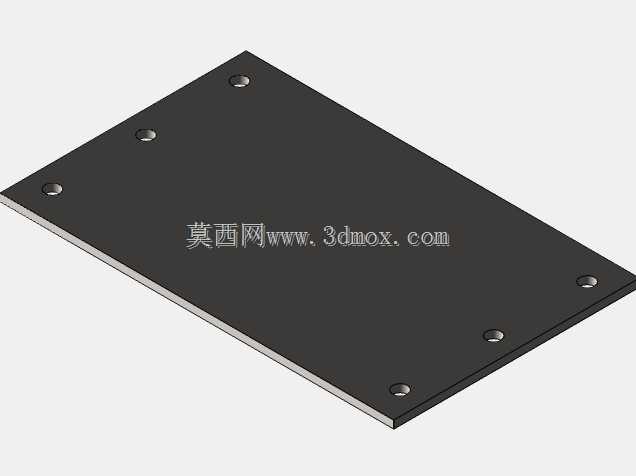

　　在高速切削作业时可保证刀辊的运转稳定性，降低整机振动。机架的各个拼接面均做了铣平处理，焊接后经过时效处理消除内应力，避免长期使用后出现机架变形导致的主轴同轴度偏差。从功能实现逻辑上，木料从进料口送入后，被高速旋转的刀辊上的刀片逐层切削，切削下来的木片沿着刀辊切线方向从出料口甩出，切削粒度可通过调整刀片与腔体内壁的间隙来控制，间隙越小产出的木片粒度越细，可适配不同的生产需求，比如用于生物质颗粒燃料的原料需要更小的粒度，用于造纸木片的原料则可适当调大间隙提升切削效率。这套结构在设计时充分考虑了日常维护的便捷性，切削腔的上盖板采用快拆螺栓固定，打开后即可直接接触到刀辊组件，更换刀片或者清理腔体内卡滞的木料时无需拆解整体机架，

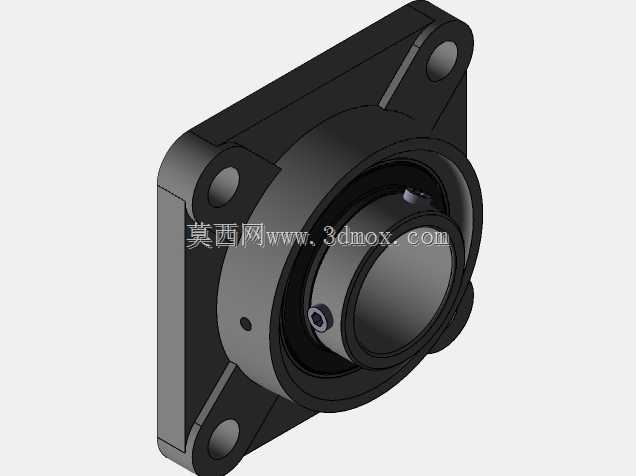

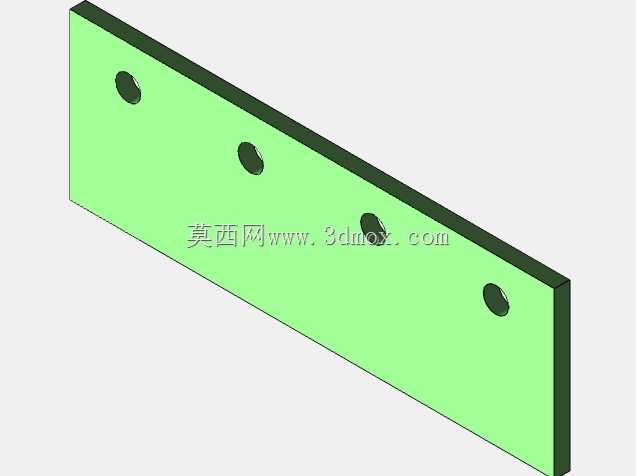

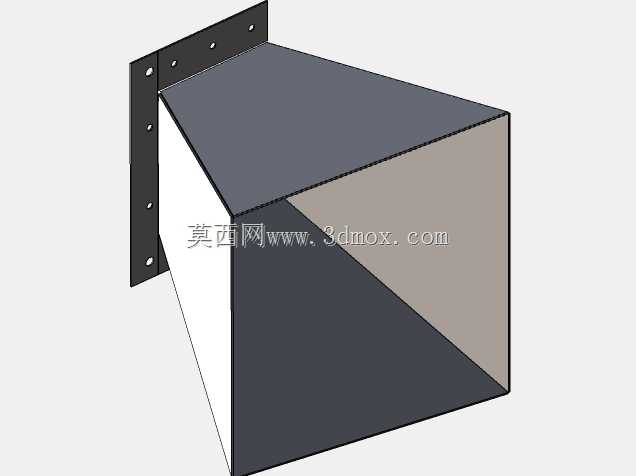

　　大幅缩短停机维护时间。轴承座采用分体式设计，通过螺栓固定在机架侧壁，轴承磨损后可直接拆下轴承座进行更换，无需对主轴或者机架进行二次加工。进料口的导向板采用耐磨钢板制作，长期受木料摩擦磨损后可单独更换，无需更换整个进料组件，降低后期使用成本。在结构强度校核层面，主轴采用40Cr调质处理，可承受大直径木料切削时的冲击载荷，刀辊采用整体钢结构焊接后做动平衡校正，运转时的振动幅值控制在允许范围内，避免长时间振动导致的连接螺栓松动、焊缝开裂问题。设备的整体尺寸紧凑，可适配移动削木作业或者固定工位安装的不同需求，不管是集成到移动式木材粉碎机组中，还是作为单独的削片单元布置在生产线中，都能通过调整接口尺寸实现快速适配。
