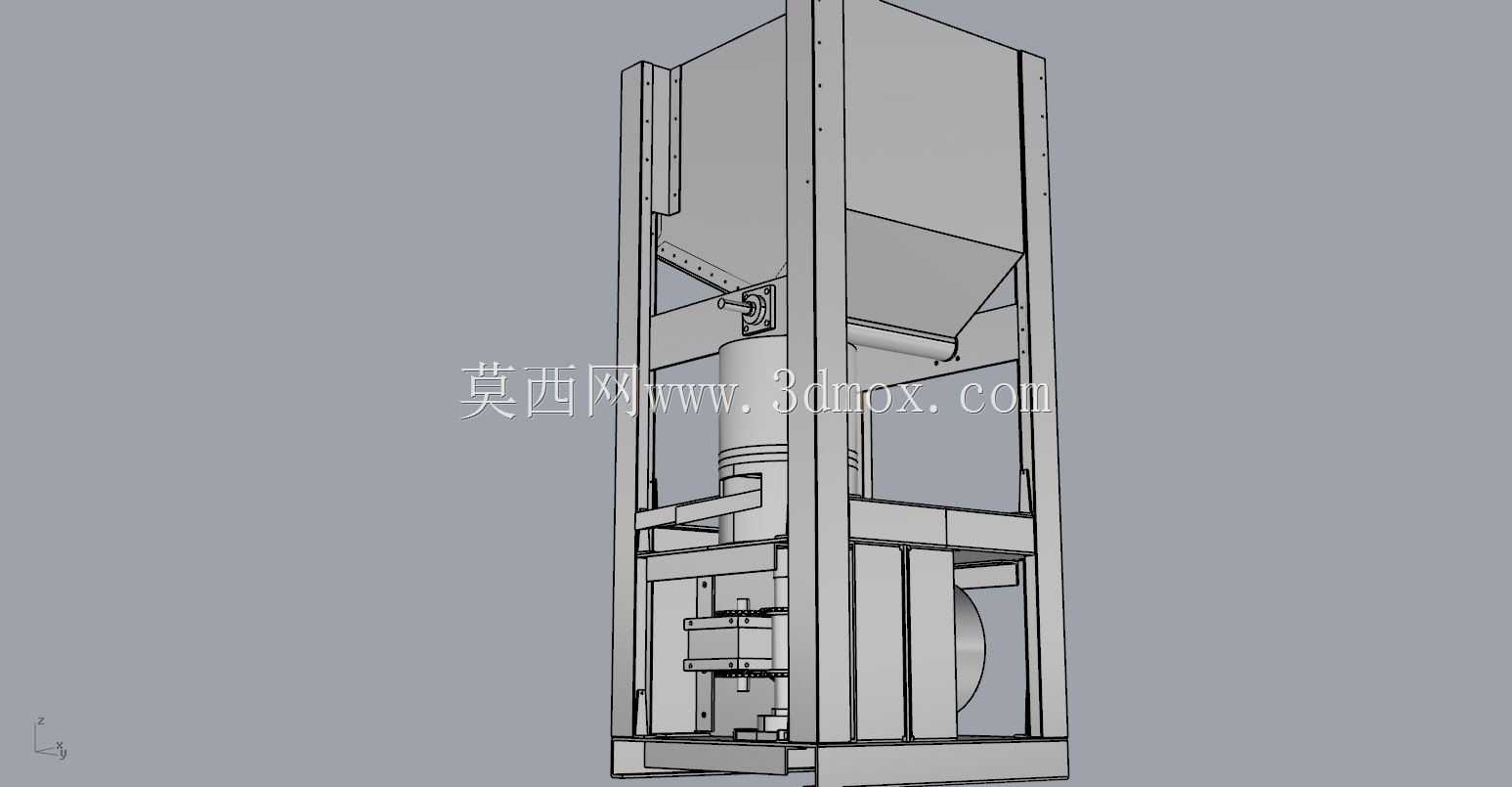

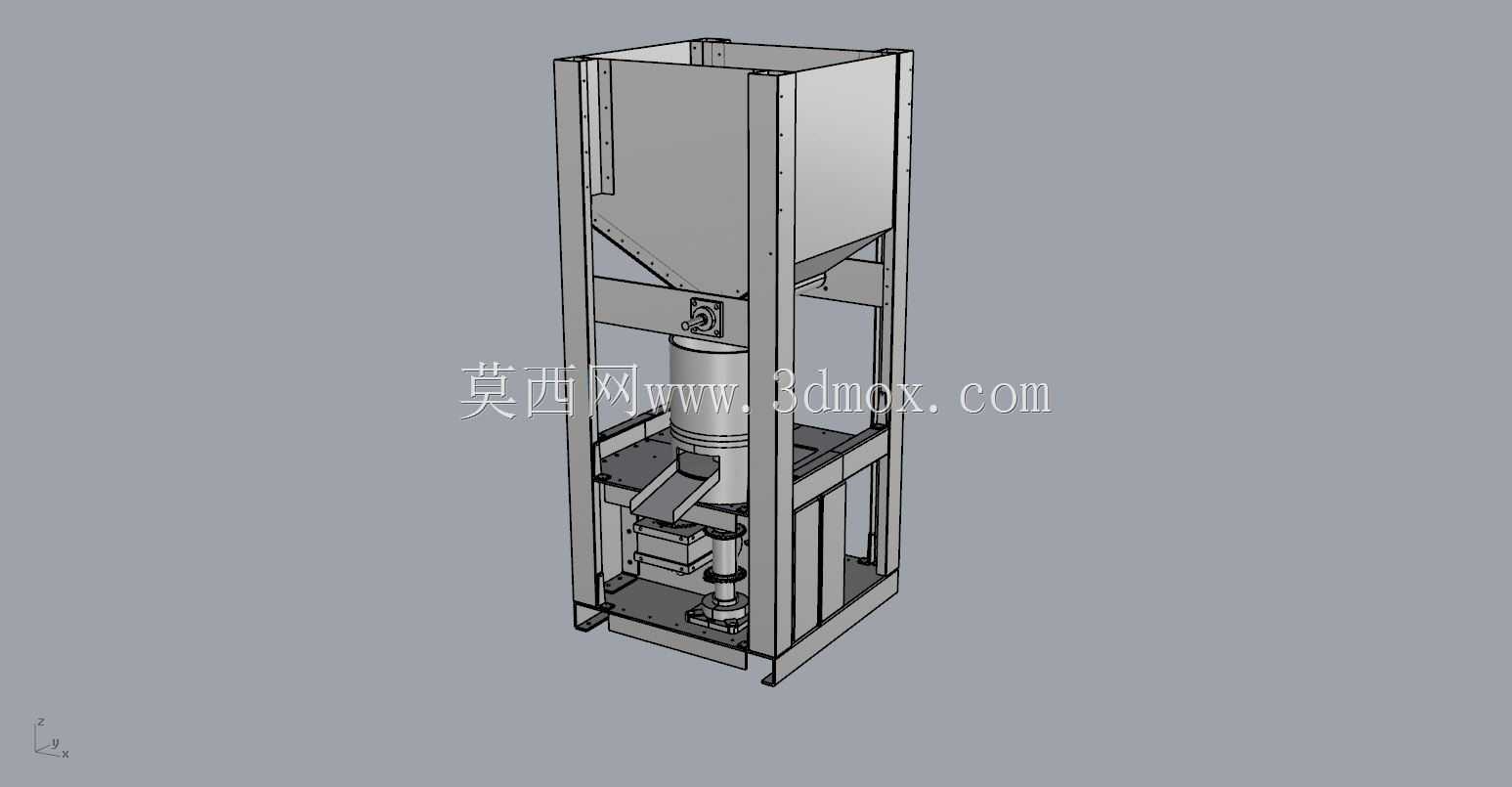

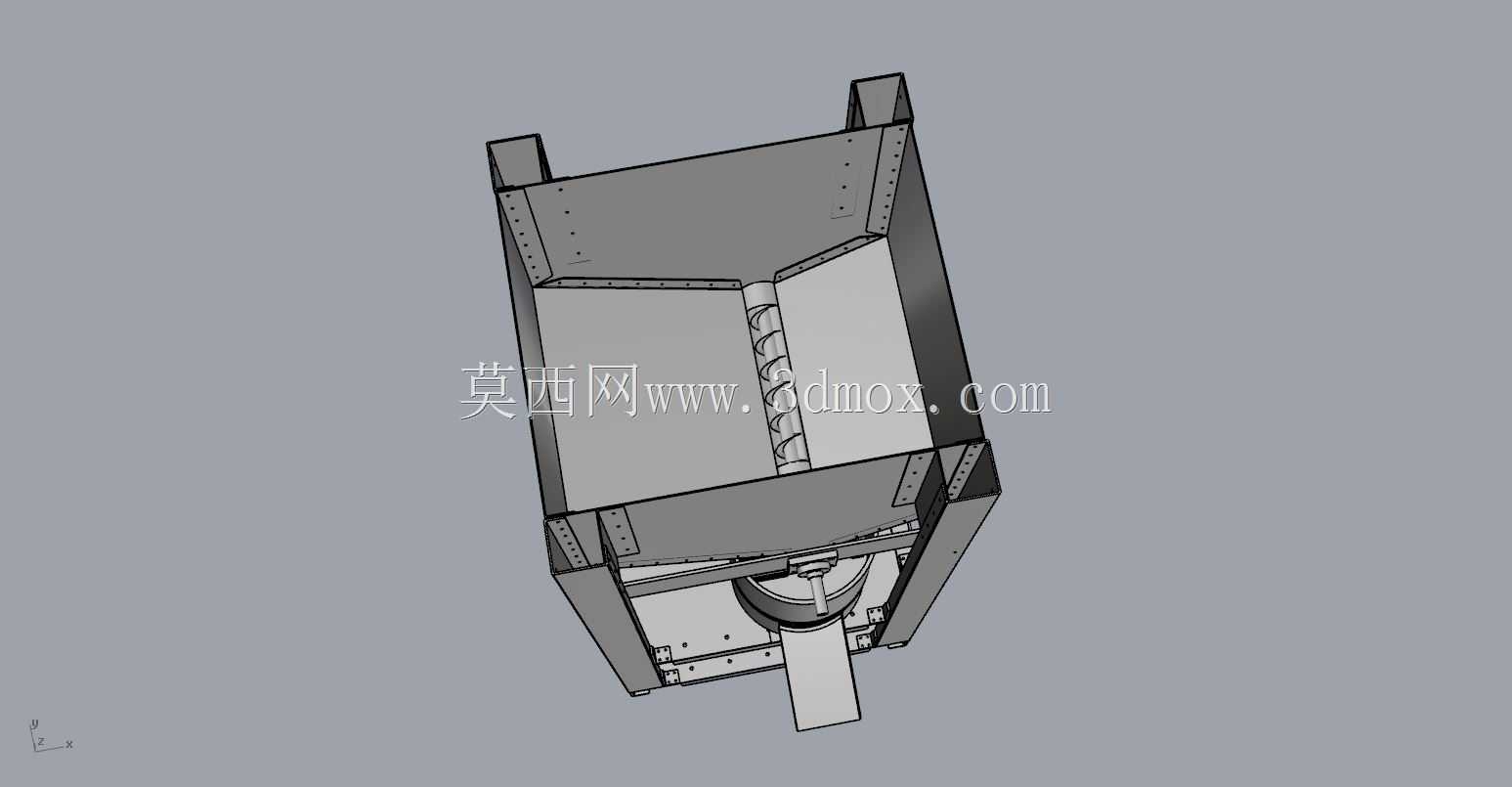

工业制粒设备三维结构设计方案

　　在粉体加工、固废处理、饲料生产、化工原料制备等多个工业场景中，制粒环节都是衔接原料预处理与成品分装的核心工序，这套制粒设备的三维结构设计，完全围绕量产工况下的连续作业需求搭建，没有冗余的装饰性结构，所有外部轮廓与内部腔体的尺寸匹配，都优先考虑车间现有生产线的安装对接边界。从实际落地的安装需求来看，设备主体的进料口高度匹配常规粉体输送管道的架设高度，不需要额外搭建过高的操作平台，出料端的接口尺寸可以直接对接现有皮带输送机或者气力输送管路，设备底部的安装脚座预留了标准的地脚螺栓孔位，孔位间距适配多数工业厂房的设备基础预留尺寸，不需要现场二次改制基础就能完成就位。设备的核心功能围绕粉体物料的均匀压实、切割成型展开，

　　内部的压辊间隙采用可调式结构设计，不同粒径要求的颗粒生产只需要调整压辊的压紧行程，不需要拆解主体结构就能完成参数切换，切割组件的刀架采用快拆式固定结构，日常维护更换刀片时只需要打开侧部的检修门就能操作，不需要吊装整个上部腔体，大幅缩短产线停机维护的时间。设计过程中优先考虑了物料流转的顺畅性，整个腔体内部的转角位置都做了圆弧过渡处理，避免粉体物料在边角位置堆积架桥，进料端设置了导流缓冲结构，避免物料直接冲击压辊表面造成局部磨损不均，压辊表面的纹理做了防滑耐磨处理，针对含水率波动的原料也能保证稳定的咬入效果，不会出现物料打滑、出料不成型的问题。从结构强度的角度考量，设备的主体机架采用型钢焊接框架结构，所有受力节点都做了加强筋处理，

　　满负荷运行时的机架形变量控制在允许范围内，不会因为长期交变载荷出现焊缝开裂的问题，传动部分的护罩完全覆盖旋转部件，既满足车间安全生产的防护要求，也预留了散热通风的间隙，避免长期运行时传动部件温度过高。设备的外部管线排布全部走机架内部的预留线槽，没有外露的杂乱管线，既避免车间清理时的水、尘侵蚀管线，也让设备整体外观更规整，操作面板的安装位置设置在操作人员站立作业的舒适高度，所有控制按钮的排布符合常规操作逻辑，不需要操作人员俯身或者抬手就能完成所有参数调整与启停操作。针对不同行业的制粒需求，这套结构预留了模块化拓展空间，比如需要添加蒸汽调质功能的饲料生产场景，可以直接在进料端对接调质器接口，不需要改动主体腔体结构；

　　针对有冷却需求的化工原料制粒场景，也可以在压辊组件内部预留冷却介质通道，适配不同物料的温控要求。整个三维建模过程中，所有配合面的公差都按照机械加工的实际精度设置，运动部件的行程都做了干涉检查，模拟满负荷运行状态下的部件运动轨迹，不存在结构碰撞的问题，安装维护所需的操作空间也都在模型中做了预留，比如轴承座的拆卸空间、密封件的更换空间，都按照现场工具操作的实际需求留出了足够余量，不会出现设计阶段没考虑到、现场维护拆不下部件的问题。设备的整体外形尺寸兼顾了产能需求与车间空间利用率，没有为了追求大产能盲目放大设备体积，单位占地面积的产能效率匹配行业常规产线的配置标准，既可以作为独立的制粒单元单独使用，也可以嵌入到整套连续生产的粉体加工线中，和前后段的粉碎、筛分、烘干、包装设备完成无缝对接。
